راهنمای پیکربندی خط تولید SMT برای اندازه های مختلف کارخانه

انتخاب پیکربندی مناسب خط تولید SMT یکی از حیاتی ترین تصمیماتی است که یک تولید کننده الکترونیک می گیرد. یک خط SMT مناسب می تواند بهره وری را بهبود بخشد، کیفیت پایدار را تضمین کند و از رشد بلندمدت حمایت کند. از سوی دیگر، پیکربندی ناهماهنگ اغلب منجر به هدر رفتن سرمایه‌گذاری، گلوگاه‌های تولید یا ارتقاء پرهزینه می‌شود.

یکی از عوامل کلیدی که اغلب دست کم گرفته می شود اندازه کارخانه است. اندازه های مختلف کارخانه با اهداف تولید، محدودیت ها و پروفایل های ریسک بسیار متفاوت است. این راهنما توضیح می دهد که چگونه تنظیمات خط تولید SMT باید برای کارخانه های کوچک، متوسط ​​و بزرگ برنامه ریزی شود و مشتریان باید در هر مرحله روی چه مواردی تمرکز کنند.

چرا اندازه کارخانه در پیکربندی خط SMT مهم است؟

خطوط تولید SMT راه حل های 'یک اندازه مناسب برای همه' نیستند. پیکربندی بهینه تا حد زیادی به نحوه عملکرد یک کارخانه در حال حاضر و برنامه ریزی آن برای رشد در آینده بستگی دارد.

اندازه کارخانه بر:

• حجم تولید و نیازهای زمان تاکت

• تنوع محصول و فرکانس تغییر

• در دسترس بودن نیروی کار و سطوح مهارت

• انعطاف پذیری بودجه و انتظارات بازگشت سرمایه

نادیده گرفتن این تفاوت ها اغلب منجر به خطوط بیش از حد پیکربندی می شود که کمتر مورد استفاده قرار می گیرند، یا خطوط کم هزینه ای که نمی توانند تقاضای آینده را برآورده کنند. درک جایگاه کارخانه شما اولین قدم به سوی سرمایه گذاری منطقی خط SMT است.

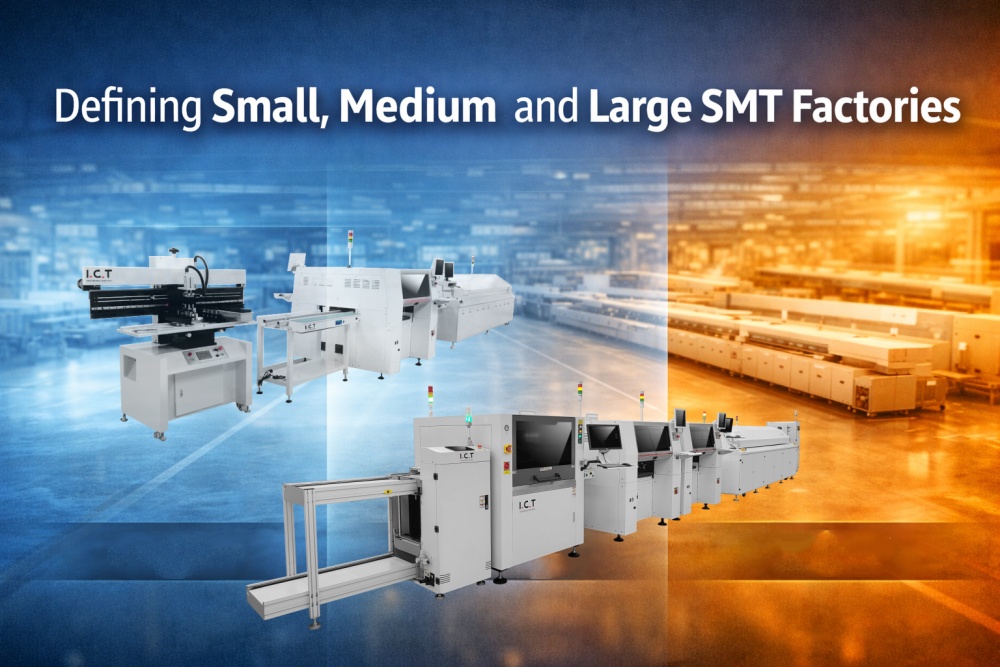

چگونه کارخانه های SMT کوچک، متوسط ​​و بزرگ را تعریف کنیم؟

به جای استفاده از برچسب های مبهم، تعریف اندازه کارخانه با استفاده از شاخص های عملیاتی عملی تر است:

کارخانه های در مقیاس کوچک

• حجم تولید کم تا متوسط

• تنوع محصول بالا، اندازه دسته های کوچک

• عملکرد یک شیفت در بسیاری از موارد

• تیم های مهندسی و تعمیر و نگهداری محدود

کارخانه های مقیاس متوسط

• تقاضای تولید پایدار و رو به رشد

• چندین مدل محصول با تغییرات منظم

• یک تا دو شیفت در روز

• مهندسان متعهد فرآیند و کیفیت

کارخانه های بزرگ مقیاس

• تولید مداوم و با حجم بالا

• انواع محصول کمتر اما خروجی زیاد در هر مدل

• عملکرد چند شیفت یا 24/7

• اتوماسیون قوی، کیفیت و زیرساخت فناوری اطلاعات

هنگامی که یک کارخانه بتواند به وضوح دسته بندی خود را شناسایی کند، تصمیمات پیکربندی خط SMT بسیار منطقی تر و مقرون به صرفه تر می شود.

پیکربندی خط SMT برای کارخانه های مقیاس کوچک

برای کارخانه‌هایی با این اندازه، تمرکز اصلی باید بر اجتناب از سرمایه‌گذاری بیش از حد و در عین حال حفظ فضا برای ارتقاء تدریجی باشد.

کارخانه های کوچک معمولاً دارای ویژگی های زیر هستند:

• حجم تولید کمتر (به عنوان مثال، تولید روزانه 500-1000 PCB)

• بودجه محدود

• تقاضای بالا برای انعطاف پذیری و تنوع محصول

برای کارخانه‌های کوچک، پیکربندی SMT باید بین راندمان و کنترل هزینه، با تأکید بر تجهیزات چند منظوره، تعادل ایجاد کند.

تجهیزات پیشنهادی:

1. ماشین انتخاب کنید : یک مدل میان رده مانند JUKI 2030 یا Panasonic NPM-W2 را انتخاب کنید که CPH (اجزا در ساعت) حدود 10k-15k را ارائه می دهد که برای تولید دسته ای کوچک مناسب است.

2. اجاق مجدد : فر 8 منطقه ای را انتخاب کنید، مانند Heller 1707EX، ICT-Lyra622 که می تواند فرآیندهای لحیم کاری معمول برای LED ها و قطعات الکترونیکی مصرفی را انجام دهد.

3. بازرسی خودکار نوری (AOI) : Fuji NXT AOI， ICT-V8 یک انتخاب مقرون به صرفه است که دقت مناسبی را برای بازرسی بدون تجاوز از بودجه ارائه می دهد.

4. چاپگر صفحه : DEK Horizon 03iX، ICT-4034 کنترل دقیق فشار اسکریج و تمیز کردن خودکار را ارائه می دهد که آن را به گزینه ای عالی برای تنظیمات در مقیاس کوچک تبدیل می کند.

پیشنهادات پیکربندی:

• اتوماسیون: برای بهبود سرعت تولید و کاهش کار دستی، ماشین‌های تعویض فیدر خودکار را اضافه کنید.

• آموزش کارکنان: اطمینان حاصل کنید که حداقل دو اپراتور در زمینه عملیات ماشین و تعمیر و نگهداری اولیه آموزش دیده اند.

• بهینه سازی چیدمان: یک طرح U شکل برای به حداقل رساندن جابجایی مواد و مناطق ذخیره سازی در نظر بگیرید.

پیکربندی خط SMT برای کارخانه های مقیاس متوسط

کارخانه‌های متوسط ​​معمولاً بین 1000 تا 5000 PCB در روز تولید می‌کنند و اغلب پایه محکمی در اتوماسیون با بودجه انعطاف‌پذیرتر برای حمایت از سرمایه‌گذاری‌های اضافی دارند.

تجهیزات پیشنهادی:

1. ماشین انتخاب کنید : مدل‌هایی مانند JUKI RS-1R یا Samsung SM471 را انتخاب کنید که CPH 20k-30k را ارائه می‌کنند که برای تولید PCB با چگالی متوسط ​​تا بالا مناسب است.

2. کوره Reflow : یک اجاق 10 منطقه ای با جریان مجدد را انتخاب کنید، مانند Heller 1913EX یا I.CT-L10 که سیستم های کنترل دقیق دما را برای فرآیندهای لحیم کاری پیچیده (مثلاً لحیم کاری با جریان نیتروژن) ارائه می دهد.

3. بازرسی خودکار نوری (AOI) : برای کنترل با کیفیت بالاتر، سیستم AOI 3D Koh Young Zenith را در نظر بگیرید که قابلیت های بازرسی دقیق را ارائه می دهد.

4. بازرسی خمیر لحیم کاری (SPI) : سیستم Koh Young یا I.CT-S400 SPI می تواند ضخامت و قوام خمیر لحیم کاری را در زمان واقعی در طول فرآیند چاپ کنترل کند.

پیشنهادات پیکربندی:

• افزایش اتوماسیون : برای کاهش مداخلات دستی، سیستم‌های حمل خودکار مواد را بکار ببرید.

• چیدمان خط تولید : یک طرح خطی جریان روان مواد و حداقل اتلاف زمان را تضمین می کند.

• کنترل کیفیت : سیستم های بازرسی مداوم SPI+AOI را اضافه کنید تا اطمینان حاصل کنید که استانداردهای با کیفیت بالا در هر مرحله تولید حفظ می شود.

پیکربندی خط SMT برای کارخانه های در مقیاس بزرگ

کارخانه‌های بزرگ معمولاً حجم تولید بسیار بالایی دارند که اغلب بیش از 5000 PCB در روز است و می‌توانند در طیف وسیع‌تری از تجهیزات سرمایه‌گذاری کنند. هدف این کارخانه ها حداکثر اتوماسیون و ظرفیت بالا است که معمولاً شامل خطوط تولید متعدد است.

تجهیزات پیشنهادی:

1. ماشین انتخاب و مکان : مدل‌های سطح بالا مانند JUKI RS-7R یا Fuji NXT III، با CPH بیش از 40k، برای تولید در مقیاس بزرگ و با حجم بالا عالی هستند.

2. فر مجدد : یک اجاق گاز 12 منطقه ای مانند I.CT-L12 یا Heller 1917EX را انتخاب کنید که فرآیندهای لحیم کاری مختلف و تخته های با چگالی بالا را در خود جای می دهد.

3. بازرسی خودکار نوری (AOI) : Koh Young Zenith یا I.CT-5146 3D AOI برای کارخانه های بزرگ ایده آل است و قابلیت های بازرسی سه بعدی پیشرفته را ارائه می دهد.

4. چاپگر صفحه : چاپگرهای با دقت بالا مانند DEK Horizon 03iX، ICT-5151 برای حجم های زیاد تولید مناسب هستند و از کاربرد خمیر لحیم کاری منسجم اطمینان می دهند.

پیشنهادات پیکربندی:

• اتوماسیون کامل: اطمینان حاصل کنید که کل خط تولید، از جمله تعویض خودکار فیدر و سیستم های جابجایی مواد روباتیک، خودکار است.

• بهینه‌سازی فرآیند: پروفایل‌های دمای فر و برنامه‌های انتخاب و جابجایی مجدد را سفارشی کنید تا متناسب با انواع مختلف محصول باشد و از انعطاف‌پذیری در تولید اطمینان حاصل کنید.

• بازخورد داده ها: برای ردیابی عملکرد تجهیزات و پیش بینی خرابی های احتمالی، سیستم های نظارت بر زمان واقعی را نصب کنید.

اشتباهات رایج هنگام انتخاب خطوط SMT بر اساس اندازه کارخانه

بسیاری از پروژه های خط SMT به دلیل اشتباهات قابل اجتناب، نتایج مورد انتظار را ارائه نمی دهند. رایج ترین آنها عبارتند از:

• انتخاب تجهیزات صرفا بر اساس حداکثر مشخصات و نه نیازهای واقعی

• برآورد بیش از حد رشد تولید کوتاه مدت

• نادیده گرفتن زمان تغییر و پیچیدگی عملیاتی

• دست کم گرفتن اهمیت پشتیبانی و آموزش فرآیند

این اشتباهات اغلب از تلقی پیکربندی خط SMT به عنوان یک لیست خرید به جای وظیفه طراحی سیستم تولید ناشی می شود.

چگونه از روز اول برای توسعه آینده برنامه ریزی کنیم

حتی کارخانه های کوچک به رشد آینده فکر می کنند. نکته کلیدی این نیست که همه چیز را از قبل بخرید، بلکه برنامه ریزی خط را با در نظر گرفتن توسعه انجام دهید.

استراتژی های توسعه عملی عبارتند از:

• رزرو فضای چیدمان برای تجهیزات اضافی

• انتخاب ماشین‌هایی با مسیرهای ارتقاء مدولار

• استاندارد کردن رابط ها برای اتوماسیون آینده

یک خط SMT که به خوبی برنامه ریزی شده است، به کارخانه اجازه می دهد تا تولید را گام به گام، بدون صرف نظر از سرمایه گذاری های موجود، مقیاس بندی کند. این رویکرد ریسک را کاهش می دهد و مخارج سرمایه ای را با رشد واقعی کسب و کار هماهنگ نگه می دارد.

مشکلات رایج و پیشنهادات بهبود

1. نادیده گرفتن تنوع محصول: بسیاری از تولیدکنندگان تنها بر تولید یک نوع محصول تمرکز می کنند و از تنوع محصولاتی که تولید خواهند شد چشم پوشی می کنند. انواع مختلف محصولات الکترونیکی (به عنوان مثال، LED، الکترونیک خودرو، الکترونیک پزشکی) نیاز به تجهیزات متفاوتی دارند. خط تولید باید مطابق با ترکیب محصول واقعی پیکربندی شود.

2. تکیه بیش از حد به یک برند تجهیزات واحد: در حالی که نام تجاری اهمیت دارد، تمرکز بر سازگاری تجهیزات مهم تر است. یک ترکیب چند برند ممکن است راه حل های انعطاف پذیرتری را برای نیازهای مختلف ارائه دهد.

3. اتوماسیون بیش از حد: لازم نیست هر فرآیندی کاملاً خودکار باشد. برخی از مراحل (به عنوان مثال، مونتاژ، بازرسی) از همکاری انسان و ماشین بهره می برند، که می تواند کارایی را افزایش دهد و در عین حال هزینه ها را کاهش دهد.

افکار نهایی

هنگام انتخاب خط تولید SMT، مهم است که نه تنها مشخصات تجهیزات، بلکه اندازه واقعی کارخانه، جریان تولید، انواع محصول و نیازهای اتوماسیون را نیز در نظر بگیرید. کارخانه های کوچک، متوسط ​​و بزرگ همگی اولویت های متفاوتی در پیکربندی خطوط تولید خود دارند. یک چیدمان مناسب می تواند کارایی تولید و کیفیت محصول را به حداکثر برساند.

یک ارائه دهنده راه حل SMT حرفه ای با توصیه های تجهیزات شروع نمی کند. در عوض، آنها با درک اهداف تولید، محدودیت ها و برنامه های رشد شروع می کنند. این رویکرد منجر به راه حل هایی می شود که در طول زمان عملی، مقیاس پذیر و پایدار هستند.

اگر هنوز در مورد پیکربندی خط تولید SMT مطمئن نیستید یا می‌خواهید تنظیمات تجهیزات خود را سفارشی کنید، با ICT تماس بگیرید ما راه‌حل‌های جامع و متناسبی را ارائه می‌کنیم که اطمینان می‌دهد همه جنبه‌های خط تولید شما روان و کارآمد است.
