RS-1R
JUKI
| مقدار: | |
|---|---|
| دستگاه مونتاژ خودکار SMT لامپ LED
کارخانه ها به سرعت و دقت نیاز دارند. JUKI Pick and Place Machine هر دو را می دهد. تراشه های کوچک و قطعات بزرگ را بدون خطا روی بردها نصب می کند. ماشین ها به صورت ماژول کار می کنند. با افزایش تولید، کاربران واحدها را اضافه یا تغییر می دهند. دوربین های بینایی هر قسمت را در زمان واقعی بررسی می کنند. راه اندازی ساده است. برنامه نویسی زمان کمی می برد. طراحی باریک برای فضاهای تنگ مناسب است. ICT از اولین برنامه تا اجرای روزانه کمک می کند. خطوط صاف می مانند. خروجی بالا می ماند. این سری به خوبی به سازندگان لامپ ال ای دی و سایر کارخانه های با حجم بالا خدمت می کند. نتایج سریع و تمیز می آیند.
| ویژگی های مدل ماشین انتخاب و مکان JUKI

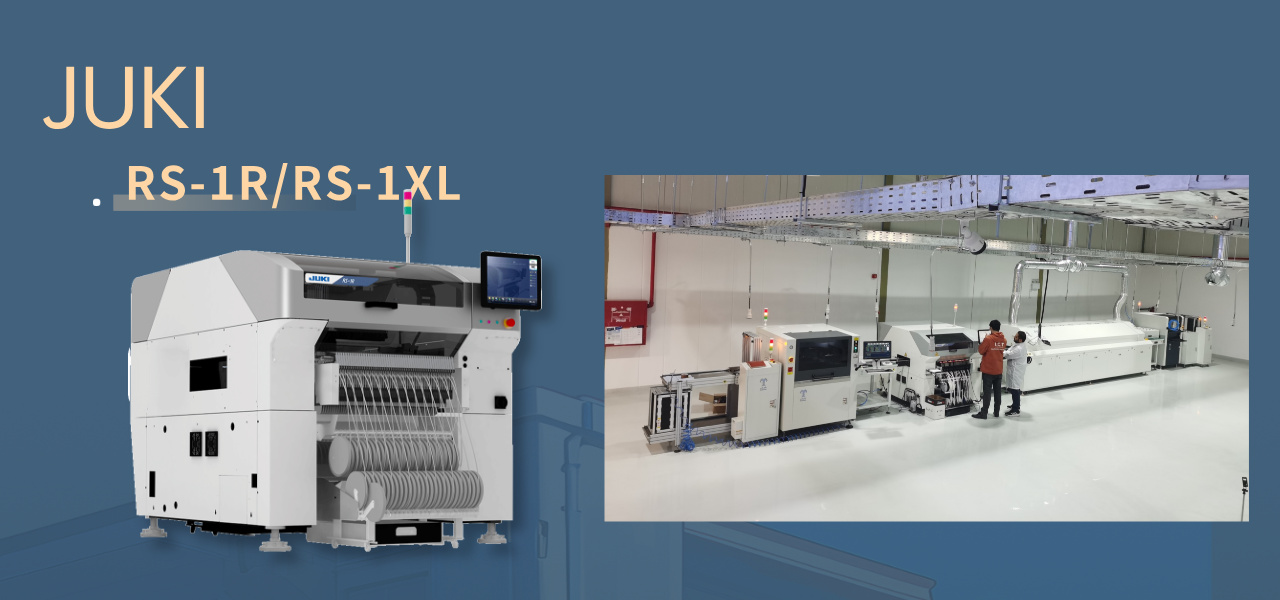

ویژگی های سری RS-1R / RS-1XL
RS-1R با 47000 CPH کار می کند. قطعات را با دقت ± 35 میکرومتر قرار می دهد. بردها تا 650×370 میلی متر یا بیشتر در RS-1XL در 650×560 میلی متر افزایش می یابند. سر تاکومی در پرواز تنظیم می شود. این اشکال عجیب و غریب و مقدار زیادی مخلوط را کنترل می کند. فیدرها به 112 می رسند. تغییرات سریع هستند. بینایی به سرعت علائم بد را پیدا می کند. کنترل نیرو از تخته های نازک محافظت می کند. این مدل ها متناسب با خطوط انعطاف پذیر هستند. آنها با واحدهای پرسرعت جفت می شوند. پانل های LED و تخته های استاندارد در کنار هم قرار می گیرند. زمان توقف کاهش می یابد. بازده افزایش می یابد.
ویژگی های سری RX-7R / RX-8
سرعت در اینجا قدرت است. RX-7R به 75000 CPH رسیده است. RX-8 با هد جدید P20 به 100000 CPH می رسد. هر دو باریک و با عرض 998 میلی متر باقی می مانند. آنها تراشه های 03015 را بدون خطا قرار می دهند. سرهای موازی با هم کار می کنند. ویژن از نور کواکسیال برای تصاویر واضح استفاده می کند. حالت کم ضربه از قطعات شکننده محافظت می کند. داده ها بین ماشین ها جریان می یابد. علائم بد از بالادست عبور می کند. سطوح کامپوننت پر می مانند. این واحدها به قطعات در هر متر مربع منتهی می شوند. کارهای تراشههای کوچک با حجم بالا، مانند تلفنهای همراه یا درایورهای LED، به بهترین وجه روی آنها اجرا میشوند.
| مشخصات
| پارامتر | RS-1R | RS-1XL | RX-7R | RX-8 |
|---|---|---|---|---|
| سرعت قرار دادن (CPH بهینه) | 47000 | 42000 | 75000 | 100000 |
| حداکثر اندازه تخته (میلی متر) | 650 × 370 (تک یا دو نفره) | 650 × 560 | 510 × 450 (تک خط) | 510 × 450 (تقریبا) |
| حداقل اندازه تخته (میلی متر) | 50 × 50 | 50 × 50 | 50 × 50 | 50 × 50 |
| ارتفاع جزء (حداکثر میلی متر) | 25 | 25 | 3-10.5 (وابسته به سر) | 3 |
| کوچکترین جزء | 0201 (متریک) | 0201 (متریک) | 03015 (متریک) | 0201 (تقریباً 0.4×0.2 میلی متر) |
| بزرگترین جزء (میلی متر) | 74 مربع / 150×50 | 74 مربع / 150×50 | 25 مربع | 5 مربع |
| ورودی های فیدر (حداکثر) | 112 | 112 | 76 | 56 (تقریبا) |
| دقت قرار دادن | ±35µm (Cpk ≥1) | ±35µm (Cpk ≥1) | ±40μm (تقریبا) | دقت بالا (دید) |
| عرض ماشین (میلی متر) | 1500 (تقریبا) | 2,109 | 998 | 998 |
| نوع سر | سر خطی تاکومی | سر خطی تاکومی | سرهای دوار موازی (P16S) | سر چرخشی P20 |

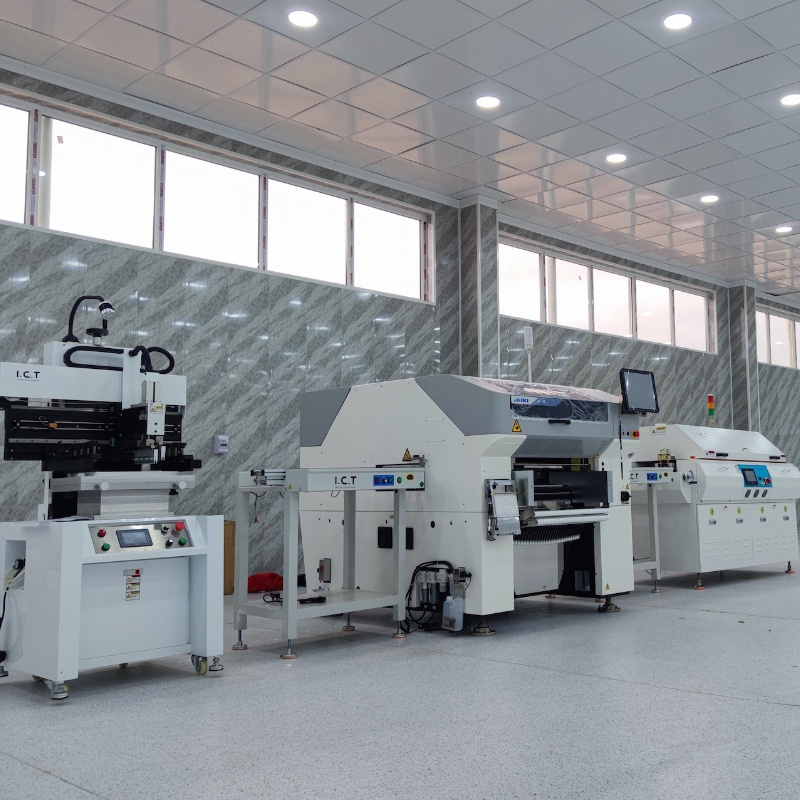

| لیست تجهیزات خط SMT
ICT خطوط ثابت PCBA را ایجاد می کند که دوام دارند. لودر جاروبرقی تخته ها را تمیز می کند. چاپگر خمیر را یکنواخت و دقیق قرار می دهد. JUKI Pick and Place Machine هر چیپ را درست در جایی که تعلق دارد تنظیم می کند. چند منطقه ای جریان مجدد قفل لحیم کاری قوی. AOI هر نقصی را قبل از ترک آن مشخص می کند. نوار نقاله ها محکم به هم متصل می شوند. بافرها جریان را ثابت نگه می دارند. عملکرد بالا می رود. هزینه ها کم می ماند بدون لینک ضعیف خطوط برای برق خودرو و کار لامپ LED به سختی کار می کنند. تابلوها برای دنیای واقعی آماده هستند. ما پشت کل نظام ایستاده ایم.
| نام محصول | هدف در خط SMT |
|---|---|
| خط SMT | خط تولید کل اتوماتیک تمام اتوماتیک SMT برای میدان شما |
| نقاله PCB | به طور خودکار PCB های لخت را در خط بارگذاری می کند. |
| چاپگر صفحه خمیر لحیم | خمیر لحیم کاری را روی پدهای PCB با دقت چاپ می کند. |
| دستگاه را انتخاب و قرار دهید | قطعات را به طور دقیق روی PCB ها نصب می کند. |
| اجاق گاز | لحیم کاری را ذوب می کند تا اتصالات جامد ایجاد کند. |
| دستگاه AOI | اتصالات لحیم کاری و عیوب قرارگیری را بررسی می کند. |
| ویدئوی موفقیت مشتری
یک مشتری برای خودروها منبع تغذیه تولید می کند. این ویدئو خطوط کامل SMT و DIP آنها را در محل کار نشان می دهد. تابلوها از طریق وکیوم لودر تمیز وارد می شوند. چسباندن کامل چاپ می شود. JUKI Pick and Place Machine تخته ها را سریع و واقعی پر می کند. کوره های Reflow جامد لحیم کاری را درمان می کنند. AOI هر مفصل را بررسی می کند. نوار نقاله تخته ها را صاف حرکت می دهد. ایستگاه های خنک کننده و بافرها سرعت خود را حفظ می کنند. در سمت DIP، لحیم کاری موجی قطعات از طریق سوراخ را می گیرد. تخته چرخان باله. عملکرد تست های ICT مشتری مستقیم صحبت می کند: همه چیز متصل می شود، هیچ چیز متوقف نمی شود، کیفیت بالا می ماند. فیلم از ابتدا تا انتها واضح است. خروجی مطابق با استانداردهای سخت خودرو بدون تاخیر است.
| خدمات و پشتیبانی آموزشی
ICT مهندسان را به سایت می فرستد. آنها دستگاه JUKI Pick and Place را نصب می کنند و هر عملکردی را آزمایش می کنند. آموزش به صورت عملی است. اپراتورها برنامه نویسی، بررسی های روزانه و رفع سریع را یاد می گیرند. لینک های راه دور مشکلات را در چند ساعت حل می کنند. برنامه های تعمیر و نگهداری ماشین ها را سال به سال تیز نگه می دارد. ما هر خط را مطالعه می کنیم و جریان بهتری را پیشنهاد می کنیم. ارتقاء آسان است. دفاتر جهانی به این معنی است که کمک در هر کجای دنیا به سرعت می رسد. مشتریان با سرعت کامل بدون توقف طولانی می دوند. اعتماد از روز اول ایجاد می شود. تولید قوی می ماند.
| بازخورد مشتری
مشتریان مستقیم صحبت می کنند. آنها مهندسان ما را دوست دارند که آماده می آیند و سریع تعمیر می کنند. JUKI Pick and Place Machine به خاطر سرعت ثابت و خطاهای کمی احترام می گذارد. بسته بندی دقیق است. ماشین آلات امن به سایت ها می رسند. سوالات سریع و اغلب در همان روز پاسخ می گیرند. خدمات حتی در سراسر اقیانوس ها نزدیک است. خطوط طولانی تر با مشکل کمتر اجرا می شوند. اعداد خروجی افزایش می یابد. مشتریان می گویند کل بسته - ماشین، افراد، پشتیبانی - ارزش واقعی را در هر تغییر ارائه می دهد. اعتماد با هر کار درست انجام می شود.
| گواهینامه ها و استانداردها
هر دستگاه JUKI Pick and Place دارای علائم قوی است. CE نشان می دهد که با قوانین ایمنی اروپا مطابقت دارد. RoHS هیچ مواد مضر را در داخل ثابت نمی کند. ISO9001 کیفیت را از ابتدا تا تحویل کنترل می کند. ثبت اختراعات متعدد از سر و سیستم بینایی محافظت می کند. این اوراق به این معنی است که ماشینها برای کارگران ایمن هستند، با زمین مهربان هستند و برای دوام ساخته شدهاند. مشتریان با اطمینان خرید می کنند. استانداردهای جهانی بدون تردید رعایت می شوند.
| درباره شرکت و کارخانه ICT
ICT تیم های تحقیقاتی خود را اداره می کند. ایده های جدید به سرعت به ماشین های واقعی تبدیل می شوند. ما همه چیز را در کارخانه های بزرگ مدرن می سازیم. آزمایش های سخت در هر مرحله اتفاق می افتد. تعداد کارکنان ثابت رشد می کند. دفاتر هر سال در کشورهای بیشتری باز می شوند. بیش از 1600 مشتری در 72 کشور از خطوط ما استفاده می کنند. رشد حاصل کار محکم و نتایج واضح است. سیستم های کیفیت هر قسمت را تماشا می کنند. ماشین انتخاب و مکان JUKI کف را برای استفاده سخت روزانه آماده می کند. ما به عنوان یک شریک قوی در سراسر جهان ایستاده ایم.
