نحوه انتخاب خط تولید SMT برای تولید روشنایی LED

چرا روشنایی LED به استراتژی SMT متفاوتی نیاز دارد؟

انتخاب خط تولید SMT برای تولید نورپردازی LED فقط یک خرید تجهیزات نیست، بلکه یک تصمیم تولید بلند مدت است که مستقیماً بر قابلیت اطمینان محصول، ثبات نور و هزینه عملیاتی تأثیر می گذارد.

بسیاری از تولید کنندگان LED در ابتدا تصور می کنند که مونتاژ PCB LED ساده تر از لوازم الکترونیکی مصرفی است زیرا تنوع قطعات نسبتاً کم است. در حقیقت، نورپردازی LED مجموعه‌ای از چالش‌ها را معرفی می‌کند: بردهای PCB بلند و نازک، الزامات حرارتی سخت، حساسیت به ثبات لحیم کاری، و انتظارات بالا برای پایداری طولانی‌مدت. یک خط SMT با پیکربندی ضعیف ممکن است در مراحل اولیه تولید به طور قابل قبولی کار کند، اما به تدریج منجر به انحراف رنگ، پوسیدگی زودرس نور، یا افزایش نرخ کار مجدد پس از ماه ها کار می شود.

این مقاله یک راهنمای عملی و مهندسی محور برای انتخاب خط تولید SMT مناسب برای تولید نورپردازی LED ارائه می‌دهد که بر روی ثبات، ثبات، مقیاس‌پذیری و کنترل هزینه تمرکز دارد تا سرعت عنوان به تنهایی.

برای تولیدکنندگانی که برای رشد بلندمدت برنامه ریزی می کنند، انتخاب پیکربندی مناسب خط تولید LED SMT نه تنها در مورد اهداف خروجی فعلی است، بلکه در مورد تضمین کیفیت پایدار، عملکرد ثابت و مقیاس پذیری برای ارتقاء محصول آینده است.

1. درک چالش های منحصر به فرد تولید PCB های روشنایی LED

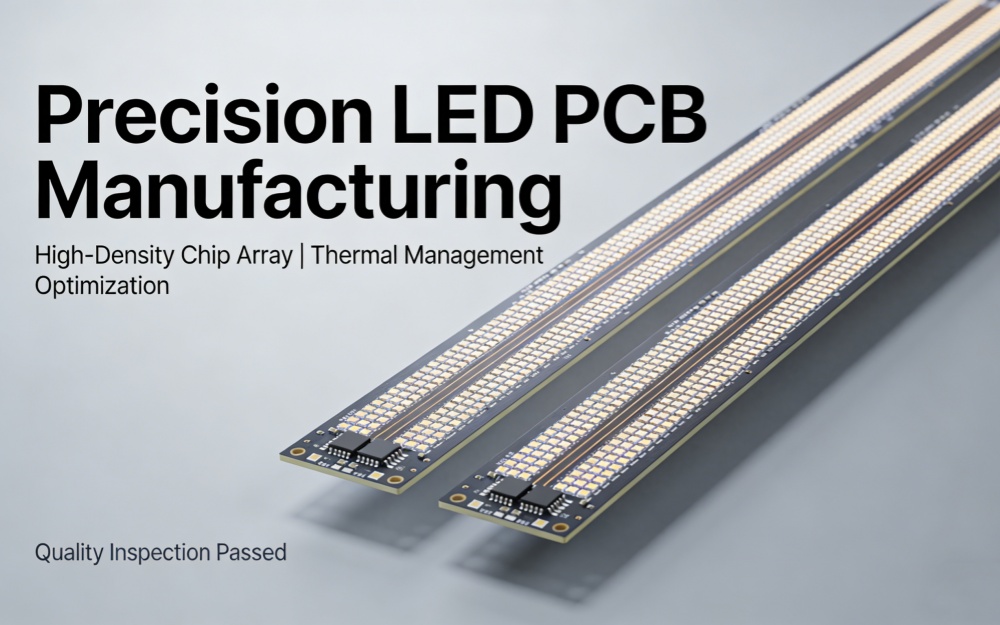

1.1 بردهای PCB بزرگ و بلند در کاربردهای LED

برخلاف گوشی‌های هوشمند یا لوازم الکترونیکی مصرفی فشرده، محصولات نورپردازی LED اغلب از PCBهای بلند، باریک و نسبتاً نازک استفاده می‌کنند. چراغ‌های خطی، چراغ‌های پانل و چراغ‌های فضای باز معمولاً از طول استاندارد PCB فراتر می‌روند و در طی فرآیندهای حرارتی مستعد تاب خوردن هستند.

این ویژگی ها تقاضاهای بیشتری را برای موارد زیر ایجاد می کند:

• پشتیبانی از برد در هنگام چاپ و قرار دادن

• عرض نوار نقاله و پایداری حمل و نقل

• یکنواختی حرارتی در هنگام لحیم کاری مجدد

نادیده گرفتن این عوامل می تواند منجر به تنش اتصال لحیم کاری، گرمایش ناهموار و مشکلات اطمینان تدریجی شود که تشخیص آنها در بازرسی اولیه دشوار است.

1.2 حجم کامپوننت بالا با طرح بندی نسبتا ساده

PCB روشنایی LED معمولاً شامل موارد زیر است:

• مقادیر زیادی تراشه LED

• مقاومت ها و خازن ها در الگوهای تکراری

• تنوع بسته بندی محدود در مقایسه با گوشی های هوشمند یا پوشیدنی ها

در حالی که چیدمان ساده به نظر می رسد، چالش در حفظ یکنواختی محل قرارگیری و لحیم کاری بین هزاران یا میلیون ها جزء یکسان است. تغییرات جزئی در حجم لحیم کاری یا فشار محل قرارگیری می‌تواند باعث ناهماهنگی روشنایی قابل مشاهده در محصولات نهایی شود.

برای تولید LED، تکرارپذیری و کنترل فرآیند بیش از سرعت قرار دادن بسیار مهم است.

1.3 حساسیت حرارتی و الزامات قابلیت اطمینان دراز مدت

عملکرد LED به طور مستقیم با کیفیت اتصال لحیم کاری و رفتار حرارتی مرتبط است. لحیم کاری ضعیف می تواند منجر به موارد زیر شود:

• افزایش دمای محل اتصال

• کاهش ارزش لومن سریعتر

• تغییر رنگ در طول زمان

برخلاف محصولات مصرفی با عمر کوتاه، انتظار می‌رود که روشنایی LED برای سال‌ها به طور قابل اعتماد کار کند. تصمیمات SMT که در طول پیکربندی خط گرفته می شود، تأثیر مستقیمی بر عملکرد میدانی مدت طولانی پس از شروع تولید خواهد داشت.

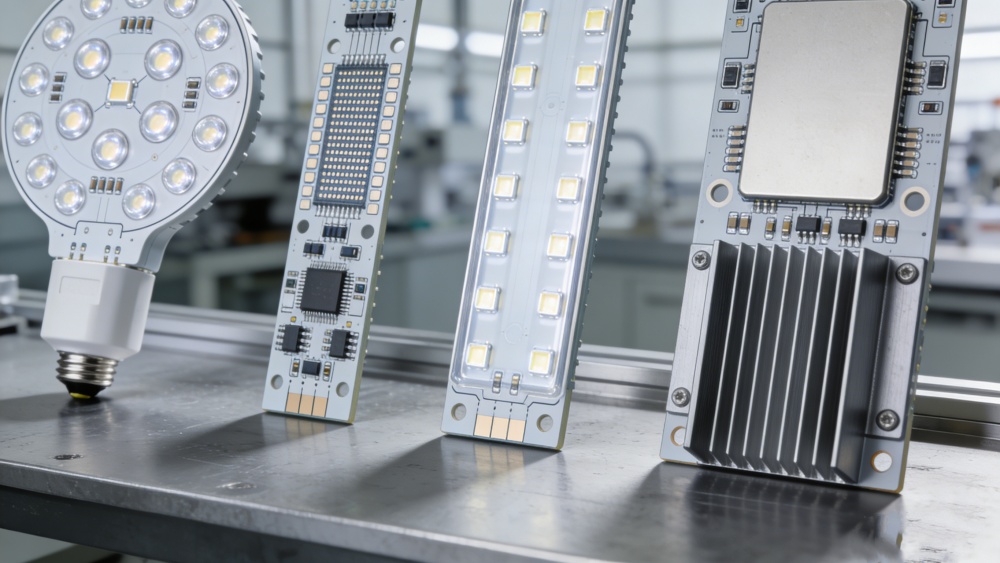

2. محصولات LED مختلف به استراتژی های خط SMT متفاوتی نیاز دارند

در عمل، راه‌حل‌های SMT برای تولید روشنایی LED باید با ساختار محصول، اندازه PCB و الزامات حرارتی به جای استفاده از یک رویکرد یک‌اندازه مناسب سازگار شوند.

2.1 مورد نیاز خط SMT برای لامپ ها و لوله های LED

لامپ ها و لوله های LED معمولاً محصولاتی با حجم بالا با اندازه PCB متوسط ​​هستند. اولویت های کلیدی SMT عبارتند از:

• چاپ پایدار برای حجم لحیم کاری ثابت

• قرارگیری قابل اطمینان در سرعت های متوسط

• فرآیندهای جریان مجدد بر گرمایش یکنواخت به جای حداکثر توان متمرکز بودند

برای این کاربردها، یک خط SMT متعادل که بر زمان کار و بازدهی تأکید دارد، اغلب ROI بهتری نسبت به پیکربندی‌های با سرعت فوق‌العاده ارائه می‌کند.

راه اندازی خط 2.2 SMT برای پانل های LED و چراغ های خطی

چراغ های پانل و لامپ های خطی به دلیل طول تخته و استرس مکانیکی پیچیدگی بیشتری ایجاد می کنند. خطوط SMT برای این محصولات باید تأکید کند:

• پشتیبانی پیشرفته PCB در هنگام چاپ و قرار دادن

• نوار نقاله های طراحی شده برای جابجایی بردهای طولانی

• کوره های جریان مجدد با یکنواختی دمایی ثابت شده در PCB های عریض و طویل

جابجایی ناکافی یا گرمای ناهموار می تواند باعث خستگی ظریف مفصل لحیم کاری شود که فقط پس از کار طولانی مدت ظاهر می شود.

2.3 ملاحظات SMT برای روشنایی LED با قدرت بالا و فضای باز

محصولات LED پرقدرت و فضای باز به بالاترین قابلیت اطمینان لحیم کاری نیاز دارند. این برنامه ها اغلب نیاز دارند:

• کنترل دقیق پروفیل حرارتی

• محیط های جریان مجدد نیتروژن اختیاری

• حاشیه های فرآیند محافظه کارانه برای اطمینان از دوام طولانی مدت

در چنین مواردی، سرمایه گذاری در پایداری حرارتی و کنترل فرآیند از قبل به طور قابل توجهی هزینه های گارانتی و نگهداری را کاهش می دهد.

3. چاپ خمیر لحیم کاری: پایه و اساس کیفیت LED SMT

3.1 مشکلات رایج چاپ در مونتاژ PCB LED

چاپ خمیر لحیم کاری نقطه شروع کیفیت LED SMT است. چالش های رایج عبارتند از:

• حجم لحیم کاری ناهموار روی لنت های LED بزرگ

• شل شدن خمیر یا عدم انتشار کافی روی تخته های بلند

• تغییرات ناشی از پشتیبانی ناسازگار هیئت مدیره

حتی انحرافات جزئی حجم لحیم کاری می تواند منجر به شیب LED، اتلاف حرارت ناکافی یا مشکلات قابلیت اطمینان طولانی مدت شود.

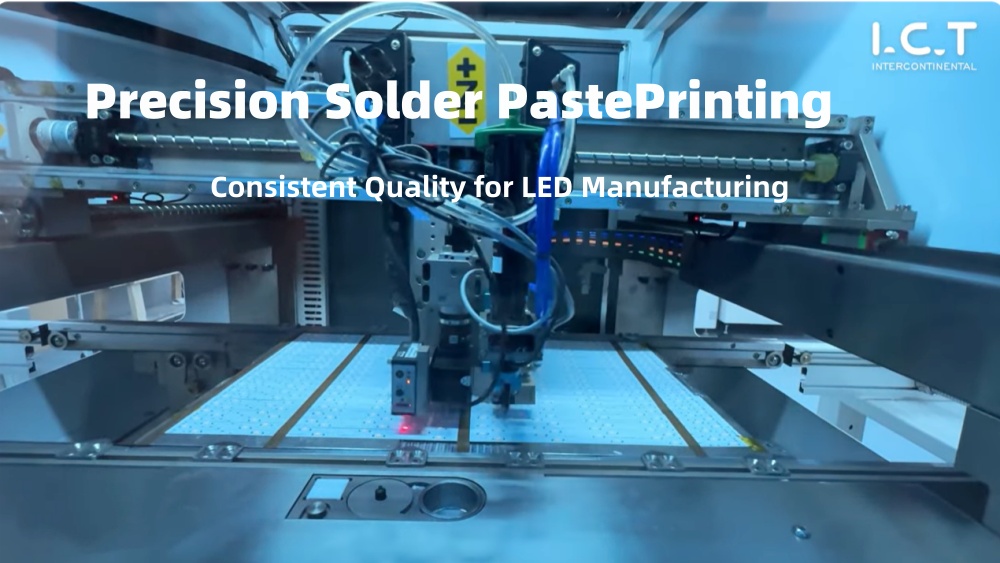

3.2 انتخاب چاپگر مناسب برای برنامه های LED

هنگام انتخاب چاپگر خمیر لحیم کاری برای تولید LED، اولویت باید به موارد زیر داده شود:

• قاب پایدار و هم ترازی قابل تکرار

• پشتیبانی موثر از برد زیرین برای PCBهای طولانی

• فشار ثابت نگهدارنده در کل منطقه چاپ

سرعت به ندرت عامل محدود کننده است. یک چاپگر کمی کندتر اما پایدارتر اغلب نتایج بلندمدت بهتری را در تولید LED ارائه می دهد.

فرآیند چاپ خمیر لحیم کاری پایدار و قابل تکرار برای PCBهای LED اغلب از سرعت چاپ بالاتر، به ویژه برای بردهای بلند و پدهای LED بزرگ، ارزشمندتر است.

3.3 هنگامی که SPI برای تولید LED SMT ضروری است

بازرسی خمیر لحیم کاری (SPI) برای هر کارخانه LED اجباری نیست، اما زمانی که:

• تولید حجم متوسط ​​تا زیاد

• تولید محصولات LED با توان بالا یا درجه صادرات

• مبارزه با عیوب مربوط به لحیم کاری یا ناسازگاری روشنایی

SPI تشخیص زودهنگام تغییرات حجم لحیم کاری را قبل از قرار دادن و جریان مجدد مشکل را تقویت می کند.

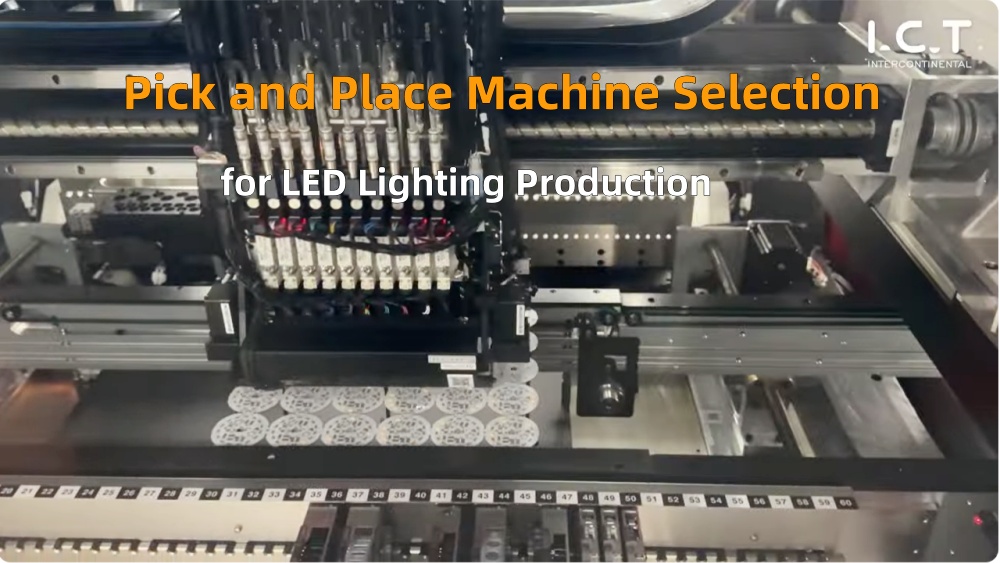

4. انتخاب و مکان انتخاب ماشین برای تولید روشنایی LED

4.1 کنترل نیروی قرارگیری برای اجزای LED

اجزای LED به تنش مکانیکی حساس هستند. نیروی قرار دادن بیش از حد می تواند به تراشه ها در داخل بدون نقص قابل مشاهده در طول AOI آسیب برساند.

ملاحظات کلیدی عبارتند از:

• کنترل نیروی قرارگیری قابل تنظیم

• تراز نازل پایدار

• رفتار قرار دادن ثابت در طول دوره های تولید طولانی

برای LED SMT، قرار دادن ملایم و قابل تکرار اغلب از حداکثر سرعت قرارگیری بیشتر است.

4.2 دقت در مقابل سرعت: آنچه واقعا برای LED SMT مهم است

در حالی که ارقام بالای CPH ممکن است جذاب به نظر برسند، تولید LED از مزایای بیشتری برخوردار است:

• دقت قرارگیری پایدار در طول زمان

• حداقل رانش در طول شیفت های طولانی تولید

• نرخ عیب پایین به جای حداکثر خروجی

ماشینی که کمی کندتر کار می کند، اما به طور مداوم اغلب به دلیل کاهش مجدد کار، بهره وری موثر بالاتری را به همراه دارد.

هنگام ارزیابی ماشین‌های انتخاب و مکان SMT برای مونتاژ LED ، پایداری درازمدت قرارگیری و کنترل نیرو اغلب از ارقام اصلی CPH مهم‌تر است.

4.3 مدیریت ترکیب LED و اجزای استاندارد

بسیاری از بردهای LED تراشه های LED را با مقاومت ها، خازن ها یا کانکتورهای استاندارد ترکیب می کنند. سیستم های انتخاب و مکان باید:

• اندازه اجزای مخلوط را به آرامی مدیریت کنید

• از تغییرات سریع برنامه برای انواع مختلف محصول پشتیبانی کنید

• دقت را بدون کالیبراسیون مجدد مکرر حفظ کنید

انعطاف پذیری به طور فزاینده ای مهم است زیرا خطوط تولید LED متنوع می شوند.

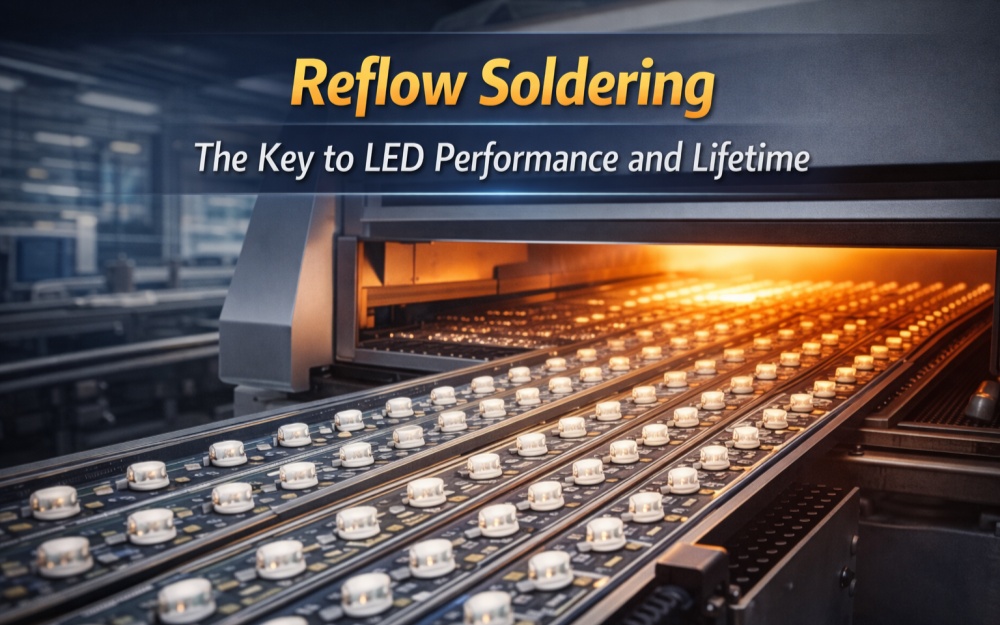

5. لحیم کاری مجدد: کلید عملکرد LED و طول عمر

انتخاب محلول های لحیم کاری مناسب برای روشنایی LED نقش تعیین کننده ای در یکپارچگی اتصال لحیم کاری، ثبات حرارتی و عملکرد طولانی مدت LED ایفا می کند.

5.1 چالش های مشخصات حرارتی در LED SMT

لحیم کاری Reflow حیاتی ترین فرآیند برای قابلیت اطمینان LED است. چالش های رایج عبارتند از:

• گرمایش ناهموار در PCBهای طولانی

• خیساندن و دمای اوج ناهماهنگ

• استرس حرارتی بیش از حد منجر به خستگی لحیم کاری می شود

یک پروفیل حرارتی پایدار و قابل تکرار برای خروجی نور ثابت و عمر طولانی ضروری است.

5.2 نیتروژن در مقابل جریان هوا برای روشنایی LED

جریان مجدد نیتروژن می تواند مزایایی را برای کاربردهای LED خاص ارائه دهد:

• اکسیداسیون کاهش یافته

• خیس شدن لحیم بهبود یافته

• تشکیل مفصل سازگارتر

با این حال، هزینه های عملیاتی را نیز افزایش می دهد. برای بسیاری از محصولات LED استاندارد، یک فرآیند جریان مجدد هوا به خوبی کنترل شده کافی است. نیتروژن معمولاً برای تولید ال ای دی با قدرت بالا یا درجه برتر توجیه می شود.

5.3 اطمینان از ثبات دما برای PCBهای طولانی

برای تخته های LED بلند، طراحی مجدد اجاق گاز بسیار مهم است. عوامل کلیدی عبارتند از:

• طول منطقه گرمایش مناسب

• طراحی جریان هوای پایدار

• یکنواختی دما در عرض و طول تخته ثابت شده است

نتایج آزمون کوتاه مدت ممکن است قابل قبول به نظر برسد، اما ثبات بلندمدت موفقیت واقعی تولید را تعیین می کند.

6. استراتژی بازرسی: AOI و SPI در خطوط LED SMT

6.1 عیوب رایج در مونتاژ PCB LED

عیوب LED SMT با عیوب لوازم الکترونیکی مصرفی متراکم متفاوت است. مسائل معمولی عبارتند از:

• ناهماهنگی یا شیب LED

• لحیم کاری ناکافی یا زیاد

• خطاهای قطبیت

• اجزای گم شده

استراتژی های بازرسی باید به جای الزامات عمومی PCB با چگالی بالا، متناسب با این نوع نقص ها باشد.

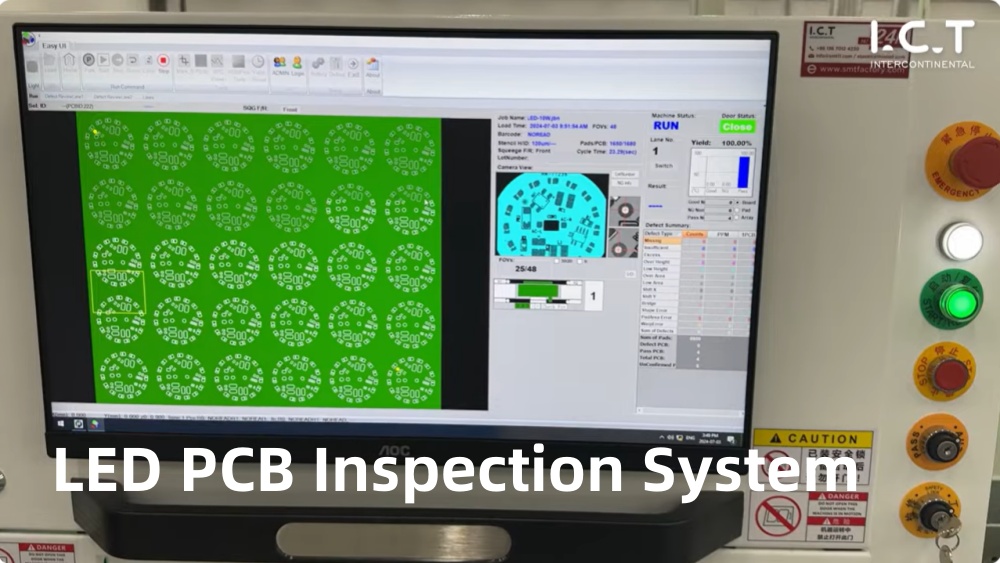

6.2 پیکربندی AOI برای برنامه های LED

بازرسی نوری خودکار (AOI) به طور گسترده در خطوط LED SMT استفاده می شود. تنظیمات موثر AOI بر روی موارد زیر تمرکز دارد:

• دقت موقعیت LED

• شکل مفصل لحیم کاری به جای تشخیص ریز عیب

• سرعت بازرسی بالا بدون پیچیدگی غیر ضروری

برنامه نویسی بیش از حد پیچیده AOI اغلب هزینه را بدون بهبود بازده اضافه می کند.

بازرسی مناسب AOI برای مونتاژ PCB LED باید بر روی هم ترازی، قطبیت و ظاهر لحیم کاری تمرکز کند تا طبقه بندی نقص بیش از حد پیچیده.

6.3 هزینه در مقابل کیفیت: چقدر بازرسی کافی است؟

هر کارخانه LED از روز اول به پوشش کامل SPI و AOI نیاز ندارد. یک رویکرد عملی این است:

• برای کنترل مکان و قطبیت با AOI شروع کنید

• با افزایش حجم یا کیفیت مورد نیاز، SPI را معرفی کنید

سرمایه گذاری بازرسی باید در کنار مقیاس تولید و انتظارات مشتری رشد کند.

7. مقیاس پذیری و برنامه ریزی هزینه برای خطوط تولید LED SMT

7.1 شروع کوچک در مقابل برنامه ریزی برای توسعه

بسیاری از تولید کنندگان LED با یک خط SMT شروع می کنند. نکته کلیدی اطمینان از پیکربندی اولیه است:

• گسترش آینده را محدود نمی کند

• به تجهیزات اضافی اجازه می دهد تا به آرامی یکپارچه شوند

• از کهنگی زودرس جلوگیری می کند

برنامه ریزی مدولار ریسک را کاهش می دهد و از سرمایه گذاری محافظت می کند.

7.2 کدام تجهیزات باید برای آینده اثبات شوند

در خطوط LED SMT، تجهیزات خاصی از مشخصات اولیه بالاتر سود می برند:

• کوره های جریان مجدد با عملکرد حرارتی پایدار

• چاپگرهایی با پایداری مکانیکی قوی

• سیستم های انتقال قادر به جابجایی تخته های طولانی تر

عناصر دیگر، مانند عمق بازرسی یا سرعت قرار دادن، اغلب می توانند بعداً ارتقا داده شوند.

7.3 اجتناب از سرمایه گذاری بیش از حد در خطوط LED SMT

تعیین بیش از حد تجهیزات می تواند به اندازه سرمایه گذاری کم مشکل ساز باشد. اشتباهات رایج عبارتند از:

• خرید سرعت بیش از حد برای چیدمان های LED ساده

• سرمایه گذاری در بازرسی فراتر از نیازهای واقعی

• کپی کردن تنظیمات SMT گوشی هوشمند بدون تنظیم

برنامه ریزی متعادل، عملکرد بهینه هزینه را در کل چرخه عمر محصول تضمین می کند.

8. اشتباهات رایج هنگام انتخاب خطوط SMT برای تولید روشنایی LED

برخی از خطاهای تکراری عبارتند از:

• اولویت دادن به سرعت بر ثبات

• دست کم گرفتن تاثیر قوام حرارتی

• نادیده گرفتن چالش های طولانی مدت رسیدگی به PCB

• تلقی LED SMT به عنوان یکسان با مونتاژ لوازم الکترونیکی مصرفی

اجتناب از این اشتباهات در مراحل اولیه باعث صرفه جویی در هزینه و استرس عملیاتی می شود.

برای سازندگانی که به دنبال پایداری طولانی مدت هستند، یک خط تولید کامل SMT برای روشنایی LED باید به عنوان یک سیستم یکپارچه طراحی شود تا مجموعه ای از ماشین های فردی.

نتیجه گیری: ساخت یک خط تولید LED SMT پایدار، مقیاس پذیر و قابل اعتماد

انتخاب خط تولید SMT مناسب برای تولید روشنایی LED نیاز به تغییر ذهنیت دارد. موفقیت با حداکثر سرعت یا کمترین هزینه اولیه تعریف نمی شود، بلکه با ثبات طولانی مدت، قابلیت اطمینان و مقیاس پذیری تعریف می شود.

یک خط LED SMT با طراحی خوب ارائه می دهد:

• کیفیت لحیم کاری پایدار

• عملکرد نور ثابت

• کار مجدد و ریسک گارانتی کمتر

• رشد تولید پایدار

با تمرکز بر الزامات فرآیند واقعی به جای مشخصات اصلی، تولید کنندگان LED می توانند خطوط تولید SMT را ایجاد کنند که هم نیازهای فعلی و هم توسعه آینده را با اطمینان پشتیبانی می کند.
