SM471plus
Hanwha
| مقدار: | |
|---|---|
| دستگاه انتخاب و مکان قابل اعتماد سامسونگ
Hanwha ماشین Pick and Place Samsung را با فناوری اثبات شده برای کارخانههای الکترونیک میسازد. این ماشینها ویژگیهای کلیدی را در همه مدلها به اشتراک میگذارند: دید در حین پرواز که قطعات را در حین حرکت تشخیص میدهد، فیدرهای الکتریکی و پنوماتیکی مخلوط که با تنظیمات موجود برای صرفهجویی در هزینه کار میکنند، و نرمافزار ساده برای برنامهنویسی سریع. آنها بسیاری از اندازه های PCB و انواع قطعات را با دقت بسیار بالا پشتیبانی می کنند. ICT این ماشین آلات قوی Samsung Pick and Place را تامین می کند و خدمات کامل را از طراحی خط تا نصب و آموزش ارائه می دهد. مشتریان تجهیزات قابل اعتماد و کمک متخصص را برای راه اندازی خطوط تولید صاف در هر نقطه از جهان دریافت می کنند.
| معرفی مدل

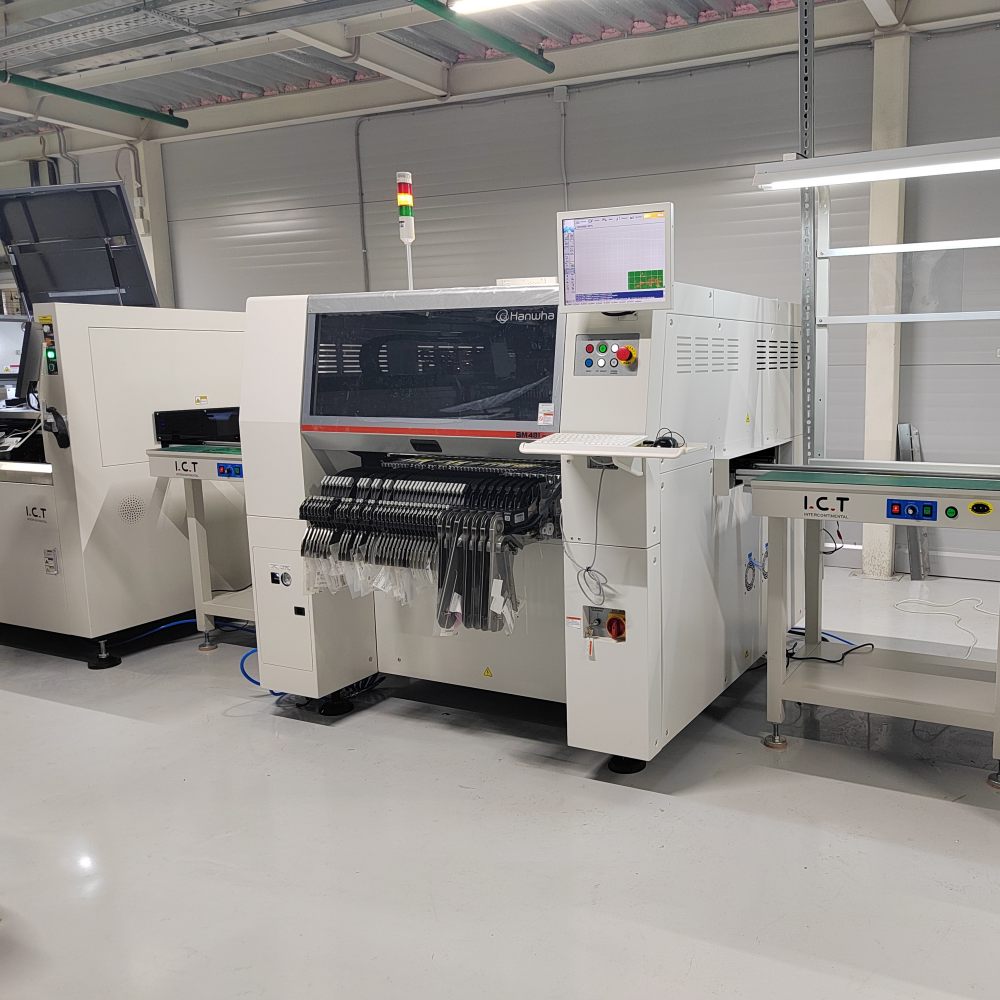

مدل پرسرعت: SM471Plus
SM471Plus سریعترین مدل با یک دروازه و ده دوک در هر سر است. در بهترین شرایط به 78000 CPH می رسد و از دید پرواز برای کار سریع بر روی تراشه های کوچک 0402 استفاده می کند. دقت برای تراشه ها ± 40 میکرومتر و برای آی سی ها ± 50 میکرومتر باقی می ماند. این دستگاه برای خطوط با حجم بالا در کارخانههای لوازم الکترونیکی مصرفی و تلفن همراه که سرعت در آنها اهمیت بیشتری دارد، مناسب است. اندازه استاندارد PCB به 510x460mm می رسد، با گزینه های بزرگتر.
مدل متوسط سرعت انعطاف پذیر: SM481Plus
SM481Plus از یک دروازه با شش دوک در هر سر برای متعادل کردن سرعت و برد استفاده می کند. به 40000 CPH می رسد در حالی که قطعات بزرگتر را تا 42 میلی متر جابجا می کند. دقت برای آی سی های با دید مرحله ای به ± 30 میکرومتر افزایش می یابد. کارخانجات صنعت خودرو و لوازم خانگی این مدل را برای دوره های تولید ترکیبی انتخاب می کنند. از بردهای بسیار طولانی تا 1500 میلی متر در راه اندازی تک خط پشتیبانی می کند و انعطاف پذیری واقعی را برای کارهای مختلف ارائه می دهد.
مدل چند منظوره: SM482Plus
SM482Plus شش اسپیندل را در یک دروازه برای عملکرد 30000 CPH به ارمغان می آورد. با اجزای عجیب و غریب و تخته های بزرگ تا 1200x510 میلی متر عالی است. دید مرحله ای دقت را در 30 میکرومتر ± برای آی سی ها حفظ می کند. تولیدکنندگان نورپردازی و نمایشگر زمانی این مدل را انتخاب می کنند که نیاز به قرار دادن قطعات بزرگ یا غیرعادی بدون کاهش سرعت دارند. وظایف سختی را انجام می دهد که ماشین های دیگر روزانه با آنها دست و پنجه نرم می کنند.
مدل انعطاف پذیر پیشرفته: DECAN L2
DECAN L2 دو دروازه با شش دوک را برای قدرت چند کاره واقعی اجرا می کند. این 56000 CPH را قرار می دهد و اجزای عریض را تا ارتفاع 55 میلی متر مدیریت می کند. دید پرواز دقت تراشه ± 28 میکرومتر را ارائه می دهد. کارخانههای LED و تولیدکنندگان پنلهای بزرگ از این دستگاه Pick and Place Samsung برای کارایی دو لاین و کارهای برد بزرگ تا طول 1200 میلیمتر استفاده میکنند. این قابلیت کارهای سنگین را برای خطوط سریع به ارمغان می آورد.
| مشخصات
| پارامتر | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| سرعت قرار دادن (بهینه) | 78000 CPH | 40،000 سانتی متر در ساعت | 30000 CPH | 56000 CPH |
| تعداد اسپیندل | 10 دوک / سر (1 دروازه ای) | 6 دوک / سر (1 دروازه ای) | 6 دوک / سر (1 دروازه ای) | 6 دوک / سر (2 دروازه) |
| دقت قرار دادن (تراشه) | ±40 میکرومتر (0402) | ±40 میکرومتر (0402) | ±40 میکرومتر (0402) | ± 28 میکرومتر (03015) |
| دقت قرار دادن (IC) | ± 50 میکرومتر | ± 30 میکرومتر | ± 30 میکرومتر | ± 25 میکرومتر |
| محدوده کامپوننت | 0402 ~ □14mm (H12mm) | 0402 ~ □42mm (H15mm) | 0402 ~ □55mm (H15mm) | 0402 ~ □21mm (H12mm، تا □55mm انتخابی) |
| حداکثر اندازه PCB (استاندارد) | 510 × 460 میلی متر | 460 در 400 میلی متر | 740 × 460 میلی متر | 510 × 460 میلی متر |
| حداکثر اندازه PCB (اختیاری) | 610 × 460 میلی متر | 1500 × 460 میلی متر | 1200 × 510 میلی متر | تا 1200 در 460 میلی متر |
| ظرفیت فیدر (8 میلی متر) | 120ea | 120ea | 120ea | 120ea |
| سیستم بینایی | پرواز پرواز | چشم انداز مرحله | چشم انداز مرحله | پرواز پرواز |
| محصولات مرتبط SMT بیشتر
ICT خطوط کامل تولید SMT با کیفیت بالا را در اطراف دستگاه Samsung Pick and Place ایجاد می کند. ما لودرهای خلاء که بردها را تمیز نگه میدارند، چاپگرهای خودکاری که دقیقاً خمیر را اعمال میکنند، اجاقهای جریان مجدد چند ناحیهای که اتصالات لحیم کاری قوی ایجاد میکنند و سیستمهای AOI پیشرفته که هر نقصی را برطرف میکنند، عرضه میکنیم. تمام تجهیزات برای جریان روان به طور محکم به هم متصل می شوند. این راهاندازی کامل بازده را افزایش میدهد، هزینه را کاهش میدهد و در برابر استفاده روزانه سخت در کارخانههای خودروسازی، پزشکی، روشنایی و لوازم الکترونیکی مصرفی مقاومت میکند. تابلوهای تمام شده برای مشتریان واقعی آماده بیرون می آیند. ما کل خط را از ابتدا تا انتها برنامه ریزی و پشتیبانی می کنیم.
| نام محصول | هدف در خط SMT |
|---|---|
| خط SMT | خط SMT با قابلیت ردیابی کاملاً خودکار ترکیه. |
| لودر PCB | به طور خودکار PCB های لخت را در خط بارگذاری می کند. |
| چاپگر خمیر لحیم | خمیر لحیم کاری را روی پدهای PCB با دقت چاپ می کند. |
| دستگاه را انتخاب و قرار دهید | قطعات را به طور دقیق روی PCB ها نصب می کند. |
| اجاق گاز | لحیم کاری را ذوب می کند تا اتصالات جامد ایجاد کند. |
| دستگاه بازرسی | دستگاه های بازرسی SMT مانند AOI، SPI، اشعه ایکس و بازرس استنسیل. |
| تجهیزات قابلیت ردیابی | داده های تولید را ثبت و ردیابی می کند. |
| ویدئوی موفقیت مشتری
دو مهندس ICT برای کمک به یک تولید کننده LED به تاجیکستان پرواز کردند. مشتری دو خط کامل SMT با چندین ماشین Pick and Place Samsung، به علاوه یک خط DIP، یک خط پوشش، یک خط توزیع و یک خط مونتاژ لامپ LED دریافت کرد. این ویدیو نشان میدهد که تجهیزات به سلامت وارد میشوند، مهندسان جعبهها را تخلیه میکنند، ماشینها را مونتاژ میکنند و قدم به قدم به کارگران محلی آموزش میدهند. خطوط به آرامی شروع به کار کردند. کارکنان انواع مختلفی از لامپ ها و چراغ های LED را تولید کردند. در پایان، مشتری بازخورد مثبت قوی در مورد راه اندازی سریع و کیفیت عالی محصول داد.
| خدمات و پشتیبانی آموزشی
ICT خدمات و آموزش کامل را برای هر دستگاه انتخاب و مکان سامسونگ ارائه می دهد. تیم ما با تجزیه و تحلیل نیاز و برنامه ریزی خط شروع می کند، سپس حمل و نقل، نصب و آموزش در محل را انجام می دهد. مهندسان برای کمک فنی و رفع سریع به سراسر جهان سفر می کنند. ما بهبودهای فرآیند و ارتقاءهای آینده را راهنمایی می کنیم تا خطوط را در اوج کارایی خود نگه داریم. مشتریان دانش و پشتیبانی مورد نیاز برای موفقیت طولانی مدت و حداقل زمان خرابی در کارخانه های خود را به دست می آورند.
| توصیفات مشتری
مشتریان از مهندسان فناوری اطلاعات و ارتباطات به دلیل کمک ماهر و صبورانه آنها در محل به شدت صحبت می کنند. آنها برای عملکرد ثابت روزانه به دستگاه Samsung Pick and Place اعتماد دارند. بسته بندی ایمن از تجهیزات در طول مسیرهای حمل و نقل طولانی محافظت می کند. تیم ما به سوالات سریع و اغلب در همان روز پاسخ می دهد. بسیاری از مشتریان می گویند آموزش شفاف به آنها امکان می دهد تولید کامل را به سرعت شروع کنند و بدون اتلاف وقت یا مواد به نتایج با کیفیت بالا برسند.
| گواهینامه ها و استانداردها
ICT گواهینامه های مهم جهانی را حفظ می کند که کیفیت و ایمنی را ثابت می کند. ما دارای نشان CE برای استانداردهای ایمنی اروپا، انطباق RoHS برای حفاظت از محیط زیست و ISO9001 برای سیستم های مدیریت سازگار هستیم. چندین حق ثبت اختراع، نوآوری های خود ما در فناوری SMT را پوشش می دهد. این گواهیها نشان میدهد که هر دستگاه Samsung Pick and Place و خدمات مرتبط با قوانین سختگیرانه بینالمللی برای قابلیت اطمینان، ایمنی کارگران و شیوههای تولید سبز مطابقت دارد.
| درباره شرکت و کارخانه ICT
ICT مراکز تحقیق، توسعه و تولید خود را در چین راه اندازی می کند. ما 89 نفر از جمله 20 مهندس ماهر را استخدام می کنیم و از زمان شروع در سال 2012 به سرعت رشد کرده ایم. این شرکت اکنون به بیش از 1600 مشتری در 72 کشور جهان با راه حل های کامل تولید لوازم الکترونیکی خدمات ارائه می دهد. مراحل تست دقیق و کنترل کیفیت کامل در هر فرآیند کارخانه انجام می شود. این سیستم قوی تجهیزات و خدمات قابل اعتمادی را به مشتریان در سراسر جهان ارائه می دهد.
