چاپگر صفحه نمایش SMT کارایی را در مونتاژ PCB با چاپ سریع و دقیق بهبود می بخشد.
الف دقت تکرار بالا را برای چاپ های ثابت تضمین می کند.
ب پشتیبانی از چاپ چسب برای افزایش انعطاف پذیری تولید.
ج برای نتایج مطلوب، فشار اسکاج را به طور خودکار تنظیم می کند.
د شابلون ها را با حالت های خشک، مرطوب و خلاء تمیز می کند.
ه. موقعیت یابی سریع PCB را با سیستم چند منظوره ارائه می دهد.
f. نصب و آموزش تخصصی توسط مهندسین ICT را ارائه می دهد.
g. بازخورد فشار در زمان واقعی را برای کنترل بهتر ارائه می دهد.
ICT-5151
I.C.T
| مقدار: | |
|---|---|
| چاپگر صفحه نمایش ICT-5151 SMT
چاپگر صفحه ای ICT-5151 SMT یک انتخاب برتر برای چاپ SMT کارآمد است که اندازه های PCB از 50x50mm تا 510x510mm و فریم های شابلون تا 737x737mm را مدیریت می کند. با زمان چرخه کمتر از 7 ثانیه، تولید سریع و تکرارپذیری بالا را ارائه می دهد، که برای وسایل الکترونیکی مانند LED و تلویزیون های LCD ایده آل است. ویژگی‌ها عبارتند از کالیبراسیون خودکار PCB، فشار اسکاج قابل تنظیم، و جداسازی چند روشی شابلون برای چاپ‌های تمیز و دقیق. این دستگاه به راحتی با استانداردهای SMEMA ادغام می شود و شامل گزینه هایی مانند بازرسی دو بعدی و سیستم های خلاء است. فناوری اطلاعات و ارتباطات از مشتریان با راه اندازی و آموزش کامل پشتیبانی می کند و عملکرد روان را تضمین می کند. این چاپگر صفحه نمایش SMT بهره وری را افزایش می دهد و نیازهای مختلف در تولید مدرن را برآورده می کند.
| نشان
چاپگر صفحه نمایش ICT-5151 SMT دارای دقت موقعیت یابی ± 0.01 میلی متر و دقت چاپ 0.0125 ± میلی متر است که هر بار نتایج ثابتی را تضمین می کند. این دقت برای مونتاژ PCB با کیفیت بالا، به ویژه برای لوازم الکترونیکی پیچیده مانند LED ها و اجزای خودرو، حیاتی است. این دستگاه از کنترل های موتور پیشرفته و ریل های لغزنده پایدار برای حفظ دقت در حین کار استفاده می کند. این ویژگی باعث کاهش خطا، صرفه جویی در زمان و هزینه برای تولیدکنندگان می شود. چه برای دسته های کوچک یا بزرگ، چاپگر عملکرد قابل اعتمادی را ارائه می دهد و آن را به ابزاری قابل اعتماد در خطوط SMT تبدیل می کند.
این چاپگر صفحه نمایش SMT دارای یک سیستم تنظیم فشار خودکار برای چاپ عالی است. سر چاپ معلق که به طور مستقل توسعه یافته است، فشار را در زمان واقعی متعادل می کند و با انواع مختلف PCB و نیازهای خمیر لحیم کاری سازگار می شود. این کار یکنواخت را تضمین می کند و از آسیب دیدن تخته های ظریف جلوگیری می کند. مکانیسم بازخورد سیستم اجازه تنظیمات سریع را می دهد و کارایی را بهبود می بخشد. ایده آل برای خطوط تولید که محصولات متنوعی مانند تلویزیون های LCD و STB را مدیریت می کنند، این ویژگی کیفیت خروجی را افزایش می دهد و تلاش دستی را کاهش می دهد.
ICT-5151 یک سیستم تمیز کردن همه کاره با حالت های خشک، مرطوب و خلاء برای شابلون ها ارائه می دهد. قطعات تمیزکننده مجزا و موتور اگزوز قوی، حذف موثر باقیمانده‌ها و حفظ کیفیت چاپ را تضمین می‌کند. سیستم اسپری منحصر به فرد محلول تمیزکننده را به طور یکنواخت از بالا به پایین اعمال می کند، در حالی که نرم افزار استفاده از الکل و کاغذ را برای صرفه جویی در مواد کنترل می کند. این ویژگی از عملکرد مداوم پشتیبانی می کند، که برای تولید با حجم بالا اقلامی مانند لوازم الکترونیکی سینمای خانوادگی بسیار مهم است. این چاپگر را با حداقل زمان خرابی در بهترین حالت نگه می دارد.
| مشخصات
| مدل | ICT-4034 | ICT5134 | ICT-5151 |
| اندازه قاب (میلی متر) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| اندازه PCB (میلی متر) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| جهت حمل | چپ راست ؛ راست چپ ؛ چپ چپ ؛ راست | ||
| سیستم پشتیبانی | پین مغناطیسی/جدول تنظیم شده/پشتیبانی | ||
| سیستم بستن | بستن جانبی (نازل خلاء، فشار Z جمع شونده خودکار گزینه ای است) | ||
| سر چاپگر | دو سر پرینت موتوری مستقل | ||
| نوع اسکاج | فولاد ضد زنگ (استاندارد)، پلاستیک | ||
| سیستم نظافت | خشک ، مرطوب ، خلاء | ||
| بازرسی | بازرسی دو بعدی (استاندارد) | ||
| منبع تغذیه | AC: 10 ± 220٪، 50/60 هرتز، 3 کیلووات | ||
| روش کنترل | کنترل کامپیوتر | ||
| بعد (میلی متر) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| مدل | ICT-6534 | ICT-6561 | ICT-9060 |
| اندازه قاب (میلی متر) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| اندازه PCB (میلی متر) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| بعد (میلی متر) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* فناوری اطلاعات و ارتباطات همچنان روی کیفیت و عملکرد کار می کند ، مشخصات و ظاهر ممکن است بدون اطلاع خاص به روز شود.

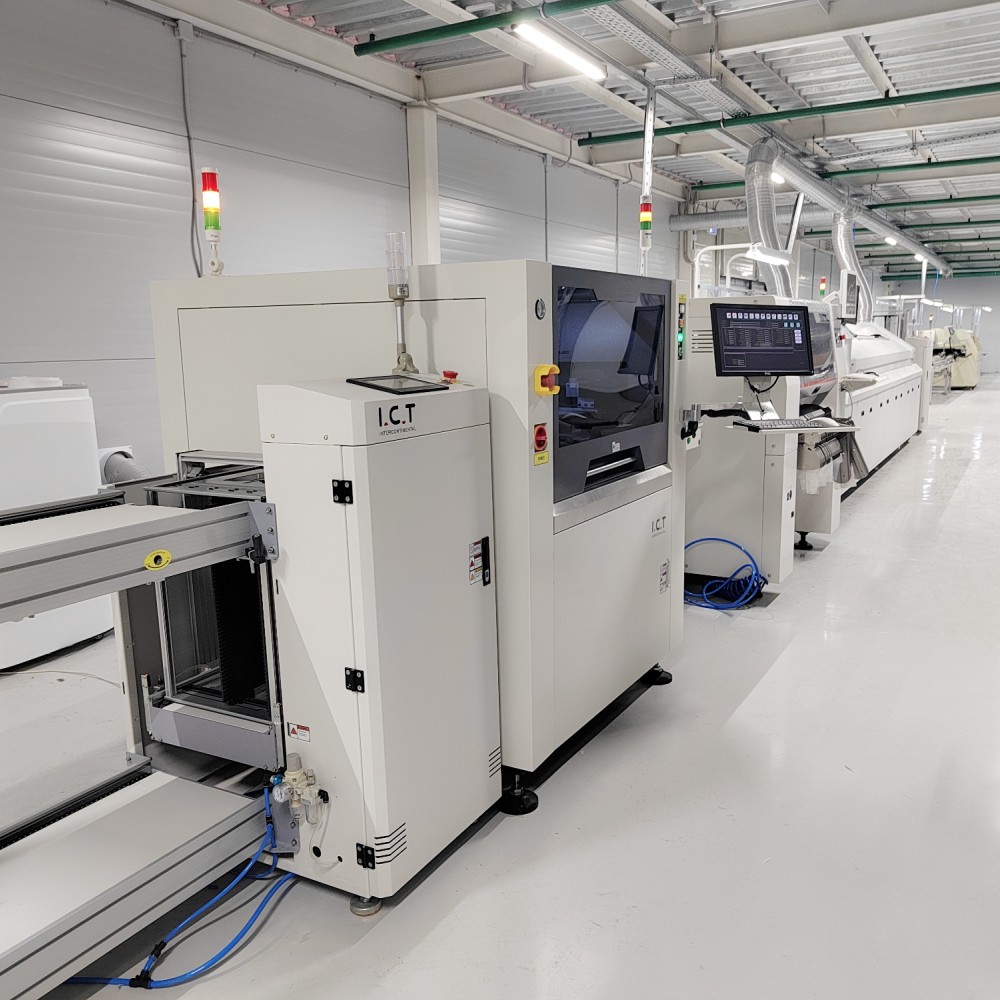

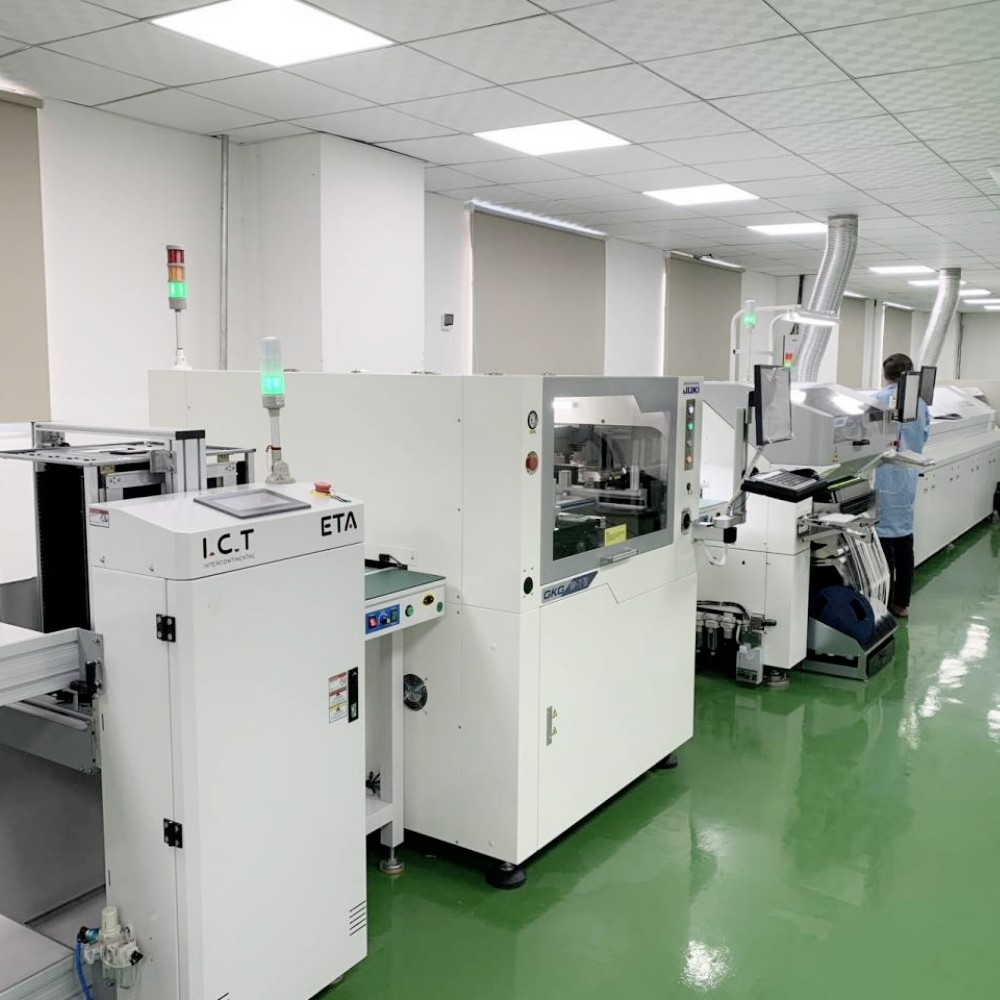

| لیست تجهیزات خط SMT
خط تولید PCBA با کیفیت بالا ما دارای تجهیزات پیشرفته برای مونتاژ PCB کارآمد و دقیق است. خط SMT کاملاً خودکار شامل یک لودر، یک چاپگر خودکار برای کاربرد دقیق خمیر لحیم کاری، یک دستگاه انتخاب و جابجایی برای قرار دادن دقیق قطعات، یک کوره جریان مجدد برای لحیم کاری مطمئن و یک سیستم AOI برای بازرسی کامل نقص است. این خط تولید PCBA با کیفیت بالا، عملکرد روان، قابلیت اطمینان بالا و مونتاژ SMT کم هزینه را تضمین می کند و نیازهای مختلف صنعت را برآورده می کند.
| نام محصول | هدف در خط SMT |
|---|---|
| لودر PCB | به طور خودکار PCB های لخت را در خط بارگذاری می کند. |
| چاپگر خمیر لحیم | خمیر لحیم کاری را روی پدهای PCB با دقت چاپ می کند. |
| دستگاه را انتخاب و قرار دهید | قطعات را به طور دقیق روی PCB ها نصب می کند. |
| اجاق گاز | لحیم کاری را ذوب می کند تا اتصالات جامد ایجاد کند. |
| دستگاه AOI | اتصالات لحیم کاری و عیوب قرارگیری را بررسی می کند. |
| دستگاه SPI | ارتفاع و کیفیت خمیر لحیم کاری را بررسی می کند. |
| تجهیزات قابلیت ردیابی | داده های تولید را ضبط و ردیابی می کند: ماشین علامت گذاری لیزری / نصب کننده برچسب / چاپگر جوهرافشان |
| ویدئوی موفقیت مشتری
در سال 2025، مهندسان فناوری اطلاعات و ارتباطات برای ارائه خدمات نصب و آموزش به کارخانه مشتری، تولید کننده پیشرو روشنایی LED خانگی، سفر کردند. مشتری به یک خط SMT تمام اتوماتیک با 13 دستگاه به طول 29 متر نیاز داشت، اما فضای آنها به طول 21 متر و عرض 5 متر محدود بود. ICT یک طرح U شکل طراحی کرد که خط را به طول 16 متر و عرض 2.7 متر تنظیم کرد و نیازهای مشتری را برآورده کرد. پس از دو روز نصب و رفع اشکال و به دنبال آن شش روز آموزش تجهیزات و پشتیبانی فنی، پروژه با موفقیت تحویل داده شد. این راه حل توانایی ICT در سفارشی سازی و بهینه سازی خطوط تولید را به نمایش گذاشت و اطمینان حاصل کرد که تولید LED مشتری با راهنمایی متخصص به خوبی اجرا می شود.
| خدمات و پشتیبانی آموزشی
ICT خدمات و آموزش های جامعی را ارائه می دهد تا اطمینان حاصل شود که چاپگر صفحه نمایش SMT شما بهترین عملکرد را دارد. تیم متخصص ما نصب، نگهداری و پشتیبانی فنی در محل را متناسب با نیازهای شما ارائه می دهد. ما جلسات آموزشی مفصلی را برگزار می کنیم، به کارکنان شما آموزش می دهیم که از دستگاه به طور موثر استفاده و نگهداری کنند، راه اندازی، بهره برداری و عیب یابی را پوشش می دهیم. ما با بیش از 25 سال تجربه، فرآیند تولید شما را بهینه سازی می کنیم و با اهداف خاص شما سازگار می شویم. شبکه جهانی 8 شعبه ما زمان پاسخگویی سریع و کمک مداوم را تضمین می کند. به ICT اعتماد کنید تا خط خود را با مراقبت حرفه ای و پشتیبانی مستمر به خوبی اجرا کنید.
| ستایش مشتری
مشتریان تخصص و فداکاری مهندسان ما را دوست دارند و از راهنمایی واضح آنها در هنگام راه اندازی تمجید می کنند. آنها دقت و قابلیت اطمینان SMT Screen Printer را تحسین می کنند و آن را تغییر دهنده بازی برای تولید می نامند. حمل و نقل ایمن و بسته بندی شده ما امتیاز بالایی برای محافظت از تجهیزات در طول حمل و نقل کسب می کند. مشتریان همچنین از پاسخ های سریع ما به مسائل، حل سریع مشکلات برای به حداقل رساندن خرابی ها قدردانی می کنند. این اعتماد نشان دهنده تعهد ICT به خدمات و پشتیبانی با کیفیت است.
| گواهینامه ها و استانداردها
ICT دارای گواهینامه های معتبر از جمله CE، RoHS، ISO9001 و چندین اختراع است که استانداردهای برتر را تضمین می کند. این مدارک نشان دهنده تعهد ما به ایمنی، مراقبت از محیط زیست و مدیریت کیفیت در تولید است. علامت CE مطابقت با قوانین ایمنی اروپا را تضمین می کند، در حالی که RoHS تولید سازگار با محیط زیست را تضمین می کند. گواهینامه ISO9001 کنترل کیفیت دقیق ما را برجسته می کند و پتنت ها طرح های نوآورانه ما را به نمایش می گذارند. برای راه حل های SMT قابل اعتماد به برتری گواهی ICT اعتماد کنید.
| درباره شرکت و کارخانه ICT
ICT یک ارائه دهنده راه حل تجهیزات الکترونیکی پیشرو با تحقیق، توسعه و تولید داخلی است. ما که در سال 2012 تأسیس شد، با استخدام 89 پرسنل در 12000 متر مربع، با 20 مهندس و 8 شعبه در سراسر جهان، به سرعت رشد کردیم. ما به بیش از 1600 مشتری در 72 کشور خدمات ارائه می دهیم و راه حل های SMT را ارائه می دهیم. کارخانه ما دارای فرآیندهای تست دقیق و یک سیستم مدیریت کیفیت قوی است که اطمینان حاصل می کند که هر چاپگر صفحه نمایش SMT استانداردهای بالایی را رعایت می کند. با صندوق ثبت شده 30 میلیون دلاری، ما همچنان به نوآوری و گسترش خود ادامه می دهیم و محصولات قابل اعتماد را در سراسر جهان ارائه می دهیم و در عین حال کنترل کیفیت عالی را حفظ می کنیم.
