SMT Stencil Printer
| مقدار: | |
|---|---|

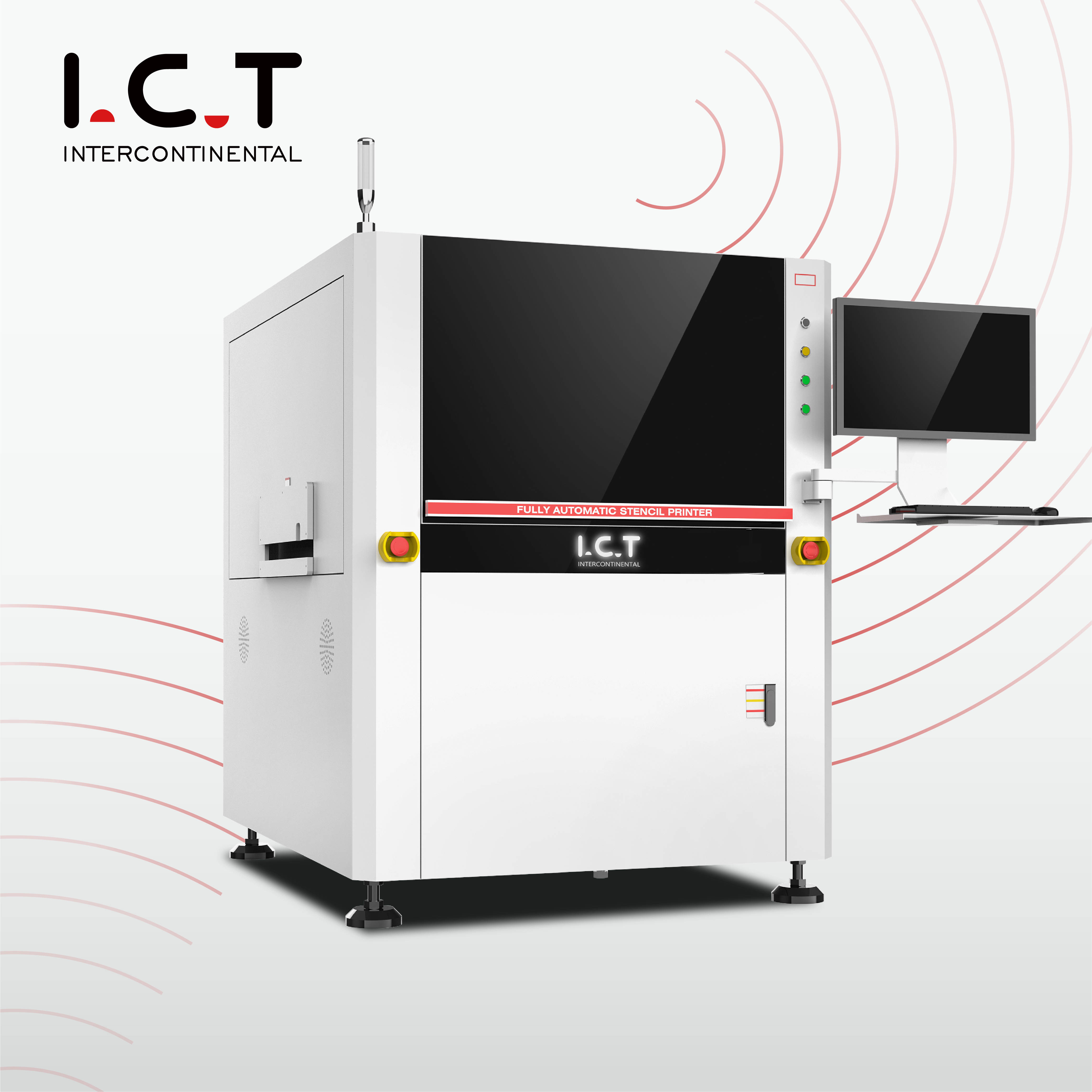

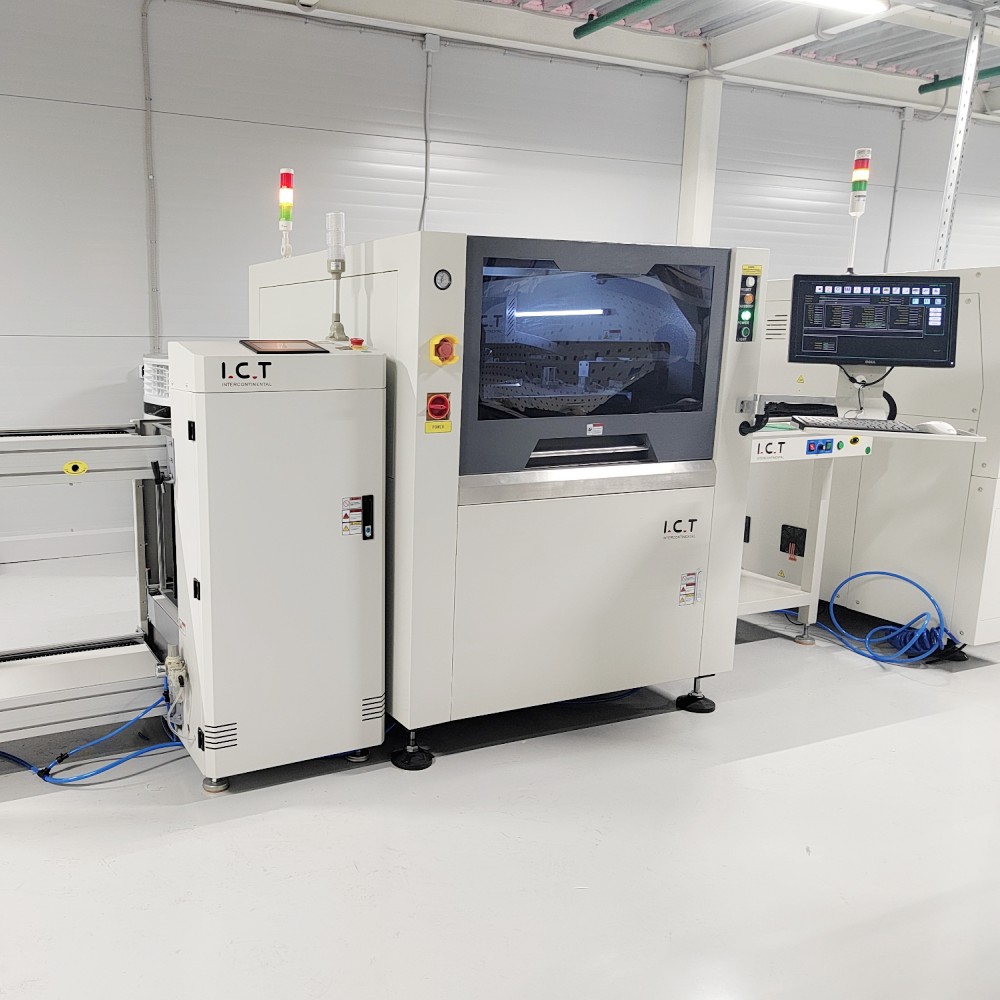

| چاپگر استنسیل کاملاً اتوماتیک SMT
چاپگر استنسیل تمام اتوماتیک SMT از ICT یک انتخاب برتر برای چاپ SMT کارآمد است. با چرخه سریع 7 ثانیه و تکرارپذیری بالا ± 0.01 میلی متر، نیازهای مختلفی مانند تلویزیون LCD و تولید وسایل الکترونیکی خودرو را برآورده می کند. این دستگاه دارای کالیبراسیون PCB خودکار، فشار قابل تنظیم و سیستم های تمیز کردن پیشرفته است. برای سادگی و عملکرد طراحی شده است، از اندازه های شابلون از 470370 میلی متر تا 737737 میلی متر و اندازه های PCB تا 400 * 340 میلی متر پشتیبانی می کند. تخصص ICT نتایج قابل اعتماد را تضمین می کند و آن را برای خطوط تولید مدرن در سراسر جهان ایده آل می کند.
| نشان

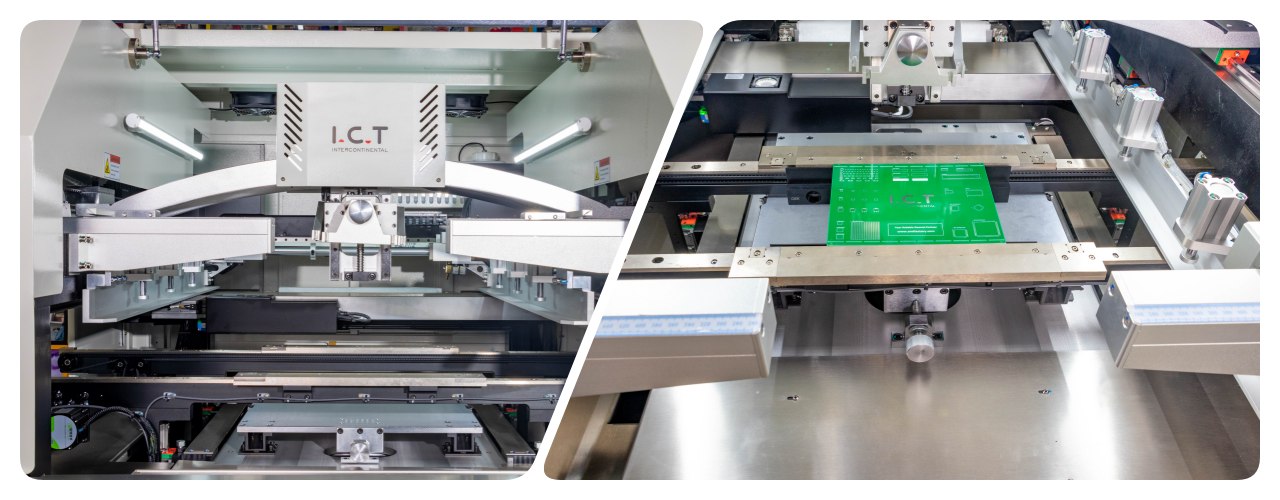

چاپگر SMT استنسیل دقت بالایی را با دقت موقعیت یابی مجدد 0.01 ± و دقت چاپ 0.025 ± میلی متر ارائه می دهد. این کار استفاده مداوم خمیر لحیم کاری روی PCBها را تضمین می کند و خطاهای تولید را کاهش می دهد. این دستگاه از قطعات کنترل سروو پیشرفته برای عملکرد پایدار استفاده می کند، که آن را برای قطعات الکترونیکی دقیق مانند محصولات LED و STB عالی می کند. عملکرد قابل اعتماد آن باعث صرفه جویی در زمان و بهبود کیفیت می شود و نیازهای تولید کنندگان جهانی را برآورده می کند.

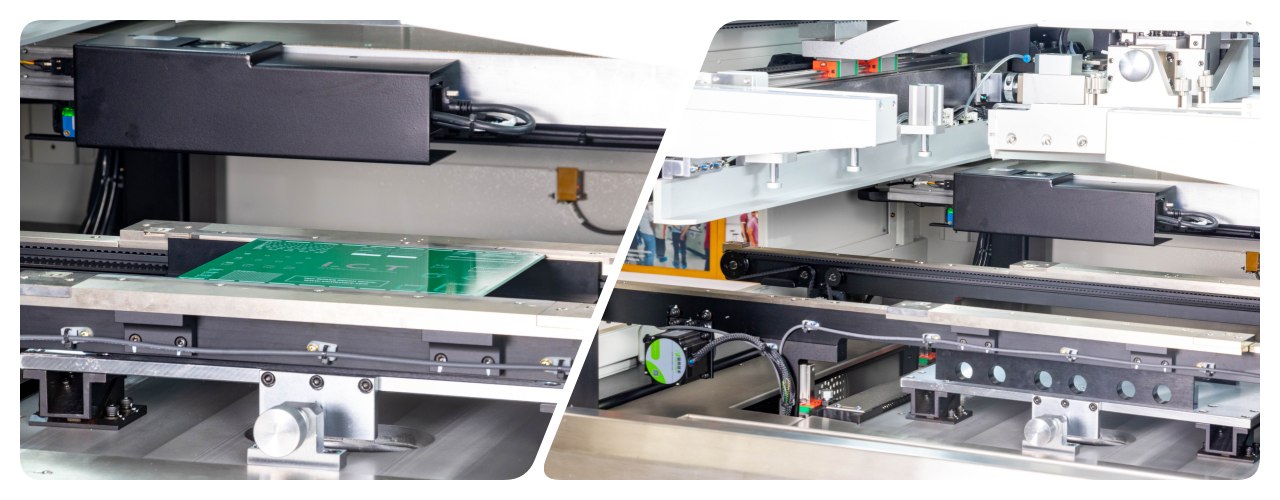

این چاپگر استنسیل SMT تمام اتوماتیک دارای سیستم کالیبراسیون PCB خودکار است. موقعیت PCB را قبل از چاپ به طور دقیق تنظیم می کند و از تراز کامل با شابلون اطمینان می دهد. این ویژگی، همراه با یک پلت فرم قابل برنامه ریزی بالابر، از ضخامت های مختلف PCB از 0.4 میلی متر تا 6 میلی متر پشتیبانی می کند. راندمان تولید را افزایش می دهد و برای کاربردهای مختلف، از جمله سینمای خانوادگی و وسایل الکترونیکی خودرو ایده آل است.

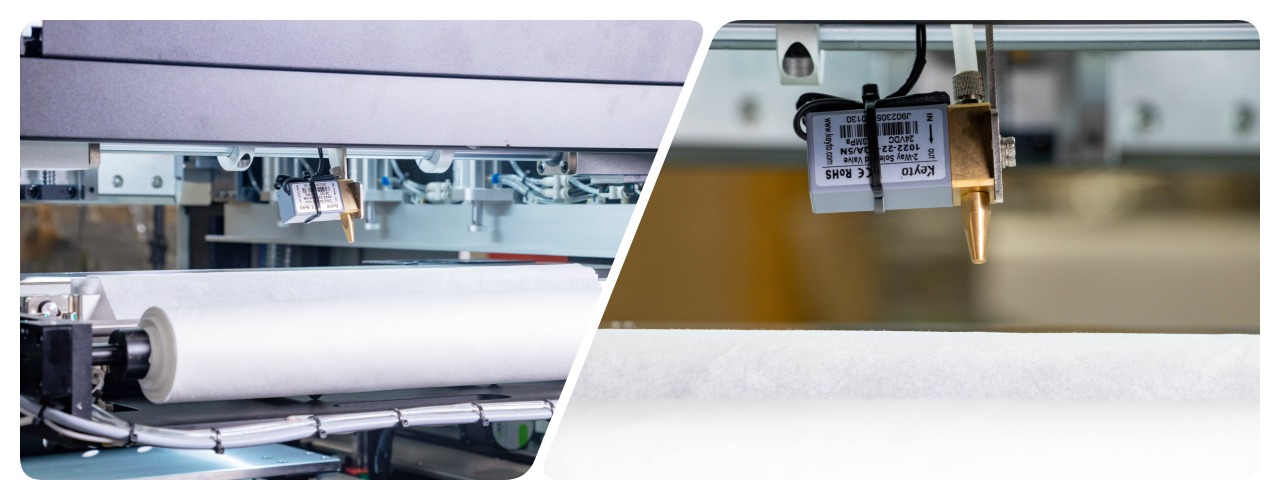

این چاپگر دارای یک سیستم تمیز کردن همه کاره با حالت‌های خشک، مرطوب و خلاء است. جدا کردن قسمت تمیز کننده از CCD، نگهداری موثر شابلون را تضمین می کند. یک سیستم اسپری منحصر به فرد از بالا به پایین به طور یکنواخت تمیز می شود، در حالی که نرم افزار استفاده از الکل و کاغذ را برای صرفه جویی در مواد کنترل می کند. این ویژگی زمان خرابی را کاهش می دهد و چاپ با کیفیت بالا را برای محصولات الکترونیکی عمومی حفظ می کند.
| مشخصات
| مدل | ICT-4034 | ICT5134 | ICT-5151 |
| اندازه قاب (میلی متر) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| اندازه PCB (میلی متر) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| جهت حمل | چپ راست ؛ راست چپ ؛ چپ چپ ؛ راست | ||
| سیستم پشتیبانی | پین مغناطیسی/جدول تنظیم شده/پشتیبانی | ||
| سیستم بستن | بستن جانبی (نازل خلاء، فشار Z جمع شونده خودکار گزینه ای است) | ||
| سر چاپگر | دو سر پرینت موتوری مستقل | ||
| نوع اسکاج | فولاد ضد زنگ (استاندارد)، پلاستیک | ||
| سیستم نظافت | خشک ، مرطوب ، خلاء | ||
| بازرسی | بازرسی دو بعدی (استاندارد) | ||
| منبع تغذیه | AC: 10 ± 220٪، 50/60 هرتز، 3 کیلووات | ||
| روش کنترل | کنترل کامپیوتر | ||
| بعد (میلی متر) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| مدل | ICT-6534 | ICT-6561 | ICT-9060 |
| اندازه قاب (میلی متر) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| اندازه PCB (میلی متر) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| بعد (میلی متر) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* فناوری اطلاعات و ارتباطات همچنان روی کیفیت و عملکرد کار می کند ، مشخصات و ظاهر ممکن است بدون اطلاع خاص به روز شود.

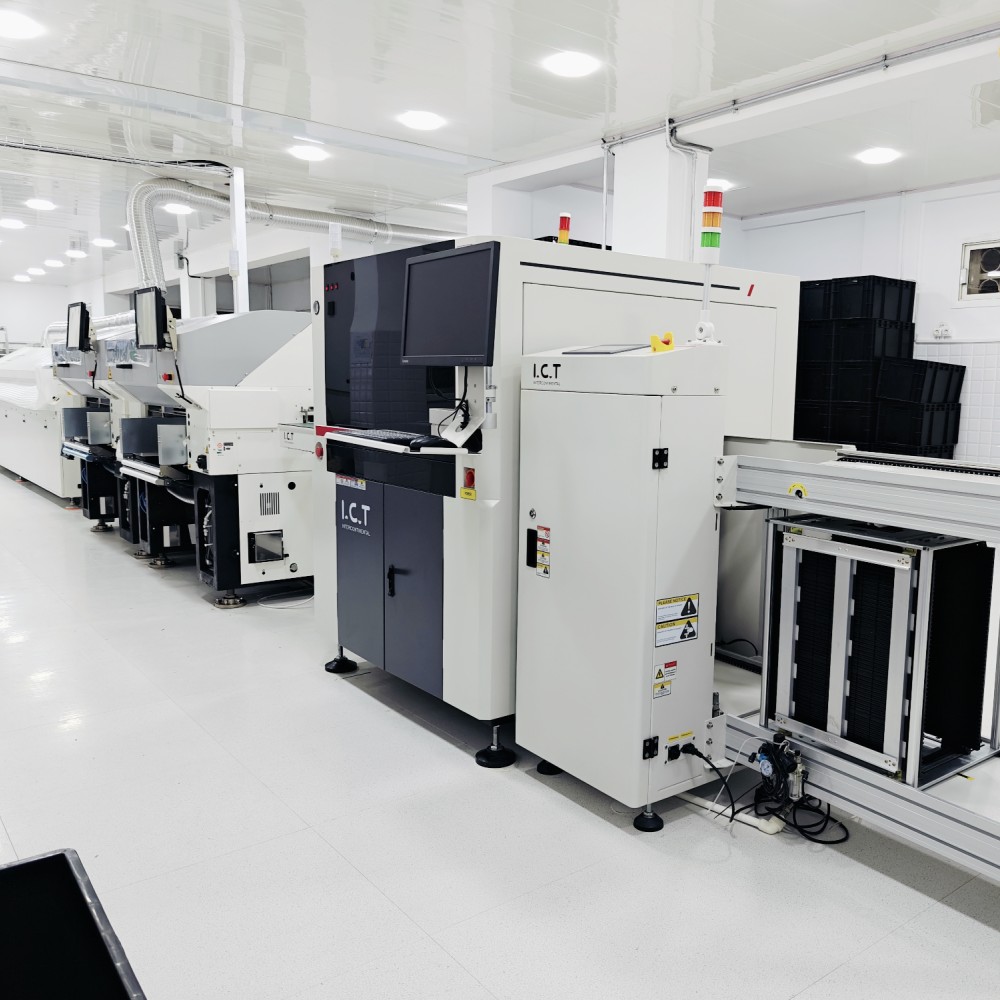

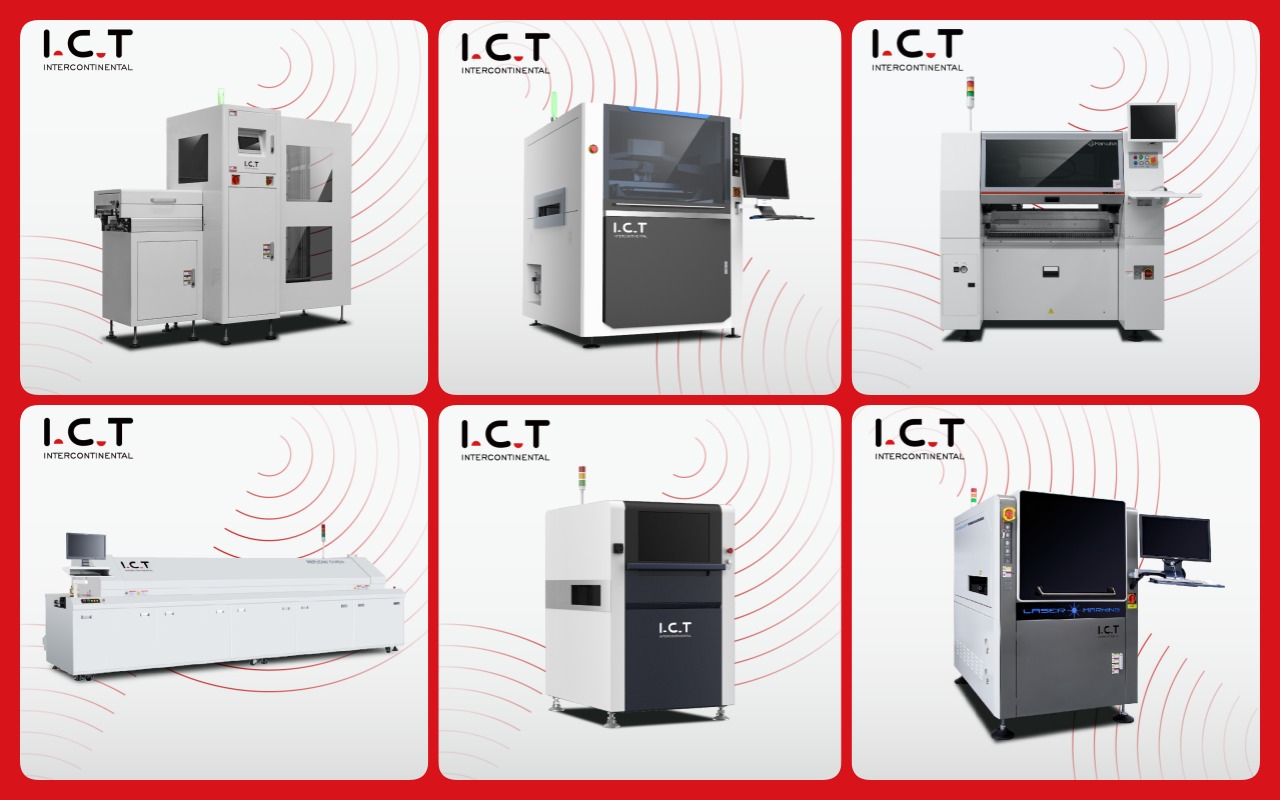

| لیست تجهیزات خط SMT

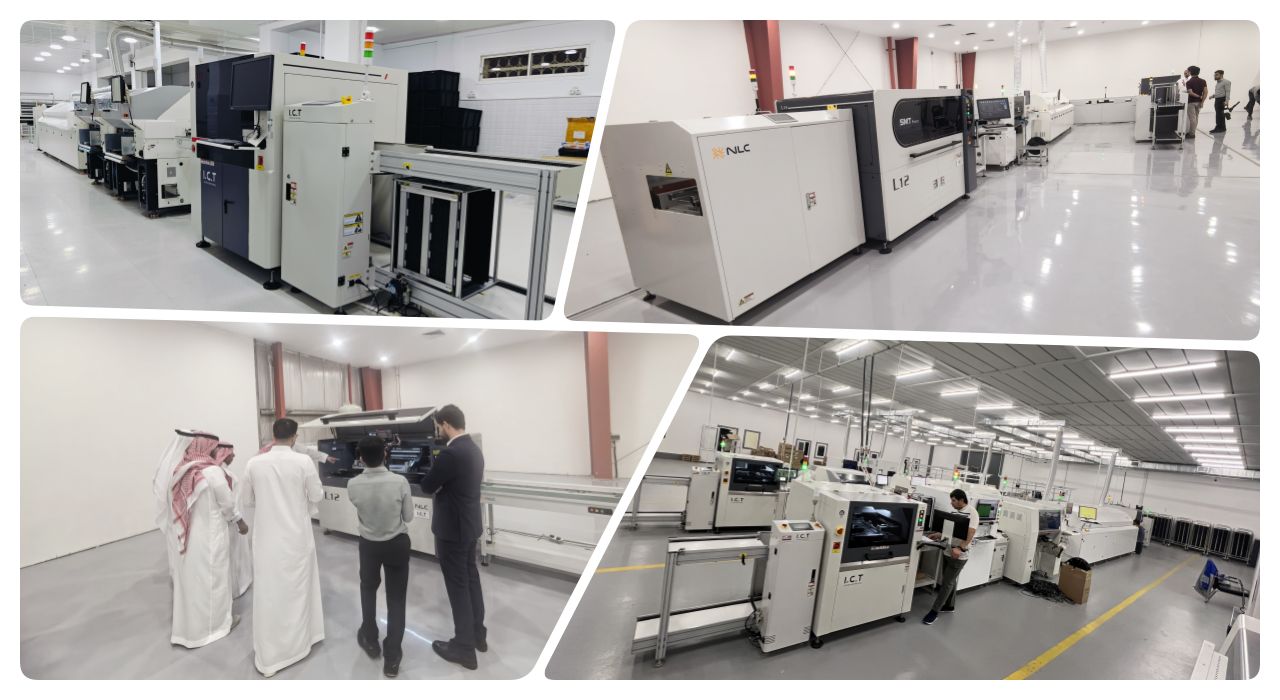

خط تولید PCBA با کیفیت بالا ما دارای تجهیزات پیشرفته برای مونتاژ PCB کارآمد و دقیق است. خط SMT کاملاً خودکار شامل یک لودر، یک چاپگر خودکار برای کاربرد دقیق خمیر لحیم کاری، یک دستگاه انتخاب و جابجایی برای قرار دادن دقیق قطعات، یک کوره جریان مجدد برای لحیم کاری مطمئن و یک سیستم AOI برای بازرسی کامل نقص است. این خط تولید PCBA با کیفیت بالا، عملکرد روان، قابلیت اطمینان بالا و مونتاژ SMT کم هزینه را تضمین می کند و نیازهای مختلف صنعت را برآورده می کند.
| نام محصول | هدف در خط SMT |
|---|---|
| لودر PCB | به طور خودکار PCB های لخت را در خط بارگذاری می کند. |
| چاپگر خمیر لحیم | خمیر لحیم کاری را روی پدهای PCB با دقت چاپ می کند. |
| دستگاه را انتخاب و قرار دهید | قطعات را به طور دقیق روی PCB ها نصب می کند. |
| اجاق گاز | لحیم کاری را ذوب می کند تا اتصالات جامد ایجاد کند. |
| دستگاه AOI | اتصالات لحیم کاری و عیوب قرارگیری را بررسی می کند. |
| دستگاه SPI | ارتفاع و کیفیت خمیر لحیم کاری را بررسی می کند. |
| تجهیزات قابلیت ردیابی | داده های تولید را ضبط و ردیابی می کند: دستگاه علامت گذاری لیزری / نصب کننده برچسب / چاپگر جوهر افشان |
| ویدئوی موفقیت مشتری

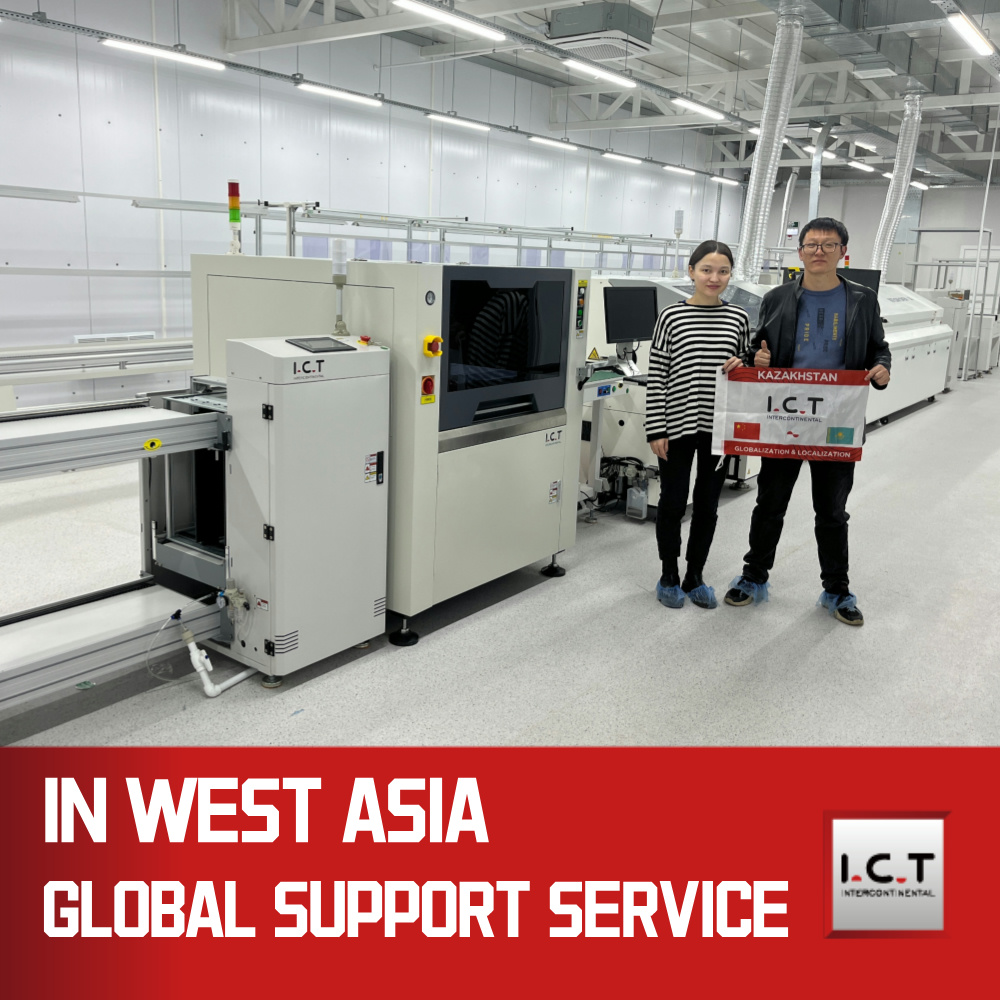

به عنوان یک مشتری اروپایی، ما از خطوط تولید SMT و DIP از ICT هیجان زده هستیم ویدیوی ما خط کامل SMT را به نمایش می گذارد، از جمله لودر، پاک کننده، چاپگر استنسیل SMT، دستگاه جاگذاری JUKI، نوار نقاله، اجاق جریان مجدد، خنک کننده، بافر، AOI و تخلیه کننده NG/OK. خط DIP دارای تسمه نقاله، لحیم کاری موج، تخلیه کننده، فلیپر و تستر ICT است. هر دستگاه به آرامی کار می کند و تولید الکترونیک پیشرفته ما را افزایش می دهد. مهندسان ICT پشتیبانی عالی را ارائه کردند و از یکپارچگی و عملکرد یکپارچه اطمینان حاصل کردند.
| خدمات و آموزش
ICT خدمات و آموزش جامعی را برای چاپگر SMT Stencil ارائه می دهد. تیم ما نصب، نگهداری و پشتیبانی را برای اطمینان از عملکرد کامل تجهیزات شما فراهم می کند. برنامه های آموزشی به اپراتورها می آموزد که چگونه از دستگاه به طور موثر استفاده کنند و فرآیندهای کالیبراسیون و تمیز کردن را پوشش دهند. با مراکز خدمات جهانی، ما پاسخ‌های سریع و پشتیبانی طولانی‌مدت را ارائه می‌کنیم و به شما کمک می‌کنیم تولید را به حداکثر برسانید و هزینه‌ها را کاهش دهید.
| نظرات مشتریان
مشتریان ما مهندسان ICT را به دلیل پشتیبانی ماهر و حل سریع مشکلاتشان دوست دارند. آنها چاپگر SMT Stencil را به دلیل دقت و قابلیت اطمینان بالا ستایش می کنند. بسته بندی قوی و روش های حمل و نقل ایمن نیز امتیاز بالایی دریافت می کند. مشتریان از پاسخ سریع ما به مسائل و حصول اطمینان از صاف بودن خطوط تولید قدردانی می کنند.
| گواهینامه ما
ICT دارای گواهینامه های معتبر مانند CE، RoHS، ISO9001 و پتنت است. این گواهی ها تعهد ما را به کیفیت و ایمنی در تولید چاپگر SMT Stencil ثابت می کند. آنها به مشتریان اطمینان می دهند که محصولات قابل اعتماد و سازگار با محیط زیست مطابق با استانداردهای جهانی هستند.
| درباره ما و کارخانه

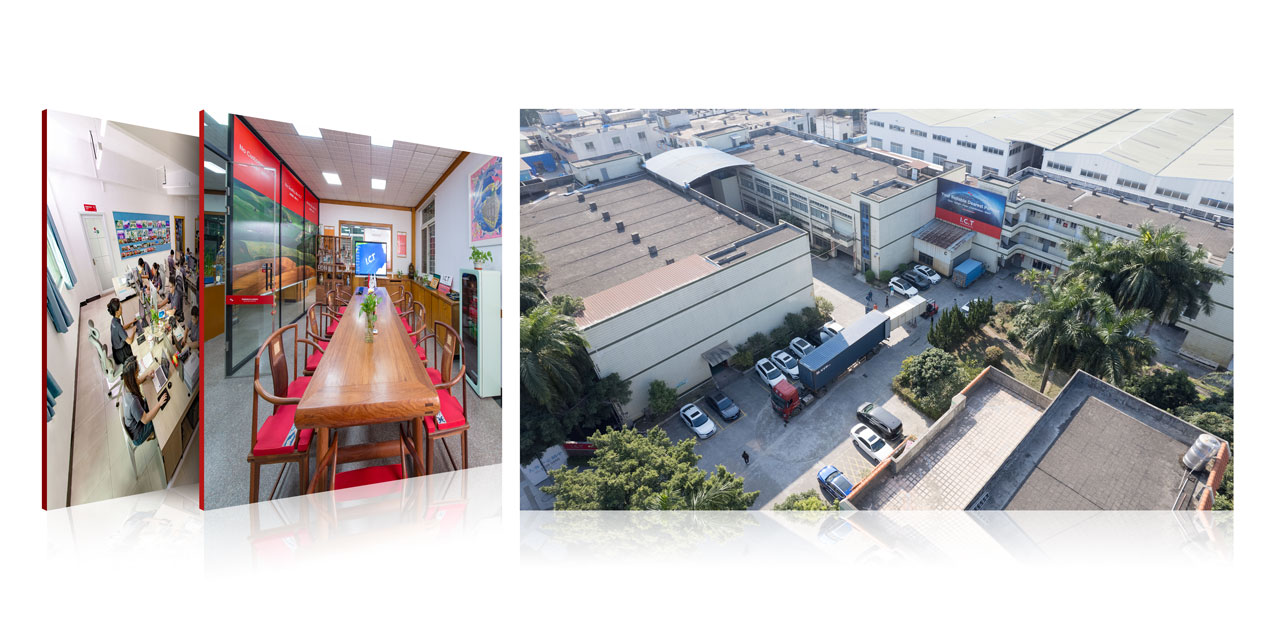

ICT یک شرکت پیشرو با تیم های تحقیق، توسعه و تولید خود است. با بیش از 89 کارمند و رشد سریع، ما به بیش از 1600 مشتری در 72 کشور خدمات ارائه می دهیم. کارخانه ما دارای فرآیندهای تست دقیق و سیستم مدیریت کیفیت قوی است. واقع در Dongguan، چین، ما 12000 متر مربع را پوشش می دهیم و چاپگرهای SMT استنسیل با کیفیت بالا را در سراسر جهان ارائه می دهیم.
