خط تولید کاملاً خودکار برای تولید سوئیچ برق

سوئیچ های برق-به ویژه آنهایی که در محیط های صنعتی و ولتاژ بالا استفاده می شوند-مجامع PCB قوی و قابل اعتماد را درخواست می کنند. این محصولات اغلب شامل خازن های الکترولیتی بزرگ ، ترانسفورماتورها و اتصالات سفارشی هستند که همگی برای تکنیک های سنتی مونتاژ چالش هایی ایجاد می کنند. فناوری سوراخ (THT) به دلیل قدرت مکانیکی برتر و قابلیت اطمینان مشترک لحیم کاری ، راه حل ارجح برای چنین مؤلفه هایی باقی مانده است.

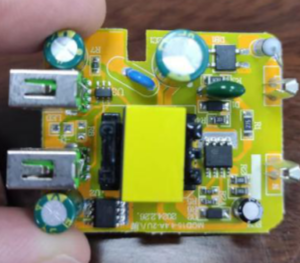

سوئیچ روشن/خاموش PCBA

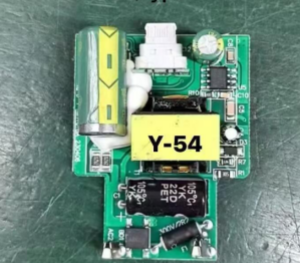

کنترل قدرت PCBA

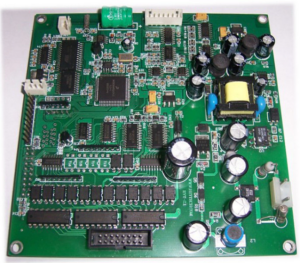

قطع برق PCBA

برنامه میدانی اثبات شده - اروپا

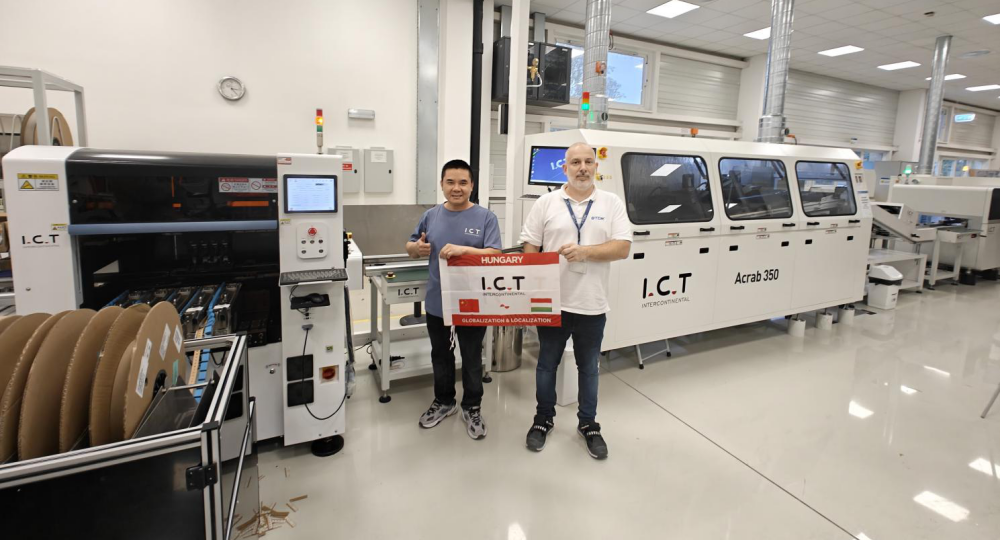

در آوریل 2025 ، فناوری اطلاعات و ارتباطات با موفقیت یک خط کاملاً خودکار را به یک سازنده بزرگ مجارستانی متخصص در سیستم های سوئیچ برق تحویل داد. خط کامل ظرف یک هفته توسط مهندس فناوری اطلاعات و ارتباطات ، پیتر نصب و راه اندازی شد ، که او همچنین تیم مشتری را در بهترین روشهای عملیاتی آموزش داد. این پروژه توانایی ما در برآورده کردن نیازهای پیچیده با کارآیی و تعالی فنی را نشان می دهد.

راه حل ما برای تولید سوئیچ برق

برای رعایت استانداردهای بالای تولید کنندگان سوئیچ برق ، فناوری اطلاعات و ارتباطات یک خط تولید کاملاً خودکار و هوشمند THT را ارائه می دهد که به طور خاص برای مدیریت پروفایل های مؤلفه پیچیده و مراحل فرآیند چالش برانگیز طراحی شده است. در زیر نمونه ای از یک راه حل سفارشی تهیه شده برای مشتری تولید تابلوهای سوئیچ برق در مقیاس بزرگ:

پیکربندی خط تولید THT:

به عنوان نمونه از تولید واقعی PCBA با قدرت بالا توسط مشتری استفاده کنید: اندازه کلی محصول 370 میلی متر*196 میلی متر است.

با توجه به اطلاعات محصول و الزامات فرآیند واقعی ، با در نظر گرفتن مشکلات فرایند و کارآیی در تولید ، خط راه حل زیر برای مشتری پیکربندی شده است.

جریان فرآیند DIP : درج مؤلفه → لحیم کاری موج → بازرسی AOI → جداسازی تخته آنلاین

• نوار نقاله SMT PCB - بارگیری فیکسچر PCB

• دستگاه درج مؤلفه عجیب و غریب -قرار دادن دقیق اجزای غیر استاندارد

• نقاله PCB - حمل و نقل PCB بدون درز

• سیستم لحیم کاری موج -لحیم کاری با راندمان بالا از اجزای درج شده

• WAVE UNLOADER - تخلیه PCB پس از لحیم کاری

• نوار نقاله تقسیم شده - جداسازی فیکسچر

• AOI (بازرسی نوری خودکار) -تجزیه و تحلیل کیفیت لحیم کاری در زمان واقعی

• نوار نقاله را رد کنید - تابلوهای OK/NG را جدا می کند

• دستگاه depaneling درون خطی - جداسازی پانل PCB

داده های راه حل THT:

• نیاز کل انرژی : حداکثر 38 کیلو وات / قدرت در حال اجرا: 10 کیلو وات

• ردپای مورد نیاز : تقریبا. 20m x 5m (100m ²)

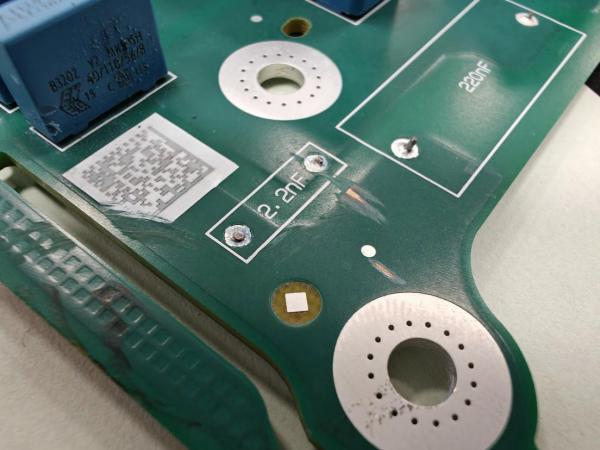

تجزیه و تحلیل کیفیت مفصل لحیم:

میزان نفوذ 100 ٪ قلع ،

بیش از 75 ٪ از استانداردهای IPC.

تخصیص نیروی انسانی خط تولید THT:

• 1 مهندس

• 3 اپراتور

• 1 بازرس کنترل کیفیت

کارکنان انعطاف پذیر را می توان با نیازهای خاص تولید سفارشی کرد.

نحوه سفارشی سازی راه حل THT برای سوئیچ برق ? برای راه حل های رایگان اینجا را کلیک کنید >>>

ویدیو: خط واقعی THT در مونتاژ سوئیچ برق:

وضعیت توسعه

1. فناوری دستگاه افزونه اتوماتیک THT بالغ است.

2. اطلاعات و اتوماسیون تجهیزات همچنان در حال توسعه است و تعداد زیادی از عملیات دستی را کاهش می دهد.

3. سیستم موقعیت یابی بصری: دستگاه های پلاگین مدرن THT به طور کلی از تراز بصری با دقت بالا برای بهبود دقت پلاگین استفاده می کنند

4. بهینه سازی AI-As-Ass: الگوریتم AI را برای بهینه سازی مسیر افزونه و کاهش افزونه های خالی و افزونه های اشتباه معرفی کنید

5. پلاگین مؤلفه ویژه شکل: مانند خازن های الکترولیتی بزرگ ، اتصالات ، ترانسفورماتورها و سایر مؤلفه های قابلیت اطمینان.

مشکلات و راه حل های فرآیند در مونتاژ PCBA سوئیچ برق

مجامع سوئیچ برق اغلب شامل قطعات غیر استاندارد و تقاضای حرارتی بالا هستند. راه حل ما چندین مشکل تولید مشترک را برطرف می کند:

1. مشکلات سازگاری مؤلفه. اجزای غیر استاندارد (مانند خازن های الکترولیتی بزرگ ، ترانسفورماتورها و اتصالات غیر استاندارد) دارای اشکال نامنظم هستند ، تغذیه آن دشوار است و توسط وسایل عمومی قابل ثابت نیست.

راه حل: تأمین فیدر سفارشی با توجه به مؤلفه ها ، مانند فیدر نوار عمودی ، فیدر نوار افقی ، فیدر صفحه ارتعاش و غیره ، نازل های مکش سفارشی یا گیربکس های مکانیکی قطعات را به طور دقیق و قابل اعتماد انتخاب می کنند.

2. تغییر شکل پین منجر به درج ضعیف می شود.

راه حل: CCD Precision پین های مؤلفه را مشخص می کند ، و اندازه افزونه قبل از افزونه برای افزونه مناسب است. علاوه بر این ، سوراخ های پلاگین در صفحه PCB می توانند دو بار قرار بگیرند تا از قابلیت اطمینان این افزونه اطمینان حاصل شود.

3. مسائل مربوط به سازگاری طراحی PCB ، تطبیق ضعیف بین سوراخ ها و قطعات

راه حل: از ابزارهای DFM (تجزیه و تحلیل تولید) (مانند Valor NPI) در مرحله طراحی استفاده کنید

4. درگیری های پلاگین PCB با چگالی بالا. در تابلوهای چند لایه یا تابلوهای با چگالی بالا ، مجاور از طریق سوراخ ها خیلی نزدیک است و در نتیجه تداخل مکانیکی ایجاد می شود

راه حل: دنباله پلاگین (برنامه ریزی مسیر AI) را بهینه کنید و سرهای پلاگین مینیاتوریزه را سفارشی کنید.

5. مشکل درج کنترل نیرو. نیروی بیش از حد به PCB یا مؤلفه ها آسیب می رساند و نیروی بیش از حد کمی باعث درج کاذب می شود.

راه حل: Servo Motor + Sensor Sensor Control Loop Control.

6. مشکل شناور مؤلفه در هنگام جوشکاری

راه حل: دستگاه افزونه اتوماتیک مکانیسم خمش پا را برای محکم کردن اجزای ، اطمینان از قابلیت اطمینان جوش و کاهش نرخ نقص اتخاذ می کند.

7. نفوذ قلع لحیم کاری موج ضعیف است و نمی تواند بیش از 75 ٪ را برآورده کند.

راه حل: شار به طور مساوی تنظیم می شود ، از لحیم کاری دو موج استفاده می شود ، و تنظیم سرعت + انتظار می رود بهترین پارامترها.

8. شوک حرارتی باعث تغییر شکل PCB و پیچ و تاب PCB پس از جوش دما بالا می شود که بر کار بعدی تأثیر می گذارد.

راه حل: از وسایل سنگ مصنوعی برای رفع و محافظت از تخته و مؤلفه ها استفاده کنید.

در ساخت سوئیچ برق PCBA (مجامع صفحه مدار چاپی) ، دقت ، قوام و توان بسیار مهم است. با وجود ابعاد مؤلفه به 370 میلی متر x 196mm و شامل مراحل لحیم کاری و تست پیچیده ، یک خط THT کاملاً خودکار فقط یک گزینه نیست - این یک ضرورت است.

چرا فناوری اطلاعات و ارتباطات را انتخاب می کنیم؟

با بیش از 25 سال تخصص در صنعت ، فناوری اطلاعات و ارتباطات بیش از تجهیزات ارائه می دهد - ما آرامش خاطر را ارائه می دهیم. شبکه پشتیبانی جهانی ما ، ماشین های دارای مجوز با استاندارد CE اروپایی و راه حل های اتوماسیون قابل تنظیم ، ما را به عنوان شریک قابل اعتماد برای تولید کنندگان سوئیچ برق در سراسر جهان تبدیل می کند.

برای به روزرسانی تولید سوئیچ برق خود با اتوماسیون THT آماده هستید؟
