ICT- AI-5146
I.C.T
| مقدار: | |
|---|---|
| ICT Online AOI Inspection Machine AI-5146
دستگاه بازرسی آنلاین ICT aoi AI-5146 از یک دوربین رنگی با دقت بالا برای ثبت تصاویر PCB در زمان واقعی استفاده می کند. از یادگیری عمیق CNN برای تشخیص هوشمندانه نقص قطعات و لحیم کاری استفاده می کند. این دستگاه خط تولید smt آنلاین aoi متناسب با چک های قبل و بعد از جریان مجدد است. هشدارهای کاذب کم، سرعت سریع و راه اندازی آسان را ارائه می دهد. کاربران نتایج پایدار با GR&R زیر 10٪ دریافت می کنند. از کنترل از راه دور و پیوندهای داده MES برای جریان بهتر کارخانه پشتیبانی می کند.
| نشان

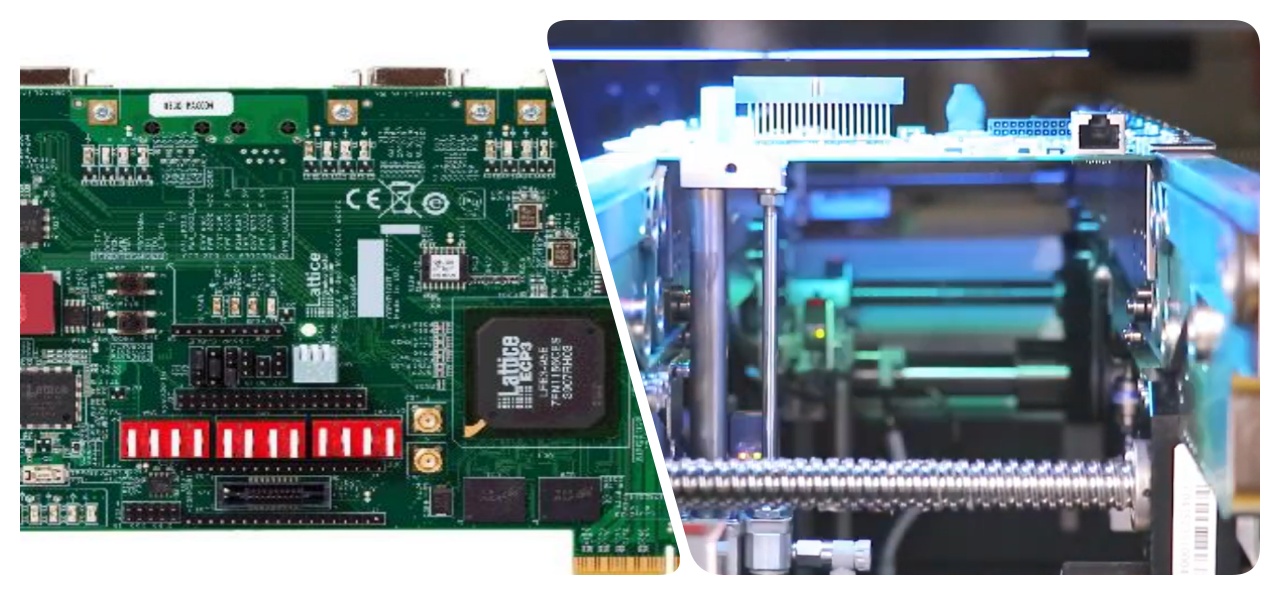

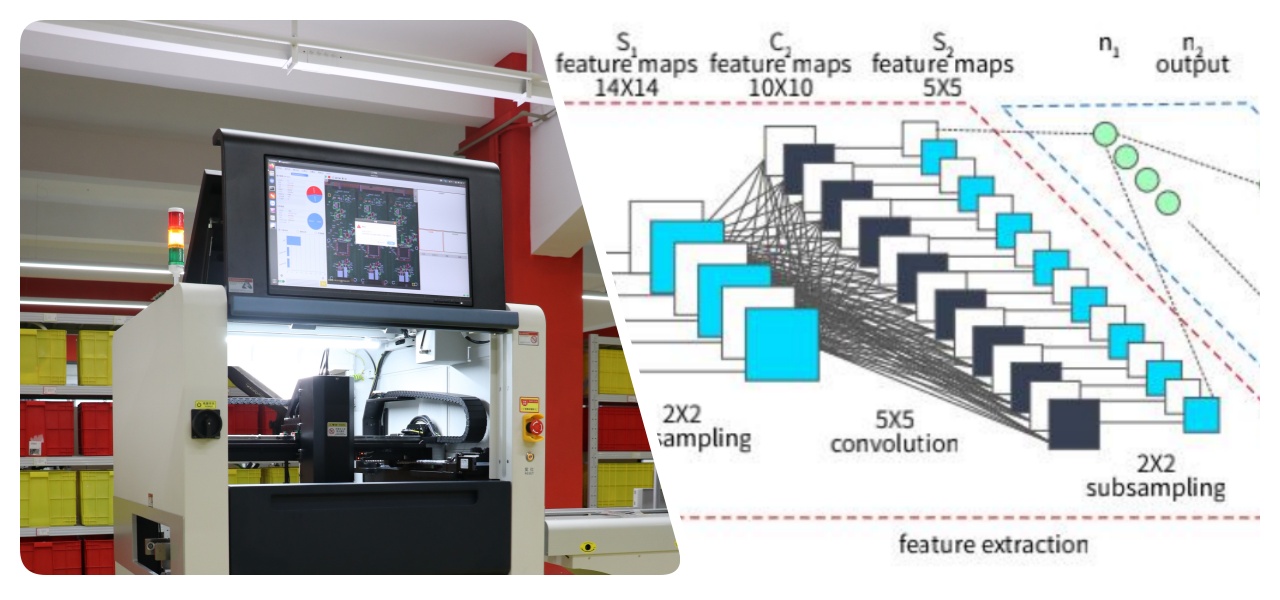

دستگاه PCB خودکار aoi AI-5146W از یادگیری عمیق از طریق CNN برای بهینه سازی کلان داده ها و فعال کردن برنامه نویسی مینیمالیستی هوشمند استفاده می کند. به طور خودکار اجزاء و اتصالات لحیم کاری را با یک کلیک شناسایی می کند و مشکلات مربوط به زمان برنامه ریزی طولانی و آلارم های کاذب بالا را که در روش های سنتی رایج است، حل می کند. آموزش داده شده بر روی مجموعه داده های گسترده، NG را از تخته های OK، حتی با اشکال مختلف اتصالات لحیم کاری، به دقت متمایز می کند. این امر بازرسی‌های اشتباه را کاهش می‌دهد و تعمیم را برای سناریوهای مختلف، مانند رسیدگی به برآمدگی قطعات یا سوراخ‌های پین در لحیم کاری بدون تداخل، افزایش می‌دهد.

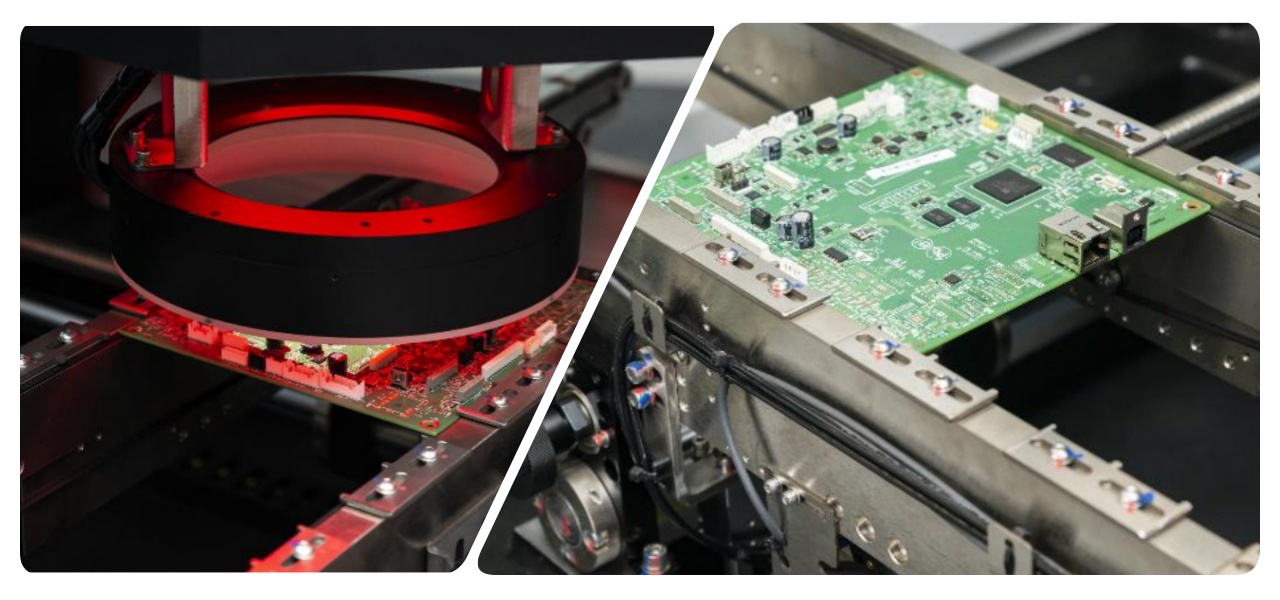

دوربین برتر با سرعت 0.23 ثانیه در هر FOV عکس می گیرد. تراز عمیق حرکت سریع را حفظ می کند. فیلد بعدی را در حین تصویربرداری فیلد فعلی محاسبه می کند. مسیرهای خودکار برنامه ریزی مسیر برای بهره وری. دستگاه بازرسی آنلاین aoi با PCB های بزرگ به راحتی برخورد می کند. با خطوط با حجم بالا بدون کاهش سرعت مطابقت دارد. کاربران در هر شیفت خروجی بیشتری به دست می آورند.
گم شده، کج، پل، لحیم اضافی و موارد دیگر را پیدا می کند. جعبه‌های پین آی‌سی خودکار چندین نقص را به‌طور همزمان قضاوت می‌کنند. رنگ تابلو یا تغییر کاراکتر را نادیده می گیرد. تعمیم، برآمدگی یا انحرافات جزئی را کنترل می کند. دستگاه بازرسی آنلاین aoi نرخ های کاذب پایین را در موارد پیچیده نگه می دارد.
| مشخصات
| مدل | ICT SMT AOI AI-5146 | ICT SMT AOI AI-5146D |
| کامپوننت کوچک | 01005chip، آی سی 0.3 pitch و شکل خاص | |
| Resolution@FOV | 10mm@40*30mm | 15mm@40*30mm |
| دوربین | دوربین دیجیتال صنعتی 12M پیکسلی | |
| لنز | لنز تله مرکزی | |
| نور | انتگرال رنگی RGB+W 4 | |
| سرعت بازرسی | 0.23 ثانیه/FOV | |
| الگوریتم بازرسی | CNN، کنتراست رنگ، تشخیص طرح کلی، بازرسی افست، تطبیق الگو، مقایسه کاراکتر، OCR و غیره. | |
| آیتم بازرسی | جزء: غایب، معکوس، تراز نادرست، شکسته، اضافی، ماده خارجی، لکه دار و غیره. لحیم کاری: لحیم کاری ناکافی، لحیم کاری بیش از حد، پل زدن، لحیم کاری شبه و غیره. موارد دیگر: تشخیص بارکد/تشخیص کد QR/OCR. | |
| اندازه PCB | 50*50mm~510*460mm (حالت تخته بزرگ: از چپ به راست: حداکثر 730*460 میلی متر از راست به چپ: حداکثر 640*460 میلی متر) | 50 * 50 میلی متر ~ 510 * 610 میلی متر (عملیات تک ریلی) 50*50mm~510*330mm (عملکرد دوگانه ریلی) |
| راه آهن | تک ریل | ریل دوتایی |
| ارتفاع PCB | بالا: 25 میلی متر، پایین: 80 میلی متر | بالا: 25 میلی متر، پایین: 30 میلی متر |
| ضخامت PCB | 0.3 ~ 6.0 میلی متر | |
| لبه PCB | 3.7 میلی متر | |
| Warpage PCB | ± 3.0 میلی متر | |
| وزن PCB | حداکثر: 3 کیلوگرم | |
| ارتفاع نقاله | 900 ± 20 میلی متر | |
| با تنظیم | دستی و خودکار | |
| جهت نوار نقاله | L~R یا R~L | |
| قدرت | AC220 50/60 هرتز، 5 آمپر | |
| قدرت نامی | 380 وات | |
| ارتباط | سما | |
| وزن | 750 کیلوگرم | 790 کیلوگرم |
* فناوری اطلاعات و ارتباطات همچنان روی کیفیت و عملکرد کار می کند ، مشخصات و ظاهر ممکن است بدون اطلاع خاص به روز شود.
| لیست تجهیزات خط SMT
خط تولید PCBA با کیفیت بالا ما دارای تجهیزات پیشرفته برای مونتاژ PCB کارآمد و دقیق است. خط SMT کاملاً خودکار شامل یک لودر، یک چاپگر خودکار برای کاربرد دقیق خمیر لحیم کاری، یک دستگاه انتخاب و جابجایی برای قرار دادن دقیق قطعات، یک کوره جریان مجدد برای لحیم کاری مطمئن و یک سیستم AOI برای بازرسی کامل نقص است. این خط تولید PCBA با کیفیت بالا، عملکرد روان، قابلیت اطمینان بالا و مونتاژ SMT کم هزینه را تضمین می کند و نیازهای مختلف صنعت را برآورده می کند.
| ویدئوی موفقیت مشتری
ویدیوی بازاریابی ICT-5146 را تماشا کنید تا دستگاه بازرسی آنلاین aoi را در حال کار ببینید. با نمای بیرونی شیک و نقاط فروش کلیدی شروع می شود. نمای داخلی دوربین با دقت بالا و نورهای RGB+W را نشان می دهد. دستگاه بر روی خط SMT به آرامی کار می کند و تصاویر را در زمان واقعی می گیرد. نسخه آزمایشی برنامه نویسی هوش مصنوعی با یک کلیک شناسه مؤلفه و بررسی لحیم کاری را برجسته می کند. نمونه های نقص مانند پل یا قطعات گم شده را نشان می دهد. راه اندازی سریع و پیوندهای راه دور ظاهر می شوند. پایان عملکرد پایدار در کارخانه را نشان می دهد، عملکرد و سرعت را افزایش می دهد.
| خدمات و پشتیبانی آموزشی

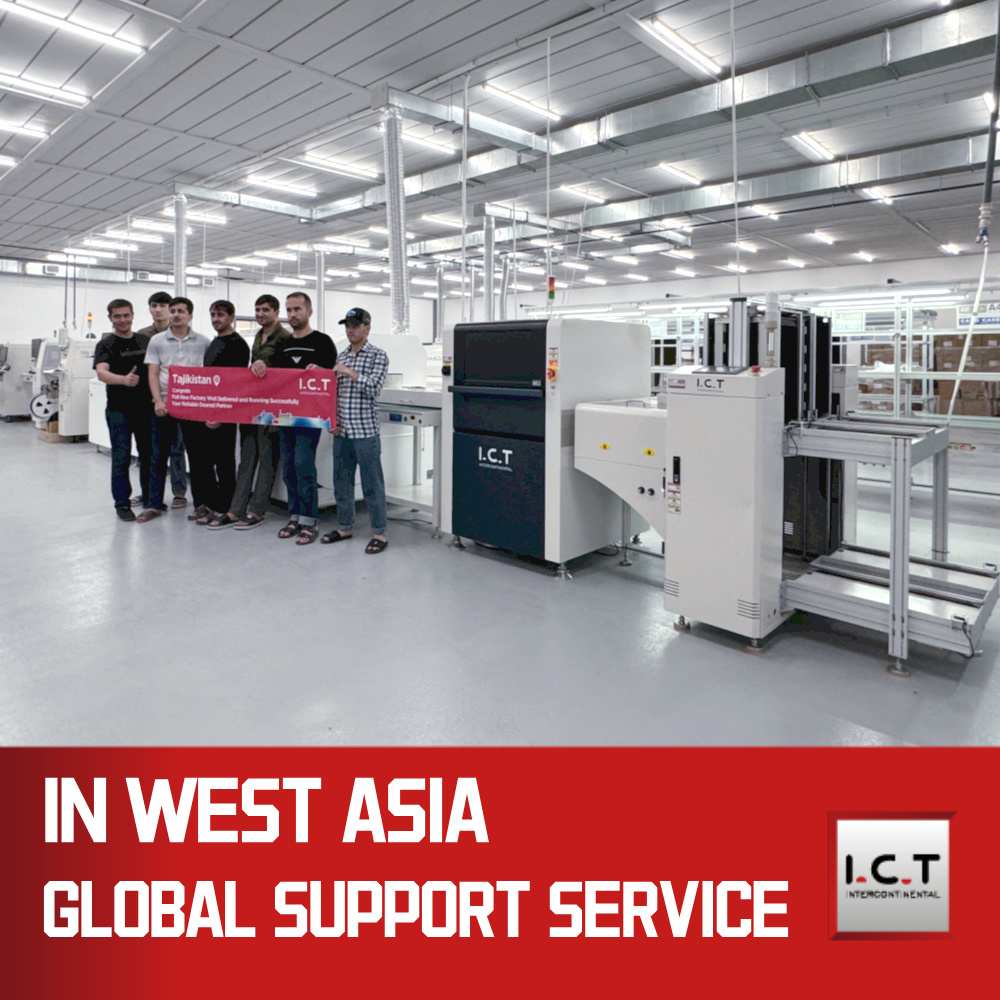

ICT پشتیبانی کاملی از دستگاه بازرسی آنلاین aoi ارائه می دهد. تیم ما نصب، اشکال زدایی و نگهداری را مدیریت می کند. کمک از راه دور مشکلات را به سرعت حل می کند. ما آموزش در محل یا آنلاین را برای استفاده آسان ارائه می دهیم. کاربران برنامه نویسی، راه اندازی نقص و تجزیه و تحلیل داده ها را یاد می گیرند. به روز رسانی های منظم نرم افزار را به روز نگه می دارد. مراکز خدمات جهانی تامین سریع قطعات را تضمین می کنند. این باعث ایجاد مهارت کاربر و زمان کارکرد دستگاه می شود.
| نظرات مشتریان

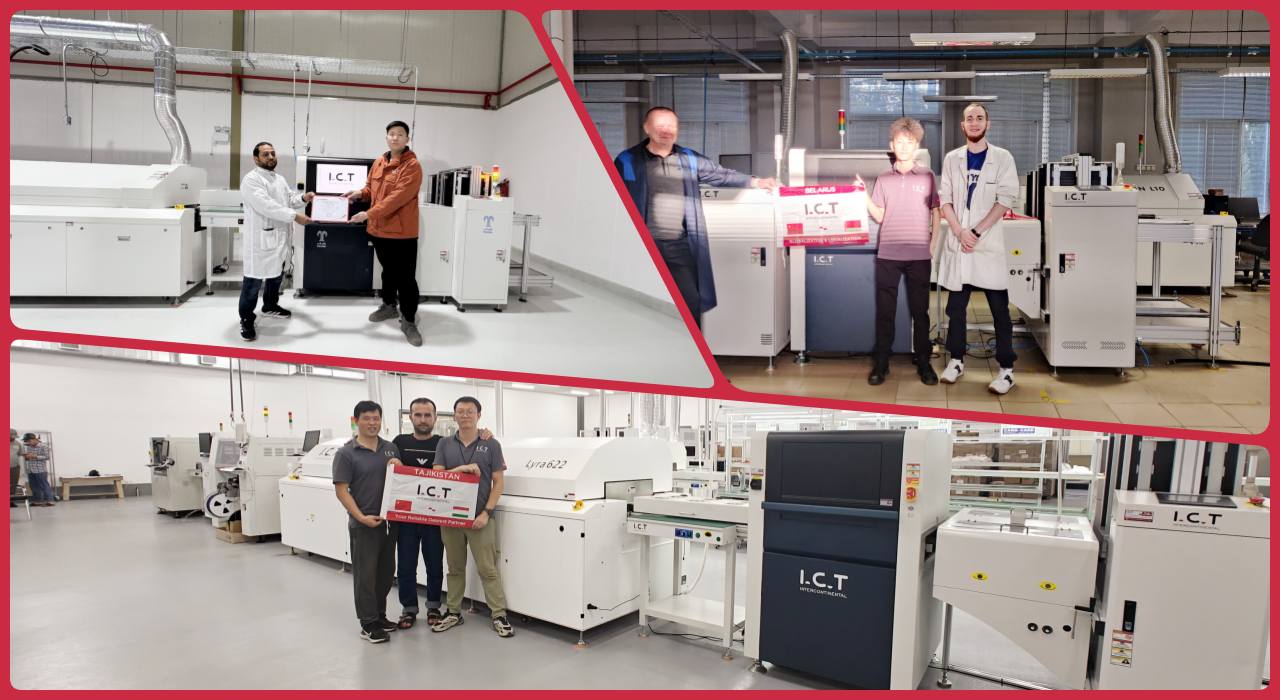

مشتریان پاسخ سریع مهندسان ما و تعمیرات تخصصی را دوست دارند. آنها دستگاه بازرسی آنلاین aoi را برای بررسی دقیق و خطاهای کم ستایش می کنند. بسته بندی ایمن در طول کشتی محافظت می کند. حل سریع مشکل زمان انتظار را کاهش می دهد. عملکرد پایدار خطوط آنها را تقویت می کند.
| گواهینامه ها و استانداردها
ICT دارای CE برای ایمنی، RoHS برای مواد سبز و ISO9001 برای کنترل کیفیت است. ما حق ثبت اختراعاتی در زمینه فناوری های کلیدی مانند الگوریتم های هوش مصنوعی داریم. اینها ساخت و نوآوری قابل اعتماد را اثبات می کنند.
| درباره شرکت ICT و کارخانه SMT ما
ICT دارای تحقیق و توسعه و تولید در کارخانه 12000 متر مربعی است. بیش از 89 کارمند شامل 20 مهندس است. ما به سرعت رشد می کنیم و به بیش از 1600 مشتری در 72 کشور خدمات ارائه می دهیم. تست های دقیق و سیستم های کیفیت محصولات برتر را تضمین می کند. شعب جهانی کمک محلی ارائه می دهند.
