در بسیاری از پروژه های تولید الکترونیک قدرت، تصمیم خط SMT تنها یک شانس واقعی برای درست بودن دارد. عواقب یک پیکربندی اشتباه اغلب بلافاصله ظاهر نمی شود. در عوض، ماهها یا حتی سالها بعد بیسروصدا ظاهر میشوند – از طریق کاهش عملکرد، کیفیت لحیم کاری ناپایدار، افزایش دوباره کاری، و افزایش بازده مزرعه.
به همین دلیل است که انتخاب یک خط تولید SMT برای PCBA الکترونیک قدرت اساساً با انتخاب یک خط برای محصولات الکترونیکی مصرفی یا ارتباطات متفاوت است.
در تولید الکترونیک قدرت، هدف دستیابی به بالاترین سرعت قرارگیری یا کمترین سرمایه گذاری اولیه نیست. هدف واقعی ساختن یک سیستم تولیدی است که بتواند تحت تنش حرارتی پایدار عمل کند، اجزای سنگین و پرقدرت را مدیریت کند و کیفیت ثابت را در طول چرخه عمر طولانی محصول حفظ کند.
PCBA های الکترونیک قدرت به طور گسترده در منابع تغذیه صنعتی، سیستم های ذخیره انرژی، درایوهای موتور، تجهیزات شارژ EV، اینورترهای انرژی تجدیدپذیر و اتوماسیون صنعتی استفاده می شوند. این محصولات معمولا شامل PCB های ضخیم، مناطق مسی بزرگ، مسیرهای جریان بالا و دستگاه های قدرت مانند ماسفت ها، IGBT ها، ترانسفورماتورها و خازن های الکترولیتی بزرگ هستند. هر گونه ضعف در کیفیت لحیم کاری، کنترل حرارتی یا پایداری مکانیکی ممکن است منجر به خرابی های اولیه، خطرات ایمنی یا بازگشت گران قیمت شود.
برای تولیدکنندگان، مهندسان و تیمهای تدارکات، انتخاب خط SMT اشتباه اغلب منجر به هزینههای پنهان درازمدت میشود: دوباره کاری مکرر، بازدهی ناپایدار، تغییر فرآیند یا حتی طراحی مجدد خط اجباری در مقیاس تولید. این مقاله یک چارچوب عملی و تصمیمگرا برای انتخاب یک خط SMT به طور خاص برای PCBA الکترونیک قدرت ارائه میکند، که بر قابلیت اطمینان، مقیاسپذیری، و عملکرد چرخه عمر کلی به جای معیارهای کوتاهمدت تمرکز دارد.
قبل از بحث در مورد انتخاب تجهیزات، درک این موضوع ضروری است که چرا PCBA الکترونیک قدرت تقاضاهای بیشتری را نسبت به محصولات الکترونیکی معمولی برای خطوط تولید SMT دارد.
بردهای الکترونیک قدرت معمولاً از ضخامت PCB 2.0-3.2 میلی متر یا بیشتر استفاده می کنند که اغلب با لایه های مس سنگین ترکیب می شود. این ویژگی ها به طور قابل توجهی بر انتقال حرارت در حین لحیم کاری مجدد تأثیر می گذارد. در مقایسه با PCB های مصرفی نازک، تخته های ضخیم آهسته تر گرم می شوند و به طور یکنواخت کمتر سرد می شوند و خطر خیس شدن ناکافی لحیم کاری، اتصالات سرد یا گرادیان های حرارتی بیش از حد را افزایش می دهند.
برخلاف محصولات موبایل یا اینترنت اشیا که اجزای تراشههای کوچک بر آنها غالب هستند، PCBAهای الکترونیک قدرت شامل بستههای بزرگی مانند DPAK، دستگاههای سری TO، ماژولهای قدرت، ترانسفورماتورها و خازنهای بلند هستند. این اجزا چالش هایی را در پایداری انتخاب و مکان، انتخاب نازل، دقت قرار دادن و حرکت پس از قرار دادن قبل از انجماد لحیم ایجاد می کنند.
محصولات الکترونیکی قدرت اغلب برای کارکرد مداوم بیش از 5 تا 10 سال یا بیشتر طراحی می شوند. این بدان معناست که قابلیت اطمینان اتصال لحیم کاری، مقاومت در برابر چرخه حرارتی و ثبات فرآیند دراز مدت بسیار مهمتر از توان عملیاتی کوتاه مدت است. یک فرآیند SMT حاشیه ای که در طول تولید اولیه قابل قبول به نظر می رسد می تواند در طول زمان به یک بدهی جدی تبدیل شود.
بسیاری از PCBA های الکترونیک قدرت به ترکیبی از فرآیندهای SMT و سوراخ عبوری (THT) نیاز دارند. ترانسفورماتورهای بزرگ، کانکتورهای جریان بالا و اجزای مکانیکی اغلب پس از جریان مجدد SMT نصب میشوند که برنامهریزی طرحبندی اولیه خط و یکپارچهسازی فرآیند را ضروری میسازد.
نکته کلیدی برای SMT الکترونیک قدرت:
SMT الکترونیک قدرت در مورد سرعت نیست. این در مورد ثبات فرآیند، کنترل حرارتی و قابلیت اطمینان طولانی مدت است. به همین دلیل است که طراحی فرآیند در سطح سیستم بیش از مشخصات دستگاه فردی اهمیت دارد.

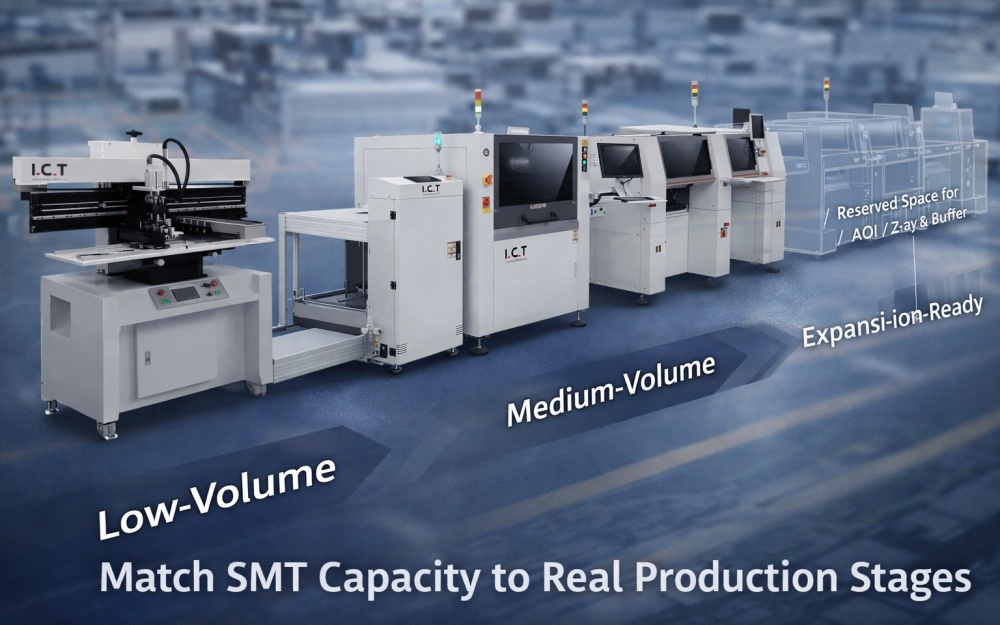

یکی از رایج ترین اشتباهات در انتخاب خط SMT، انتخاب تجهیزات تنها بر اساس حداکثر سرعت نامی به جای نیازهای واقعی تولید است.
برای مراکز تحقیق و توسعه، استارتآپها یا تولیدکنندگانی که محصولات الکترونیکی قدرت سفارشی را در دستههای کوچک تولید میکنند، انعطافپذیری مهمتر از سطح اتوماسیون است. تغییرات مکرر محصول، مداخلات دستی و تنظیمات مهندسی طبیعی هستند.
ویژگی های توصیه شده:
خط SMT نیمه اتوماتیک یا مدولار
تعویض و راه اندازی آسان برنامه
دسترسی مهندسی قوی
سرمایه گذاری کمتر با مسیرهای ارتقاء روشن
این نوع پیکربندی از تکرار سریع پشتیبانی میکند بدون اینکه سازنده را در تجهیزات بزرگی که کمتر مورد استفاده قرار میگیرند قفل کند.
بسیاری از تولیدکنندگان لوازم الکترونیک قدرت عمدتاً در محدودههای با حجم متوسط کار میکنند، مانند منابع تغذیه صنعتی یا بردهای کنترل ذخیره انرژی. در این سناریو، ثبات، ثبات بازده و خروجی قابل پیشبینی بسیار بیشتر از سرعت قرارگیری اوج اهمیت دارند.
ویژگی های توصیه شده:
خط SMT درون خطی تمام اتوماتیک
سرعت و دقت قرار دادن متعادل
عملکرد حرارتی جریان مجدد پایدار
بازرسی درون خطی برای کنترل فرآیند
تولیدکنندگانی که وارد بخشهای در حال رشد سریع مانند زیرساختهای EV یا انرژیهای تجدیدپذیر میشوند، باید برای توسعه آینده برنامهریزی کنند. انتخاب یک خط SMT بدون مقیاس پذیری اغلب منجر به طراحی مجدد پرهزینه و وقفه در تولید می شود.
ویژگی های توصیه شده:
طراحی خط مدولار
فضای رزرو شده برای ایستگاههای AOI، اشعه ایکس و بافر
رابط های مکانیکی و نرم افزاری استاندارد شده
سازگاری داده ها برای ادغام در سطح خط
نکته کلیدی برای الکترونیک قدرت SMT:
ظرفیت SMT باید با مراحل تولید واقعی مطابقت داشته باشد، نه با پیش بینی های خوش بینانه. اینجاست که برنامه ریزی خط در سطح راه حل ارزش بسیار بیشتری نسبت به خرید ماشین ها به صورت جداگانه ارائه می دهد.

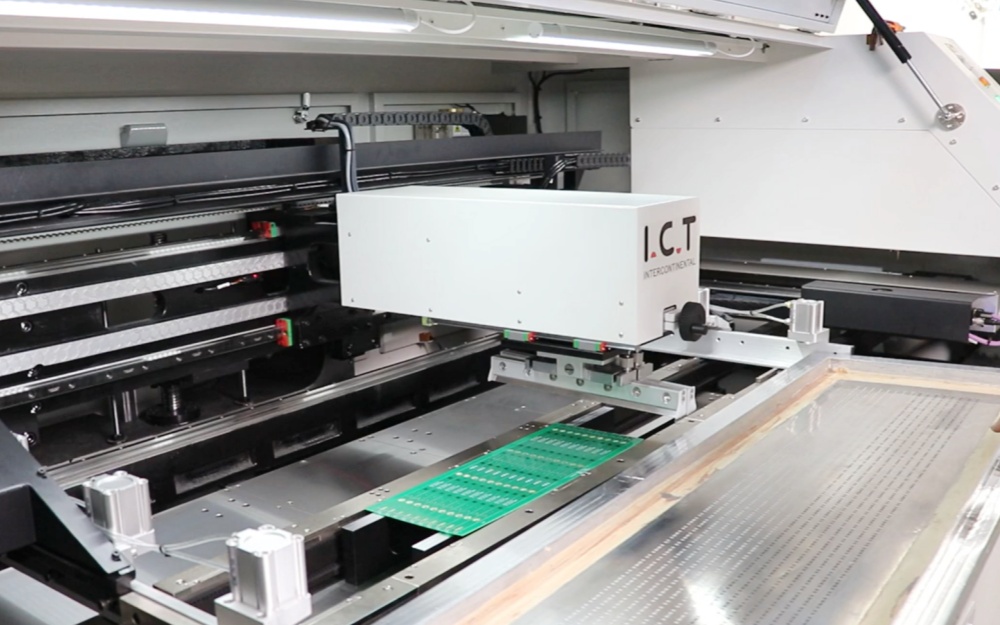

در SMT الکترونیک قدرت، چاپ خمیر لحیم کاری تاثیر نامتناسبی بر قابلیت اطمینان محصول نهایی دارد. لنت های بزرگ، تخته های ضخیم و جرم حرارتی بالا هرگونه ناهماهنگی را که در این مرحله معرفی می شود، تقویت می کند.
PCB های ضخیم به سیستم های پشتیبانی قوی و انعطاف پذیر در طول چاپ نیاز دارند. پشتیبانی ناکافی می تواند منجر به انحراف تخته، رسوب ناهموار خمیر و ناهماهنگی بین شابلون و پدها شود.
ملاحظات کلیدی:
پلت فرم چاپگر سفت و سخت
پین های پشتیبانی PCB انعطاف پذیر و قابل تنظیم
گیره و تراز استنسیل پایدار
دستگاه های برقی اغلب از پدهای لحیم کاری بزرگ استفاده می کنند که به تغییرات حجم خمیر بسیار حساس هستند. خمیر زیاد باعث افزایش خطر دفع ادرار می شود، در حالی که خمیر ناکافی استحکام مفصل را کاهش می دهد. فرآیند چاپ پایدار و قابل تکرار یکی از موثرترین راهها برای کاهش عیوب پایین دست و کار مجدد است.
نکته کلیدی برای الکترونیک قدرت SMT:
ثبات چاپ بسیار مهمتر از سرعت چاپ است.

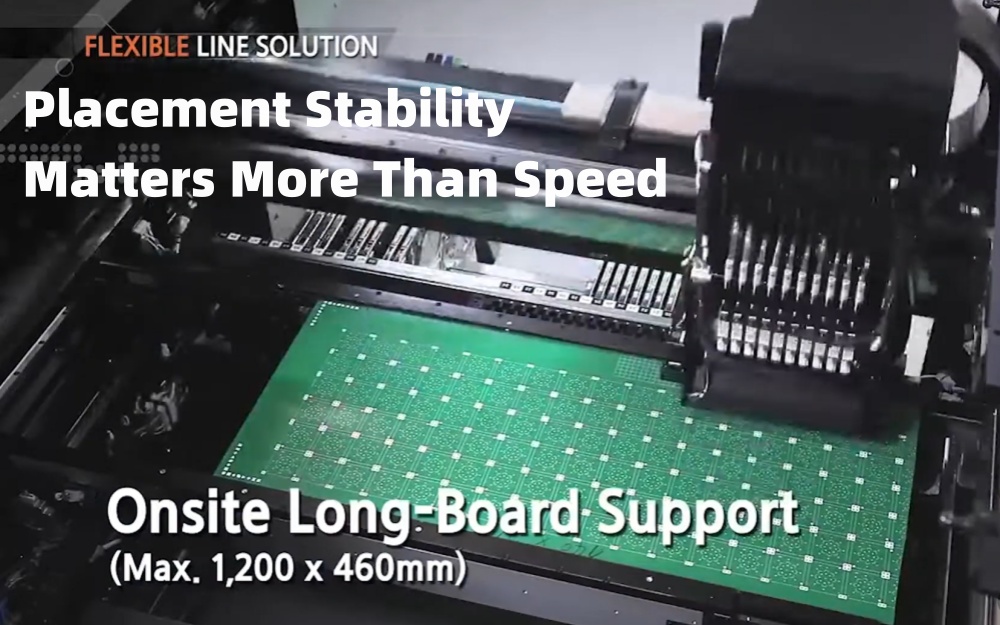

ماشینهای انتخاب و جاسازی برای PCBA الکترونیک قدرت باید به جای حداکثر قطعات در ساعت، ثبات مکان و قابلیت جابجایی قطعات را در اولویت قرار دهند.
سیستم قرار دادن باید پشتیبانی کند:
نازل های با بار بالا
پیکاپ پایدار برای بسته های نامنظم
نیروی قرارگیری کنترل شده
حداقل لرزش در حین حرکت
PCBA های الکترونیک قدرت اغلب اجزای ریز را با دستگاه های قدرت بزرگ ترکیب می کنند. سیستم قرار دادن باید این تنوع را بدون تنظیمات دستی مکرر یا مصالحه در فرآیند کنترل کند.
تنظیمات فیدر انعطاف پذیر و برنامه ریزی بصری به طور قابل توجهی بار کاری مهندسی و خطر خطای راه اندازی را کاهش می دهد.
نکته کلیدی برای الکترونیک قدرت SMT:
یک فرآیند قرار دادن کمی کندتر اما پایدارتر تقریباً همیشه بازده بلندمدت بالاتری را ارائه می دهد.
در SMT الکترونیک قدرت، لحیم کاری مجدد اغلب تنها عامل خطر نادیده گرفته شده در طول برنامه ریزی خط است.
خطوط ممکن است آزمایشهای پذیرش اولیه را پشت سر بگذارند، اما بعداً از نرخهای خالی ناپایدار یا کیفیت لحیم ناسازگار رنج میبرند. در بسیاری از موارد، علت اصلی مواد یا اجزا نیست، بلکه حاشیه حرارتی ناکافی در طراحی فرآیند جریان مجدد است.
تخته های ضخیم و اجزای بزرگ نیاز به انتقال حرارت قوی و یکنواخت دارند.
الزامات کلیدی:
مناطق گرمایشی متعدد
قابلیت جبران حرارتی قوی
طراحی جریان هوای پایدار
کنترل دمای تکرار شونده در طول دوره های تولید طولانی
پروفایل دمایی دقیق و قابل تکرار تضمین می کند که اتصالات لحیم کاری الزامات قابلیت اطمینان را در طرح های مختلف تخته و دسته های تولیدی برآورده می کند.
برای اتصالات لحیم کاری پرقدرت، اکسیداسیون و حفره ها به طور قابل توجهی بر هدایت حرارتی و عملکرد الکتریکی تأثیر می گذارد. پروفیل های حرارتی بهینه و در صورت لزوم، جو کنترل شده به کاهش این خطرات کمک می کند.
نکته کلیدی برای الکترونیک قدرت SMT:
عملکرد جریان مجدد تا حد زیادی قابلیت اطمینان محصول را در دراز مدت تعریف می کند.
بازرسی در SMT الکترونیک قدرت اختیاری نیست - این یک ابزار مدیریت ریسک است.
SPI مشکلات چاپ را قبل از انتشار در کل خط تشخیص می دهد و به طور قابل توجهی کار مجدد و ضایعات را کاهش می دهد.
AOI خطاهای قرارگیری، مسائل قطبی و عیوب قابل مشاهده لحیم کاری را شناسایی می کند. برای الکترونیک قدرت، استراتژی بازرسی باید بر روی مناطق پرخطر متمرکز شود نه اینکه صرفاً پوشش کامل را دنبال کند.
بازرسی اشعه ایکس به ویژه برای تشخیص حفره ها و عیوب لحیم کاری پنهان در دستگاه های برق و پدهای حرارتی بزرگ بسیار ارزشمند است.
ابزار کلیدی برای الکترونیک قدرت SMT:
تجهیزات بازرسی باید در جایی قرار گیرند که بیشترین کاهش خطر را داشته باشد.
تصمیمات چیدمان خطوط اغلب تأثیر طولانی مدت بیشتری نسبت به برندهای تجهیزات جداگانه دارند.
یک خط SMT الکترونیک قدرت که به خوبی طراحی شده باشد باید اجازه دهد:
دسترسی آسان به تعمیر و نگهداری
بافر فرآیند
بازرسی آینده یا اضافات فرآیند
برنامه ریزی برای فرآیندهای THT پس از SMT از گلوگاه ها و جریان ناکارآمد مواد در آینده جلوگیری می کند.
نکته کلیدی برای الکترونیک قدرت SMT:
یک چیدمان خوب برنامه ریزی شده از پایداری تولید طولانی مدت و انعطاف پذیری ارتقا محافظت می کند.

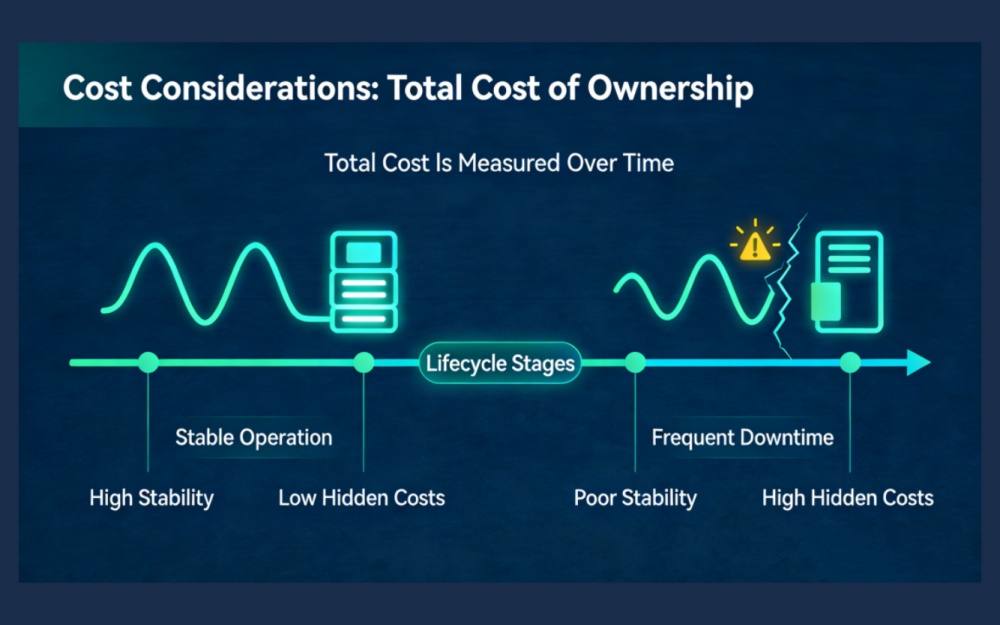

ارزیابی خطوط SMT صرفاً بر اساس قیمت خرید اغلب منجر به هزینههای بلندمدت بالاتری میشود.
TCO باید شامل موارد زیر باشد:
تعمیر و نگهداری و قطعات یدکی
مصرف انرژی
آموزش و پشتیبانی مهندسی
ثبات عملکرد در طول زمان
طرح های مدولار و مقیاس پذیر با اجازه دادن به ارتقاء تدریجی به جای جایگزینی کامل خط، از سرمایه گذاری محافظت می کنند.
نکته کلیدی برای SMT الکترونیک قدرت:
مقرون به صرفه ترین خط SMT خطی است که در کل چرخه عمر خود مولد و پایدار می ماند.
حتی بهترین تجهیزات نیز ممکن است از کار بیفتند اگر پشتیبانی تامین کننده ناکافی باشد.
معیارهای کلیدی ارزیابی:
تجربه با کاربردهای الکترونیک قدرت
در دسترس بودن پشتیبانی فنی و آموزش
فرآیندهای نصب و راه اندازی اثبات شده
ساختار پاسخ سرویس را پاک کنید
نکته کلیدی برای الکترونیک قدرت SMT:
قابلیت تامین کننده به اندازه قابلیت ماشین برای کاربردهای پیچیده و با قابلیت اطمینان بالا مهم است.
انتخاب یک خط SMT برای PCBA الکترونیک قدرت خرید تجهیزات ساده ای نیست. این یک تصمیم استراتژیک تولید است که بر قابلیت اطمینان محصول، ثبات عملیاتی و مقیاس پذیری آینده تأثیر می گذارد.
برای اکثر تولیدکنندگان، چالش واقعی خرید ماشینآلات نیست، بلکه تبدیل ویژگیهای محصول - مانند جرم حرارتی، ترکیب اجزا و اهداف قابلیت اطمینان - به یک سیستم تولید پایدار و مقیاسپذیر است.
یک خط SMT الکترونیک قدرت که به خوبی طراحی شده است، حداکثر سرعت را دنبال نمی کند. سال به سال عملکرد ثابتی را در شرایط سخت ارائه می دهد.
قبل از نهایی کردن هر سرمایهگذاری، انجام یک بررسی فنی ساختاریافته - که رفتار حرارتی محصول، ترکیب اجزا و محدودیتهای گسترش طولانیمدت را پوشش میدهد - میتواند ریسک عملیاتی را به میزان قابل توجهی کاهش دهد و از کیفیت محصول در کل چرخه عمر محافظت کند.
در برخی موارد، سازگاری جزئی امکان پذیر است، اما به ندرت مطلوب است. خطوط SMT لوازم الکترونیکی مصرفی معمولاً برای تختههای نازک، قطعات کوچک و سرعت قرارگیری بالا بهینهسازی شدهاند. PCBA های الکترونیک قدرت بردهای ضخیم تر، جرم حرارتی بالاتر و اجزای سنگین تر را معرفی می کنند که اغلب از حاشیه های مکانیکی و حرارتی خطوط متمرکز بر مصرف کننده فراتر می روند. تطبیق چنین خطوطی ممکن است منجر به فرآیندهای ناپایدار و ریسک بلندمدت بالاتر شود.
ملاحظات جریان مجدد باید در اولین مرحله برنامه ریزی لحاظ شود. ضخامت تخته، وزن مس، جرم حرارتی اجزا و اهداف قابلیت اطمینان اتصال لحیم کاری به طور مستقیم بر انتخاب کوره جریان مجدد و طرح خط تأثیر می گذارد. در نظر گرفتن جریان مجدد به عنوان یک جزئیات پایین دست اغلب منجر به حاشیه حرارتی ناکافی می شود که بعداً اصلاح آن دشوار است.
نه همیشه. در حالی که جریان مجدد نیتروژن یا خلاء می تواند اکسیداسیون و تخلیه را برای برخی کاربردهای پرقدرت کاهش دهد، بسیاری از PCBA های الکترونیک قدرت می توانند با پروفایل های جریان هوای خوب طراحی شده به قابلیت اطمینان قابل قبولی دست یابند. تصمیم باید بر اساس اندازه پد حرارتی، تحمل تخلیه و الزامات قابلیت اطمینان باشد تا فرضیات پیش فرض.
بازرسی باید ریسک محور باشد تا پوشش محور. اتصالات لحیم کاری پرخطر - مانند دستگاه های برق، پدهای حرارتی، و مسیرهای با جریان بالا - از بازرسی عمیق تر، از جمله اشعه ایکس در صورت لزوم، بیشترین سود را می برند. اعمال حداکثر بازرسی برای هر جزء اغلب زمان چرخه را بدون کاهش ریسک متناسب افزایش می دهد.
شاخصهای رایج عبارتند از نرخهای خالی ناسازگار، حساسیت به تغییرات کوچک پروفیل، نوسانات تسلیم در شیفتها، و نقص اتصالات لحیم کاری که پس از تولید طولانیمدت به جای آزمایشهای اولیه ظاهر میشوند. این علائم اغلب به ظرفیت جریان مجدد حاشیه ای یا محدودیت های جریان هوا اشاره می کنند.
قابلیت ردیابی دادهها از آنجایی که محصولات الکترونیک قدرت به سمت برنامههای کاربردی تنظیمشده یا حیاتی برای ایمنی حرکت میکنند، اهمیت فزایندهای پیدا میکند. ثبت پارامترهای کلیدی فرآیند - مانند کیفیت چاپ، دقت قرار دادن، و نمایههای جریان مجدد - به شناسایی دلایل اصلی در هنگام بروز مشکلات کمک میکند و از کنترل طولانیمدت فرآیند و ممیزی مشتری پشتیبانی میکند.
بله. حتی زمانی که حجم فعلی پایدار است، سبد محصولات الکترونیک قدرت اغلب به سمت چگالی توان بالاتر یا الزامات قابل اطمینان سختتر تکامل مییابند. رزرو فضای فیزیکی و سازگاری سیستم برای بازرسی آینده، بافر یا ارتقاء فرآیند به طور قابل توجهی مخاطرات و ریسک سرمایه گذاری مجدد را کاهش می دهد.
