YSM20WR
Yamaha
| مقدار: | |
|---|---|

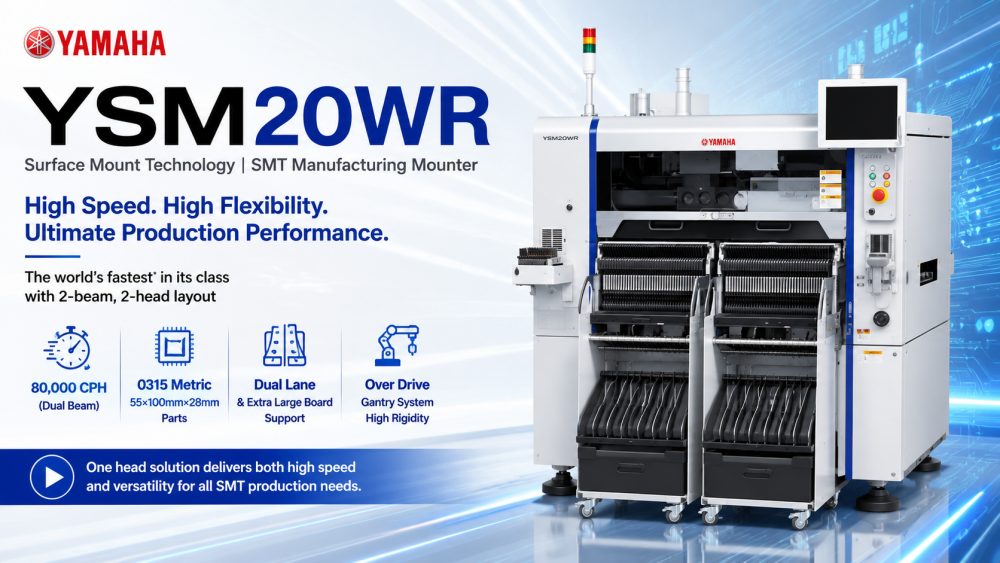

| ماشین SMT دو لاین پرسرعت
YSM20WR یک راه حل انتخاب و جابجایی Yamaha SMT است که برای مونتاژ PCB دو خطه طراحی شده است و می تواند با اندازه های بزرگ برد و در عین حال دقت فوق العاده ای را حفظ کند. این دستگاه با قابلیت های چند سر پر سرعت، طیف گسترده ای از اندازه های قطعات را در خود جای می دهد. سیستمهای اسکن پیشرفته و دوربین آن، قرارگیری دقیق را تضمین میکنند، در حالی که فناوری تغذیهکننده یکپارچه زمان خرابی را کاهش میدهد. ICT با نصب، آموزش و کمک های فنی کامل از مشتریان پشتیبانی می کند و آن را به یک راه حل ایده آل برای تولیدکنندگان الکترونیک مدرن تبدیل می کند که به دنبال خطوط SMT قابل اعتماد و مقیاس پذیر هستند.
| ویژگی های محصول
قرارگیری با سرعت بالا در دو خط
مجهز به دو پرتو محور X، YSM20WR 80000 CPH را برای PCBهای دو خطه به دست می آورد و تولید با راندمان بالا را ممکن می سازد.
سر نصب چند منظوره
سرهای HM با سرعت بالا اجزایی از 0101 تا 55×100×28 میلی متر را در خود جای می دهند، در حالی که سیستم های چند دوربین اختیاری دقت و انعطاف پذیری را بهبود می بخشند.
سیستم دروازه ای اودرایو پیشرفته گانتری
اوردرایو انتقال روان PCB را تضمین می کند، در حین مونتاژ با سرعت بالا تلفات را به حداقل می رساند و در عین حال از بردهای بزرگ تا عرض 742 میلی متر پشتیبانی می کند.
| مشخصات
| مدل | YSM20WR |
| PCB قابل اجرا | تک خط L810 x W742mm تا L50 x W50mm دو خط (فقط برای مشخصات دو پرتو محور X.) L810 x W356mm تا L50 x W50mm |
| قابلیت نصب | محور X 2 پرتو: هد چند منظوره پرسرعت (HM: High-speed Multi) x 2 81000 CPH (تحت شرایط بهینه همانطور که توسط یاماها موتور تعریف شده است) |
| دقت نصب (تعریف شده توسط یاماها موتور هنگامی که از مواد ارزیابی استاندارد استفاده می شود) | +/- 0.035mm (+/-0.025mm) Cpk≧1.0 (3σ) |
| اجزای قابل اجرا | هد چند منظوره پرسرعت (HM: High-speed Multi) x 2: 0101 تا 55 x 100 میلیمتر L100 میلیمتر، ارتفاع 15 میلیمتر یا کمتر توجه: به دلیل ارتفاع قطعه و اندازه قطعه ممکن است در برخی موارد به چند دوربین (گزینه) نیاز باشد. هد اجزای عجیب و غریب (FM: Multi Flexible): 03015 تا 55 x 55mm L100mm، ارتفاع 28mm یا کمتر |
| تعداد انواع اجزاء | صفحه ثابت: حداکثر 140 نوع (تبدیل برای فیدر نوار 8 میلی متری) تعویض کالسکه فیدر: حداکثر 128 نوع (تبدیل برای فیدر نوار 8 میلی متری) سینی برای 30 نوع (ثابت) و 10 نوع (کالسکه) |
| منبع تغذیه | AC 3 فاز 200/208/220/240/380/400/416 V +/-10 % 50/60 هرتز |
| منبع تامین هوا | 0.45 مگا پاسکال یا بیشتر، در حالت تمیز و خشک |
| بعد خارجی (به استثنای پیش بینی ها) | L1,374 x W2,110 x H1,445mm |
| وزن | تقریبا 2500 کیلوگرم |
* مشخصات و ظاهر بدون اطلاع قبلی قابل تغییر است.
* برای جزئیات بیشتر با ICT تماس بگیرید.
| لیست تجهیزات خط SMT
Σ-G5SⅡ معمولاً در یک خط تولید کامل SMT شامل چاپگر خمیر لحیم کاری، سیستم بازرسی SPI، اجاق مجدد، دستگاه بازرسی AOI و تجهیزات جابجایی PCB ادغام می شود. ICT یکپارچهسازی کامل خطی را ارائه میکند که شامل SMT، DIP، پوشش و راهحلهای هوشمند اتوماسیون کارخانه است تا به مشتریان کمک کند تا سیستمهای تولید الکترونیک کارآمد و مقیاسپذیر را در سراسر جهان بسازند.
ICT طیف کاملی از ماشین های انتخاب و جابجایی Yamaha SMT از جمله YSM10، YSM40R و YRM20 را ارائه می دهد. این ماشینها سرعتها، محدوده اجزا و پیکربندیهای خطوط را برای برآوردن نیازهای مختلف تولید کارخانه فراهم میکنند. هر دستگاه با آموزش فنی، راهنمایی نصب و راهحلهای تعمیر و نگهداری از ICT پشتیبانی میشود و یکپارچگی یکپارچه با خط تولید SMT شما را تضمین میکند.
| ویدئوی موفقیت مشتری
ICT با موفقیت یک خط تولید SMT تمام اتوماتیک را در قزاقستان برای مونتاژ محصولات برق تحویل داد. مهندسین ما نصب، آموزش و پشتیبانی فنی در محل ارائه کردند. این خط شامل لودرهای SMT، یک چاپگر تمام اتوماتیک، اجاق جریان مجدد، نوار نقاله SMT دو خطه و AOI آفلاین است. بازخورد مشتری: 'همه ماشینها از چین ICT هستند متشکرم. کیفیت و قیمت خوب. از اندی و بیلی برای ساخت این خط و آموزش ما برای استفاده از این ماشینها متشکرم. بسیار متشکرم.'
| خدمات و پشتیبانی آموزشی
ICT تضمین می کند که مشتریان از خطوط SMT خود پشتیبانی کامل دریافت می کنند. مهندسان برای کارکرد ماشین، تعمیر و نگهداری و بهینه سازی فرآیند در محل آموزش می دهند. راهنماییهای ما به اپراتورها کمک میکند تا در عین کاهش خطاها و خرابیها، به حداکثر بازده خط دست یابند. پشتیبانی مستمر از راه دور و عیبیابی سریع پاسخ بیشتر عملکرد کارخانه را افزایش میدهد و به مشتریان اجازه میدهد تا سریعاً با خواستههای تولید سازگار شوند و کیفیت خروجی ثابت را حفظ کنند.
| ستایش مشتری
مشتریان به طور مداوم مهندسین ICT ما را به دلیل حرفه ای بودن و آموزش کامل تحسین می کنند. آنها برای ماشین آلات با کیفیت بالا، حمل و نقل ایمن و منظم و پاسخ سریع ما به سوالات فنی ارزش قائل هستند. YSM20WR دو خطه ما به مشتریان کمک کرده است تا راندمان تولید را افزایش دهند و در عین حال از مونتاژ دقیق PCB اطمینان حاصل کنند.
| گواهینامه ما
تمام دستگاه های ICT و یاماها SMT از جمله YSM20WR با استانداردهای CE، RoHS و ISO9001 مطابقت دارند. محصولات ما از فناوری های ثبت شده استفاده می کنند و از پروتکل های کنترل کیفیت دقیق پیروی می کنند و از عملیات قابل اعتماد و ایمن در تاسیسات تولید الکترونیک در سراسر جهان اطمینان می دهند.
