ICT-310P
I.C.T
Inline Label Sticker
| مقدار: | |
|---|---|

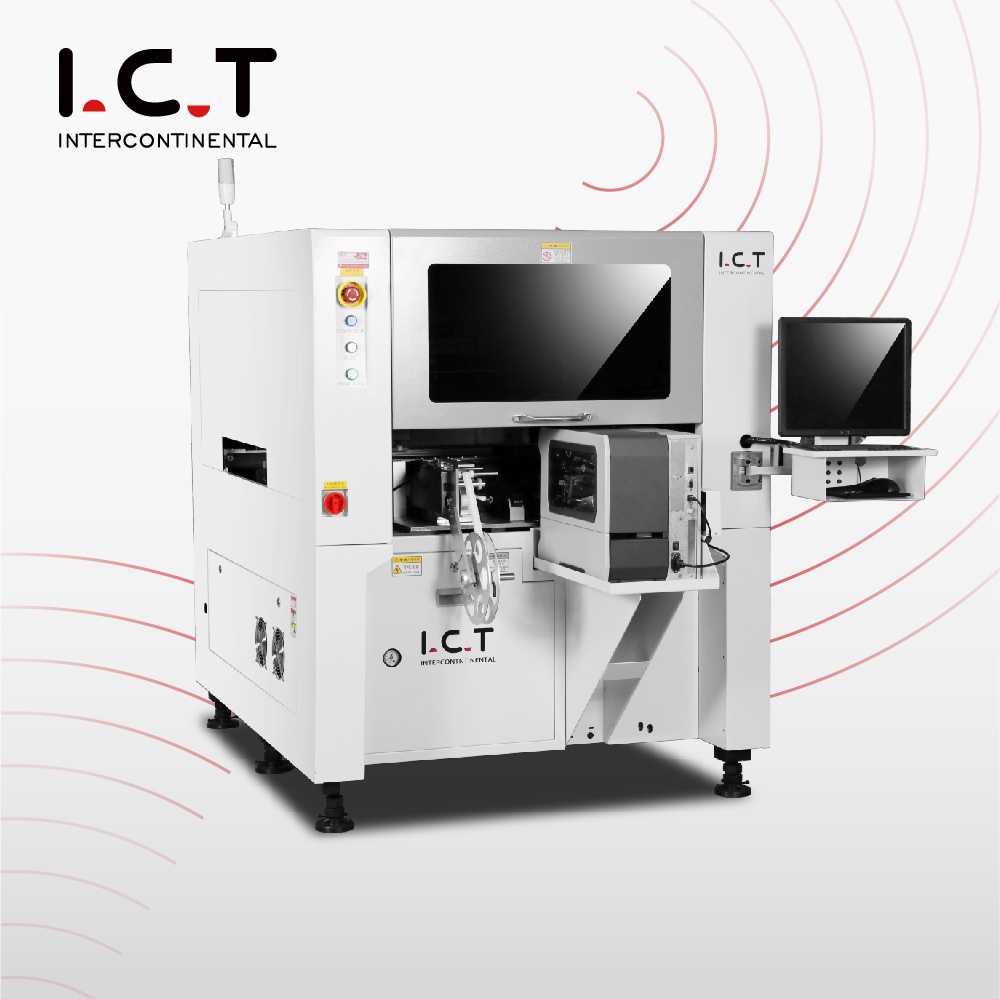

| نمای کلی نصب کننده برچسب SMT
SMT Label Mounter به طور موثر برچسب ها را روی PCB ها در اندازه ها و انواع مختلف قرار می دهد. طراحی شده برای خطوط مونتاژ PCB با حجم بالا، از مواد و ضخامت های متعدد برچسب پشتیبانی می کند. این دستگاه دارای سرهای قرارگیری دوگانه، تشخیص خلاء مستقل و چاپ بارکد اختیاری است. ICT پشتیبانی فنی کامل را ارائه می دهد و از نصب و عملیات روان در محیط های تولید SMT اطمینان می دهد. طراحی دقیق و قابلیتهای یکپارچهسازی آن امکان اتصال یکپارچه با سیستمهای MES را فراهم میکند و قابلیت ردیابی و کارایی تولید را در تولید PCB بهبود میبخشد.
| ویژگی SMT Label Mounter

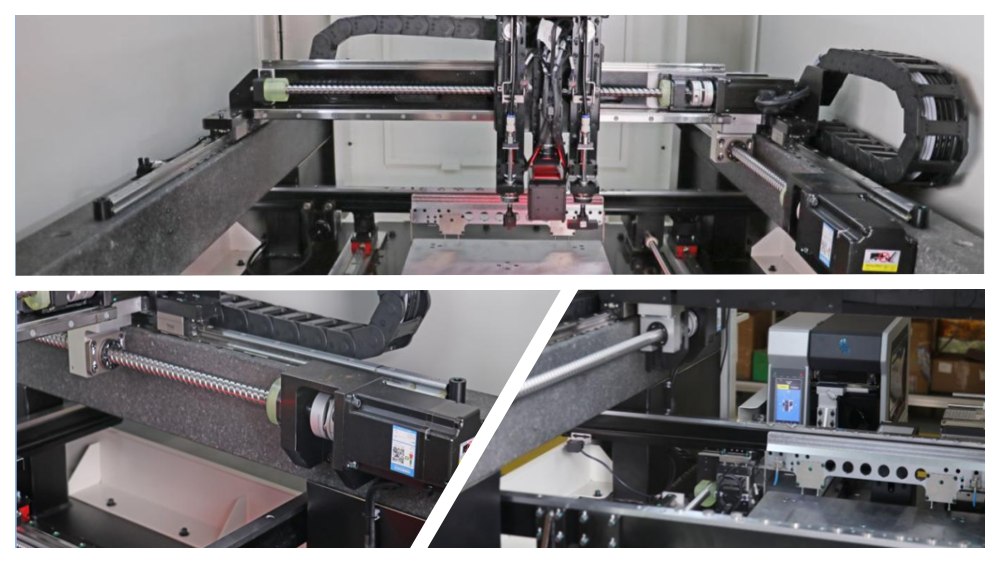

قاب فولادی و پایه مرمری یکپارچه پایداری ساختاری را فراهم می کند. پیچ های توپ و ریل های راهنمای خطی دقت بالایی را تضمین می کنند، در حالی که سروو موتورهای وارداتی حرکت سریع و موقعیت یابی قابل تکرار را ارائه می دهند. سیستم تعلیق پل قوسی عملکرد باربری را افزایش می دهد و از عملکرد با سرعت بالا و طولانی مدت بدون انحراف مکانیکی پشتیبانی می کند.

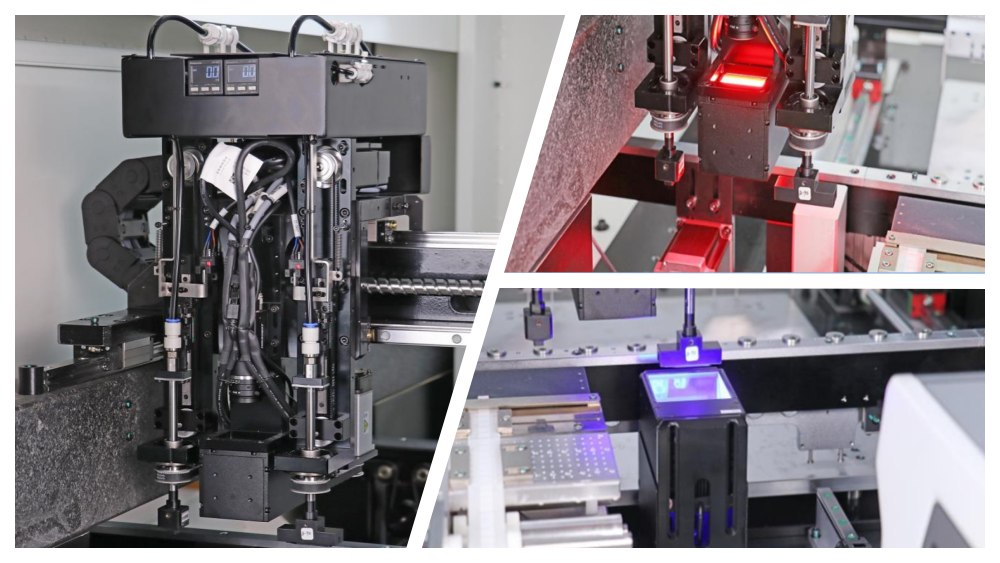

سرهای نصب دوگانه به طور مستقل بالا می روند، پایین می آیند و 360 درجه می چرخند. اسپلاین های توپ وارداتی و موقعیت بصری با دوربین های پروازی و ثابت دقت ثابت را تضمین می کند. چراغ های قرمز و آبی تشخیص برچسب را بهبود می بخشد. این تنظیمات امکان قرار دادن دقیق برچسب ها را بر روی قطعات و ارتفاعات مختلف PCB، به حداقل رساندن خطاها و افزایش توان عملیاتی فراهم می کند.

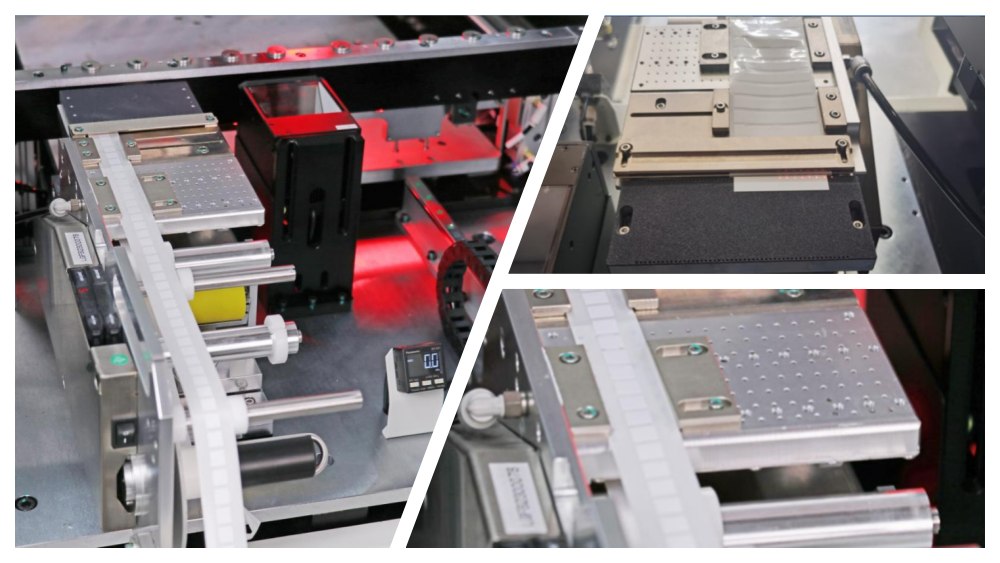

دو فیدر هوشمند الکتریکی طیف وسیعی از اندازههای برچسب، از 1.8×2.0 میلیمتر تا 100×40 میلیمتر را مدیریت میکنند. تشک های ضد لغزش از هدر رفتن جلوگیری می کنند، در حالی که حسگرهای نوری تحویل صحیح برچسب را تضمین می کنند. تنظیمات ویژه مواد پیچیده یا شکننده را در خود جای میدهند، کارایی تولید را حفظ میکنند و زمان خرابی بارگیری مجدد فیدر را کاهش میدهند.

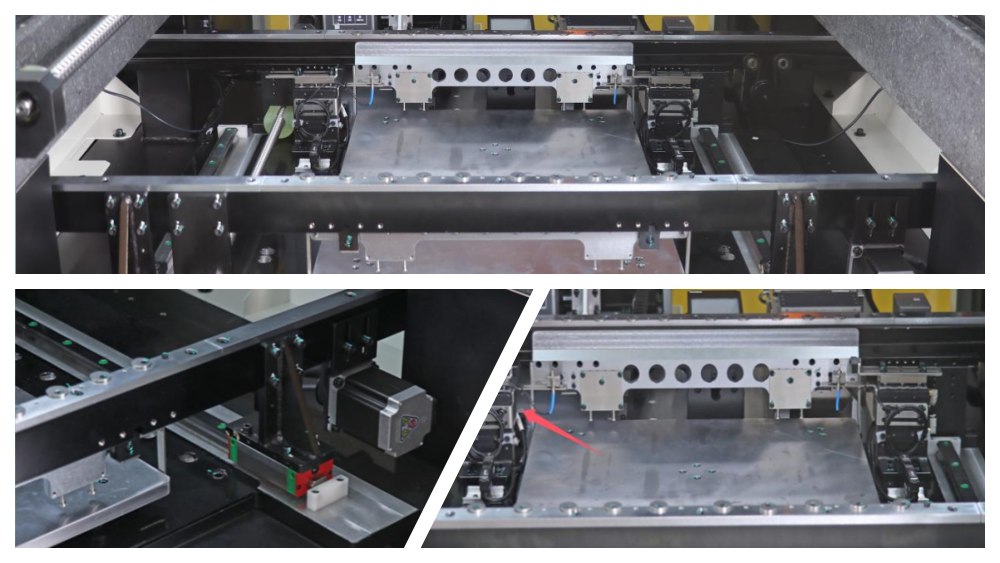

سرعت نوار نقاله قابل تنظیم است و جهت انعطاف پذیر PCB را امکان پذیر می کند. مسدود کننده های پنوماتیک و حسگرهای نوری موقعیت های توقف دقیق را تضمین می کنند. یک بال اسکرو هماهنگ و ریل کشویی موازی مسیر را حفظ می کند، از گیر کردن PCB جلوگیری می کند و تولید مداوم مداوم را در خطوط SMT امکان پذیر می کند.
| مشخصات کوره Reflow
| شماره | I.CT | -310 | I.CT-310D | I.CT-310L |
|---|---|---|---|---|
| 1 | اندازه PCB | 50 × 50 میلی متر ~ 340 × 280 میلی متر | 50×50mm ~ 400×350mm | 100 × 100 میلی متر ~ 600 × 500 میلی متر |
| 2 | ضخامت PCB | 1-6 میلی متر | 1-6 میلی متر | 1-6 میلی متر |
| 3 | موقعیت فیدر | 2 | 4 | 2 |
| 4 | عرض فیدر | 105 میلی متر | 105 میلی متر | 105 میلی متر |
| 5 | سرعت نصب | 2500 عدد در ساعت | 4000 عدد در ساعت | 1300 عدد در ساعت |
| 6 | اندازه برچسب | تغذیه کننده برچسب: 2×2 ~ 100×40 میلی متر (چاپ بارکد گزینه ای: 13×13 ~ 100×40 میلی متر) | همان | همان |
| 7 | ضخامت برچسب | 0.05-0.3 میلی متر | 0.05-0.3 میلی متر | 0.05-0.3 میلی متر |
| 8 | دقت برچسب زدن | 0.05 میلی متر | 0.05 میلی متر | 0.05 میلی متر |
| 9 | زاویه برچسب زدن | 360 درجه | 360 درجه | 360 درجه |
| 10 | نازل | 2 | 2 | 2 |
| 11 | وکیوم نازل | پمپ خلاء | پمپ خلاء | پمپ خلاء |
| 12 | ارتفاع ایمنی PCB | بالا: <25mm; پایین: <25 میلی متر | بالا: <25mm; پایین: <25 میلی متر | بالا: <25mm; پایین: <25 میلی متر |
| 13 | ارتفاع انتقال | 900 ± 20 میلی متر | 900 ± 20 میلی متر | 900 ± 20 میلی متر |
| 14 | دقت موقعیت یابی | 0.025 میلی متر | 0.025 میلی متر | 0.025 میلی متر |
| 15 | دقت مکرر | ± 0.005 میلی متر | ± 0.005 میلی متر | ± 0.005 میلی متر |
| 16 | لحظه نصب | حداکثر 3 کیلوگرم | حداکثر 3 کیلوگرم | حداکثر 3 کیلوگرم |
| 17 | روش موقعیت یابی | CCD + علامت گذاری | CCD + علامت گذاری | CCD + علامت گذاری |
| 18 | سرعت نقاله | 50 تا 600 میلی متر در دقیقه | 50 تا 600 میلی متر در دقیقه | 50 تا 600 میلی متر در دقیقه |
| 19 | روش سلب کردن | تشخیص فیبر نوری + کنترل نرم افزار | همان | همان |
| 20 | تشخیص مکش | تست خلاء، آزمایش استاندارد رها کردن | همان | همان |
| 21 | عرض ریل | تنظیم خودکار | تنظیم خودکار | تنظیم خودکار |
| 22 | حالت کنترل | PC + برد کنترل صنعتی | PC + برد کنترل صنعتی | PC + برد کنترل صنعتی |
| 23 | رابط MES | رابط شبکه رزرو کنید | رابط شبکه رزرو کنید | رابط شبکه رزرو کنید |
| 24 | قدرت | AC220V/50Hz، 1KVA | AC220V/50Hz، 1.5KVA | AC220V/50Hz، 1.5KVA |
| 25 | بعد | L1096×W1130×H1426mm | L1074×W1590×H1440mm | L1250×W1610×H1530mm |
| 26 | وزن | 800 کیلوگرم | 1300 کیلوگرم | 1400 کیلوگرم |
| 27 | فشار هوا | 0.5-0.6 مگاپاسکال | 0.5-0.6 مگاپاسکال | 0.5-0.6 مگاپاسکال |
| لیست تجهیزات خط SMT
ICT راهحلهای جامع SMT از جمله لودرهای PCB، چاپگرهای شابلون، ماشینهای انتخاب و جابجایی، SPI، AOI، کورههای جریان مجدد Lyra و سیستمهای جابجایی PCB را ارائه میدهد. نصب کننده برچسب SMT به طور یکپارچه ادغام می شود و قابلیت ردیابی و کارایی برچسب گذاری را بهبود می بخشد. راهحلهای ما از مجموعههای PCB پیچیده برای رایانهها، SSD و ماژولهای حافظه پشتیبانی میکنند و از خروجی با کیفیت بالا در محیطهای تولید با حجم بالا اطمینان میدهند.
| ویدئوی موفقیت مشتری
مهندسان ICT یک خط کامل SMT و DIP را در یک کارخانه بزرگ الکترونیک در ازبکستان تحویل و راه اندازی کردند. این مرکز مادربردهای کامپیوتری، SSD و محصولات حافظه تولید می کند. از راه اندازی اولیه تا آزمایش، ICT پشتیبانی فنی، برنامه نویسی و عیب یابی را در محل ارائه می کرد. مشتری پاسخ سریع ICT، قابلیت اطمینان تجهیزات و خدمات حرفه ای را ستود. خط SMT شامل چاپگرهای شابلون ICT-5151، چهار دستگاه SMT، اجاقهای تجدید جریان Lyra، SPI، AOI و سیستمهای جابجایی PCB بود. خط DIP شامل درج دستی، درج سفارشی JUKI، لحیم کاری موجی Acrab350 و ادغام نوار نقاله بود.
| آموزش و پشتیبانی حرفه ای
ICT نصب، کالیبراسیون و آموزش در محل نصب برچسب SMT را ارائه می دهد. مهندسان ما راه اندازی صاف را تضمین می کنند و راهنمایی های عملیاتی را برای تیم های کارخانه ارائه می دهند. پشتیبانی فنی یکپارچه سازی، تعمیر و نگهداری و عیب یابی MES را پوشش می دهد. خدمات واکنش سریع و مستندات دقیق به مشتریان کمک می کند تا زمان بالا را حفظ کنند، خطرات تولید را به حداقل برسانند و از برچسب زدن دقیق برای انواع PCB اطمینان حاصل کنند.
| ستایش مشتری
مشتریان همواره مهندسان فناوری اطلاعات و ارتباطات را به دلیل حرفه ای بودن، پاسخگویی و راهنمایی واضح تحسین می کنند. دقت و قابلیت اطمینان SMT Label Mounter، بسته بندی ایمن و تحویل به موقع آن بسیار ارزشمند است. مشتریان حل سریع مشکل، ادغام آسان و مشارکت کلی در عملکرد صاف خط SMT را برجسته می کنند، که اعتماد به راه حل های ICT و تعالی خدمات را تأیید می کند.
| گواهینامه ما
محصولات ICT مطابق با استانداردهای CE، RoHS و ISO9001 هستند. SMT Label Mounter همچنین دارای ویژگی های ثبت شده برای برچسب زدن قابل اعتماد است. انطباق ایمنی، حفاظت از محیط زیست و تولید با کیفیت را تضمین می کند. مشتریان میتوانند برای عملیات مونتاژ PCB حیاتی، با پشتیبانی سیستم مدیریت کیفیت دقیق ICT، به ماشینهای کاملاً گواهی شده اعتماد کنند.
| درباره ما و کارخانه
ICT تجهیزات پیشرفته SMT را در سراسر جهان طراحی، تولید و ارائه می کند. ما با یک تیم رو به رشد و چندین دهه تجربه، به صدها مشتری در کشورهای مختلف خدمات ارائه می دهیم. کارخانه ما رویه های بازرسی دقیق را حفظ می کند و اطمینان می دهد که هر محصول با استانداردهای با کیفیت بالا مطابقت دارد. از تحقیق و توسعه گرفته تا تولید و پشتیبانی فنی، ICT راهحلهای نهایی، یکپارچهسازی تجهیزات، آموزش و خدمات پس از فروش را برای خطوط مونتاژ PCB کارآمد و قابل اعتماد ارائه میکند.
