YSM40R
I.C.T
| مقدار: | |
|---|---|
| مونتاژ PCB با سرعت بالا
YSM40R یک دستگاه انتخاب و مکان یاماها SMT با کارایی بالا است که برای مونتاژ سریع و دقیق در خطوط تولید مدرن SMT مهندسی شده است. این سیستم که برای مدیریت بردهای دو یا تک خط طراحی شده است، از تراشه های بسیار کوچک 0201 تا قطعات بزرگتر پشتیبانی می کند. YSM40R با ردپایی فشرده و سیستمهای تغذیه پیشرفته، تولید بیوقفه، دقت قرارگیری بالا و انعطافپذیری استثنایی را ارائه میکند و آن را به یک راهحل ایدهآل برای تولیدکنندگان لوازم الکترونیکی تبدیل میکند که هدفشان کارایی و خروجی با کیفیت بالا است.
| ویژگی های محصول
1. قرارگیری با سرعت فوق العاده بالا

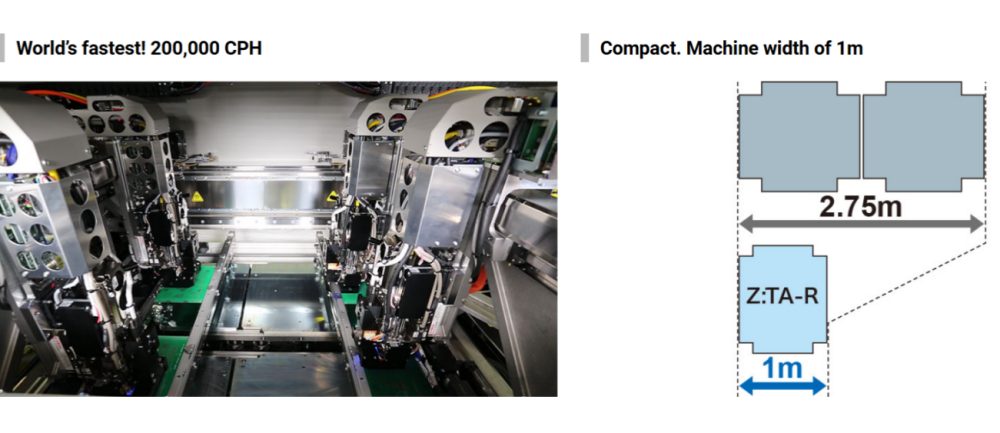

YSM40R با استفاده از پیکربندی 4 پرتو به 200000 CPH دست می یابد. سر چرخشی پیشرفته آن، برداشت و جایگذاری سریع اجزا را تضمین می کند و زمان تولید را کاهش می دهد و در عین حال دقت بالا را حفظ می کند. این سرعت برای تولید وسایل الکترونیکی با حجم بالا و عملیات خط انعطاف پذیر ایده آل است.
2. کنترل اجزای انعطاف پذیر
YSM40R با پشتیبانی از قطعات از تراشه های متریک 0201 تا کانکتورهای بزرگتر، اندازه ها و انواع اجزای متعدد را در خود جای می دهد. این دستگاه عملکرد یک یا دو خط را ارائه می دهد، با انواع اندازه های PCB و نیازهای تولید سازگار می شود، حداقل تغییر و راندمان بالا را تضمین می کند.
3. سیستم تغذیه نوآورانه
فیدر بارگیری فوق العاده، تامین مداوم قطعات را با حداقل زمان خرابی امکان پذیر می کند. همراه با فیدر مدولار و گزینههای دستگاه تامین، اپراتورها میتوانند به سرعت تنظیمات را برای فرمتهای مختلف تولید مجدداً پیکربندی کنند و در عین حال عملکرد صاف را حفظ کنند.
| مشخصات
| مدل | 4-تیر، 4-هد Spec. (YSM40R-4) | 2-تیر، 2-مشخصات سر (YSM40R-2) |
| PCB قابل اجرا | L700×W460mm تا L50×W50mm | |
| سرعت | 200000 CPH (هنگام استفاده از هد RS) | 58000 CPH (هنگام استفاده از هد MU) |
| اجزای قابل اجرا | 0201* تا □6.5mm (ارتفاع 2.0mm یا کمتر) *گزینه 03015 تا 45×60 متر (ارتفاع 15 میلی متر یا کمتر) | 0402 تا 45×100 میلی متر (ارتفاع 15 میلی متر یا کمتر) 0603 تا 45×100 میلی متر (ارتفاع 25.5 میلی متر یا کمتر) |
| دقت نصب | +/-35μm (25μm) Cpk ≧1.0 (3σ) | +/-40μm (30μm) Cpk ≧1.0 (3σ) |
| تعداد انواع اجزاء * تبدیل نوار عرض 8 میلی متر | حداکثر 80 فیدر با سر RS حداکثر 88 فیدر با سر MU حداکثر 84 فیدر با سر RS x 2 + MU x 2 | 92 فیدر با سرهای MU یا FL |
| منبع تغذیه | AC 3 فاز 200/208/220/240/380/400/416V +/-10% | |
| منبع تامین هوا | 0.45 مگا پاسکال یا بیشتر، در حالت تمیز و خشک | |
| بعد خارجی | L1,000×W2,100×H1,550mm | |
| وزن | تقریبا 2100 کیلوگرم | |
* مشخصات و ظاهر بدون اطلاع قبلی قابل تغییر است.
| لیست تجهیزات خط SMT
Σ-G5SⅡ معمولاً در یک خط تولید کامل SMT شامل چاپگر خمیر لحیم کاری، سیستم بازرسی SPI، اجاق مجدد، دستگاه بازرسی AOI و تجهیزات جابجایی PCB ادغام می شود. ICT یکپارچهسازی کامل خطی را ارائه میکند که شامل SMT، DIP، پوشش و راهحلهای هوشمند اتوماسیون کارخانه است تا به مشتریان کمک کند تا سیستمهای تولید الکترونیک کارآمد و مقیاسپذیر را در سراسر جهان بسازند.
ICT همچنین طیف گسترده ای از ماشین های انتخاب و مکان یاماها SMT از جمله مدل های Σ-F8S و Σ-G5SⅡ را ارائه می دهد. این سیستمها سرعتها، پیکربندیهای هد و گزینههای مدیریت قطعات متفاوتی را ارائه میکنند که به تولیدکنندگان لوازم الکترونیکی اجازه میدهد راهحل ایدهآل را برای تولید کوچک، متوسط یا با حجم بالا انتخاب کنند. همه ماشین ها به طور یکپارچه با خطوط کامل SMT ادغام می شوند و کیفیت و کارایی تولید ثابت را در همه مدل ها تضمین می کنند.
| ویدئوی موفقیت مشتری
در قزاقستان، ICT با موفقیت یک خط کامل SMT را برای تولید منبع تغذیه، از جمله لودر SMT، چاپگر تمام خودکار، فر جریان مجدد، نوار نقاله و AOI آفلاین ارائه کرد. مهندسان فناوری اطلاعات و ارتباطات، نصب و آموزش در محل را ارائه کردند و اطمینان حاصل کردند که خط به عملکرد مطلوب رسیده است. مشتری کیفیت و پشتیبانی تجهیزات را تحسین کرد: 'همه ماشینها از چین ICT با کیفیت و قیمت خوب هستند. از اندی و بیلی برای ساخت این خط و آموزش استفاده از این ماشینها متشکرم.'
| خدمات و پشتیبانی آموزشی
ICT خدمات جامعی از جمله نصب، آموزش فنی و پشتیبانی مداوم برای تمام خطوط SMT ارائه می دهد. مهندسان ما اپراتورها را از طریق عملکرد ماشین، راه اندازی تولید و عیب یابی راهنمایی می کنند. آموزش برای گردش کار تولید هر مشتری تنظیم می شود و عملکرد بهینه و ادغام صاف در فرآیندهای کارخانه موجود را تضمین می کند. ما پشتیبانی مداوم از راه دور و در محل را برای حفظ ثبات و کارایی تولید ارائه می دهیم.
| ستایش مشتری
مشتریان پیوسته ICT را برای پشتیبانی سریع، حرفه ای، ماشین آلات با کیفیت و تحویل ایمن ستایش می کنند. مهندسان به دلیل آموزش عملی خود شناخته می شوند، در حالی که تجهیزات برای قابلیت اطمینان و سهولت استفاده مورد تحسین قرار می گیرند. خدمات پاسخگو ما تضمین می کند که مشکلات به سرعت برطرف می شوند و به کارخانه ها کمک می کند تا تولید مداوم و خروجی با کیفیت بالا را حفظ کنند.
| گواهینامه ما
ماشینهای ICT SMT دارای گواهینامه CE، RoHS، ISO9001 هستند و شامل چندین اختراع برای فناوری نوآورانه هستند. سیستم مدیریت کیفیت ما تضمین میکند که همه تجهیزات استانداردهای ایمنی و زیستمحیطی جهانی را رعایت میکنند و راهحلهای تولیدی قابل اعتماد، سازگار و با کارایی بالا را به مشتریان ارائه میدهند.
