YRM20
Yamaha
| مقدار: | |
|---|---|
| انتخاب و مکان پیشرفته SMT با سرعت بالا

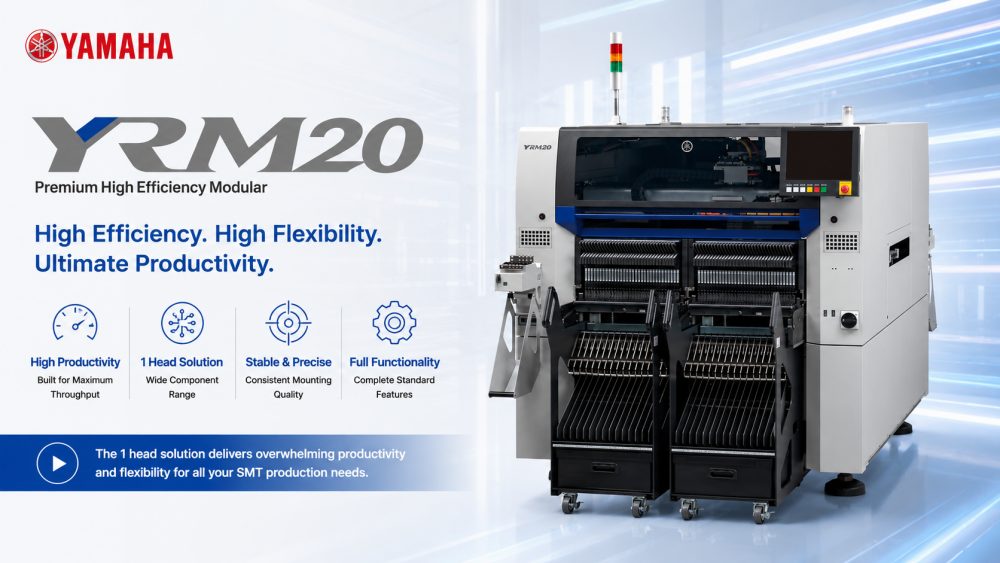

یاماها YRM20 یک دستگاه انتخاب و مکان تمام اتوماتیک SMT است که برای تولید لوازم الکترونیکی مدرن ساخته شده است. با عملکرد دو خطه، گزینههای سر انعطافپذیر و قابلیتهای سرعت بالا، میتواند طیف وسیعی از اجزای SMD از تراشههای 0201 تا کانکتورهای بزرگتر را مدیریت کند. طراحی مدولار و حسگرهای هوشمند یکپارچه آن، نصب با دقت بالا را در عین حفظ راندمان تولید استثنایی امکان پذیر می کند. YRM20 برای سازندگانی که به دنبال راه حلی قابل اعتماد، سریع و همه کاره برای خطوط مونتاژ PCB فشرده یا در مقیاس بزرگ هستند، ایده آل است.
| ویژگی های محصول
پرسرعت Dual Lane Operation
YRM20 با گزینه های دو لاین کار می کند و امکان قرار دادن همزمان اجزا بر روی دو برد را برای بهره وری بهینه فراهم می کند. پیکربندیهای چند هد با سرعت بالا اجازه خروجی 200000 CPH را میدهند و از تکمیل سریع حتی برای تختههای پیچیده و در عین حال حفظ دقت دقیق در جایگذاری اطمینان میدهند.
جابجایی اجزای همه کاره
این دستگاه مجهز به فناوری انعطاف پذیر چند سر و سیستم های پیکاپ پیشرفته، اجزایی از 0201 تا کانکتورهای بزرگتر را در خود جای می دهد. دوربین های هوشمند یکپارچه و دید جانبی محل قرارگیری را در زمان واقعی تأیید می کنند، خطاها را کاهش می دهند و مونتاژ با کیفیت را تضمین می کنند.
ابزارهای بهره وری پیشرفته
فیدرهای بارگذاری فوق العاده زمان خرابی را در حین تکمیل مجدد قطعات به حداقل می رساند. عرض خطوط قابل تنظیم و معماری مدولار، سازگاری با اندازههای مختلف PCB و فرمتهای تولیدی را فراهم میکند و از عملکرد مداوم و تغییر سریع پشتیبانی میکند.
| مشخصات
| مدل | YRM20 Pick and Place Machine | |
| سر RM چرخشی همه منظوره با سرعت بالا | سر IN-LINE HM | |
| نازل (در هر واحد سر) | 18 | 10 |
| اجزای قابل اجرا | 0201 تا W12 x L12mm، ارتفاع 6.5mm یا کمتر | 0201 تا W55 x L100mm، ارتفاع 15mm یا کمتر |
| قابلیت نصب (در حالت تولید بالا) | 115000 CPH | 98000 CPH |
| دقت نصب (در حالت با دقت بالا) | در طول استفاده در شرایط بهینه داخلی: ± 0.025mm Cpk≧1.0 | |
| تعداد انواع اجزاء | تعویض کالسکه فیدر: حداکثر. 128 نوع = 32 فیدر x 4 (تبدیل برای فیدر نوار 8 میلی متری) | |
| ابعاد PCB | مشخصات دو مرحله ای انتقال 1PCB: L810 x W510mm تا L50 x W50mm انتقال 2PCB: L380 x W510mm تا L50 x W50mm | |
| منبع تغذیه | AC 3 فاز 200/208/220/240/380/400/416 ولت +/-10% 50/60 هرتز | |
| منبع تامین هوا | 0.45 مگا پاسکال یا بیشتر، در حالت تمیز و خشک | |
| بعد خارجی (به استثنای پیش بینی ها) | L1374 x W1948 x H1445 mm | |
| وزن | تقریبا 2250 کیلوگرم (فقط واحد اصلی) | |
* مشخصات و ظاهر بدون اطلاع قبلی قابل تغییر است.
* برای جزئیات بیشتر با ICT تماس بگیرید.
| لیست تجهیزات خط SMT
Σ-G5SⅡ معمولاً در یک خط تولید کامل SMT شامل چاپگر خمیر لحیم کاری، سیستم بازرسی SPI، اجاق مجدد، دستگاه بازرسی AOI و تجهیزات جابجایی PCB ادغام می شود. ICT یکپارچهسازی کامل خطی را ارائه میکند که شامل SMT، DIP، پوشش و راهحلهای هوشمند اتوماسیون کارخانه است تا به مشتریان کمک کند تا سیستمهای تولید الکترونیک کارآمد و مقیاسپذیر را در سراسر جهان بسازند.
ICT همچنین طیف وسیعی از ماشینهای SMT مکمل از جمله مدلهای انتخاب و مکان سری YSM، YRM و Σ را ارائه میکند. این ماشینها را میتوان برای ساخت خطوط مونتاژ کامل با سرعت بالا، اطمینان از تولید بدون درز از بارگیری برد تا بازرسی نهایی، یکپارچه کرد، و یک راهحل خودکار در مقیاس کامل برای کاربردهای PCB متنوع ارائه میدهد.
| ویدئوی موفقیت مشتری
ICT با موفقیت یک خط SMT تمام اتوماتیک را در قزاقستان برای یک تولید کننده الکترونیک قدرت تحویل داد. مهندسین ما نصب، آموزش و پشتیبانی فنی در محل ارائه کردند. این خط شامل طیف کاملی از ماشینهای SMT میشود: لودر SMT، چاپگر تمام خودکار، اجاق گاز، نوار نقاله SMT و دستگاه AOI آفلاین. این سیستم به مونتاژ PCB کارآمد و با کیفیت بالا دست یافت در حالی که مشتری تخصص عملیاتی را به دست آورد.
| خدمات و پشتیبانی آموزشی
ICT پشتیبانی سرتاسری را برای نصب و آموزش YRM20 ارائه می دهد. مهندسان ما مشتریان را از طریق راهاندازی، بهرهبرداری و نگهداری ماشین راهنمایی میکنند و اطمینان میدهند که خطوط تولید به راندمان مطلوب میرسند. خدمات راهنمایی از راه دور و پاسخ سریع حداقل زمان خرابی را تضمین می کند و به کارخانه ها کمک می کند تا عملیات مداوم و با کیفیت بالا را حفظ کنند.
| ستایش مشتری
'همه ماشینها از چین ICT با کیفیت و قیمت خوب هستند. از اندی و بیلی برای ایجاد این خط و آموزش استفاده از این ماشینها به ما متشکریم.' مشتریان ما به طور مداوم تخصص مهندسی، حمل و نقل کارآمد و پاسخ سریع ما را تحسین میکنند که راهاندازی روان و اطمینان تولید را تضمین میکند.
| گواهینامه ما
YRM20 دارای گواهینامه CE، RoHS، ISO9001 و چندین اختراع است. فناوری اطلاعات و ارتباطات، رعایت دقیق استانداردهای جهانی ایمنی و کیفیت را تضمین می کند و تجهیزات قابل اعتماد، ایمن و کاملاً سازگار را برای تولیدکنندگان بین المللی لوازم الکترونیکی فراهم می کند.
| درباره ICT و Factory
ICT در راه حل های SMT و THT، با تیم تحقیق و توسعه قوی و امکانات تولیدی گسترده، متخصص است. کارخانجات ما با ارائه خدمات به هزاران مشتری در سراسر جهان از فرآیندهای کنترل کیفیت دقیق و سیستم های مدیریت جامع محصول پیروی می کنند. با دسترسی جهانی و پشتیبانی مهندسی حرفه ای، ICT راه حل های SMT کامل و با کارایی بالا را متناسب با نیازهای مختلف تولید ارائه می دهد.
