HM520
Samsung
| مقدار: | |
|---|---|
| راه حل نصب هوشمند SMT

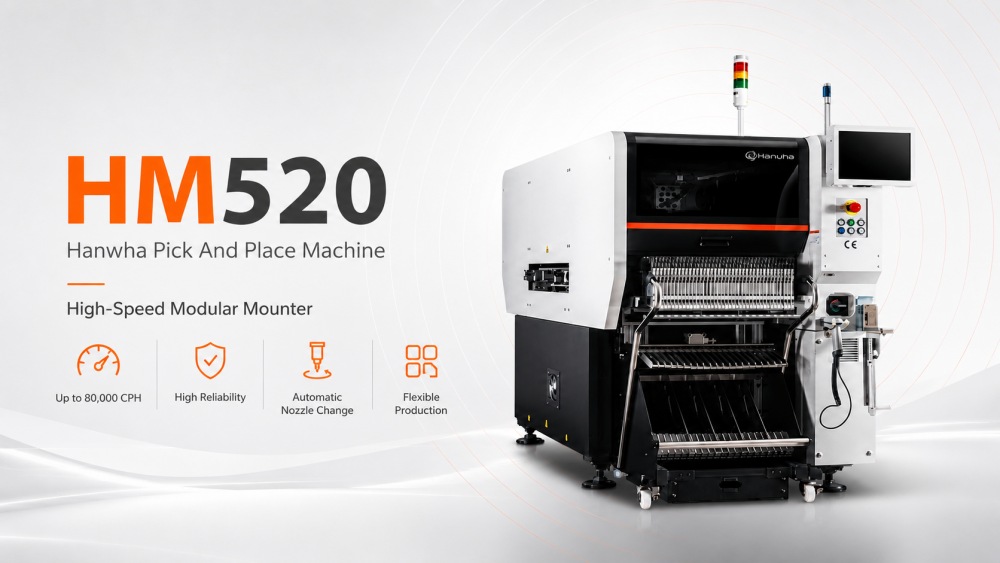

ماشین HM520 Hanwha Pick And Place برای سازندگانی طراحی شده است که به جایگذاری سریع، پایدار و انعطاف پذیر SMT نیاز دارند. این می تواند از مونتاژ PCB با حجم بالا برای محصولاتی مانند مادربردهای رایانه، SSD، ماژول های حافظه، بردهای کنترل و لوازم الکترونیکی مصرفی پشتیبانی کند. به عنوان یک ماشین انتخاب و مکان با سرعت بالا، ظرفیت قرارگیری قوی را با دقت نصب قابل اعتماد ترکیب می کند. این دستگاه نیازهای مختلف تولید را از طریق پیکربندیهای HS و MF پشتیبانی میکند و به کارخانهها انتخابهای بیشتری برای سرعت، محدوده قطعات و تعادل خط میدهد. هنگامی که با سیستم های برنامه ریزی خط ICT SMT، چاپ، بازرسی، لحیم کاری مجدد و مدیریت PCB استفاده می شود، به یک راه حل عملی برای ساخت یک خط تولید کامل و کارآمد SMT تبدیل می شود.
| معرفی مدل
مدل پرسرعت: SM471Plus
SM471Plus یک ماشین انتخاب و مکان SMT با سرعت بالا با یک دروازه و 10 دوک در هر سر است. سرعت بهینه تا 78000 CPH را به دست میآورد که برای تراشههای کوچکی مانند 0402 مناسب است. با دید پروازی، دقت خوبی را برای تولید با حجم بالا در صنایعی مانند لوازم الکترونیکی مصرفی و دستگاههای تلفن همراه ارائه میکند.
مدل متوسط سرعت انعطاف پذیر: SM481Plus
SM481Plus محل انعطاف پذیری را با یک دروازه و 6 دوک در هر سر فراهم می کند. به 40000 CPH می رسد و اجزای بزرگتر تا BGA/QFP را با دقت بالاتر مدیریت می کند. این مدل برای کاربردهای متنوع در خودروسازی و تولید لوازم خانگی که در آن اندازه قطعات متنوع رایج است، مناسب است.
مدل چند منظوره: SM482Plus
SM482Plus یک دستگاه انتخاب و مکان SMT همه کاره با یک دروازه و 6 دوک است. 30000 CPH ارائه می دهد و در اجزای عجیب و غریب برتری دارد. ایده آل برای صنایعی که نیاز به تولید انعطاف پذیر دارند، مانند روشنایی و الکترونیک صنعتی، از PCB های بزرگتر تا 1200 میلی متر پشتیبانی می کند.
مدل انعطاف پذیر پیشرفته: DECAN L2
DECAN L2 دارای دو دروازه با 6 دوک در هر سر برای قرارگیری چند منظوره است. حداکثر 56000 CPH را در خود جای می دهد و قطعات عریض تا 55 میلی متر را کنترل می کند. این مدل با تولید تخته های LED و بزرگ در صنایع روشنایی و نمایشگر، با گزینه هایی برای بهره وری دو خط مطابقت دارد.
| مشخصات
| مشخصات مورد | HM520 HS | HM520 MF |
|---|---|---|
| مدل | HM520 HS | HM520 MF |
| نوع ماشین | نصب کننده مدولار با سرعت بالا | نصب مدولار چند منظوره |
| پیکربندی | 20 دوک × 2 دروازه | 6 دوک × 2 دروازه |
| سرعت قرار دادن | 80000 CPH | 60000 CPH |
| دقت قرار دادن | ± 25 میکرومتر @ Cpk ≥ 1.0، تراشه | ± 40 میکرومتر @ Cpk ≥ 1.0، تراشه / ± 30 میکرومتر @ Cpk ≥ 1.0، IC |
| محدوده کامپوننت | 0201 ~ □6 میلی متر | 0402 ~ □55 میلی متر |
| ابعاد ماشین | L 890 × D 2,370 × H 1,930 میلی متر | L 890 × D 2,370 × H 1,930 میلی متر |
| مزیت اصلی | قرار دادن قطعات تراشه با سرعت بالا | قرار دادن اجزای مخلوط انعطاف پذیر |
| برنامه پیشنهادی | تولید انبوه قطعات تراشه کوچک | تولید با انواع قطعات گسترده تر و قطعات بزرگتر |
| پارامتر | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| سرعت قرار دادن (بهینه) | 78000 CPH | 40،000 سانتی متر در ساعت | 30000 CPH | 56000 CPH |
| تعداد اسپیندل | 10 دوک / سر (1 دروازه ای) | 6 دوک / سر (1 دروازه ای) | 6 دوک / سر (1 دروازه ای) | 6 دوک / سر (2 دروازه) |
| دقت قرار دادن (تراشه) | ±40 میکرومتر (0402) | ±40 میکرومتر (0402) | ±40 میکرومتر (0402) | ± 28 میکرومتر (03015) |
| دقت قرار دادن (IC) | ± 50 میکرومتر | ± 30 میکرومتر | ± 30 میکرومتر | ± 25 میکرومتر |
| محدوده کامپوننت | 0402 ~ □14mm (H12mm) | 0402 ~ □42mm (H15mm) | 0402 ~ □55mm (H15mm) | 0402 ~ □21mm (H12mm، تا □55mm انتخابی) |
| حداکثر اندازه PCB (استاندارد) | 510 × 460 میلی متر | 460 در 400 میلی متر | 740 × 460 میلی متر | 510 × 460 میلی متر |
| حداکثر اندازه PCB (اختیاری) | 610 × 460 میلی متر | 1500 × 460 میلی متر | 1200 × 510 میلی متر | تا 1200 در 460 میلی متر |
| ظرفیت فیدر (8 میلی متر) | 120ea | 120ea | 120ea | 120ea |
| سیستم چشم انداز | پرواز پرواز | چشم انداز مرحله | چشم انداز مرحله | پرواز پرواز |
| محصولات مرتبط SMT بیشتر
ICT خطوط کامل SMT با کیفیت بالا را فراتر از دستگاه انتخاب و مکان SMT ارائه می دهد . ما راهحلهای کامل تولید PCBA شامل لودرهای خلاء برای چاپگرهای خمیر لحیم کاری خودکار برای , جابجایی تخته برای کاربرد دقیق، اجاقهای جریان مجدد چند ناحیهای برای لحیم کاری قوی، و سیستمهای AOI پیشرفته برای تشخیص عیوب است. این ماشین ها به طور یکپارچه در خطوط محکم و کارآمد با هم کار می کنند. این راهاندازی بازدهی بالا، هزینه کم و عملکرد قابل اعتماد را برای صنایعی مانند خودروسازی، پزشکی، روشنایی و لوازم الکترونیکی مصرفی ارائه میکند. تابلوها برای استفاده در دنیای واقعی آماده هستند. ما برنامه ریزی و پشتیبانی کامل را برای ساخت سیستم تولید SMT ایده آل شما ارائه می دهیم.
HM520 Hanwha Pick And Place Machine به عنوان بخشی از خط تولید کامل SMT بهترین عملکرد را دارد. ICT می تواند ماشین های مرتبط مانند لودر و تخلیه کننده SMT، چاپگر استنسیل خودکار، دستگاه SPI، نوار نقاله PCB، دستگاه بازرسی AOI، اجاق مجدد سری Lyra، روتر PCB و دستگاه تمیز کننده PCBA را ارائه دهد. این ماشینها فرآیند اصلی را از بارگیری PCB، چاپ خمیر لحیم، بازرسی خمیر، قرار دادن قطعات، لحیم کاری مجدد، بازرسی نوری، جدا کردن صفحه و تمیز کردن پوشش میدهند. برای مشتریانی که یک کارخانه جدید می سازند، این تطابق کامل بسیار مهم است. یک نصب کننده خوب خط تولید SMT به ماشین آلات بالادستی و پایین دستی مناسب نیاز دارد، نه فقط یک ماشین قرار دادن قوی که به تنهایی مانند یک قهرمان تنها ایستاده باشد.
| نام محصول | هدف در خط SMT |
|---|---|
| خط تولید SMT کلید در دست | خط SMT با قابلیت ردیابی کاملاً خودکار ترکیه. |
| لودر مجله SMT | به طور خودکار PCB های لخت را در خط بارگذاری می کند. |
| چاپگر استنسیل PCB اتوماتیک | خمیر لحیم کاری را روی پدهای PCB با دقت چاپ می کند. |
| نصب کننده تراشه خودکار SMT | قطعات را به طور دقیق روی PCB ها نصب می کند. |
| فر مجدد SMD | لحیم کاری را ذوب می کند تا اتصالات جامد ایجاد کند. |
| تجهیزات بازرسی PCB | دستگاه های بازرسی SMT مانند AOI، SPI، اشعه ایکس و بازرس استنسیل. |
| تجهیزات قابلیت ردیابی | داده های تولید مانند را ضبط و ردیابی می کند دستگاه علامت گذاری لیزری PCBA |
| ویدئوی موفقیت مشتری
ICT برای یک مشتری در ازبکستان که یک کارخانه بزرگ تولید لوازم الکترونیکی برای مادربردهای رایانه، SSD، محصولات حافظه و مجموعههای الکترونیکی مرتبط ساخته بود، پشتیبانی فنی ارائه کرد. از مرحله اولیه پروژه تا نصب، اشکال زدایی و آزمایش تولید، تیم ICT از نزدیک با مشتری همکاری کرد تا به اجرای روان خطوط تولید SMT و DIP کمک کند. خط SMT شامل یک چاپگر شابلون ICT-5151، چهار دستگاه قرار دادن SMT، اجاقهای جریان مجدد سری Lyra، سیستمهای جابجایی SPI، AOI و PCB بود. خط DIP شامل یک خط درج دستی، دستگاه درج فرم فرد JUKI، دستگاه لحیم کاری موج ICT-Acrab350 و سیستم نوار نقاله بود. پس از آزمایش، مشتری بازخورد مثبتی در مورد خدمات، سرعت پاسخگویی و کیفیت محصول داد.
| خدمات و پشتیبانی آموزشی
ICT از مشتریان قبل، حین و بعد از تحویل خط SMT پشتیبانی می کند. قبل از شروع پروژه، تیم ما به بررسی نوع محصول، اندازه PCB، ظرفیت تولید، طرح کارخانه و الزامات فرآیند کمک می کند. پس از رسیدن تجهیزات، مهندسان ICT می توانند نصب، تنظیم ماشین، راه اندازی نرم افزار، تست تولید و آموزش اپراتور را ارائه دهند. برای پروژه HM520 Hanwha Pick And Place Machine، آموزش می تواند شامل بارگذاری فیدر، بررسی نازل، تنظیم برنامه، تغییر تولید، تعمیر و نگهداری روزانه و عیب یابی اساسی باشد. ما همچنین به مشتریان کمک میکنیم بفهمند که دستگاه قرار دادن چگونه با چاپگر، SPI، اجاق جریان مجدد، AOI و دستگاههای جابجایی PCB کار میکند. این کار کل خط را آسانتر میکند و مدیریت آن را آسانتر میکند.
| بازخورد مشتری
بسیاری از مشتریان فناوری اطلاعات و ارتباطات را نه تنها به دلیل تجهیزات، بلکه به دلیل پشتیبانی کامل پشت تجهیزات انتخاب می کنند. در طول پروژه های خارج از کشور، مشتریان اغلب مهندسان ما را به دلیل ارتباط واضح، آموزش بیمار و حل عملی مشکلات تحسین می کنند. آنها همچنین بازخورد مثبتی در مورد عملکرد پایدار دستگاه، آزمایش دقیق کارخانه و بسته بندی قوی برای حمل و نقل از راه دور ارائه می دهند. برای پروژه های خط کامل SMT، پاسخ سریع به ویژه مهم است زیرا یک مسئله کوچک ممکن است کل برنامه تولید را تحت تاثیر قرار دهد. ICT در طول نصب، آزمایش و تولید اولیه با مشتری ارتباط نزدیکی برقرار می کند. این به مشتری در هنگام راه اندازی یک کارخانه جدید SMT یا ارتقاء خط تولید موجود، اطمینان بیشتری می دهد.
| گواهینامه ها و استانداردها
ICT توجه زیادی به کیفیت تجهیزات، ایمنی و کنترل تولید دارد. ماشینها و راهحلهای خط کامل ما میتوانند از الزامات گواهینامه رایج مانند CE، RoHS، ISO9001 و اسناد ثبت اختراع مرتبط پشتیبانی کنند. این گواهینامه ها به مشتریان کمک می کند تا ایمنی محصول، کنترل تولید و قابلیت اطمینان طولانی مدت را ارزیابی کنند. برای تجهیزات SMT، کیفیت فقط مربوط به بدنه دستگاه نیست. همچنین شامل طراحی الکتریکی، پایداری نرم افزار، ساختار مکانیکی، سوابق تست، حفاظت از بسته بندی و خدمات پس از فروش است. قبل از حمل و نقل، ICT عملکرد دستگاه را بررسی می کند و بسته بندی مناسب را برای تحویل به خارج از کشور آماده می کند. این به کاهش ریسک حمل و نقل کمک می کند و به مشتریان شروع مطمئن تری را هنگام رسیدن تجهیزات به کارخانه آنها می دهد.
| درباره شرکت و کارخانه ICT
ICT یک ارائه دهنده راه حل کارخانه SMT با تجربه قوی در SMT، DIP، پوشش، توزیع، لحیم کاری، بازرسی، و تجهیزات جابجایی PCB است. ما تیم های تحقیق و توسعه، تولید، مهندسی و خدمات خود را داریم و شرکت ما در طول سال ها به سرعت رشد کرده است. تا کنون، ICT به بیش از 1700 مشتری در بیش از 80 کشور جهان خدمات رسانی کرده است و به بسیاری از کارخانه ها کمک کرده تا خطوط تولید را از صفر تا تولید انبوه بسازند. کارخانه ما از فرآیندهای تست دقیق و مدیریت کیفیت قبل از تحویل پیروی می کند. برای مشتریانی که نصب کننده تراشه PCB Hanwha HM520 یا یک خط کامل SMT را انتخاب می کنند، ICT می تواند انتخاب ماشین، طراحی خط، نصب، آموزش و پشتیبانی فنی طولانی مدت را ارائه دهد.
