YSM20R
Yamaha
| مقدار: | |
|---|---|

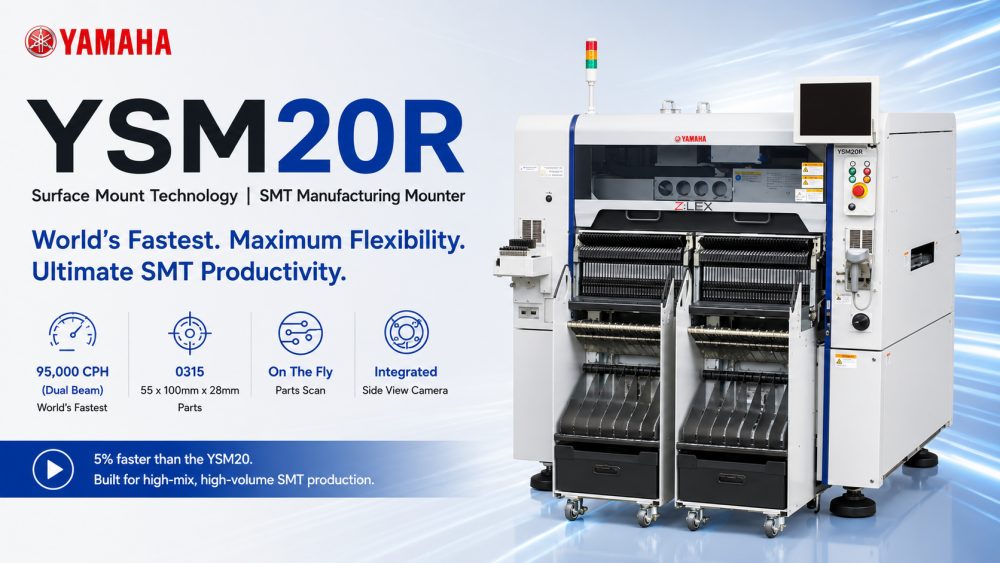

| نصب کننده تراشه SMT مدولار YSM20R
YSM20R یک دستگاه ماژولار SMT است که برای تولید PCB با حجم بالا مهندسی شده است. از عملیات تک یا دو لاین، تخته های بزرگ و قرارگیری با تراکم بالا پشتیبانی می کند. هدهای همه کاره و دوربین های میدان عریض آن به طور موثر اجزای مختلف، از 0201s کوچک تا 0315s بزرگ را کنترل می کنند، در حالی که دقت و ثبات بالایی را حفظ می کنند. طراحی مدولار اجازه می دهد تا طرح خط تولید انعطاف پذیر و بهره وری را به حداکثر برساند.
| ویژگی های محصول
پرتو دوگانه و قرارگیری با سرعت بالا
YSM20R مجهز به طراحی پرتو دوگانه، کارکرد همزمان دو خط را امکانپذیر میکند و به طور قابل توجهی توان عملیاتی را بهبود میبخشد. هدهای با دقت بالا تا 95000 CPH قرار می گیرند و سرعت را با دقت متعادل می کنند.
سازگاری Wide Component & PCB
از ابعاد PCB بزرگ پشتیبانی می کند: L810×W742 mm (تک خط) و L810×W356 mm (دو خط) که حداکثر 140 نوع جزء را در خود جای می دهد. دید اسکن گسترده، قرارگیری دقیق را در طرحبندیهای مختلف PCB تضمین میکند.
عملیات بدون توقف و بارگیری خودکار
با فیدرهای بارگیری خودکار اختیاری (ALF) و ترتیب دهنده های سینی (ATS)، YSM20R به طور مداوم بدون توقف برای تغییر نوار یا سینی کار می کند، زمان خرابی را کاهش می دهد و خطوط تولید را بسیار کارآمد نگه می دارد.
| مشخصات
| مدل | YSM20R - Z:LEX |
| PCB قابل اجرا | تک خط L810 x W490 تا L50 x W50 دو مرحله ای توجه: برای گزینه 2 پرتو محور X فقط 1PCB انتقال: L810 x W490 به L50 x W50 2PCB انتقال: L380 x W490 به L50 x W50 |
| قابلیت نصب | محور X 2 پرتو: هد چند منظوره پرسرعت (HM: High-speed Multi) x 2 95000 CPH (تحت شرایط بهینه که توسط یاماها موتور تعریف شده است) |
| دقت نصب | ±0.035mm (±0.025mm) Cpk≧1.0 (3σ) (در شرایط بهینه همانطور که توسط Yamaha Motor تعریف شده است، زمانی که از مواد ارزیابی استاندارد استفاده می شود) |
| اجزای قابل اجرا | هد پرسرعت چندگانه (HM) نکته : 0201 تا W55 x L100 میلیمتر (تشخیص نمایهسازی بیش از W45 میلیمتر)، ارتفاع 15 میلیمتر یا کمتر نکته: ارتفاع قطعه 6.5 میلیمتر یا بالاتر یا اندازه قطعات 12 میلیمتر در طول/عرض یا بیشتر به دوربین چندگانه اختیاری نیاز دارد. لطفا برای اطلاعات در مورد نصب قطعات 0201 با ما تماس بگیرید. اجزای عجیب و غریب (FM: Multi Flexible) هد: 03015 تا W55 x L100mm (تشخیص شاخص بیش از W45mm)، ارتفاع 28mm یا کمتر |
| تعداد انواع اجزاء | صفحه ثابت: 140 نوع (تبدیل برای فیدر نوار 8 میلی متری) تعویض کالسکه فیدر: حداکثر 128 نوع (تبدیل برای فیدر نوار 8 میلی متری) سینی برای 30 نوع (نوع ثابت: حداکثر، در صورت نصب با sATS30) و 10 نوع (نوع کالسکه: حداکثر، در صورت نصب cATS) |
| منبع تغذیه | AC 3 فاز 200/208/220/240/380/400/416 V ± 10 % 50/60 هرتز |
| منبع تامین هوا | هوای خشک 0.45 مگاپاسکال یا بیشتر را تمیز کنید |
| بعد خارجی | L1,374 x W1,857 x H1,445mm |
| وزن | تقریبا 2050 کیلوگرم |
* مشخصات و ظاهر بدون اطلاع قبلی قابل تغییر است.
* برای جزئیات بیشتر با ICT تماس بگیرید.
| لیست تجهیزات خط SMT
Σ-G5SⅡ معمولاً در یک خط تولید کامل SMT شامل چاپگر خمیر لحیم کاری، سیستم بازرسی SPI، اجاق مجدد، دستگاه بازرسی AOI و تجهیزات جابجایی PCB ادغام می شود. ICT یکپارچهسازی کامل خطی را ارائه میکند که شامل SMT، DIP، پوشش و راهحلهای هوشمند اتوماسیون کارخانه است تا به مشتریان کمک کند تا سیستمهای تولید الکترونیک کارآمد و مقیاسپذیر را در سراسر جهان بسازند.
ICT چندین پایه یاماها SMT از جمله YSM10، YSM20، YSM40R را ارائه می دهد که PCB های کوچک را تا بردهای بزرگ با چگالی بالا پوشش می دهد. همه مدل ها دارای پیکربندی مدولار، قرارگیری سریع، سازگاری گسترده با اجزا و عملکرد با دقت بالا هستند که برای نیازهای مختلف خط تولید مناسب است.
| ویدئوی موفقیت مشتری
در قزاقستان، ICT با موفقیت خط تولید SMT تمام اتوماتیک را برای تولید منبع تغذیه تحویل داد. مهندسان نصب و آموزش را در محل ارائه کردند و از تولید روان اطمینان حاصل کردند. این خط شامل یک لودر SMT، چاپگر تمام خودکار، فر جریان مجدد، نوار نقاله SMT و بازرسی آفلاین AOI بود.
بازخورد مشتری: 'همه ماشینها از چین ICT هستند متشکرم. کیفیت و قیمت خوب. از اندی و بیلی برای ساخت این خط متشکرم. و آموزش استفاده از این ماشینها را به ما آموزش دادند. بسیار متشکرم.'
| خدمات و پشتیبانی آموزشی
ICT خدمات جامع و راه حل های آموزشی ارائه می دهد. مهندسان میتوانند راهاندازی، راهنمایی نصب و آموزش عملیاتی را در محل انجام دهند و به مشتریان کمک کنند تا به سرعت بالا بروند. آموزش عملیات ماشین، بهینه سازی خط تولید و روال تعمیر و نگهداری را پوشش می دهد. چه برای ماشین های تکی و چه برای راه اندازی کامل کارخانه، ICT پشتیبانی فنی پاسخگو و سرتاسری را ارائه می دهد.
| ستایش مشتری
مشتریان مهندسان ICT را به دلیل حرفه ای بودن، صبر و پاسخگویی ستایش می کنند. YSM20R و خط کامل به دلیل کیفیت عالی، تحویل سریع و بسته بندی دقیق مورد توجه قرار گرفته اند. مشتریان راهاندازی روان و آموزش مؤثر را گزارش میدهند، که کارکنان را قادر میسازد تا از همان روز اول به طور مؤثر عمل کنند.
| گواهینامه ما
YSM20R و خط تولید کامل ICT دارای گواهینامه های CE، RoHS و ISO9001 هستند که استانداردهای کیفیت بین المللی را رعایت می کنند. ICT همچنین دارای حق ثبت اختراعات اختصاصی است که از تجهیزات نوآورانه، پایدار و ایمن برای مشتریان جهانی اطمینان می دهد.
