یک دستگاه انتخاب و مکان یک قطعه اساسی از تجهیزات در صنعت تولید الکترونیک ، به ویژه برای فناوری Surface Mount (SMT) است. این فرایند قرار دادن اجزای الکترونیکی را بر روی تابلوهای مدار چاپی (PCB) با سرعت و دقت بالا خودکار می کند و آن را در خطوط مونتاژ مدرن PCB ضروری می کند. بیایید عمیق تر درک کنیم که ماشین انتخاب و مکان چیست ، چگونه کار می کند و نقش قابل توجهی در مونتاژ SMT دارد.
یک دستگاه انتخاب و مکان SMT یک دستگاه رباتیک است که برای انتخاب خودکار قطعات الکترونیکی از فیدرها یا قرقره ها طراحی شده و آنها را با دقت شدید بر روی PCB قرار می دهد. این دستگاه ها به طور خاص برای فناوری سطح Mount (SMT) طراحی شده اند ، که شامل نصب اجزای کوچک به طور مستقیم بر روی سطح یک PCB است. دستگاه های انتخاب و مکان SMT به دلیل کارآیی ، سرعت و توانایی رسیدگی به اجزای مختلف ، به طور گسترده در ساخت الکترونیک با حجم بالا مورد استفاده قرار می گیرند.
فرآیند مونتاژ PCB شامل قرار دادن هزاران مؤلفه کوچک مانند مقاومت ، خازن ، مدارهای یکپارچه (IC) و سایر دستگاه های کوچک بر روی PCB است. یک دستگاه انتخاب و مکان برای SMT این فرآیند را با استفاده از نازل های مکش برای انتخاب هر یک از مؤلفه ها و قرار دادن آن دقیقاً روی صفحه ساده می کند.
فرآیند انتخاب و مکان چندین مرحله کلیدی را برای اطمینان از نصب دقیق و کارآمد مؤلفه دنبال می کند:
موقعیت یابی PCB - PCB به طور خودکار روی نوار نقاله بار می شود و در جای خود قرار می گیرد.
تغذیه مؤلفه -فیدرها اجزای لازم را از نوارها ، سینی ها یا لوله ها به منطقه وانت تأمین می کنند.
تراز بینایی - دوربین ها موقعیت/جهت گیری هر مؤلفه را بازرسی و تصحیح می کنند.

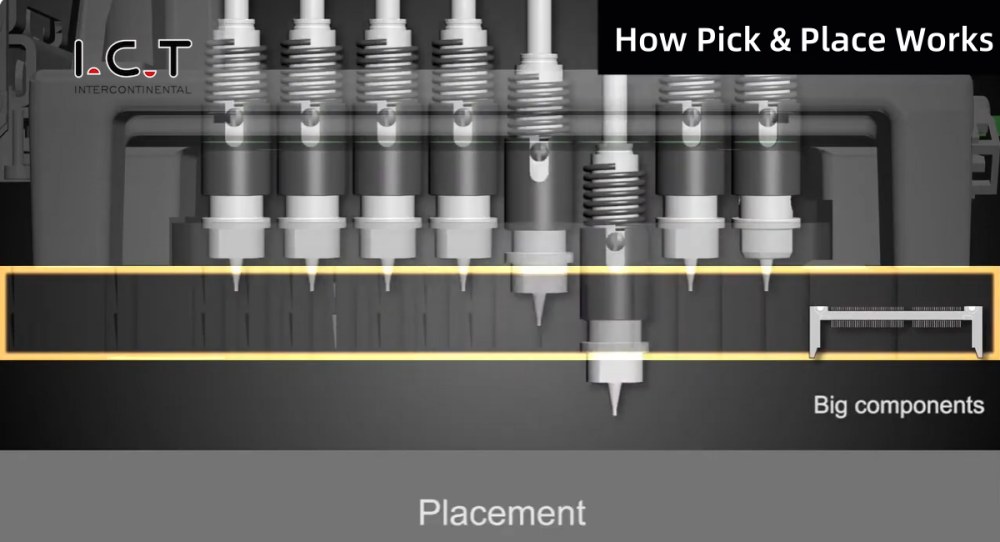

انتخاب و قرار دادن - نازل با استفاده از مکش خلاء ، مؤلفه را انتخاب می کند و آن را روی PCB قرار می دهد.

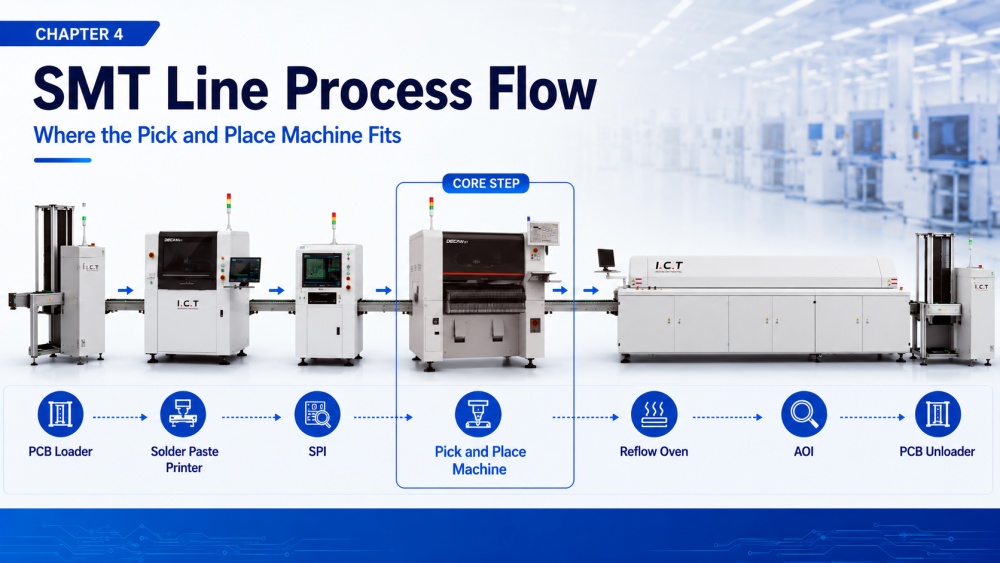

انتقال به Reflow - PCB مونتاژ شده برای لحیم کاری به فر بازتاب منتقل می شود.

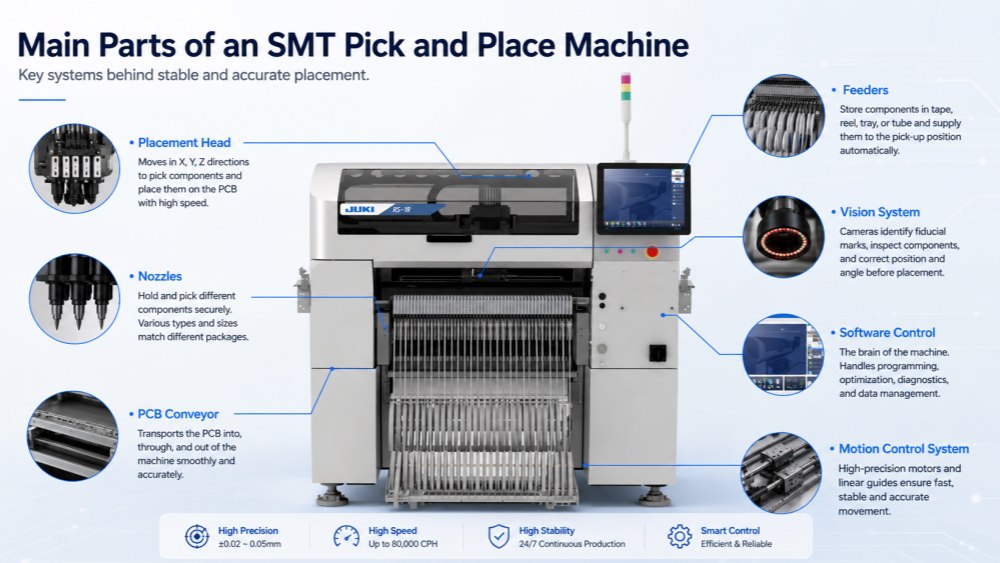

فناوری پشت یک دستگاه انتخاب و مکان ترکیبی از روباتیک ، کنترل رایانه ، سیستم های بینایی و الگوریتم های پیشرفته نرم افزار است. این دستگاه ها از یک سری موتورهای پله ای ، موتورهای سروو و نازل های خلاء برای برداشتن قطعات از فیدرها استفاده می کنند ، آنها را با استفاده از سیستم های بینایی تراز می کنند و آنها را به طور دقیق روی PCB قرار می دهند.
عناصر اصلی این فناوری شامل موارد زیر است:
نازل های مکش خلاء : این نازل ها با استفاده از مکش ، اجزای الکترونیکی را انتخاب می کنند. اندازه های مختلف نازل برای کنترل اجزای اشکال و اندازه های مختلف در دسترس است.
XY Gantry System : این سیستم حرکت نازل ها را در جهت های X (افقی) و y (عمودی) کنترل می کند و امکان قرار دادن دقیق روی PCB را فراهم می کند.
سیستم های بینایی : دوربین ها و سنسورهای با وضوح بالا دستگاه را قادر می سازد جهت گیری مؤلفه ، اندازه و موقعیت را تشخیص داده و از قرار دادن دقیق روی صفحه اطمینان حاصل کند.
نرم افزار کنترل : این نرم افزار عملکرد دستگاه ، مانند انتخاب قطعات ، مختصات قرار دادن و تنظیمات سرعت را کنترل می کند ، و از مونتاژ صاف و کارآمد اطمینان می دهد.
| ویژگی مؤلفه ویژگی های | های | کلیدی |
|---|---|---|
| فیدر SMT | قطعات را از قرقره ، سینی یا چوب تهیه می کند. | فیدرهای هوشمند با ردیابی بارکد و Auto-ID. |
| نازل SMT | قطعات را با استفاده از خلاء انتخاب می کند. | انواع قابل تعویض برای IC های 01005 -Garge ؛ طراحی ضد استاتیک. |
| سیستم بینایی | جهت گیری مؤلفه را تشخیص داده و تراز می کند. | سیستم دو دوربین (بالا/پایین) برای دقت 0.05 میلی متر. |
| گانتری / سر XY | نازل را دقیقاً حرکت می دهد. | موتورهای خطی با سرعت بالا با بازخورد رمزگذار. |
| سیستم نقاله | PCB را به طور خودکار منتقل می کند. | سازگار با اسمما ؛ از اتصال درون خطی پشتیبانی می کند. |
حلقه SMT یک قرقره است که نوار مداوم از اجزای مورد استفاده در فناوری سطح سطح را در خود جای داده است. نوار حاوی چندین مؤلفه جداگانه است که در فواصل منظم قرار می گیرند و دسترسی به دستگاه انتخاب و مکان را آسان می کند و به قطعات انتخاب می شود. حلقه ها بسته به نوع مؤلفه و تعداد اجزای هر قرقره در اندازه های مختلفی قرار می گیرند.
ترکیبی از فیدرهای SMT و قرقره ها تضمین می کند که دستگاه انتخاب و مکان به طور کارآمد و با حداقل خرابی کار می کند ، زیرا قطعات به طور مداوم در طول فرآیند مونتاژ به دستگاه عرضه می شوند.
یکی از مهمترین مزایای دستگاه انتخاب و مکان ، توانایی آن در خودکارسازی قرار دادن قطعات بر روی PCB است. این اتوماسیون باعث افزایش روند مونتاژ ، کاهش هزینه های نیروی کار و زمان تولید می شود. دستگاه انتخاب سطح و مکان سطح می تواند هزاران مؤلفه در ساعت را اداره کند و آن را برای تولید با حجم بالا ایده آل می کند.

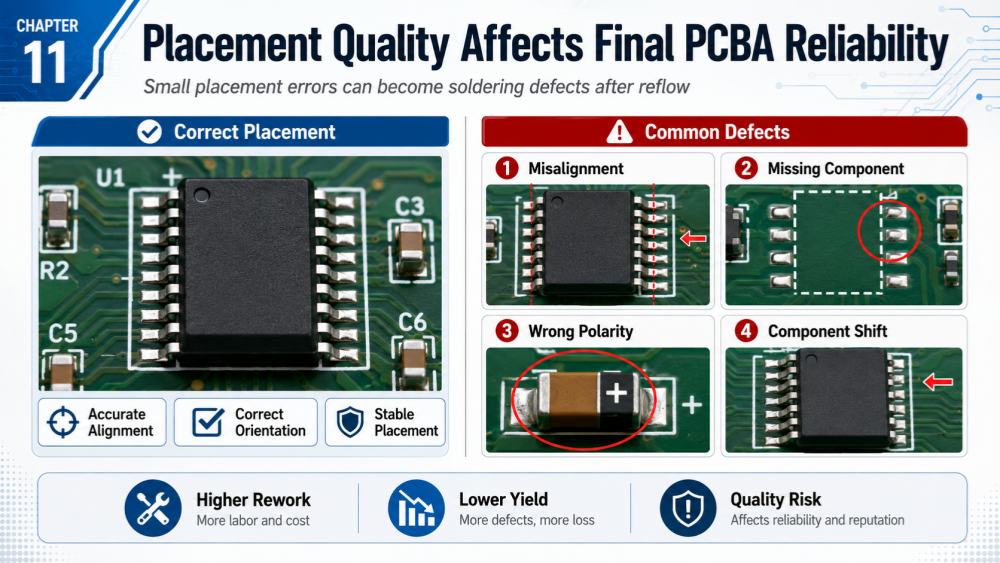

یک دستگاه انتخاب و مکان برای SMT دقت و سرعت بی نظیری را ارائه می دهد و اجزای آن را با دقت اندازه گیری شده در میکرومتر قرار می دهد. سیستم های پیشرفته بینایی و کنترل روباتیک اطمینان حاصل می کنند که هر مؤلفه دقیقاً در مکان تعیین شده خود قرار می گیرد ، خطاها را به حداقل می رساند و کیفیت کلی محصول را بهبود می بخشد.
با خودکار کردن فرآیند قرار دادن مؤلفه ، دستگاه های انتخاب و مکان به طور قابل توجهی توان تولید را افزایش می دهند. این بدان معنی است که تولید کنندگان می توانند PCB بیشتری را در مدت زمان کمتری تولید کنند و خواسته های تولید الکترونیک در مقیاس بزرگ را برآورده کنند.

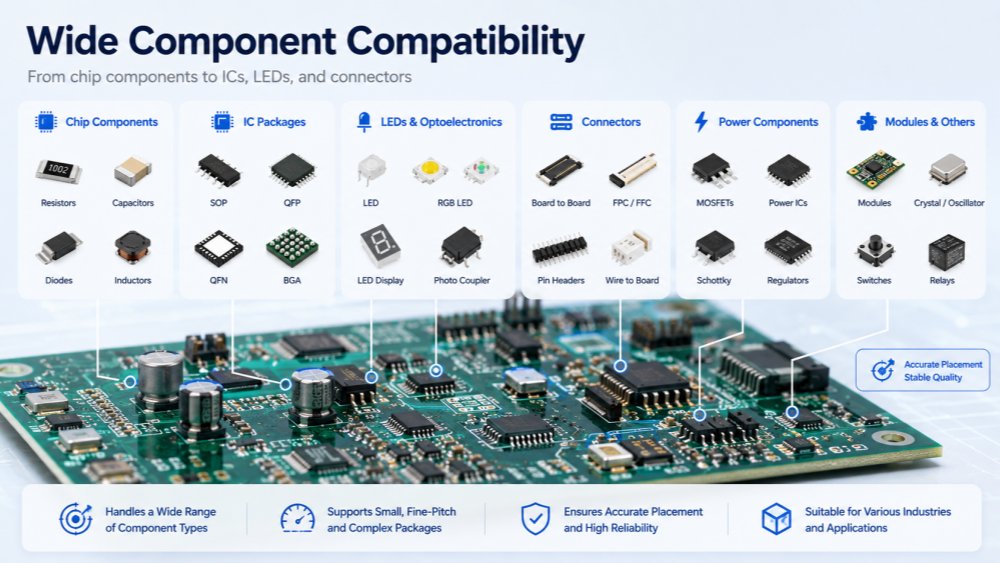

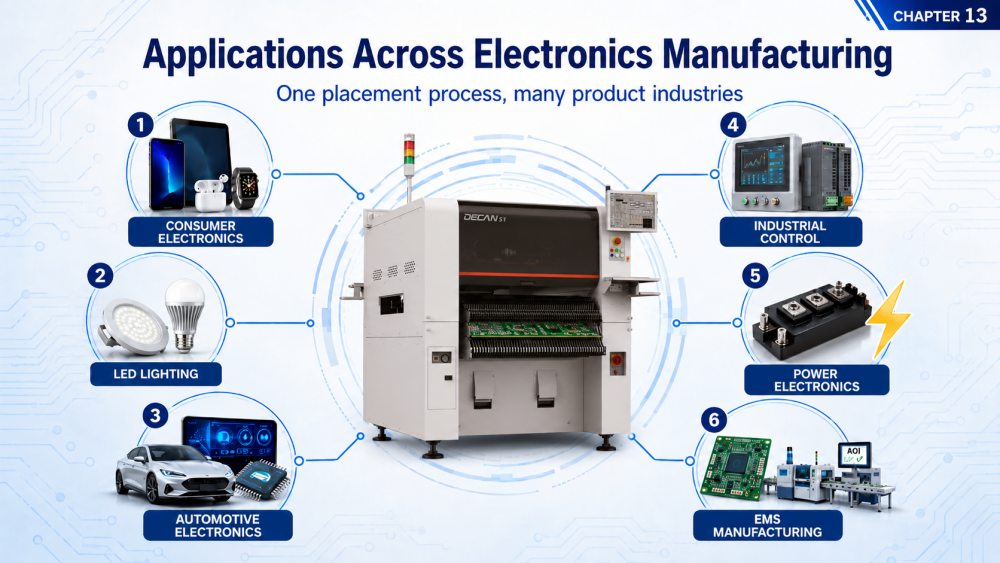

دستگاه انتخاب سطح و مکان سطح قادر به اداره طیف گسترده ای از اجزای سازنده ، از مقاومت های ریز و خازن گرفته تا IC و اتصالات بزرگتر است. این تطبیق پذیری به آن اجازه می دهد تا طرح های پیچیده PCB را با اندازه ها و شکل های مختلف مؤلفه کنترل کند و آن را برای نیازهای تولید متنوع مناسب می کند.
مونتاژ دستی PCB مستعد خطاهای انسانی است که می تواند منجر به نقص و کاهش کیفیت محصول شود. یک دستگاه انتخاب و مکان با اطمینان از قرار دادن دقیق و سازگار مؤلفه ، این خطاها را از بین می برد و منجر به محصولات نهایی با کیفیت بالاتر می شود.
استفاده از دستگاه انتخاب و مکان برای SMT تضمین می کند که هر PCB با همان سطح دقت و کیفیت مونتاژ می شود. این قوام برای حفظ استانداردهای بالا در ساخت الکترونیک ، به ویژه برای محصولاتی که نیاز به عملکرد قابل اعتماد دارند ، ضروری است.
دستگاه های انتخابی و مکان مدرن مجهز به سیستم های پیشرفته Vision هستند که از دوربین های با وضوح بالا برای بازرسی قطعات و تأیید قرارگیری آنها استفاده می کنند. این سیستم های بینایی اطمینان حاصل می کنند که هر مؤلفه قبل از قرار دادن روی PCB به درستی قرار گرفته و جهت گیری شده است و باعث بهبود بیشتر دقت مونتاژ می شود.
دستگاه SMT Pick and Place انعطاف پذیری را در رسیدگی به طرح ها و طرح های مختلف PCB ارائه می دهد. می توان آن را به راحتی برنامه ریزی کرد تا پیکربندی های مختلف PCB را در خود جای دهد ، و آن را برای هر دو نمونه اولیه و تولید انبوه مناسب می کند.

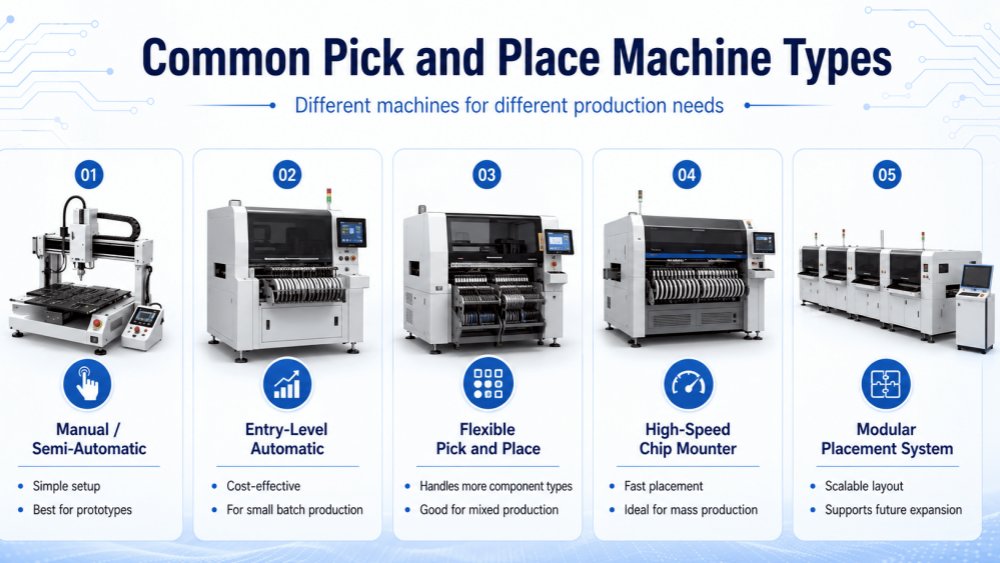

| نوع | توضیحات | برنامه معمولی |
|---|---|---|
| تیرانداز | دستگاه با سرعت بالا برای اجزای منفعل کوچک. | تلفن های هوشمند ، پوشیدنی ، تابلوهای LED. |
| دستگاه قرارگیری انعطاف پذیر | انواع مؤلفه های مختلف از جمله BGA و اتصالات را کنترل می کند. | PCB های خودرو ، پزشکی و صنعتی. |
حالت های تولید:
مخلوط بالا ، با حجم کم: تغییرات مکرر محصول ، فیدرهای انعطاف پذیر ، برنامه نویسی آسان.
با حجم بالا ، کم مخلوط: تعادل خط بهینه شده و پیکربندی فیدر برای حداکثر توان.
هنگام انتخاب دستگاه انتخاب و مکان ، در نظر بگیرید:
حجم تولید - سرعت قرار دادن مطابقت (CPH) به توان روزانه شما.
ترکیب مؤلفه - تراشه های کوچک در مقابل IC های بزرگ به سر دستگاه های مختلف احتیاج دارند.
الزامات دقت -چاه های خوب و BGA نیاز به بینایی با دقت بالا دارند.
بودجه و ROI- تعادل هزینه اولیه با بهره وری بلند مدت.
سطح اتوماسیون - هوش فیدر ، اتصال MES و سرعت تغییر را در نظر بگیرید.
| عناصر | هزینه |
|---|---|
| قیمت تجهیزات | با سرعت ، تعداد سر و سطح اتوماسیون متفاوت است. |
| فیدرها و نازل ها | لوازم جانبی ضروری ؛ برای قطعات یدکی و انعطاف پذیری برنامه ریزی کنید. |
| نگهداری و کالیبراسیون | بازرسی منظم ، دقت طولانی مدت را تضمین می کند. |
| آموزش و بهره برداری | فناوری اطلاعات و ارتباطات آموزش و پشتیبانی در محل را ارائه می دهد. |
| مصرف انرژی | موتورهای خطی کم مصرف و آماده به کار هوشمند صرفه جویی در انرژی. |
یک دستگاه انتخابی و مکان خوب و مناسب می تواند به مدت 8-10 سال با OEE پایدار کارآمد باشد.
برای کمک به شما در انتخاب ！！！ با مهندسان SMT تماس بگیرید
| یادداشت های | کار | فراوانی |
|---|---|---|
| روزمره | نازل ها را تمیز کنید ، فشار خلا را بررسی کنید ، گرد و غبار را بردارید. | راندمان مکش را حفظ کنید. |
| هفتگی | فیدرها را بازرسی کنید ، محورهای XY را روغن کاری کنید ، نرم افزار پشتیبان. | جلوگیری از سایش و از دست دادن داده ها. |
| ماهانه | سیستم دید کالیبره ، تنش کمربند را بررسی کنید ، صحت را تأیید کنید. | دقت طولانی مدت را حفظ کنید. |
Q1: تفاوت بین تیرانداز تراشه و یک دستگاه انتخاب و مکان انعطاف پذیر چیست؟
یک تیرانداز تراشه برای اجزای کوچک و پر سرعت بهینه شده است ، در حالی که ماشینهای انعطاف پذیر دارای اندازه و انواع مؤلفه متنوع هستند.
Q2: ماشین انتخاب و مکان مدرن چقدر دقیق است؟
دقت معمولی 0.05 میلی متر پوند با تصحیح دید پیشرفته است.
Q3: آیا یک دستگاه می تواند انواع مؤلفه ها را کنترل کند؟
بیشتر مدل های انعطاف پذیر می توانند تراشه های 01005 را به اتصالات بزرگ برسانند ، اما تخته های پیچیده ممکن است به ماشین های دوگانه احتیاج داشته باشند.
Q4: چرخه نگهداری چیست؟
تمیز کردن روزانه ، بازرسی هفتگی و کالیبراسیون ماهانه برای به روزرسانی بهینه توصیه می شود.
Q5: آیا فناوری اطلاعات و ارتباطات خدمات و آموزش جهانی را ارائه می دهد؟
بله ICT از طریق شبکه خدمات جهانی خود ، پشتیبانی و آموزش محلی پس از فروش را ارائه می دهد.
Q6: چگونه می توانم مدل مناسب را برای خط خود انتخاب کنم؟
برای یک راه حل سفارشی و پیشنهاد پیکربندی رایگان با کارشناسان SMT ما تماس بگیرید.
دستگاه انتخاب و مکان ابزاری ضروری در دنیای تولید الکترونیک ، ارائه سرعت ، دقت و کارآیی در مونتاژ SMT است. این که آیا شما با طرح های PCB ساده یا پیچیده سر و کار دارید ، یک دستگاه انتخاب و مکان برای SMT تضمین می کند که قطعات به طور دقیق قرار می گیرند ، باعث کاهش خطاها و افزایش توان تولید می شوند. با استفاده از فناوری پیشرفته مانند سیستم های بینایی و ذخیره هوشمند ، دستگاه Surface Mount Pick و Place همچنان به انقلابی در صنعت الکترونیک ادامه می دهد.
دستگاه انتخاب و مکان قلب مونتاژ SMT است که با دقت ، سرعت و اتوماسیون ترکیب می شود. چه برای تولید انبوه با سرعت بالا یا نمونه سازی انعطاف پذیر ، انتخاب سیستم مناسب ، بهره وری و کیفیت طولانی مدت در تولید الکترونیک را تضمین می کند.
