Hanwha در مقابل Europlacer: ماشین‌های انتخاب و مکان SMT برای کاربردهای متنوع

تولید فناوری نصب سطحی (SMT) با یک تنش عملیاتی ثابت مواجه است. شما باید اندازه دسته های کوچک شونده را در برابر تقاضا برای حداکثر توان متعادل کنید. عدم هماهنگی سیستم های رباتیک خودکار شما با پروفایل های تولید واقعی، خطرات عملیاتی شدیدی را به همراه دارد. بهینه سازی برای سرعت خام زمانی که امکانات شما نیاز به تعویض مکرر دارد منجر به زمان بیکاری می شود. برعکس، نمایه سازی بیش از حد در انعطاف پذیری در یک محیط با حجم بالا، گلوگاه های تولید عظیمی را ایجاد می کند. برای حفظ کارایی و ادامه خطوط خود به تجهیزات مناسب نیاز دارید.

این ارزیابی معماری Hanwha و Europlacer SMT Pick و Place Machine را مقایسه می‌کند . در حالی که بازار گسترده‌تر شامل بازیکنانی مانند ASMPT و Universal Instruments است، ما به طور خاص بر Hanwha و Europlacer تمرکز می‌کنیم. ما تفاوت‌های معماری، ظرفیت‌های فیدر، چابکی تغییر و مقیاس‌پذیری بلندمدت را تجزیه و تحلیل می‌کنیم. این تجزیه و تحلیل به شما کمک می کند تناسب صحیح را برای خدمات خاص تولید الکترونیکی (EMS) و محیط های OEM تعیین کنید. انتخاب پلت فرم مناسب تضمین می کند که خطوط تولید شما به خوبی اجرا می شود و با ترکیب محصول خاص شما سازگار می شود.

• تراز تولید: Hanwha در ارائه راه‌حل‌های مقیاس‌پذیر برای نیازهای تولید گسترده که نیاز به توان عملیاتی سریع دارند، برتری می‌یابد، در حالی که Europlacer در سناریوهای ترکیبی بالا که خواستار حداکثر انعطاف‌پذیری در سراسر نیازمندی‌های تولید متنوع هستند، برتری دارد.

• Changeover Economics: معماری Europlacer ظرفیت‌های تغذیه‌کننده عظیم روی ماشین را برای به حداقل رساندن زمان‌های خرابی و راه‌اندازی برای Bill of Materials (BOMs) پیچیده و متنوع در اولویت قرار می‌دهد.

• مقیاس پذیری و مدولاریت: Hanwha پلتفرم های بسیار ماژولار را ارائه می دهد که به تولیدکنندگان اجازه می دهد تا با افزایش حجم تولید، هدها و دروازه ها را به صورت خطی مقیاس کنند.

تولید SMT با ترکیب بالا در مقابل تولید با حجم بالا

انتخاب دستگاه انتخاب و مکان SMT به چیزی بیش از مقایسه حداکثر CPH نیاز دارد. راندمان واقعی تولید همچنین به فرکانس تغییر، ترکیب اجزاء، ظرفیت فیدر و الزامات PCB بستگی دارد.

عوامل کلیدی برای مقایسه

• CPH: سرعت قرارگیری نظری را نشان می دهد، اما خروجی واقعی معمولا کمتر است.

• ظرفیت فیدر: تعیین می کند که چند نوع جزء می توانند بارگذاری شوند.

• محدوده کامپوننت: پشتیبانی از قطعات 01005، آی سی ها و اجزای شکل فرد را بررسی کنید.

• دقت قرار دادن: بر کیفیت لحیم کاری و دوباره کاری پایین دست تأثیر می گذارد.

• اندازه PCB: تعیین می کند که دستگاه با چه اندازه برد و پانل می تواند کار کند.

• فرکانس NPI: محصولات جدید مکرر اهمیت تغییر سریع را افزایش می دهد.

نیازهای ترکیبی بالا در مقابل حجم بالا

به طور کلی، Hanwha بر تولید مدولار و با سرعت بالا تمرکز می کند ، در حالی که Europlacer بر انعطاف پذیری، BOM های پیچیده و تغییرات مکرر محصول تمرکز دارد . انتخاب درست به ترکیب تولید واقعی شما بستگی دارد تا سرعت ماشین نظری.

Hanwha SMT Pick and Place Machines

ماشین های Hanwha SMT بر تولید سریع و مداوم تمرکز می کنند . سری‌های Decan و SM از سیستم‌های دروازه‌ای مدولار، سرهای قرارگیری چند نازل و دید پرواز برای حفظ قرارگیری سریع و دقیق قطعات استفاده می‌کنند.

ویژگی های کلیدی

• طراحی دو دروازه ای: از چیدن و قرار دادن همزمان پشتیبانی می کند.

• سرهای چند نازل: افزایش توان برای قطعات استاندارد.

• Flying Vision: قطعات را در حین حرکت بازرسی می کند تا تاخیرها را کاهش دهد.

• طراحی مدولار: به تولیدکنندگان اجازه می دهد تا با رشد تولید، ظرفیت خود را افزایش دهند.

• گزینه های Dual-Lane: به کاهش زمان انتقال PCB و بهبود خروجی خط کمک می کند.

بهترین برنامه های کاربردی

ماشین‌های Hanwha برای مناسب هستند EMS با حجم بالا، لوازم الکترونیکی مصرفی و تولید PCB خودرو . آنها زمانی بهترین عملکرد را دارند که نوع محصول ثابت بماند و دوره های تولید طولانی مدت نیاز به خروجی ثابت داشته باشد.

راه اندازی و نگهداری

آماده سازی فیدر آفلاین و تأیید بارکد می تواند زمان تغییر و خطاهای بارگذاری را کاهش دهد. اپراتورها همچنین باید به طور منظم نازل ها را تمیز کنند، کانال های خلاء را بررسی کنند، و فیلترها را برای حفظ عملکرد قرار دادن تعویض کنند.

ملاحظات کلیدی

با افزایش ظرفیت تولید، طراحی مدولار Hanwha می‌تواند به فضای کف بیشتری نیاز داشته باشد. تعویض‌های مکرر ممکن است مزیت هدهای پرسرعت آن را کاهش دهد، بنابراین برای تولید با حجم بالا و نسبتاً پایدار بهتر از اجرای مکرر نمونه اولیه مناسب است.

Europlacer SMT Pick and Place Machines

ماشین‌های Europlacer SMT بر انعطاف‌پذیری، ظرفیت تغذیه بالا و تغییر سریع تمرکز دارند . پلت فرم iineo+ از یک سر برجک چند منظوره استفاده می کند که ریز اجزاء، آی سی ها و کانکتورهای بزرگ را بدون تغییر مکرر سر کنترل می کند.

ویژگی های کلیدی

• سر برجک چند منظوره: طیف وسیعی از اندازه های اجزا را کنترل می کند.

• ظرفیت تغذیه بالا: اجزای بیشتری را برای کارهای مختلف بارگذاری می کند.

• On-the-Fly Vision: قطعات را در حین قرار دادن بررسی می کند.

• انتخاب خودکار نازل: تغییرات دستی سر را کاهش می دهد.

• تولید انعطاف پذیر: از BOM های مختلف و تغییرات مکرر محصول پشتیبانی می کند.

بهترین برنامه های کاربردی

Europlacer برای مناسب است تولید با مخلوط بالا، کم حجم، نمونه سازی، پروژه های پیچیده EMS، هوافضا و سایر مجموعه های پیچیده PCB . ظرفیت بالای فیدر آن به کارخانه ها کمک می کند تا بین محصولات مختلف با زمان راه اندازی کمتر حرکت کنند.

راه اندازی و نگهداری

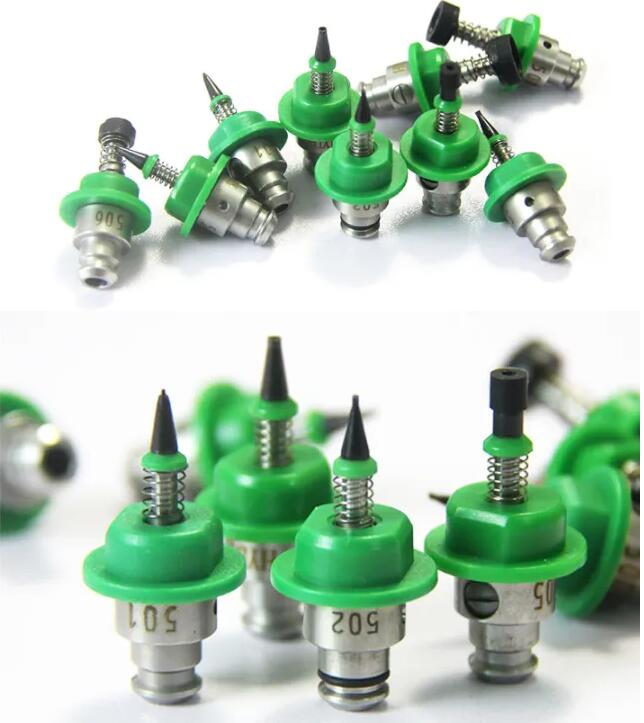

دستگاه به طور خودکار نازل های مناسب را انتخاب می کند و در هنگام قرار دادن قطعات را بررسی می کند. اپراتورها عمدتاً باید مجلات نازل را تمیز و به درستی ذخیره کنند. ظرفیت بالای فیدر نیز باعث کاهش تغییرات مکرر قرقره در طول تولید می شود.

ملاحظات کلیدی

Europlacer بیش از حداکثر CPH خام روی انعطاف پذیری تمرکز می کند. برای کارخانه هایی که تخته های ساده در حجم های بسیار زیاد تولید می کنند، ممکن است مقداری از این انعطاف پذیری به طور کامل استفاده نشود.

مقایسه ماشین Hanwha در مقابل Europlacer SMT

Hanwha و Europlacer از رویکردهای مختلفی برای بهبود تولید SMT استفاده می کنند. Hanwha بر تولید مدولار با سرعت بالا تمرکز دارد ، در حالی که Europlacer بر روی انعطاف پذیری مخلوط بالا و کاهش زمان تغییر تمرکز دارد..

تفاوت های کلیدی

نرم افزار و یکپارچه سازی کارخانه

هر دو Pick و Place Machines از ادغام MES، برنامه نویسی آفلاین و قابلیت ردیابی اجزا پشتیبانی می کنند. آن‌ها می‌توانند داده‌های تولید را از طریق پروتکل‌هایی مانند IPC-CFX و SECS/GEM مبادله کنند و به کارخانه‌ها در مدیریت تولید و آماده‌سازی مشاغل جدید در زمانی که ماشین‌ها در حال کار هستند کمک کنند.

نیازهای نگهداری و بهره برداری

هر دو پلت فرم نیاز به کالیبراسیون منظم، تعمیر و نگهداری نازل و بازرسی برای حفظ دقت قرار دارند. خریداران همچنین باید برق، هوای فشرده، قطعات یدکی و دسترسی به اجزای داخلی را در نظر بگیرند زیرا این عوامل می‌توانند بر زمان کارکرد طولانی مدت و هزینه‌های نگهداری تأثیر بگذارند.

کدام نوع تولید برای هر پلتفرم مناسب است؟

Hanwha حول محور سرعت، گسترش مدولار و تولید پایدار با حجم بالا طراحی شده است. Europlacer تاکید بیشتری بر ظرفیت فیدر، جابجایی اجزای پیچیده و تغییرات مکرر دارد. بنابراین تناسب بهتر به حجم تولید، پیچیدگی BOM، فرکانس NPI و فضای کف موجود بستگی دارد.

خطرات رایج هنگام خرید تجهیزات SMT

خرید تجهیزات SMT بیش از مقایسه سرعت و دقت قرارگیری را شامل می شود. آموزش، پشتیبانی فنی محلی، قطعات یدکی و یکپارچه سازی نرم افزار همگی می توانند بر راندمان تولید طولانی مدت تأثیر بگذارند.

آموزش اپراتور

Hanwha و Europlacer از نرم افزارها، سیستم های تغذیه کننده و روش های عملیاتی متفاوتی استفاده می کنند. اپراتورها باید قبل از نصب آموزش ببینند تا بتوانند فیدرها، تعویض‌ها، خطاهای دید و عیب‌یابی اساسی را مدیریت کنند.

خدمات و قطعات یدکی

پشتیبانی فنی محلی می تواند زمان خرابی را در هنگام بروز مشکلات تجهیزات کاهش دهد. قبل از خرید، قرارداد سطح سرویس تامین کننده (SLA)، زمان پاسخ مهندس، و در دسترس بودن محلی قطعات کلیدی مانند نازل، تسمه، موتور و فیلترها را بررسی کنید.

نرم افزار و ادغام MES

ماشین‌های جدید SMT باید با سیستم‌های تولیدی و MES موجود کار کنند. تبادل داده، قابلیت ردیابی، واردات CAD/BOM و برنامه‌نویسی آفلاین را قبل از نصب آزمایش کنید تا بعداً از مشکلات ادغام جلوگیری کنید.

چک لیست قبل از نصب

• نیازهای برق، هوای فشرده، شبکه و کف را بررسی کنید.

• آموزش کامل اپراتور و تعمیر و نگهداری قبل از نصب.

• یک دسته آزمایشی را برای آزمایش سیستم های قرارگیری و بینایی اجرا کنید.

• اتصالات MES و قابلیت ردیابی PCB را آزمایش کنید.

• قطعات یدکی و مواد مصرفی رایج را آماده کنید.

• گاری های فیدر یا بانک های فیدر را قبل از تولید کالیبره کنید.

این بررسی ها می تواند تاخیرهای نصب را کاهش دهد و به دستگاه جدید SMT کمک کند تا سریعتر به تولید پایدار برسد.

پایان

انتخاب بین Hanwha و Europlacer این نیست که کدام ماشین از نظر عینی برتر است. این در مورد این است که معماری با نرخ NPI خاص، تقاضای حجم و زیرساخت پشتیبانی منطقه ای تسهیلات شما هماهنگ است. شما باید فلسفه طراحی اصلی ماشین را با واقعیت عملیاتی روزانه خود مطابقت دهید. ناهماهنگی منجر به بیکاری تجهیزات یا تنگناهای عظیم می شود.

Hanwha را برای عملیاتی توصیه کنید که در آن مقیاس‌سازی توان خام و مدیریت نیازهای تولید گسترده، محرک‌های اولیه هستند. اگر دسته های بزرگی از محصولات پایدار را اجرا می کنید، سرعت مدولار Hanwha نتایج استثنایی را ارائه می دهد. Europlacer را برای عملیاتی که به حداقل رساندن زمان خرابی تغییر و مدیریت BOMهای پیچیده موفقیت را دیکته می کند، توصیه کنید. اگر با NPI های مکرر مواجه هستید و نیاز به انعطاف پذیری شدید از نمونه سازی اولیه تا تولید حجم دارید، Europlacer چابکی لازم را فراهم می کند.

مراحل عملی زیر را برای نهایی کردن تصمیم خود انجام دهید:

• برای اندازه‌گیری زمان تغییر واقعی، یک مطالعه جامع زمانی با استفاده از پیچیده‌ترین BOM‌های خود در هر دو پلتفرم انجام دهید.

• برای ارزیابی رابط کاربری، دموی نرم افزار برنامه نویسی آفلاین زنده را با استفاده از فایل های CAD بومی خود درخواست کنید.

• CPH واقعی را بر اساس ترکیب محصول خاص خود به جای تکیه بر حداکثرهای نظری محاسبه کنید.

• موجودی قطعات یدکی محلی را حسابرسی کنید و قراردادهای سطح خدمات را با توزیع کنندگان منطقه بررسی کنید.

پرسش

س: تفاوت اصلی بین دستگاه های Hanwha و Europlacer SMT چیست؟

پاسخ: Hanwha مقیاس پذیری مدولار و حجم با سرعت بالا را برای تولید گسترده با استفاده از هدهای درون خطی در اولویت قرار می دهد. Europlacer تعداد فیدرهای پیشرو در صنعت و انعطاف پذیری چند منظوره را با استفاده از سرهای برجک برای مدیریت محیط های پیچیده و با ترکیب بالا بدون نیاز به تغییر هد در اولویت قرار می دهد.

س: کدام ماشین آلات انتخاب و مکان برای تولید با مخلوط بالا و حجم کم بهترین هستند؟

A: Europlacer به طور گسترده ای برای این محیط شناخته شده است. پلتفرم‌هایی مانند iineo+ از سرهای چند منظوره و ظرفیت تغذیه‌کننده پیوسته عظیم استفاده می‌کنند. این معماری زمان راه اندازی را به شدت کاهش می دهد و اجازه می دهد تا چندین محصول مجزا به طور همزمان بارگذاری شوند.

س: آیا ماشین های انتخاب و مکان Hanwha برای ارائه دهندگان EMS مناسب هستند؟

پاسخ: بله، ماشین‌های Hanwha برای ارائه‌دهندگان EMS که حجم‌های متنوع اما عموماً بالاتر را مدیریت می‌کنند، بسیار مناسب هستند. طراحی ماژولار آنها به EMS اجازه می دهد تا خطوط را به صورت خطی گسترش دهد تا با افزایش تقاضای مشتری، به اهداف توان عملیاتی تهاجمی دست یابد.

س: ظرفیت فیدر چگونه بر کارایی تولید SMT تأثیر می گذارد؟

A: ظرفیت بالای فیدر روی ماشین باعث می شود چندین BOM محصول به طور همزمان بارگیری شوند. این به شدت زمان خرابی تغییر را بین اجراها کاهش می دهد. اپراتورها زمان کمتری را صرف خراب کردن و راه اندازی چرخ دستی ها می کنند که منجر به بهره برداری کلی از ماشین می شود.

س: هنگام ارزیابی الزامات تعمیر و نگهداری تجهیزات SMT باید به دنبال چه چیزی باشم؟

پاسخ: فرکانس کالیبراسیون های معمول، فواصل تعویض نازل و دسترسی به تسمه ها و موتورهای داخلی را ارزیابی کنید. همچنین باید در دسترس بودن محلی قطعات یدکی و زمان پاسخگویی تضمین شده در توافقنامه سطح خدمات منطقه ای خود را تأیید کنید.

س: آیا دستگاه های Europlacer می توانند تولید با حجم بالا را انجام دهند؟

پاسخ: بله، ماشین‌های Europlacer به گونه‌ای طراحی شده‌اند که از نمونه‌سازی اولیه به تولید با حجم بالا وفق دهند بدون اینکه کیفیت را به خطر بیندازند. در حالی که مزیت عملیاتی اولیه آنها در محیط‌هایی که به چابکی نیاز دارند باقی می‌ماند، آنها خروجی ثابت و قابل اعتمادی را برای دوره‌های تولید پایدار ارائه می‌کنند.
