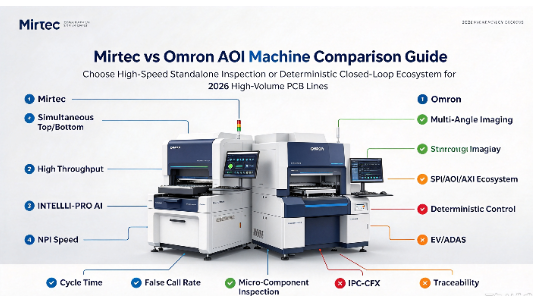

Mirtec vs Omron: نمایش بازرسی PCB با حجم بالا برای سال 2026

مجموعه‌های برد مدار چاپی با چگالی بالا (PCBA) در خودروهای الکتریکی (EV)، سیستم‌های پیشرفته کمک راننده (ADAS) و بخش‌های هوافضا، بازرسی نوری خودکار سنتی (AOI) را به نقطه شکست می‌رسانند. کاهش ارتفاع قطعات و چیدمان‌های شلوغ تابلو، تماس‌های نادرست و تنگناهای زمان چرخه را به تهدیدهای بزرگی برای کارایی خط تبدیل می‌کند. تولیدکنندگان با حجم بالا باید تولید بدون نقص را با اهداف توان عملیاتی تهاجمی متعادل کنند. انتخاب ساختار بازرسی نادرست منجر به ریزش نقص های فراری در میدان یا دوباره کاری دستی عظیم از الگوریتم های مثبت کاذب می شود.

دستگاه AOI به عنوان دروازه بان ساختاری در خط تکنولوژی نصب سطحی (SMT) عمل می کند. این پل بازرسی خمیر لحیم کاری (SPI) و اعتبار سنجی پشتیبان است و در کنار تست درون مدار (ICT) برای اطمینان از قابلیت اطمینان برد کار می کند. تخته‌هایی که آزمایش‌های الکتریکی را پشت سر می‌گذارند همچنان می‌توانند اتصالات لحیم حاشیه‌ای را که تحت چرخه حرارتی خراب می‌شوند، پنهان کنند. اعتبار سنجی ساختاری الزامی است. این ارزیابی چگونگی مدیریت اکوسیستم‌های نشان می‌دهد . Mirtec vs Omron AOI Machine با واقعیت‌های تولید سال 2026 را با تمرکز بر سخت‌افزار، نرم‌افزار هوش مصنوعی و یکپارچه‌سازی کارخانه

• توان عملیاتی در مقابل اکوسیستم: Mirtec در توان عملیاتی خام و کاهش زمان چرخه از طریق بازرسی همزمان بالا/پایین برتری دارد، در حالی که Omron در اکوسیستم‌های حلقه بسته و بدون نقص که SPI، AOI، و AXI را به هم متصل می‌کنند، برتری دارد.

• بلوغ هوش مصنوعی: پلتفرم INTELLI-PRO 2026 Mirtec طبقه‌بندی نقص مبتنی بر هوش مصنوعی و برنامه‌نویسی سریع را برای معرفی محصول جدید (NPI) ارائه می‌دهد.

• هدف‌گیری دقیق: تصویربرداری با وضوح بالا Omron به‌طور خاص برای صنایع انطباق دقیق (خودرو/پزشکی) که در آن شفافیت مطلق و مدل‌سازی داده‌های تاریخی غیرقابل مذاکره هستند، طراحی شده است.

• راننده تصمیم: انتخاب به این بستگی دارد که آیا خط تولید سرعت بازرسی مستقل و تغییر سریع را در اولویت قرار می دهد یا کنترل فرآیند ماشین به ماشین (M2M) عمیق.

نحوه انتخاب یک دستگاه AOI در سال 2026

انتخاب یک دستگاه AOI به چیزی بیش از مقایسه سرعت بازرسی نیاز دارد. تولیدکنندگان باید زمان چرخه، بازرسی قطعات کوچک، نرخ تماس کاذب، و یکپارچه سازی کارخانه را در نظر بگیرند.

سرعت بازرسی و زمان چرخه

دستگاه AOI باید با خط SMT همگام باشد. اگر قرار دادن 20 ثانیه طول بکشد اما بازرسی 35 ثانیه طول بکشد، AOI به یک گلوگاه تولید تبدیل می شود. هنگام ارزیابی توان عملیاتی، سرعت ضبط FOV، زمان پردازش تصویر و زمان حرکت برد را مقایسه کنید.

بازرسی اجزای کوچک

PCBA های مدرن اغلب از اجزای متریک 0201 و طرح بندی متراکم استفاده می کنند. خازن ها و کانکتورهای بلند می توانند سایه هایی ایجاد کنند که اجزای مجاور را پنهان می کند. پروژکشن سه بعدی و دوربین های چند زاویه ای به بررسی دقیق این مناطق دشوار کمک می کند.

نرخ تماس کاذب

نرخ تماس کاذب بالا (FCR) بازبینی دستی را افزایش می دهد و تولید را کند می کند. همچنین می تواند باعث خستگی اپراتور و افزایش خطر از دست رفتن نقص واقعی شود. الگوریتم‌های پایدار و فیلتر هوش مصنوعی می‌توانند تماس‌های نادرست غیرضروری را کاهش دهند و در عین حال تشخیص نقص را حفظ کنند.

یکپارچه سازی کارخانه هوشمند

ماشین های مدرن AOI باید با MES و سایر سیستم های تولیدی متصل شوند. پشتیبانی IPC-CFX اجازه می دهد تا داده های بازرسی در سراسر کارخانه برای نظارت بر عملکرد، ردیابی نقص و بهبود فرآیند به اشتراک گذاشته شود.

ماشین آلات Mirtec AOI

سخت افزار برای بازرسی سریعتر

Mirtec بر بازرسی با سرعت بالا و زمان چرخه کوتاه تر تمرکز دارد. سیستم هایی مانند MV-6TB می توانند همزمان بالا و پایین PCBA را بازرسی کنند. این امر نیاز به چرخاندن برد یا استفاده از دستگاه AOI دوم را از بین می‌برد و به روند بازرسی کمک می‌کند تا با خطوط SMT پرسرعت همگام شود.

ویژگی های کلیدی سخت افزار

هوش مصنوعی و نرم افزار INTELLI-PRO

Mirtec از پلت فرم INTELLI-PRO برای بهبود طبقه بندی نقص و کاهش برنامه نویسی دستی استفاده می کند. یادگیری عمیق به تفکیک عیوب واقعی از تغییرات معمولی در رنگ PCB، تاب برداشتن و قطعات کمک می کند. OCR مبتنی بر هوش مصنوعی همچنین می‌تواند نشانه‌های اجزای دشوار را بخواند، در حالی که برنامه‌نویسی خودکار مبتنی بر CAD به ایجاد برنامه‌های بازرسی سریع‌تر برای محصولات جدید کمک می‌کند.

مزایای اصلی نرم افزار

• طبقه بندی نقص مبتنی بر هوش مصنوعی

• تماس های نادرست غیر ضروری کمتر

• OCR مؤلفه تقویت شده با هوش مصنوعی

• برنامه نویسی سریعتر مبتنی بر CAD

• زمان راه اندازی NPI کوتاه تر

ماشین آلات Omron AOI

تصویربرداری با وضوح بالا و دقت

معماری یک ماشین Omron AOI بر اساس دقت مطلق و کنترل کیفیت قطعی ساخته شده است. Omron به مشکل سایه با یک ضبط تصویر چند زاویه ای پیچیده و توالی نورپردازی پیشرفته نزدیک می شود. این سیستم با استفاده از چندین پروژکتور که حاشیه‌های تغییر فاز را از زوایای مختلف می‌ریزد، یک مدل سه بعدی بدون سایه از برد را بازسازی می‌کند. این قابلیت هنگام بازرسی هندسه های پیچیده، سپرهای RF متراکم، یا اجزای میکرو که مستقیماً در مجاورت کانکتورهای بلند قرار گرفته اند ضروری است.

این سطح از شفافیت کل، تولید EV و ADAS را هدف قرار می دهد. در بخش‌های بسیار کنترل‌شده خودرو، یک نقص فرار می‌تواند منجر به خرابی فاجعه‌بار در سیستم ترمز یا واحد ناوبری مستقل شود. مشخصات سخت افزاری و ویژگی های ردیابی عمیق به محصولاتی با نقص صفر می رسد. ارتفاع، حجم و مساحت هر مفصل لحیم کاری اندازه گیری، ثبت و به شماره سریال برد متصل می شود. این یک رکورد دیجیتال تغییرناپذیر از کیفیت برای ممیزی های انطباق و ادعاهای ضمانت ارائه می دهد.

Omron به جای اتکای کامل به هوش مصنوعی جعبه سیاه برای تصمیم گیری، بر ثبات الگوریتمی تاکید دارد. این سیستم از الگوریتم‌های بسیار پایدار و قطعی برای دقت قابل تکرار در چندین دوره تولید استفاده می‌کند. مهندسان در صنایع تحت نظارت، مدل‌های قطعی را ترجیح می‌دهند، زیرا می‌توانند دقیقاً به طور ریاضی ثابت کنند که چرا یک ماشین در یک اتصال خاص خراب شده است. شفافیت در منطق تصمیم‌گیری، تحلیل علت ریشه‌ای و اعتبار فرآیند را هدایت می‌کند.

اکوسیستم متصل SPI، AOI و AXI

Omron سیستم های SPI، AOI و AXI را از طریق ارتباط ماشین به ماشین (M2M) برای کنترل بهتر فرآیند به هم متصل می کند. SPI خمیر لحیم کاری را بررسی می کند، AOI اجزای قابل مشاهده و اتصالات لحیم کاری را بررسی می کند، در حالی که AXI نقص های پنهان زیر BGA و BTC را تشخیص می دهد. با به اشتراک گذاشتن داده‌های بازرسی در این سیستم‌ها، سازندگان می‌توانند تغییرات فرآیند را زودتر شناسایی کنند، مشکلات قرارگیری را اصلاح کنند و بازده پاس اول را بهبود بخشند. ارزیابی سر به سر: Mirtec در مقابل Omron AOI Machine

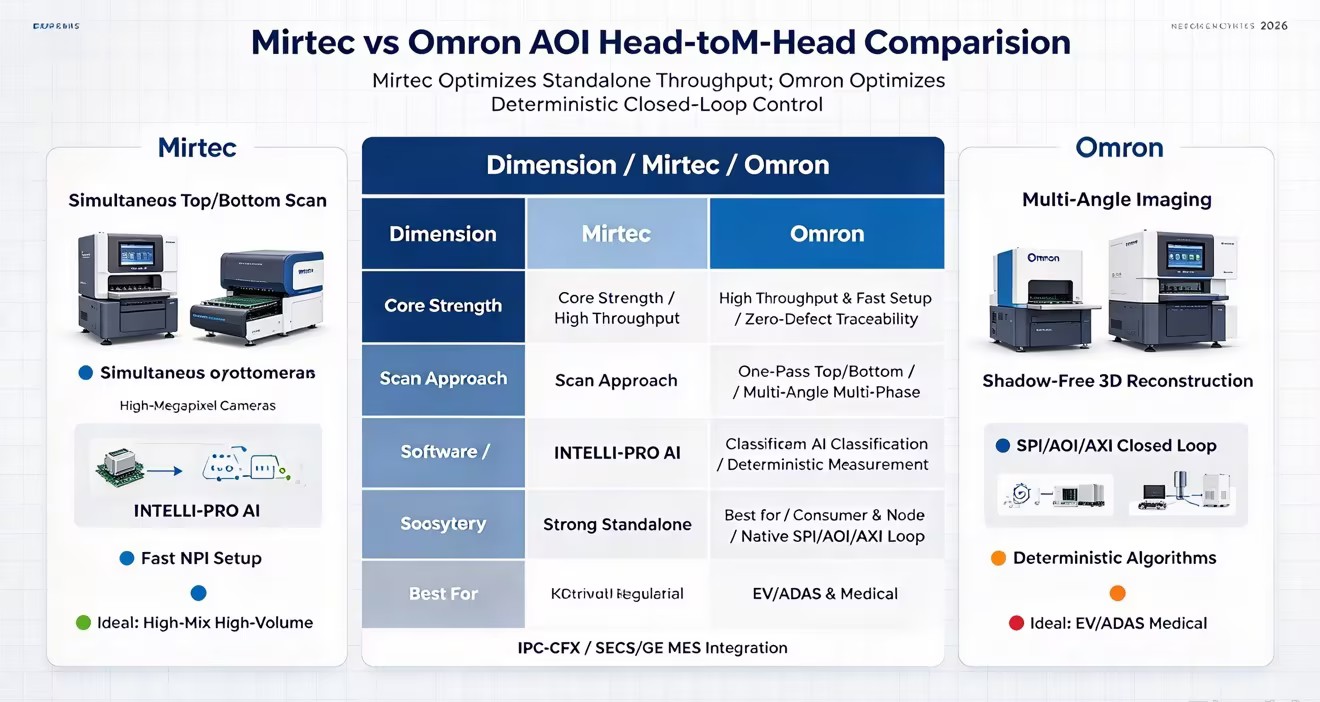

سرعت بازرسی در مقابل دقت تشخیص عیب

Mirtec از بازرسی همزمان بالا و پایین برای کاهش زمان جابجایی و افزایش توان استفاده می کند و برای تولید با حجم بالا مناسب است. Omron از تصویربرداری چند زاویه ای و چندین پروژکتور استفاده می کند که ممکن است به زمان بازرسی بیشتری نیاز داشته باشد اما دید بهتری را در اطراف اجزای متراکم و پیچیده ارائه می دهد. Mirtec برای تابلوهای مسطح و یکنواخت مناسب است، در حالی که Omron بیشتر بر روی تابلوهای پیچیده تمرکز می کند که در آن بازرسی دقیق سه بعدی مهم است.

ادغام هوش مصنوعی در مقابل مدل سازی قطعی

فلسفه های نرم افزاری این دو سازنده به طور قابل توجهی متفاوت است. Mirtec یکپارچه سازی تهاجمی هوش مصنوعی را برای تصمیم گیری سریع انجام می دهد. شبکه عصبی با انجام کارهای سنگین تمایز بین یک اتصال لحیم کاری عملکردی اما کمی اکسید شده و یک نقص واقعی لحیم کاری سرد را انجام می دهد. این به شدت بار برنامه‌نویسی را بر روی مهندس فرآیند کاهش می‌دهد و به آن‌ها اجازه می‌دهد به جای تغییر آستانه‌های بازرسی، روی بهینه‌سازی خط تمرکز کنند.

Omron بر کنترل فرآیند قطعی و مبتنی بر داده تمرکز دارد. در حالی که Omron از هوش مصنوعی برای کارهای خاص مانند OCR و تنظیم اولیه استفاده می کند، اندازه گیری هسته به داده های هندسی مطلق متکی است. هوش مصنوعی Mirtec هنگام مدیریت تغییرات رنگ PCB و تغییرات رنگی، به طور روان با تفاوت های بصری سازگار می شود. Omron از طریق جبران فیزیکی محور Z و نقشه برداری توپولوژیکی سه بعدی دقیق، تاب خوردگی را کنترل می کند. این تضمین می کند که اندازه گیری بدون توجه به خم شدن بستر، از نظر ریاضی درست باقی می ماند.

یکپارچه سازی خط و سازگاری با کارخانه هوشمند

ارزیابی استراتژی استقرار مستلزم نگاه کردن به خط گسترده تر SMT است. Mirtec به عنوان یک گره مستقل قدرتمند عمل می کند. از طریق پروتکل های استاندارد مانند SECS/GEM یا MQTT به طور موثر به پلتفرم های قدیمی MES متصل می شود و با IPC-CFX مطابقت دارد. این به عنوان یک انتخاب عالی برای رها کردن به یک خط موجود متشکل از تجهیزات فروشنده مخلوط بدون نیاز به تعمیرات اساسی نرم افزار عمل می کند.

قدرت Omron هنگامی که به عنوان بخشی از یک خط کامل Omron SPI/AOI/AXI به کار گرفته می‌شود، بزرگ‌تر می‌شود. ارتباطات بومی M2M اصطکاک قابلیت همکاری شخص ثالث را از بین می برد. در حالی که Omron با تجهیزات SMT غیر بومی ادغام می شود، عمیق ترین ارزش اکوسیستم نرم افزاری آنها هنگام کنترل کل زنجیره بازرسی باز می شود. Mirtec در رقابت با دیگر رهبران بازار مانند Saki و Viscom، در سرعت مستقل و سازگاری با هوش مصنوعی برنده می شود. Omron به شدت بر روی کنترل فرآیند تمام خط و قابلیت ردیابی در سطح خودرو رقابت می کند.

خطرات رایج هنگام نصب ماشین های AOI

نصب یک دستگاه AOI سه بعدی بیش از افزودن سخت افزار جدید است. آموزش اپراتور، کالیبراسیون و ادغام نرم افزار همگی می توانند بر دقت بازرسی و ثبات تولید تأثیر بگذارند.

آموزش اپراتور

سیستم هوش مصنوعی Mirtec و پلت فرم بازرسی متصل Omron هر دو به آموزش مناسب نیاز دارند. اپراتورها باید نتایج نقص، مراحل بررسی و تنظیمات سیستم را درک کنند تا از لغو نادرست یا هشدارهای از دست رفته جلوگیری کنند.

کالیبراسیون و دقت

لرزش و تغییرات دما می تواند در طول زمان بر روی دوربین ها، پروژکتورها و اندازه گیری های محور Z تاثیر بگذارد. کالیبراسیون منظم به حفظ دقت بازرسی کمک می کند و از افزایش تماس های نادرست یا نقص های از دست رفته جلوگیری می کند.

MES و ادغام شبکه

کدهای نقص AOI باید قبل از شروع تولید به درستی در MES کارخانه نگاشت شوند. عملکرد شبکه همچنین باید فایل‌های بازرسی سه بعدی بزرگ را بدون کاهش سرعت انتقال داده یا ایستگاه‌های بازبینی پشتیبانی کند.

چک لیست نصب

• SLAهای فروشنده شفاف را برای پشتیبانی فنی تنظیم کنید.

• AOI را با بردهای تولید واقعی تست کنید.

• کدهای نقص AOI را به MES نگاشت.

• معرفی نرم افزارهای جدید به صورت مرحله ای

• کالیبراسیون منظم محور Z را برنامه ریزی کنید.

پایان

1. یک تست معیار را با استفاده از پیچیده‌ترین و با چگالی بالا PCBA تسهیلات آغاز کنید تا ادعاهای هر دو فروشنده را در برابر نرخ‌های تماس نادرست واقعی تأیید کنید.

2. زیرساخت فعلی MES را برای تعیین آمادگی برای دریافت داده IPC-CFX و بازخورد حلقه بسته بررسی کنید.

3. ترکیب خط SMT موجود را ارزیابی کنید تا تصمیم بگیرید که آیا یک گره پرسرعت مستقل یا تعمیرات اساسی کامل اکوسیستم بهترین تراز عملیاتی را فراهم می کند یا خیر.

4. هر دو فروشنده را ملزم کنید که گردش کار برنامه نویسی NPI خود را به صورت زنده نشان دهند و فرآیند را از واردات CAD تا دستور بازرسی پایدار زمان بندی کنند.

پرسش

س: تفاوت اصلی بین دستگاه Mirtec و Omron AOI چیست؟

پاسخ: Mirtec بر حداکثر توان عملیاتی و راه‌اندازی سریع با استفاده از طبقه‌بندی نقص مبتنی بر هوش مصنوعی و اسکن همزمان بالا/پایین تأکید می‌کند. Omron بر روی دقت بسیار قطعی، بدون نقص و ادغام اکوسیستم عمیق ماشین به ماشین (M2M) تمرکز دارد که آن را برای محیط های نظارتی سخت ایده آل می کند.

س: چگونه بازرسی همزمان واقعی یک گذر از بالا و پایین باعث بهبود توان عملیاتی PCB می شود؟

A: بازرسی واقعی یک گذر، نیاز به چرخاندن مکانیکی برد یا هدایت آن از طریق دستگاه دوم را از بین می برد. گرفتن همزمان داده‌های نوری از هر دو طرف، زمان جابجایی و زمان چرخه کلی را به شدت کاهش می‌دهد و مانع از ایجاد تنگنا در خطوط قرارگیری با سرعت بالا توسط گره بازرسی می‌شود.

س: آیا دستگاه Omron AOI می تواند به طور موثر با تجهیزات SPI شخص ثالث یکپارچه شود؟

پاسخ: بله، تجهیزات Omron از پروتکل های صنعتی استاندارد مانند IPC-CFX و SECS/GEM برای یکپارچه سازی شخص ثالث پشتیبانی می کند. با این حال، پیشرفته‌ترین ویژگی‌های بازخورد حلقه بسته، که به صورت پویا پارامترهای بازرسی را بر اساس داده‌های بالادست تنظیم می‌کنند، زمانی که به صورت بومی با سیستم‌های Omron SPI و AXI جفت می‌شوند، بی‌نظیر عمل می‌کنند.

س: کدام معماری سیستم AOI برای تولید خودروهای EV/ADAS مناسب تر است؟

A: Omron به طور کلی برای تولید EV و ADAS مناسب تر است. این بخش‌ها به انطباق با نقص مطلق و قابلیت ردیابی غیرقابل تغییر نیاز دارند. مدل‌سازی سه‌بعدی قطعی Omron، تصویربرداری چند زاویه‌ای بدون سایه، و ردیابی عمیق داده‌های تاریخی کاملاً با ممیزی‌های نظارتی دقیق خودرو هماهنگ است.

س: ویژگی‌های هوش مصنوعی در دستگاه‌های AOI 2026 چگونه تماس‌های نادرست را کاهش می‌دهند؟

پاسخ: هوش مصنوعی مدرن از شبکه‌های عصبی یادگیری عمیق استفاده می‌کند که روی میلیون‌ها تصویر آموزش داده شده‌اند تا تغییرات متنی را درک کنند. هوش مصنوعی به جای شکست اتصال بر اساس آستانه های حجمی سفت و سخت، تغییرات قابل قبولی را در رنگ ماسک لحیم کاری، تاب خوردگی یا اکسیداسیون جزئی تشخیص می دهد و در عین حال عیوب ساختاری واقعی را شناسایی می کند و نقاط مثبت کاذب را فیلتر می کند.

س: الزامات نگهداری معمول برای هدهای نوری AOI 3D چیست؟

A: تعمیر و نگهداری معمول شامل کالیبراسیون منظم محور Z با استفاده از مصنوعات تایید شده برای جلوگیری از رانش اندازه گیری ناشی از ارتعاشات کارخانه است. همچنین به تمیز کردن لنزهای نوری و پنجره‌های پروژکتور، تأیید روانکاری خطی درایو و نظارت بر تخریب آرایه‌های نور LED برای اطمینان از ثبت تصویر ثابت نیاز دارد.
