پمترون در مقابل SAKI: مقایسه قابلیت‌های دقیق و هوش مصنوعی در سیستم‌های AOI

در ساخت فناوری نصب سطحی با چگالی بالا (SMT)، تأثیر مالی تماس‌های نادرست و نقص به طور تصاعدی با کوچک‌سازی اجزا از مقیاس خارج می‌شود. هنگام قرار دادن اجزای 0201m و 01005، تیم های مهندسی و کیفیت برای متعادل کردن توان بازرسی با دقت مطلق تلاش می کنند. سیستم‌های بازرسی نوری خودکار قدیمی (AOI) به شدت به تنظیم آستانه دستی متکی هستند. این منجر به خستگی اپراتور، طبقه بندی ناهماهنگ نقص، و گلوگاه های تولید در طول معرفی محصول جدید (NPI) می شود.

حل این تنگناها مستلزم ارزیابی پلتفرم های سه بعدی AOI نسل بعدی است. این تحلیل سخت‌افزار نوری، اکوسیستم‌های نرم‌افزار مبتنی بر هوش مصنوعی و واقعیت‌های عملیاتی معماری‌های Pemtron و SAKI را مقایسه می‌کند. ما ارزیابی می کنیم که چگونه فناوری های مختلف طرح ریزی و مدل های یادگیری ماشین بر تشخیص عیب در کف کارخانه تأثیر می گذارد. شما خواهید آموخت که کدام سیستم به بهترین وجه با محیط های تولیدی خاص هماهنگ است و تیم شما را قادر می سازد تا سرعت خط را بدون به خطر انداختن کنترل کیفیت بهینه کند.

• معماری سخت‌افزار دقت خط پایه را دیکته می‌کند: پمترون از طرح رنگی پیشرفته Moiré 3D برای نمایه‌سازی مفصل لحیم کاری بسیار دقیق استفاده می‌کند، در حالی که SAKI بر پایداری دروازه‌ای سفت و سخت و ضبط تصویر با سرعت بالا برای تکرارپذیری مداوم تأکید دارد.

• پیاده‌سازی هوش مصنوعی از نظر دامنه متفاوت است: هر دو پلتفرم از یادگیری ماشینی استفاده می‌کنند، اما کاربرد آنها متفاوت است-Pemtron به شدت بر برنامه‌نویسی خودکار و کاهش زمان راه‌اندازی NPI تمرکز می‌کند، در حالی که SAKI فیلتر کردن نقص مبتنی بر هوش مصنوعی را برای به حداقل رساندن نرخ تماس کاذب در اولویت قرار می‌دهد.

• معاوضه خروجی در مقابل وضوح: انتخاب بین این سیستم‌ها مستلزم تطبیق میدان دید (FOV) و قابلیت‌های وضوح دوربین (مثلاً 12 مگاپیکسل در مقابل 25 مگاپیکسل) با سرعت خط و تراکم قطعات خاص شما است.

• آمادگی کارخانه هوشمند و سینرژی حلقه بسته: هر دو سیستم از استانداردهای صنعت 4.0 (IPC-CFX، هرمس) پشتیبانی می کنند، اما توانایی آنها برای ادغام یکپارچه با سیستم های بازرسی خمیر لحیم کاری (SPI) و بازرسی خودکار اشعه ایکس (AXI) کنترل فرآیند حلقه بسته واقعی را دیکته می کند.

نحوه انتخاب یک دستگاه AOI سه بعدی

تماس های کاذب در مقابل نرخ فرار

سیستم های AOI باید تماس های نادرست و نقص های از دست رفته را متعادل کنند. تماس‌های نادرست زیاد، بازبینی دستی و حجم کاری اپراتور را افزایش می‌دهد، در حالی که نقص‌های از دست رفته می‌تواند منجر به مشکلات کیفیت و هزینه‌های گارانتی شود. تولیدکنندگان باید سیستم‌های AOI را با بردهای تولید واقعی آزمایش کنند تا تأیید کنند که می‌توانند آلارم‌های کاذب را کاهش دهند و در عین حال توپ‌های لحیم کاری، پل زدن و لحیم کاری ناکافی را شناسایی کنند.

زمان چرخه و خروجی خط SMT

سرعت بازرسی AOI باید با بقیه خط SMT مطابقت داشته باشد تا از تنگناهای تولید جلوگیری شود. یک میدان دید بزرگتر (FOV) می تواند اجزای بیشتری را به طور همزمان بررسی کند و زمان چرخه را کاهش دهد، اما کیفیت تصویر و دقت محور Z باید ثابت بماند. هنگام انتخاب یک سیستم، سازندگان باید FOV، سرعت بازرسی و پیچیدگی PCB را متعادل کنند.

کارایی راه اندازی NPI

معرفی سریع محصول جدید (NPI) به تولیدکنندگان کمک می کند تا تغییرات مکرر محصول را مدیریت کنند. سیستم‌های AOI مدرن می‌توانند داده‌های ODB++ یا Gerber را وارد کنند، اجزا را شناسایی کنند و تنظیمات بازرسی اولیه را به‌طور خودکار ایجاد کنند. این برنامه‌نویسی دستی را کاهش می‌دهد و می‌تواند زمان راه‌اندازی را از روز به ساعت کوتاه کند.

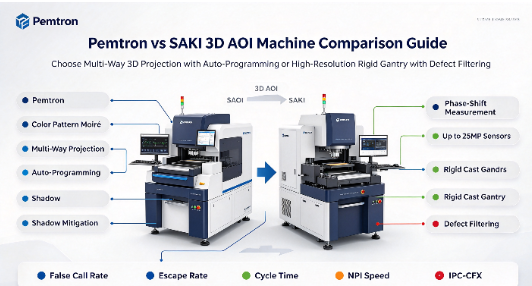

Pemtron vs SAKI 3D AOI Technology

پروژکتور چند طرفه و پروفایل سه بعدی

هنگام ارزیابی سیستم Pemtron در مقابل SAKI AOI ، تفاوت اصلی در روش‌های ضبط نوری آنها نهفته است. پمترون به شدت به فناوری Moiré طرح ریزی چند طرفه و الگوی رنگی متکی است. این رویکرد الگوهای توری دقیق را از زوایای مختلف بر روی برد مدار چاپی نشان می دهد. همانطور که این الگوهای نور به فیله های لحیم منحنی یا بدنه های اجزا برخورد می کنند، خطوط تغییر شکل می دهند. دوربین این تغییر شکل را می گیرد و نرم افزار ارتفاع و حجم دقیق را بر اساس تغییر فاز شبکه محاسبه می کند.

این استراتژی چند پروژکتوری در از بین بردن اثرات سایه برتری دارد. اجزای بلند مانند خازن های الکترولیتی، رله ها یا کانکتورهای بزرگ اغلب نور را از رسیدن به میکرو پسیوهای مجاور جلوگیری می کنند. پمترون با پرتاب نور از چهار یا هشت زاویه مجزا، اطمینان حاصل می کند که هر فیله لحیم کاری نور کافی را دریافت می کند. این از نقاط کور جلوگیری می کند و امکان پروفایل سه بعدی دقیق را حتی در مناطق پرجمعیت تخته فراهم می کند.

سنسورهای با وضوح بالا و تغییر فاز

SAKI دوربین های 12 مگاپیکسلی تا 25 مگاپیکسلی با وضوح بالا را با فناوری اندازه گیری تغییر فاز ترکیب می کند تا اجزای کوچکی مانند 0201 متر را بررسی کند. لنزهای دور مرکزی به حفظ اندازه‌گیری‌های دقیق در کل میدان دید (FOV) کمک می‌کنند و به سیستم اجازه می‌دهند تا سرعت بازرسی را با جزئیات مورد نیاز برای اجزای کوچک و اتصالات لحیم متعادل کند.

پایداری مکانیکی و تکرارپذیری

ساختارهای دستگاه پایدار به جلوگیری از تأثیر لرزش بر کیفیت تصویر AOI کمک می کند. SAKI از طراحی دروازه ای سفت و سخت برای بهبود پایداری در حین اسکن با سرعت بالا استفاده می کند، در حالی که Pemtron از موتورهای خطی و رمزگذارهای دقیق برای حرکت نرم استفاده می کند. هر دو طرح از بازرسی قابل تکرار پشتیبانی می کنند، اما از رویکردهای متفاوتی برای کنترل لرزش و حرکت استفاده می کنند.

ویژگی های AI در Pemtron و SAKI AOI

تسریع راه اندازی NPI

پمترون از هوش مصنوعی برای سرعت بخشیدن به راه اندازی معرفی محصول جدید (NPI) استفاده می کند. این نرم افزار داده های CAD را وارد می کند، بسته های مؤلفه را شناسایی می کند و به طور خودکار تنظیمات بازرسی مناسب را اعمال می کند. مهندسان فقط باید پارامترهای پیشنهادی را بررسی و تنظیم کنند، در حالی که سیستم می‌تواند از این تغییرات برای بهبود برنامه‌نویسی آینده و کاهش زمان راه‌اندازی درس بگیرد.

به حداقل رساندن مداخله اپراتور

در حالی که پمترون روی بخش برنامه نویسی تمرکز می کند، سیستم های SAKI AOI هوش مصنوعی را در درجه اول برای فیلتر کردن عیوب در طول تولید به کار می گیرند. SAKI شبکه های عصبی خود را بر روی میلیون ها اتصال لحیم کاری در دنیای واقعی آموزش می دهد. هوش مصنوعی تفاوت‌های بصری ظریف بین یک نقص بحرانی و یک ناهنجاری خوش‌خیم را درک می‌کند و مانند یک بازرس انسانی با تجربه عمل می‌کند.

بقایای شار متغیر اغلب باعث ایجاد آلارم های کاذب لحیم کاری ناکافی در ماشین های قدیمی می شود. هوش مصنوعی SAKI الگوهای بافت و بازتاب شار را تشخیص می دهد. زنگ هشدار را سرکوب می کند و به برد اجازه می دهد بدون دخالت اپراتور عبور کند. این کاربرد هدفمند یادگیری ماشینی مستقیماً به نرخ تماس کاذب حمله می‌کند و پرسنل کنترل کیفیت را آزاد می‌کند تا به جای تعقیب نقص‌های ارواح، روی انحرافات فرآیند واقعی تمرکز کنند.

تشخیص عیب سه بعدی AOI

مدیریت اجزای بلند و سایه ها

کانکتورهای بلند، خازن ها و سپرهای RF می توانند سایه هایی ایجاد کنند که اجزای کوچک اطراف را از دوربین های بالا به پایین پنهان می کند. سیستم های سه بعدی AOI پیشرفته از دوربین های زاویه جانبی و نور چند جهته برای بازرسی این مناطق استفاده می کنند. این امر دید مفصل لحیم کاری را بهبود می بخشد و نقاط کور روی تخته های با چگالی بالا را کاهش می دهد.

بازرسی اجزای کوچک

قطعات کوچکی مانند 0201m و 01005 نیاز به بازرسی با وضوح بالا دارند. سیستم های سه بعدی AOI از اندازه گیری های دقیق محور Z برای تشخیص تغییرات کوچک ارتفاع و عیوب مانند سنگ قبر استفاده می کنند. این به جلوگیری از انتقال اتصالات لحیم ضعیف به مرحله تولید بعدی کمک می کند.

بازرسی حجم مفصل لحیم کاری

سیستم های سه بعدی AOI به جای بررسی اینکه آیا لحیم کاری وجود دارد یا خیر، حجم، ارتفاع و شکل اتصال لحیم کاری را اندازه گیری می کنند. این به تشخیص لحیم کاری ناکافی، لحیم کاری بیش از حد، و پل زدن احتمالی که ممکن است با بازرسی دو بعدی دشوار باشد، کمک می کند. اندازه گیری دقیق سه بعدی از الزامات بازرسی کلاس 3 IPC-A-610 نیز پشتیبانی می کند.

مقایسه ماشین پمترون در مقابل SAKI AOI

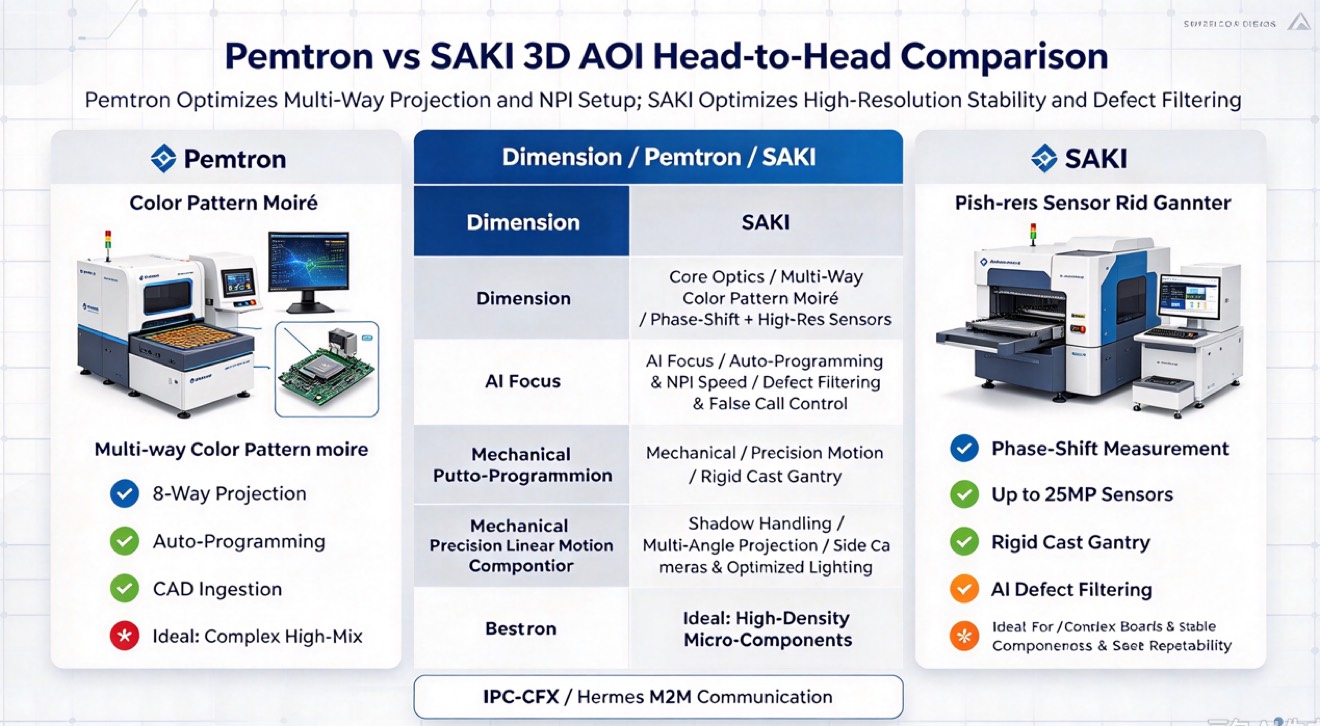

برای ساده‌سازی فرآیند ارزیابی، جداول زیر تفاوت‌های اصلی معماری و استراتژی‌های خاص تشخیص عیب را که توسط پلت‌فرم‌های سه بعدی AOI مدرن به کار می‌رود، نشان می‌دهد.

کارخانه هوشمند و یکپارچه سازی سیستم

استانداردهای ارتباطی M2M

Pemtron و SAKI از استانداردهای ارتباطی M2M مانند IPC-CFX و Hermes پشتیبانی می کنند. این استانداردها به ماشین‌های AOI اجازه می‌دهند تا داده‌های نقص را با MES و سایر تجهیزات تولیدی در زمان واقعی به اشتراک بگذارند. این به مهندسان کمک می کند تا روندهای کیفیت را نظارت کنند، مشکلات تولید را زودتر شناسایی کنند و ضایعات غیر ضروری را کاهش دهند.

یکپارچه سازی داده های SPI و AXI

اتصال داده های SPI، AOI، و AXI به سازندگان کمک می کند تا منبع نقص PCB را سریعتر پیدا کنند. SPI خمیر لحیم کاری را بررسی می کند، AOI عیوب قابل مشاهده را تشخیص می دهد، و AXI اتصالات لحیم پنهان مانند اتصالات زیر BGA را بررسی می کند. به اشتراک گذاری این داده ها در سراسر خط تولید از حل سریعتر مشکل و کنترل بهتر فرآیند پشتیبانی می کند.

آموزش تعمیر و نگهداری و اپراتور AOI

کالیبراسیون و نگهداری سیستم

کالیبراسیون منظم به ماشین‌های AOI کمک می‌کند تا دقت بازرسی را در طول زمان حفظ کنند. گرد و غبار، تغییرات دما و روشنایی ضعیف‌تر LED می‌تواند بر روی دوربین‌ها و اندازه‌گیری‌های محور Z تأثیر بگذارد. سیستم‌های مدرن از ابزارهای کالیبراسیون خودکار برای تنظیم فوکوس دوربین، نور و اندازه‌گیری‌های سه‌بعدی استفاده می‌کنند که به کاهش انحراف اندازه‌گیری و تماس‌های نادرست کمک می‌کند.

آموزش اپراتور و طراحی UI

رابط های نرم افزاری پاک و آموزش مناسب به اپراتورها کمک می کند تا نقص ها را با دقت بیشتری بررسی کنند. سیستم‌های AOI مدرن می‌توانند تصاویر سه‌بعدی نقص، تصاویر مرجع، و مناطق مشکل‌دار برجسته مانند سرنخ‌های بلند شده یا پل‌های لحیم کاری را نمایش دهند. این امر باعث می شود عیوب راحت تر درک شوند، خستگی اپراتور کاهش یابد، و سازگاری بازرسی در شیفت های مختلف بهبود یابد.

پایان

انتخاب پلت فرم بازرسی مناسب مستلزم تطبیق قابلیت های دستگاه با چالش های تولید خاص شما است. این مراحل عملی را برای نهایی کردن ارزیابی خود دنبال کنید:

1. داده‌های نقص فعلی خود را بررسی کنید تا مشخص کنید مشکل اصلی شما زمان برنامه‌نویسی است یا حساسیت الگوریتم.

2. پیچیده ترین و با چگالی بالا برد تولیدی خود را به هر دو فروشنده ارائه دهید و زمان واقعی برنامه نویسی NPI آنها را از ابتدا اندازه گیری کنید.

3. کیفیت ساخت فیزیکی سیستم‌های دروازه‌ای را بررسی کنید، توجه داشته باشید که چگونه لرزش بر وضوح تصویر در حداکثر سرعت خط مورد نیاز شما تأثیر می‌گذارد.

4. بررسی کنید که سیستم انتخابی با استفاده از استانداردهای IPC-CFX می‌تواند با موفقیت داده‌ها را از دستگاه‌های SPI موجود و شبکه MES شما خارج کند.

پرسش

س: چگونه پروجکشن Moiré بازرسی مفصل لحیم کاری را بهبود می بخشد؟

A: طرح Moiré الگوهای شبکه دقیقی را روی تخته می‌اندازد. همانطور که شبکه روی فیله های لحیم منحنی یا اجزای بلند می افتد، خطوط تغییر شکل می دهند. دوربین این تغییر شکل را می گیرد و نرم افزار از الگوریتم های تغییر فاز برای محاسبه ارتفاع و حجم دقیق 3 بعدی جسم استفاده می کند و داده های توپوگرافی بسیار دقیقی را ارائه می دهد.

س: مزیت دوربین 25 مگاپیکسلی در سیستم AOI چیست؟

پاسخ: یک دوربین 25 مگاپیکسلی جزئیات زیادی را در یک تصویر ثبت می کند. این به دستگاه اجازه می دهد تا میدان دید بزرگ (FOV) را حفظ کند و در عین حال جزئیات میکروسکوپی اجزای 0201m و 01005 را حل کند. سرعت بازرسی بالا را بدون به خطر انداختن وضوح مورد نیاز برای تشخیص ریز عیب تضمین می کند.

س: چرا سفتی دروازه مکانیکی برای بازرسی نوری مهم است؟

A: بازرسی SMT نیاز دارد که سر نوری به سرعت حرکت کند و ناگهان متوقف شود. این حرکت انرژی جنبشی و ارتعاش تولید می کند. یک زیرانداز سفت و سخت و سنگین این ارتعاش را فورا جذب می کند. این از لرزش لنز دوربین در حین ثبت تصویر جلوگیری می کند، تاری را از بین می برد و اندازه گیری های ثابت و قابل تکرار را تضمین می کند.

س: هوش مصنوعی چگونه نرخ تماس های نادرست را در تجهیزات بازرسی مدرن کاهش می دهد؟

پاسخ: هوش مصنوعی از شبکه های عصبی آموزش دیده بر روی میلیون ها اتصال لحیم کاری در دنیای واقعی استفاده می کند. یاد می گیرد که بین عیوب بحرانی و ناهنجاری های بینایی بی ضرر، مانند باقیمانده شار متغیر یا تغییر رنگ جزئی پد، تفاوت قائل شود. با تشخیص این الگوهای خوش خیم، هوش مصنوعی زنگ هشدار را سرکوب می کند و از تماس نادرست جلوگیری می کند.

س: IPC-CFX چه نقشی در بازرسی SMT بازی می کند؟

پاسخ: IPC-CFX یک پروتکل ارتباطی استاندارد صنعتی ماشین به ماشین (M2M) است. این به دستگاه AOI اجازه می‌دهد تا داده‌های نقص بلادرنگ را به‌طور یکپارچه با سایر تجهیزات، مانند ماشین‌های SPI، نصب‌کننده‌های انتخاب و مکان، و نرم‌افزار MES کارخانه به اشتراک بگذارد و کنترل فرآیند حلقه بسته خودکار و تجزیه و تحلیل پیشرفته را امکان‌پذیر می‌سازد.

س: آیا سیستم های سه بعدی پیشرفته می توانند اجزای پنهان شده توسط سایه ها را بررسی کنند؟

ج: بله. سیستم های پیشرفته با استفاده از پروژکتورهای چند طرفه و دوربین های زاویه جانبی سایه ها را کاهش می دهند. روشن کردن برد از چندین زوایای مختلف اطمینان حاصل می کند که نور به زیر اجزای بلند می رسد، و به سیستم اجازه می دهد تا به طور دقیق غیرفعال های کوچکتر واقع در مناطق تنگ و با تراکم بالا را نشان دهد.
