مونتاژ PCB با چگالی بالا در سال 2026 نیازمند پلتفرمهای فنآوری نصب روی سطح است که سرعت قرارگیری شدید را با چابکی لازم تغییر تعادل میدهد. تولیدکنندگان لوازم الکترونیکی با یک مبادله عملیاتی سختگیرانه در کف کارخانه مواجه هستند. برای تولید انبوه باید توان عملیاتی یکباره را به حداکثر برسانید و در عین حال انعطافپذیری لازم برای محیطهای با ترکیب بالا و کم حجم را حفظ کنید. دستیابی به این هدف بدون تحمل زمان خرابی، خطوط سودآور را از خطوط شکست خورده جدا می کند. ارزیابی واقعیت های معماری این سکوها ضروری است. مدیران کارخانه باید تعیین کنند که کدام سیستم با مقیاس بندی خاص تولید، محدودیت های فضای کف و الزامات قابلیت اطمینان درازمدت هماهنگ است. انتخاب نادرست ماشین، گلوگاه های تولید فوری ایجاد می کند. این توانایی یک مرکز را برای انطباق با تغییرات سریع در طراحی لوازم الکترونیکی مصرفی و قطعات خودرو محدود می کند. درک فلسفه های مهندسی متمایز پشت این دو غول صنعت، پایه و اساس یک طبقه تولید انعطاف پذیر را فراهم می کند.
پلتفرمهای FUJI در محیطهای تولیدی با ترکیب بالا برتری دارند و سرعت تغییر سریع، انعطافپذیری خط مدولار، و فناوریهای تغذیهکننده پیشرفته را نسبت به توان عملیاتی یکباره با نیروی brute-force در اولویت قرار میدهند.
پاناسونیک به طور سنتی بر تولید با حجم بسیار بالا و با اختلاط کم تسلط دارد و حداکثر توان عملیاتی پایدار و سختافزار سنگینی را ارائه میکند که برای عملکرد مداوم و بدون وقفه طراحی شده است.
هر دو پلت فرم دوام استثنایی را ارائه می دهند. ماشینهای مدرن FUJI SMT با قابلیت اطمینان چرخه عمر بیش از 10 ساله پاناسونیک با ساختار قاب قوی که چابکی ماژولار را به خطر نمیاندازد، مطابقت دارد.
انتخاب نهایی به تطبیق نقاط قوت معماری خاص دستگاه با پیشبینی ترکیب محصول 3 تا 5 ساله و تخصص اپراتور موجود بستگی دارد.
فهرست مطالب
تولید با حجم بالا بر حداکثر سرعت قرار دادن و عملکرد مداوم متمرکز است، در حالی که تولید با مخلوط بالا نیاز به تغییر سریعتر بین طرحهای مختلف PCB دارد. کارخانههایی که محصولات پایدار دارند باید بیشتر روی CPH تمرکز کنند، در حالی که آنهایی که تغییرات مکرر محصول دارند باید زمان راهاندازی و انعطافپذیری را در نظر بگیرند. انتخاب درست به ترکیب محصول فعلی و آینده شما بستگی دارد.
فضای کف هم بر ظرفیت خط SMT و هم بر گسترش آینده تأثیر می گذارد. تولیدکنندگان باید ردپای ماشین، فاصله ایمنی، مناطق آماده سازی فیدر و خروجی در هر متر مربع را مقایسه کنند. سیستمهای مدولار همچنین میتوانند با افزایش تولید بدون بازسازی کل خط SMT، افزایش ظرفیت را آسانتر کنند.
اجزای کوچک مانند قطعات متریک 0201 به سیستم های دید دقیق و کنترل دقیق نیروی نازل نیاز دارند. لرزش ماشین، خطاهای کالیبراسیون و تغییرات حرارتی می تواند باعث عیوب قرارگیری مانند سنگ قبر، کج شدن یا از دست رفتن قطعات شود. بنابراین، سازندگان باید سرعت قرارگیری و دقت بلندمدت را هنگام ارزیابی ماشینهای SMT مقایسه کنند.
FUJI پلتفرم های خود را بر اساس ماژولار بسیار زیاد مهندسی می کند. آخرین سری NXTR نمونه ای از این رویکرد معماری است. تسهیلات خط را دقیقاً مطابق با نیازهای فعلی پیکربندی میکنند و بعداً با تکامل طرحهای محصول آن را اصلاح میکنند. پلتفرم NXTR برای رفع تنگناهای عملیاتی مختلف به دو مدل مجزا تقسیم می شود.
مدل NXTR S پیکربندی استاندارد را نشان میدهد، تعویض سر ماژولار استثنایی و انعطافپذیری فیدر را ارائه میدهد. مدل NXTR A ویژگی های اتوماسیون پیشرفته را معرفی می کند. از یک سیستم بارگیری فیدر خودکار استفاده می کند. این سیستم به طور فیزیکی قرقره های نوار را بدون دخالت انسان در دستگاه حمل و بار می کند. این اتوماسیون تخصیص نیروی کار روی زمین را به شدت تغییر می دهد. اپراتورها از وظایف بارگذاری دستی به نظارت و بهینه سازی خط انتقال می یابند. این خطای انسانی را کاهش می دهد و دستگاه را در حین پر کردن مواد به طور مداوم کار می کند.
چابکی تغییر، قوی ترین دارایی یک ماشین FUJI SMT است . اکوسیستم تغذیه کننده این کارایی را هدایت می کند. FUJI از فناوری های اتصال هوشمند استفاده می کند. اپراتورها بدون توقف دستگاه، قرقرههای اجزای جدید را به حلقههای در حال انقضا میپیوندند. این باعث از بین رفتن ریز توقف هایی می شود که خطوط تولید قدیمی تر را آزار می دهد.
علاوه بر این، قابلیتهای راهاندازی آفلاین به اپراتورها این امکان را میدهد که محصول بعدی را روی چرخ دستیهای فیدر یدکی در حالی که اجرای فعلی اجرا میشود، آماده کنند. پس از اتمام دسته، اپراتورها به سادگی کل سبد خرید را تعویض می کنند. دستگاه فیدرهای جدید را فوراً از طریق RFID یا اسکن بارکد تشخیص می دهد. این اکوسیستم هوشمند زمان بیکاری دستگاه را در هنگام تعویض محصول به حداقل مطلق کاهش می دهد. این تولید با ترکیب بالا را از یک کابوس برنامه ریزی به یک فرآیند کارآمد و قابل پیش بینی تبدیل می کند.
FUJI از دوربینهای با وضوح بالا برای بازرسی در حین پرواز استفاده میکند و موقعیت قطعه را قبل از قرار دادن بررسی میکند. سرهای قرارگیری آن می تواند اجزای ریز و قطعات عجیب و غریب بزرگتر را کنترل کند، در حالی که کنترل نیرو به جلوگیری از آسیب اجزا کمک می کند. این ترکیب از قرار دادن دقیق پشتیبانی می کند و کار مجدد روی PCB های با چگالی بالا را کاهش می دهد.
FUJI از قاب های پایه سنگین و سفت و سخت برای کاهش ارتعاش و حفظ دقت قرارگیری در طول عملیات طولانی مدت استفاده می کند. واحدهای مدولار آن طوری طراحی شده اند که در چرخه های تولید مکرر پایدار بمانند. به گفته منبع، این ماشینها میتوانند بیش از ده سال کار کنند و در عین حال عملکرد قابل اعتمادی در جایگذاری حفظ کنند.
ماشینهای SMT پاناسونیک بر تولید پایدار و با سرعت بالا برای خطوط کممخلوط و با حجم بالا تمرکز میکنند. هدهای قرارگیری چرخشی آنها می تواند چندین جزء را به سرعت مدیریت کند، در حالی که پردازش دو خطی به دو تخته اجازه می دهد تا همزمان در طول تولید حرکت کنند. این طرح برای تولید مداوم وسایل الکترونیکی خودرو و وسایل مصرفی مناسب است.
ماشینهای پاناسونیک از قابهای سنگین و سفت استفاده میکنند تا لرزش را در هنگام قرار دادن با سرعت بالا کاهش دهند. قاب های پایدار، موتورهای خطی و سیستم های محرک دقیق به حفظ دقت قرارگیری در طول دوره های تولید طولانی کمک می کنند. این طراحی همچنین نیاز به کالیبراسیون مکرر را کاهش می دهد و از تولید مداوم 24/7 پشتیبانی می کند.
پاناسونیک از PanaCIM برای مدیریت خطوط تولید، مواد و موجودی قطعات در زمان واقعی استفاده می کند. همچنین می تواند گشتاور موتور، فشار خلاء و دقت قرارگیری را برای شناسایی نیازهای تعمیر و نگهداری احتمالی نظارت کند. این به کارخانه ها کمک می کند تا زمان خرابی غیرمنتظره را کاهش دهند، کنترل تولید را بهبود بخشند و نرخ عیب را کاهش دهند.
مقایسه حداکثر سرعت تئوری اغلب خریداران را گمراه می کند. سازندگان باید FUJI در مقابل Panasonic SMT Machine را بر اساس توان عملیاتی واقعی ارزیابی کنند. سرعتهای تئوری کنترل برد، بازرسی دید و تغییرات اجزا را نادیده میگیرند. پاناسونیک به دلیل طراحی هد چرخشی خود اغلب از اعداد نظری بالاتری برخوردار است. با این حال، توان عملیاتی در دنیای واقعی کاملاً به چیدمان برد خاص بستگی دارد.
اگر یک برد نیاز به تغییر مکرر نازل داشته باشد یا با انواع مختلفی از اجزای عجیب و غریب کار کند، سرعت تئوری به طور قابل توجهی کاهش می یابد. هدهای مدولار FUJI اغلب درصد بالاتری از سرعت تئوری خود را در سناریوهای پیچیده و با ترکیب بالا حفظ می کنند. خریداران باید تستهای معیار را با استفاده از دادههای CAD واقعی خود اجرا کنند تا قابلیتهای واقعی تولید در خطوط تولید خاص خود را نشان دهند.
FUJI از هدهای مدولار و آماده سازی فیدر آفلاین برای پشتیبانی از تغییرات سریعتر محصول و کاهش زمان بیکاری دستگاه استفاده می کند. پاناسونیک عمدتاً از جابجاییهای مبتنی بر چرخ دستی استفاده میکند که کارآمد هستند اما به فضای بیشتری نیاز دارند. FUJI برای تغییرات مکرر محصول مناسبتر است، در حالی که پاناسونیک برای دورههای تولید طولانیتر با تغییرات کمتر به خوبی کار میکند.
هم FUJI و هم Panasonic می توانند قطعات کوچک، قطعات بزرگ و کانکتورهای عجیب و غریب را با دقت بالا قرار دهند. FUJI از هدهای مدولار تخصصی برای انواع مختلف قطعات استفاده می کند، در حالی که پاناسونیک از هدهای همه کاره استفاده می کند که محدوده وسیع تری را بدون تعویض مکرر انجام می دهد. تولیدکنندگان باید هر دو سیستم را با استفاده از اندازه واقعی اجزا و نیازهای تولیدی خود مقایسه کنند.

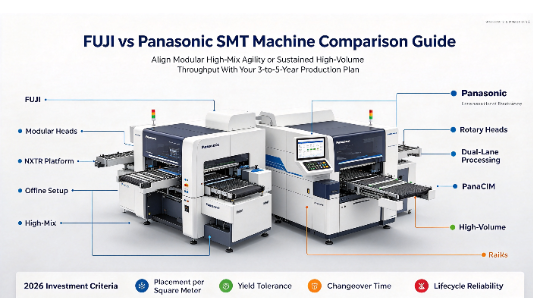

متریک ارزیابی | معماری فوجی | معماری پاناسونیک |
|---|---|---|
قدرت اولیه | چابکی ترکیبی بالا و تغییرات سریع | توان عملیاتی با حجم بالا |
فناوری سر | سرهای مدولار و قابل تعویض برای کارهای خاص | سرهای دوار همه کاره برای سرعت مداوم |
روش تغییر | سوآپ های مدولار دانه ای و اتصال هوشمند | تغییرات مبتنی بر گاری در مقیاس بزرگ |
محیطی ایده آل | ساخت قراردادی، تغییرات مکرر محصول | تولید انبوه خودرو، لوازم الکترونیکی مصرفی |
بحث بین این دو برند در چارچوب بازار گستردهتری وجود دارد. جایگزین هایی مانند ASM و Yamaha پلتفرم های بسیار توانمندی را ارائه می دهند. ASM اغلب بخش خودروهای فوق پیشرفته را با الزامات دقت بسیار مورد هدف قرار می دهد. یاماها با سیستم های بازرسی یکپارچه قوی راه حل های رده متوسط به بالا عالی را ارائه می دهد.
با این حال، FUJI و Panasonic در جایگاه های مربوطه خود پیشتاز هستند. FUJI همچنان رهبر بلامنازع چابکی ترکیبی بالا و مقیاسبندی مدولار است. پاناسونیک معیاری را برای تولید انبوه مداوم و با حجم بالا تعیین می کند. تسهیلات زمانی که از محدودیتهای سطح متوسط فراتر میروند و نیاز به عملکرد غیرقابل سازش در انعطافپذیری یا سرعت خام دارند، بین این دو انتخاب میکنند.
ارزش یک دستگاه SMT نه تنها به سرعت قرار دادن، بلکه به بازده طولانی مدت بستگی دارد. FUJI از سرهای مدولار و کنترل دقیق نیرو برای کاهش آسیب قطعات استفاده می کند، در حالی که پاناسونیک از یک قاب سفت و سخت برای حفظ دقت قرارگیری در طول دوره های تولید طولانی استفاده می کند. سازندگان باید سرعت و میزان عیب را هنگام انتخاب ماشین مقایسه کنند.
تعمیر و نگهداری منظم به ماشینهای SMT کمک میکند خروجی ثابتی داشته باشند و زمان خرابی را کاهش دهند. نازل ها، چرخ دنده های تغذیه کننده، فیلترها، موتورها و سیستم های محرک باید به طور منظم بررسی و سرویس شوند. فرکانس تعمیر و نگهداری و الزامات کالیبراسیون نیز باید در نظر گرفته شود زیرا توقف های مکرر خدمات می تواند بازده کلی تولید را کاهش دهد.
هر دو FUJI و Panasonic می توانند برای ردیابی مواد، قابلیت ردیابی و کنترل کیفیت با سیستم های اجرایی تولید (MES) متصل شوند. پشتیبانی از IPC-CFX و SECS/GEM به انتقال داده های تولید بین دستگاه SMT و سیستم های کارخانه کمک می کند. خریداران باید قبل از نصب، سازگاری با نرم افزار موجود را تأیید کنند تا از کار یکپارچه سازی اضافی جلوگیری شود.
سه فایل پیچیده PCB CAD خود را استخراج کنید و آنها را برای هر دو فروشنده برای یک معیار توان عملیاتی شبیه سازی شده ارسال کنید.
فضای کف کارخانه موجود خود را برای تعیین ابعاد دقیق ترخیص برای مرحله بندی سبد خرید و گسترش ماژول بررسی کنید.
تمام فیدرهای نوار قدیمی و اجزای سینی را موجودی کنید تا سازگاری عقب با سرهای قرارگیری جدید پیشنهادی را تأیید کنید.
با ارائهدهنده تجهیزات یک توافقنامه سطح خدمات دقیق تنظیم کنید که زمان پاسخگویی در محل را برای خرابیهای سختافزاری تضمین میکند.
پاسخ: هر دو پلت فرم به طور معمول از طول عمر عملیاتی 10 ساله در محیط های تولیدی پر تقاضا فراتر می روند. پاناسونیک از قاب های عظیم و یکپارچه برای دوام فوق العاده استفاده می کند. FUJI این طول عمر را از طریق قابهای پایه ریختهگری سنگین که از واحدهای مدولار آن پشتیبانی میکنند، تطبیق میدهد و کالیبراسیون دقیق را در میلیونها چرخه قرار دادن تضمین میکند.
A: مدل NXTR S انعطاف پذیری استاندارد مدولار سر و فیدر را فراهم می کند و اپراتورها را ملزم می کند تا قرقره های نوار را به صورت دستی بارگذاری کنند. مدل NXTR A دارای اتوماسیون پیشرفته ای است که به طور فیزیکی قرقره های نوار را به طور خودکار در دستگاه حمل و بار می کند و کار دستی را به میزان قابل توجهی کاهش می دهد و از گرسنگی مواد جلوگیری می کند.
A: FUJI به طور کلی سرعت های تغییر بالاتری را برای محیط های با ترکیب بالا ارائه می دهد. معماری بسیار ماژولار، اتصال هوشمند، و قابلیتهای تنظیم فیدر آفلاین به اپراتورها اجازه میدهد تا در مقایسه با سیستمهای سنتی مبتنی بر سبد خرید، اجرای محصول را با حداقل زمان بیکاری دستگاه تغییر دهند.
پاسخ: پاناسونیک در بسیاری از پلتفرمهای خود سازگاری قوی با عقب را حفظ میکند. با این حال، دستیابی به حداکثر سرعت قرارگیری جدیدترین ماشین های آنها اغلب مستلزم استفاده از آخرین نسل فیدرهای هوشمند است. همیشه سازگاری مدل خاص را با فروشنده خود تأیید کنید.
A: هر دو مارک اجزای متریک 0201 را با دقت استثنایی مدیریت می کنند. آنها از بازرسی پیشرفته دید در حین پرواز و کنترل دقیق نیروی نازل برای جلوگیری از سنگ قبر و آسیب اجزا استفاده می کنند. تفاوت در این است که چگونه هدهای قرارگیری خاص آنها فرآیند برداشت را برای این ریز اجزاء بهینه می کنند.
پاسخ: بله، هر دو پلتفرم از ادغام با سیستمهای اجرایی تولید شخص ثالث پشتیبانی میکنند. آنها از پروتکل های استاندارد صنعتی مانند IPC-CFX و SECS/GEM برای انتقال داده های تولید بلادرنگ، معیارهای ردیابی و وضعیت ماشین به نرم افزار مدیریت کارخانه استفاده می کنند.
