Koh Young در مقابل MEK: کدام دستگاه AOI سرعت و دقت برتر را در سال 2026 ارائه می دهد؟

مجموعه‌های PCB با چگالی بالا و کوچک‌سازی شدید اجزا تا اندازه‌های متریک 01005 و 0201 حاشیه صفر را برای خطا در کف کارخانه باقی می‌گذارند. استانداردهای انطباق دقیق در سراسر بخش‌های خودرو، هوافضا و پزشکی، تولید بدون نقص را از یک مزیت رقابتی به یک نیاز اساسی دقیق تبدیل کرده است. سازندگان دائماً در تلاش هستند تا سرعت بازرسی را با دقت مطلق متعادل کنند. حفظ زمان خط تاکت سهمیه‌های تولید را در مسیر نگه می‌دارد، اما حذف نرخ فرار و به حداقل رساندن تماس‌های نادرست که ایستگاه‌های بازکاری دستی گلوگاه برای بازده کلی به همان اندازه حیاتی است.

ارزیابی سیستم بهینه بازرسی نوری خودکار (AOI) مستلزم حرکت بسیار فراتر از ادعاهای اولیه برگه مشخصات است. مهندسان تولید باید واقعیت های فنی، محدودیت های ردپای فیزیکی و قابلیت های توان عملیاتی واقعی را تجزیه و تحلیل کنند. این تجزیه و تحلیل مبادلات تولید بین دو رهبر صنعت را تجزیه می کند. درک تفاوت‌های ظریف استقرار ماشین Koh Young در مقابل MEK AOI، وضوح مورد نیاز برای بهینه‌سازی خطوط فناوری نصب سطحی (SMT) را برای سال ۲۰۲۶ و بعد از آن فراهم می‌کند.

• اندازه‌گیری در مقابل بازرسی: Koh Young برای اندازه‌گیری مطلق بر پروفیلومتری سه بعدی واقعی (تداخل سنجی Moiré) تکیه می‌کند، که آن را به استاندارد طلایی برای خطوط SMT پیچیده و با قابلیت اطمینان بالا تبدیل می‌کند.

• تطبیق پذیری در مقابل تخصص: MEK سیستم های بسیار انعطاف پذیر 5D/3D را با نورپردازی چند زاویه ای استثنایی ارائه می دهد که یک مزیت قوی در بردهای با فناوری ترکیبی (SMT و THT) ایجاد می کند.

• واقعیت‌های خروجی: در حالی که MEK اغلب دریافت سریع‌تر تصویر خام را فراهم می‌کند، فیلتر نقص مبتنی بر هوش مصنوعی Koh Young زمان بازبینی دستی ثانویه را به شدت کاهش می‌دهد، که اغلب منجر به توان عملیاتی بهتر خط می‌شود.

• تطبیق مدل پرچمدار: ارزیابی اغلب به سری Zenith Koh Young (به عنوان مثال، Zenith 2، Zenith Alpha) در برابر سیستم های مدولار ISO-Specctor و SpectorBOX MEK خلاصه می شود.

• هزینه به عملکرد: MEK معمولاً یک CapEx اولیه کمتر و استقرار سریع‌تر را برای محیط‌های با ترکیب بالا/کم حجم (HMLV) ارائه می‌کند، در حالی که سرمایه‌گذاری اولیه بالاتر Koh Young با حفاظت از عملکرد برتر در حجم بالا/کم مخلوط (HVLM) یا برنامه‌های کاربردی حیاتی جبران می‌شود.

نحوه انتخاب یک دستگاه AOI در سال 2026

بازرسی 2 بعدی در مقابل 3 بعدی AOI

سیستم‌های AOI دوبعدی سنتی فقط محورهای X و Y را بررسی می‌کنند، بنابراین ممکن است نقص‌های مربوط به ارتفاع را از دست بدهند و ممکن است تحت تأثیر رنگ‌های PCB یا اجزای بازتابنده قرار گیرند. True 3D AOI اندازه گیری محور Z را برای تشخیص لیدهای بلند شده، مشکلات همسطحی و نقص حجم لحیم اضافه می کند. اندازه گیری دقیق تری را برای مجموعه های PCB پیچیده و با چگالی بالا ارائه می دهد.

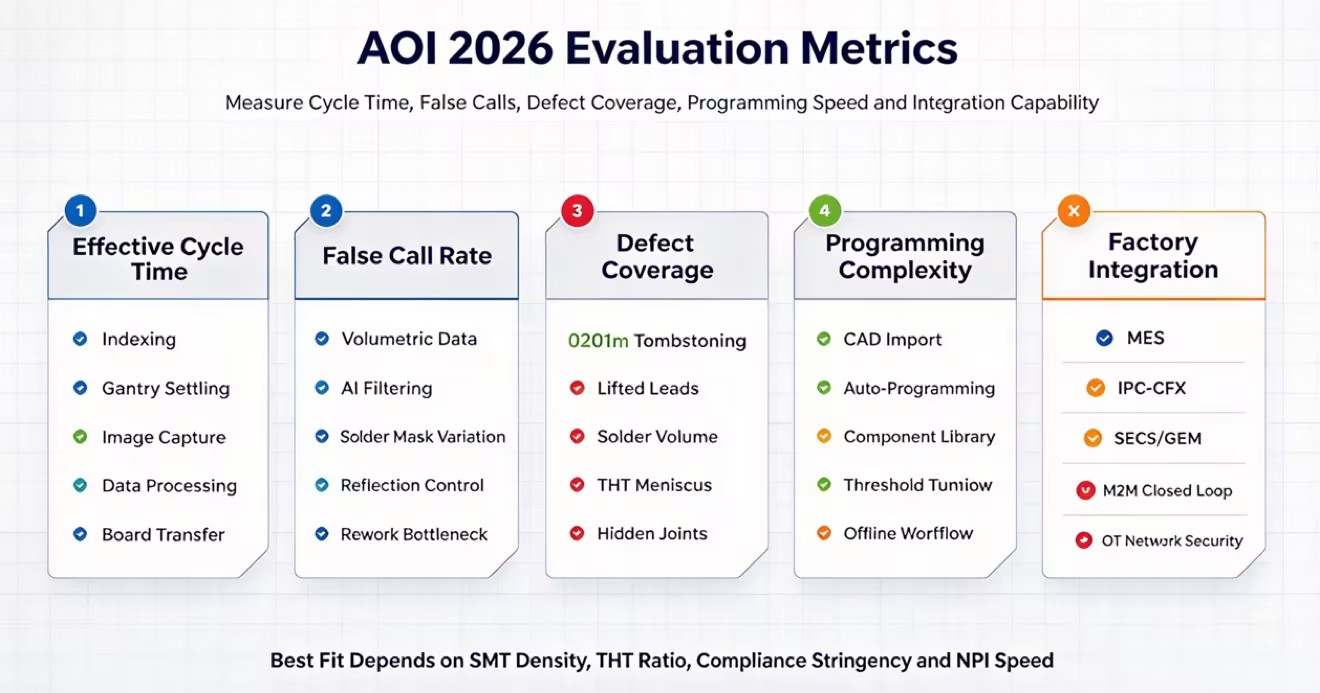

سرعت بازرسی AOI

سرعت AOI به بیشتر از زمان اسکن دوربین بستگی دارد. بارگذاری تخته، گیره، حرکت دروازه ای، ضبط تصویر، پردازش داده ها، و انتقال تخته همگی بر زمان چرخه کلی تأثیر می گذارند. تماس های نادرست همچنین می توانند تولید را کاهش دهند زیرا اپراتورها باید آنها را به صورت دستی بررسی کنند. یک سیستم AOI خوب باید بین بازرسی سریع و نرخ تماس کاذب پایین تعادل برقرار کند.

هوش مصنوعی برای پیش بینی نقص

سیستم‌های AOI مدرن از هوش مصنوعی برای شناسایی عیوب و شناسایی تغییرات فرآیند قبل از ایجاد مشکلات کیفی استفاده می‌کنند. با ردیابی تغییرات در موقعیت قطعات، حجم لحیم کاری و ارتفاع محور Z، هوش مصنوعی می‌تواند به اپراتورها هنگام شروع تولید هشدار دهد. هوش مصنوعی Edge می تواند این داده ها را به سرعت پردازش کند و به کارخانه ها کمک کند تا کنترل کیفیت را بدون کند کردن خط تولید بهبود بخشند.

ماشین آلات Koh Young AOI

بازرسی سه بعدی بدون سایه

Koh Young از فناوری Moiré چند جهته برای بررسی اجزای PCB از چندین زاویه استفاده می کند و سایه های ناشی از قطعات بلند را کاهش می دهد. داده های سه بعدی را برای اندازه گیری ارتفاع، مساحت و حجم قطعات و اتصالات لحیم ایجاد می کند. این به تشخیص عیوب کوچک در PCB های متراکم کمک می کند و از بازرسی بر اساس استانداردهای IPC پشتیبانی می کند.

مدل های اصلی و سخت افزار

سری Koh Young Zenith شامل Zenith 2، Zenith Alpha و Zenith UHS برای نیازهای مختلف بازرسی است. رزولوشن نوری بین 15 میکرومتر تا 10 میکرومتر است، با گزینه 10 میکرومتری که برای اجزای کوچک متریک 0201 و میکرو BGA طراحی شده است. دوربین های با وضوح بالا و سیستم های دروازه ای سفت و سخت نیز به حفظ بازرسی سه بعدی پایدار در سرعت های بالا کمک می کنند.

برنامه نویسی مبتنی بر هوش مصنوعی و ادغام کارخانه هوشمند

ادغام نرم افزار یک متمایز کننده اصلی برای هر ماشین AOI Koh Young است . اکوسیستم نرم افزار KSMART یک مرکز متمرکز برای مدیریت کیفیت در سطح کارخانه فراهم می کند. ابزار برنامه نویسی خودکار Koh Young (KAP) با هوش مصنوعی زمان مورد نیاز برای تنظیم پروفایل های جدید برد را به شدت کاهش می دهد. KAP به طور خودکار اجزاء را از داده های CAD تشخیص می دهد و پارامترهای بازرسی صحیح را بر اساس یک پایگاه داده متمرکز گسترده اعمال می کند.

علاوه بر این، اتصال ماشین به ماشین (M2M) به سیستم اجازه می‌دهد تا داده‌های اندازه‌گیری در زمان واقعی را به سیستم‌های بازرسی چسب لحیم (SPI) و ماشین‌های Pick-and-Place برگرداند. این ارتباط حلقه بسته به طور خودکار تغییر مکان و انحراف حجم چسب را در پرواز تصحیح می کند. اگر AOI یک جابجایی ثابت را تشخیص دهد، یک فرمان offset را مستقیماً به نصب کننده می فرستد و بدون دخالت انسان مشکل را اصلاح می کند.

محیط های تولید ایده آل

سیستم های Koh Young در بخش های تولیدی با تحمل صفر رشد می کنند. قابلیت‌های اندازه‌گیری مطلق، آنها را به انتخاب برتر برای الکترونیک خودرو تبدیل می‌کند، جایی که خرابی قطعات می‌تواند منجر به مشکلات ایمنی فاجعه‌بار شود. پیمانکاران هوافضا و دفاعی برای برآوردن الزامات مستندات نظارتی سختگیرانه بر این فناوری تکیه می کنند.

سازندگان دستگاه های پزشکی از مترولوژی با وضوح بالا برای اطمینان از عملکرد بی عیب و نقص ایمپلنت ها و مانیتورهای حیاتی استفاده می کنند. علاوه بر این، امکانات PCBA متحرک با چگالی فوق العاده بالا از توانایی سیستم برای بازرسی اجزای میکروسکوپی که به طور محکم روی هم بسته بندی شده اند بدون تداخل سایه بهره می برند. هنگامی که به اطمینان مطلق نیاز است، اندازه‌شناسی سه بعدی واقعی داده‌های عینی لازم را فراهم می‌کند.

ماشین آلات MEK AOI

بازرسی 5 بعدی و اپتیک چند زاویه ای

MEK از تصویربرداری 5D/3D و نور چند زاویه ای برای بازرسی PCB انعطاف پذیر استفاده می کند. سیستم 9 دوربین آن یک دوربین بالا را با هشت دوربین جانبی ترکیب می‌کند تا اتصالات لحیم پنهان، اجزای بلند، سرنخ‌های J و بال‌های مرغ دریایی را بررسی کند. این طراحی به تشخیص عیوبی که دوربین‌های استاندارد از بالا به پایین ممکن است از دست بروند کمک می‌کند.

مدل های اصلی و سخت افزار

MEK ISO-Spector M1A ترکیبی از بازرسی سه بعدی، هوش مصنوعی و پردازش تصویر با سرعت بالا است. SpectorBOX بازرسی انعطاف پذیر از بالا به پایین یا پایین به بالا برای خطوط لحیم کاری موجی و انتخابی ارائه می دهد. فاصله بالای محور Z آن همچنین از بردهایی با خازن های بزرگ، سینک های حرارتی و سایر اجزای بلند پشتیبانی می کند.

بازرسی SMT و THT

MEK می تواند هر دو مجموعه SMT و THT را بازرسی کند و آن را برای بردهای با فناوری ترکیبی مناسب می کند. بازرسی از پایین به تشخیص لحیم کاری ناکافی، پل زدن، نقص سوراخ پین و سایر مشکلات در پین های لحیم شده موجی کمک می کند. نور منعطف آن نیز بازرسی اطراف اجزای بزرگ THT را بهبود می بخشد.

محیط های تولید ایده آل

MEK برای تولید با مخلوط بالا و حجم کم که در آن طرح‌های PCB و انواع قطعات به طور مکرر تغییر می‌کنند، مناسب است. سیستم بازرسی انعطاف پذیر آن می تواند SMT، THT، تخته های مسی سنگین و اندازه های مختلف اجزا را مدیریت کند. این باعث می شود که برای تولید کنندگان قراردادی و تولید الکترونیک صنعتی مفید باشد.

مقایسه ماشین کوه یانگ در مقابل MEK AOI

سرعت بازرسی و زمان چرخه

MEK از دوربین‌های پرسرعت برای گرفتن سریع تصاویر 2D/3D استفاده می‌کند که به آن مزیتی در سرعت اسکن خام می‌دهد. Koh Young مجموعه داده‌های سه بعدی بزرگ‌تری را از پیش‌بینی‌های Moiré پردازش می‌کند، اما GPU جدیدتر و فناوری Edge AI سرعت پردازش را بهبود بخشیده است. هر دو سیستم می توانند از بازرسی کارآمد مجموعه های PCB پیچیده پشتیبانی کنند.

پوشش نقص: SMT در مقابل THT

Koh Young در بازرسی SMT قوی است زیرا اندازه گیری سه بعدی آن می تواند عیوب کوچکی مانند سنگ قبر 0201 و مشکلات حجم لحیم کاری را تشخیص دهد. MEK با THT و اجزای بلند عملکرد خوبی دارد زیرا دوربین های جانبی آن می توانند اتصالات، اتصالات لحیم کاری و مناطق پنهان از دوربین های بالا به پایین را بررسی کنند.

دقت و تماس های نادرست

Koh Young از اندازه گیری ارتفاع و حجم سه بعدی برای شناسایی نقص ها و کاهش تماس های نادرست استفاده می کند. MEK از الگوریتم‌های هوش مصنوعی برای جدا کردن عیوب واقعی از تفاوت‌های بصری ناشی از رنگ‌های PCB یا اجزای بازتابنده استفاده می‌کند. هدف هر دو سیستم کاهش تماس های نادرست و جلوگیری از بازرسی بردهای معیوب است.

برنامه نویسی و ادغام MES

Koh Young از نرم افزار KAP برای ایجاد برنامه های بازرسی از داده های CAD و تنظیم خودکار پارامترهای بازرسی استفاده می کند. MEK از یک کتابخانه اجزای قابل تنظیم استفاده می کند که به مهندسان کنترل بیشتری بر تنظیمات روشنایی و بازرسی می دهد. هر دو سیستم از ادغام MES از طریق استانداردهای SECS/GEM و IPC-CFX پشتیبانی می کنند.

پشتیبانی و خدمات جهانی

Koh Young و MEK هر دو پشتیبانی فنی جهانی و خدمات قطعات یدکی را ارائه می دهند. کوه یانگ از مراکز پشتیبانی منطقه ای و تشخیص از راه دور استفاده می کند، در حالی که سازمان مجاهدین خلق از طریق توزیع کنندگان منطقه ای و شرکای ادغام کار می کند. خریداران باید قبل از خرید زمان پاسخ مهندسان محلی، در دسترس بودن قطعات یدکی و قراردادهای سطح خدمات (SLA) را مقایسه کنند.

کوه یانگ در مقابل مجاهدین خلق: تفاوت های کلیدی

معاوضه اندازه شناسی در مقابل انعطاف پذیری

تصمیم مفهومی اصلی به انتخاب بین کنترل فرآیند سفت و سخت و سازگاری چابک خلاصه می شود. استقرار فناوری Koh Young به معنای تعهد به اندازه‌شناسی مطلق است. این تصمیم برای اندازه گیری هر بعد فیزیکی یک هیئت مدیره برای تضمین انطباق با استانداردهای غیرقابل بخشش صنعت است. این کنترل سفت و سخت برای محیط هایی که یک نقص واحد غیرقابل قبول است، مانند صنایع هوافضا یا تولید پزشکی ضروری است.

برعکس، استقرار فناوری MEK به معنای اولویت دادن به انعطاف‌پذیری است. این یک تصمیم برای ایجاد یک فرآیند بازرسی بسیار سازگار است که قادر به مدیریت ترکیبات غیرقابل پیش‌بینی محصول، اجزای سنگین THT و چیدمان‌های تخته متنوع باشد. تولیدکنندگان باید انتخاب ماشین خود را مستقیماً با واقعیت تولید غالب خود هماهنگ کنند. یک مرکز با حجم بالا که از بردهای تلفن هوشمند یکسان استفاده می کند نیاز به استانداردسازی دقیق دارد، در حالی که یک سازنده قراردادی که پنجاه محصول مختلف در هفته می سازد به قابلیت های تولید چابک نیاز دارد.

پایان

هیچ‌یک از این دو دستگاه در تمام محیط‌های تولیدی برتری جهانی ندارند. انتخاب بهینه کاملاً به پیچیدگی برد خاص، نسبت SMT به اجزای THT و سخت‌گیری الزامات انطباق صنعت بستگی دارد. اگر مرکز شما تابلوهای SMT با چگالی بالا و حیاتی را تولید می کند که اندازه گیری سه بعدی مطلق و کنترل فرآیند حلقه بسته برای مطابقت با استانداردهای خودرویی یا پزشکی الزامی است، Koh Young را انتخاب کنید. اگر از یک مرکز تولید قراردادی با ترکیب بالا استفاده می کنید که با انواع تخته های مختلف، قطعات سنگین THT سروکار دارد و به یک سیستم بسیار همه کاره با قابلیت تغییر سریع نیاز دارید، MEK را انتخاب کنید.

1. یک دسته آزمایشی از پیچیده‌ترین و مستعد نقص مجموعه‌های PCB خود را جمع‌آوری کنید تا به عنوان یک استاندارد معیار عمل کند.

2. برای اجرای تابلوهای معیار خود و ثبت زمان واقعی برنامه نویسی مورد نیاز، نمایش های زنده را با هر دو فروشنده برنامه ریزی کنید.

3. نرخ تماس کاذب و نرخ فرار را در طول آزمایش زنده اندازه گیری کنید تا توان عملیاتی موثر واقعی برای ترکیب محصول خاص خود را محاسبه کنید.

4. فضای کف کارخانه و زیرساخت شبکه خود را بررسی کنید تا از سازگاری با ردپای فیزیکی و الزامات یکپارچه سازی MES دستگاه انتخابی اطمینان حاصل کنید.

پرسش

س: تفاوت اصلی بین ماشین های Koh Young و MEK AOI چیست؟

پاسخ: Koh Young از تداخل سنجی Moiré چند طرفه برای ثبت اندازه گیری های حجمی سه بعدی مطلق از هر جزء و اتصال لحیم استفاده می کند. MEK از سیستم‌های دوربین استریوسکوپی چند زاویه‌ای 5D/3D همه کاره استفاده می‌کند که در بازرسی هندسه‌های پیچیده و مفاصل پنهان با استفاده از نور چند جهته عالی هستند.

س: کدام دستگاه AOI برای فناوری از طریق سوراخ (THT) بهتر است؟

پاسخ: MEK عموماً برای برنامه های THT عملکرد بهتری دارد. سیستم‌های آن‌ها گزینه‌های بازرسی از پایین به بالا، مدولار بودن خطوط لحیم کاری موجی، و دوربین‌های جانبی چند زاویه‌ای با فاصله بالا را ارائه می‌دهند که اجزای بلند و اتصالات صنعتی سنگین را بدون تداخل سایه بررسی می‌کنند.

س: آیا این ماشین های AOI با پلتفرم های موجود MES ادغام می شوند؟

ج: بله. هر دو برند به طور کامل از استانداردهای یکپارچه سازی کارخانه مدرن، از جمله پروتکل های IPC-CFX و SECS/GEM پشتیبانی می کنند. آنها ارتباط یکپارچه ماشین به ماشین را تسهیل می کنند و به AOI اجازه می دهند تا داده های زمان واقعی را به بازرسی خمیر لحیم کاری و تجهیزات انتخاب و جابجایی برگرداند.

س: آیا دستگاه های MEK می توانند تخته های SMT با چگالی بالا را بازرسی کنند؟

ج: بله. در حالی که آنها از تصویربرداری استریوسکوپی به جای اندازه‌شناسی مطلق Moiré استفاده می‌کنند، الگوریتم‌های پیشرفته و دوربین‌های با وضوح بالا از بالا به پایین به‌دقت عیوب خرد، سنگ قبر و پل زدن بر روی مجموعه‌های نصب شده روی سطح متراکم را تشخیص می‌دهند.

س: این دستگاه ها چگونه تماس های نادرست را مدیریت می کنند؟

پاسخ: کوه یانگ با تکیه بر اندازه گیری های حجمی دقیق و عینی به جای تفسیر بصری، تماس های نادرست را به حداقل می رساند. MEK تماس‌های نادرست را با استفاده از الگوریتم‌های فیلتر پیشرفته کاهش می‌دهد که یاد می‌گیرند بین نقص‌های ساختاری واقعی و ناهنجاری‌های بصری بی‌ضرر مانند رنگ‌های مختلف ماسک لحیم تمایز قائل شوند.
