ICT-1200
I.C.T
| مقدار: | |
|---|---|
| نمای کلی چاپگر استنسیل LED ICT-1200
چاپگر استنسیل LED ICT-1200 یک چاپگر خمیر لحیم کاری خودکار با دقت بالا است که برای LED و سایر محصولات با اندازه بزرگ طراحی شده است. با بیش از 25 سال تجربه، ICT یک راه حل کامل کارخانه SMT را ارائه می دهد و این چاپگر را با سیستم های صنعتی 4.0 و MES برای تولید بدون نقص ادغام می کند. دارای اتوماسیون پیشرفته، از جمله کالیبراسیون خودکار PCB، تمیز کردن شابلون، و فشار قابل تنظیم اسکاج، که چاپ با کیفیت بالا را تضمین می کند. این چاپگر با فروش بیش از 1900 دستگاه در سال 2021 و رتبه دوم در صنعت SMT، از قطعات وارداتی با برند برتر برای عمر طولانی و پایداری استفاده می کند. ایده آل برای تولیدکنندگانی که به دنبال کارایی و قابلیت اطمینان هستند، از انواع PCB های مختلف مانند تلویزیون های LCD و وسایل الکترونیکی خودرو، با رابط کاربر پسند ویندوز 10 برای کارکرد آسان، پشتیبانی می کند.
| نشان
چاپگر استنسیل ال ای دی ICT-1200 دقت موقعیتی بالایی را با دقت موقعیت یابی مکرر 0.015± میلی متر و دقت چاپ 0.03 میلی متر ارائه می دهد. این تضمین می کند که هر چاپ دقیق است و خطاهای تولید را کاهش می دهد. این دستگاه از سیستم های بینایی پیشرفته با منابع نور حلقه ای یکنواخت برای شناسایی علائم مختلف PCB استفاده می کند که آن را برای آبکاری قلع، آبکاری مس و موارد دیگر مناسب می کند. طراحی پایدار آن با اجزای وارداتی مانند پیچ‌های توپی KURODA، قابلیت اطمینان را افزایش می‌دهد و به تولیدکنندگان کمک می‌کند تا کیفیت ثابتی در LED و PCBهای سایز بزرگ داشته باشند.
این چاپگر دارای سیستم کالیبراسیون PCB خودکار است که موقعیت برد را به دقت تنظیم می کند. سیستم تنظیم اتصال سه محوره به سرعت PCB را با یک موتور اتصال مستقیم برای دقت بالا تراز می کند. این ویژگی با اطمینان از تماس صاف بین PCB و شابلون باعث صرفه جویی در زمان و بهبود کارایی تولید می شود. این به ویژه برای PCB های نازک یا تغییر شکل یافته مفید است، ثبات را ارائه می دهد و تنظیمات دستی را کاهش می دهد، که یک مزیت کلیدی برای کارخانه های تولید کننده نور LED یا وسایل الکترونیکی خودرو است.
ICT-1200 از یک سر چاپ معلق با سیستم تنظیم فشار خودکار استفاده می کند. این امکان بازخورد فشار و تعادل در زمان واقعی را فراهم می کند و از تشکیل خمیر لحیم کاری کامل اطمینان می دهد. ساختار پل قوسی که توسط موتورهای پله ای با دقت بالا کنترل می شود، فشار پایداری را در حین چاپ فراهم می کند. این ویژگی برای خروجی با کیفیت بالا در انواع مختلف PCB، از جمله تلویزیون های LCD و لوازم الکترونیکی عمومی، ایده آل است و تطبیق پذیری و عملکرد دستگاه را در خطوط تولید خودکار افزایش می دهد.
| مشخصات
| مدل | ICT-4034 | ICT5134 | ICT-5151 |
| اندازه قاب (میلی متر) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| اندازه PCB (میلی متر) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| جهت حمل | چپ راست ؛ راست چپ ؛ چپ چپ ؛ راست | ||
| سیستم پشتیبانی | پین مغناطیسی/جدول تنظیم شده/پشتیبانی | ||
| سیستم بستن | بستن جانبی (نازل خلاء، فشار Z جمع شونده خودکار گزینه ای است) | ||
| سر چاپگر | دو سر پرینت موتوری مستقل | ||
| نوع اسکاج | فولاد ضد زنگ (استاندارد)، پلاستیک | ||
| سیستم نظافت | خشک ، مرطوب ، خلاء | ||
| بازرسی | بازرسی دو بعدی (استاندارد) | ||
| منبع تغذیه | AC: 10 ± 220٪، 50/60 هرتز، 3 کیلووات | ||
| روش کنترل | کنترل کامپیوتر | ||
| بعد (میلی متر) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| مدل | ICT-6534 | ICT-6561 | ICT-9060 |
| اندازه قاب (میلی متر) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| اندازه PCB (میلی متر) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| بعد (میلی متر) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* فناوری اطلاعات و ارتباطات همچنان روی کیفیت و عملکرد کار می کند ، مشخصات و ظاهر ممکن است بدون اطلاع خاص به روز شود.
| لیست تجهیزات خط SMT

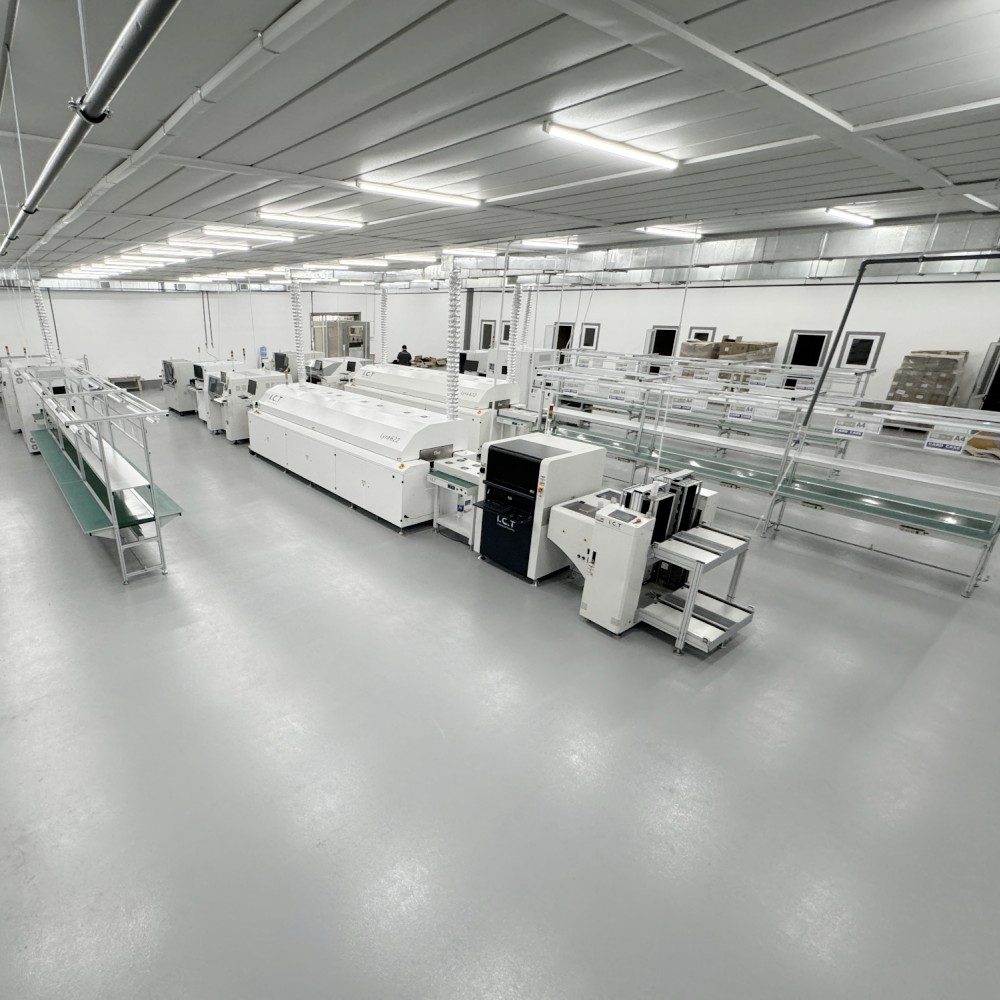

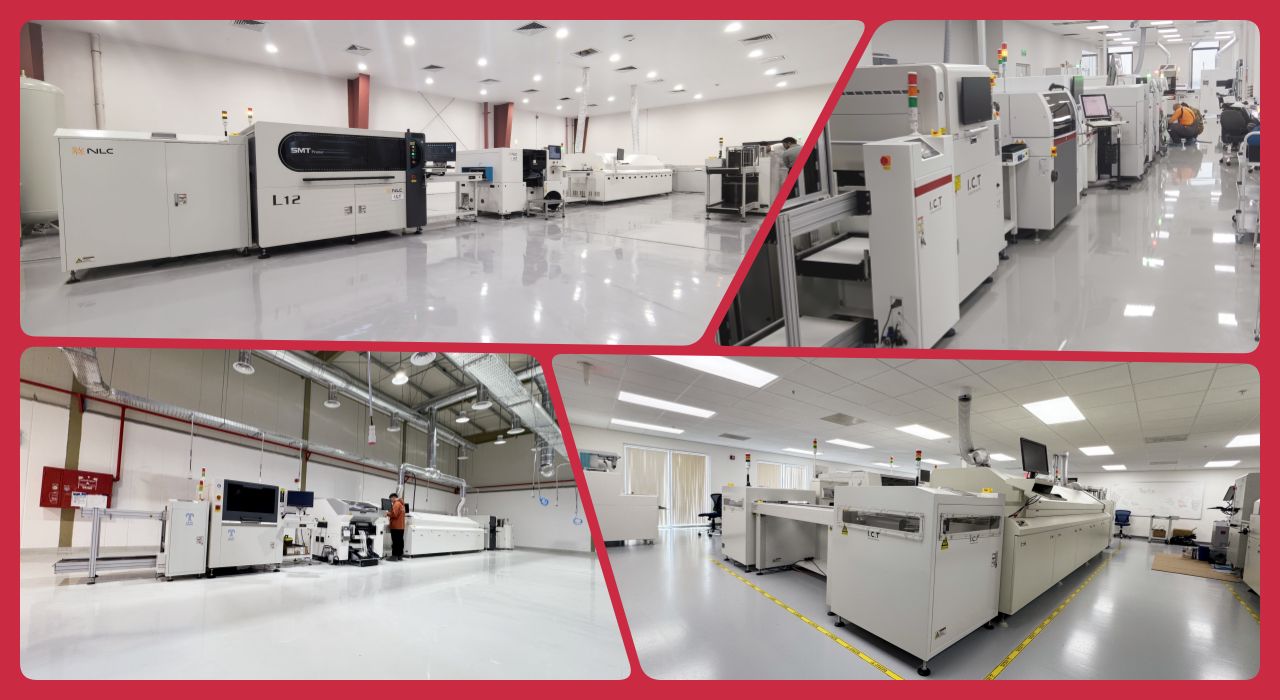

خط تولید PCBA با کیفیت بالا ما دارای تجهیزات پیشرفته برای مونتاژ PCB کارآمد و دقیق است. خط SMT کاملاً خودکار شامل یک لودر، یک چاپگر خودکار برای کاربرد دقیق خمیر لحیم کاری، یک دستگاه انتخاب و جابجایی برای قرار دادن دقیق قطعات، یک کوره جریان مجدد برای لحیم کاری مطمئن و یک سیستم AOI برای بازرسی کامل نقص است. این خط تولید PCBA با کیفیت بالا، عملکرد روان، قابلیت اطمینان بالا و مونتاژ SMT کم هزینه را تضمین می کند و نیازهای مختلف صنعت را برآورده می کند.
| نام محصول | هدف در خط SMT |
|---|---|
| لودر PCB | به طور خودکار PCB های لخت را در خط بارگذاری می کند. |
| چاپگر خمیر لحیم | خمیر لحیم کاری را روی پدهای PCB با دقت چاپ می کند. |
| دستگاه را انتخاب و قرار دهید | قطعات را به طور دقیق روی PCB ها نصب می کند. |
| اجاق گاز | لحیم کاری را ذوب می کند تا اتصالات جامد ایجاد کند. |
| دستگاه AOI | اتصالات لحیم کاری و عیوب قرارگیری را بررسی می کند. |
| دستگاه SPI | ارتفاع و کیفیت خمیر لحیم کاری را بررسی می کند. |
| تجهیزات قابلیت ردیابی | داده های تولید را ضبط و ردیابی می کند: ماشین علامت گذاری لیزری / نصب کننده برچسب / چاپگر جوهرافشان |
| ویدئوی موفقیت مشتری

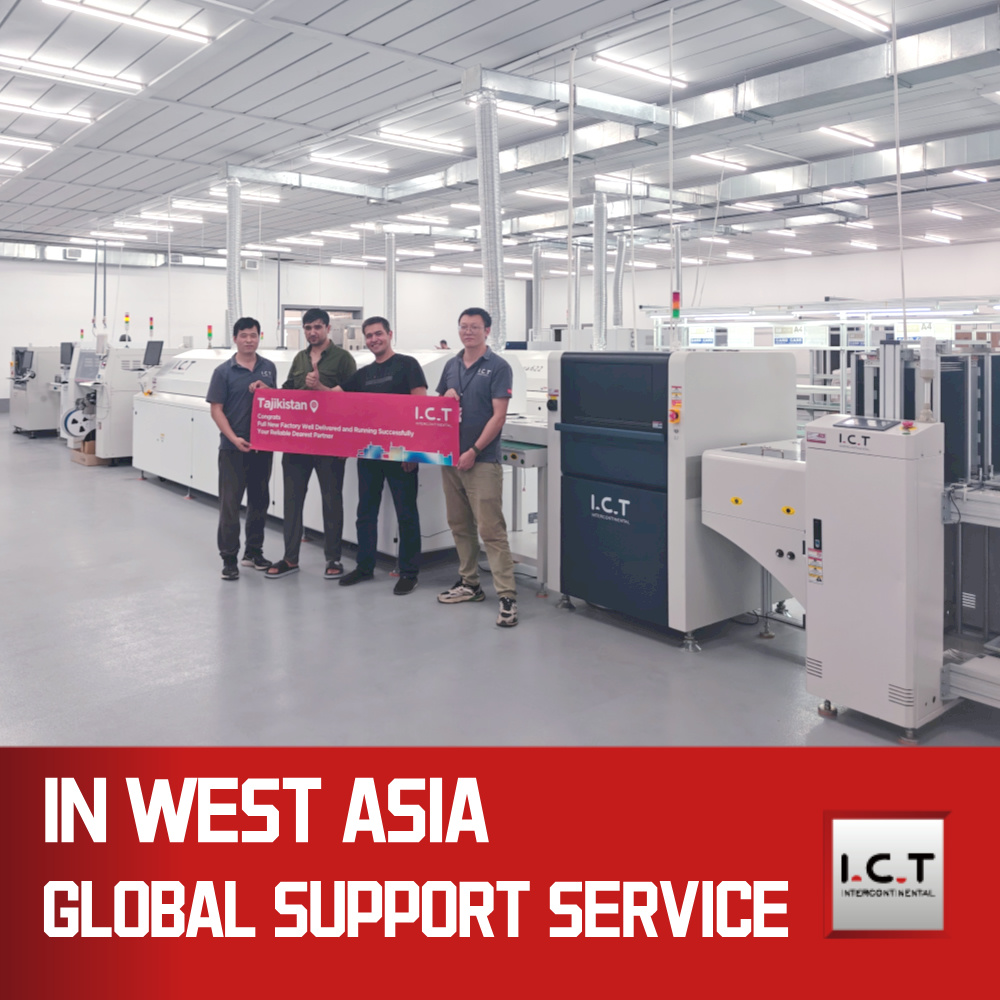

در سال 2025، مهندسان فناوری اطلاعات و ارتباطات از یک کارخانه مشتری در آسیا، تولید کننده روشنایی LED خانگی، بازدید کردند تا راه حل تمام اتوماتیک خط SMT را نصب و آموزش دهند. این پروژه شامل 13 دستگاه به طول کل 29 متر بود، اما مشتری به آن نیاز داشت تا فضایی به طول 21 متر و عرض 5 متر را در نظر بگیرد. ICT یک طرح U شکل طراحی کرد که خط را در طول 16 متر و عرض 2.7 متر قرار داد و نیازهای مشتری را برآورده کرد. پس از دو روز نصب و رفع اشکال و به دنبال آن شش روز آموزش تجهیزات و پشتیبانی فنی، تحویل با موفقیت انجام شد و تخصص ICT و خدمات مشتری محور را به نمایش گذاشت.
| خدمات و پشتیبانی آموزشی

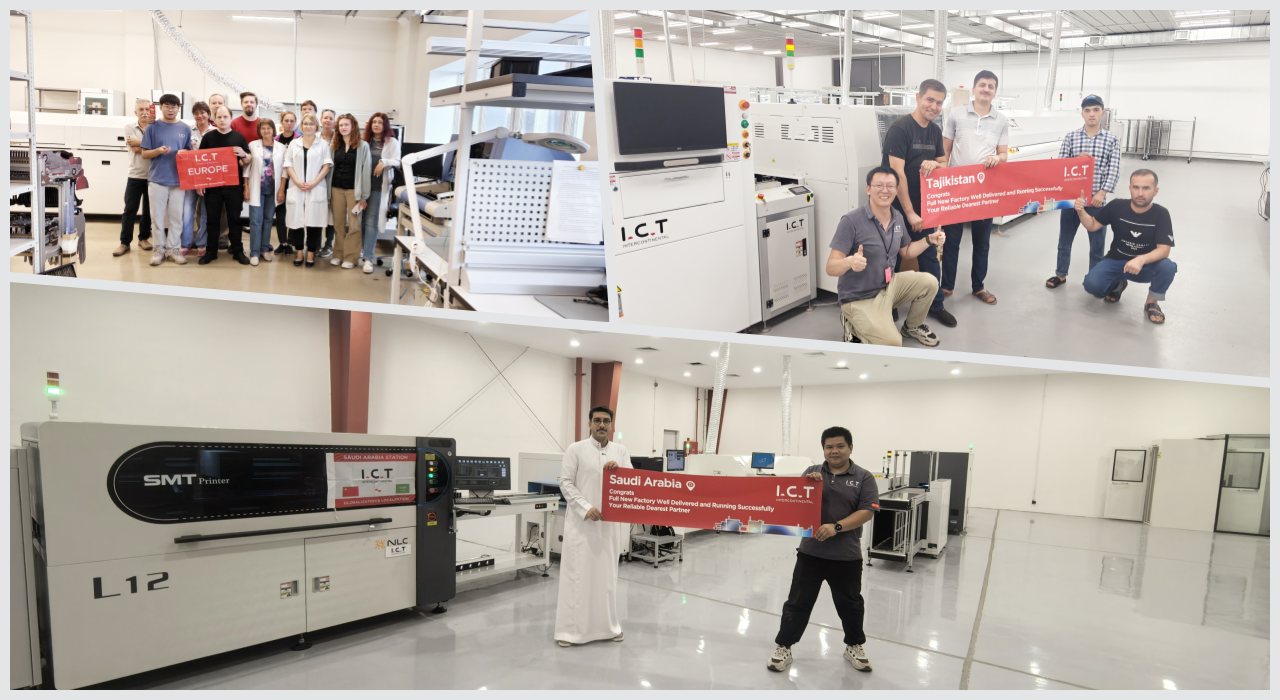

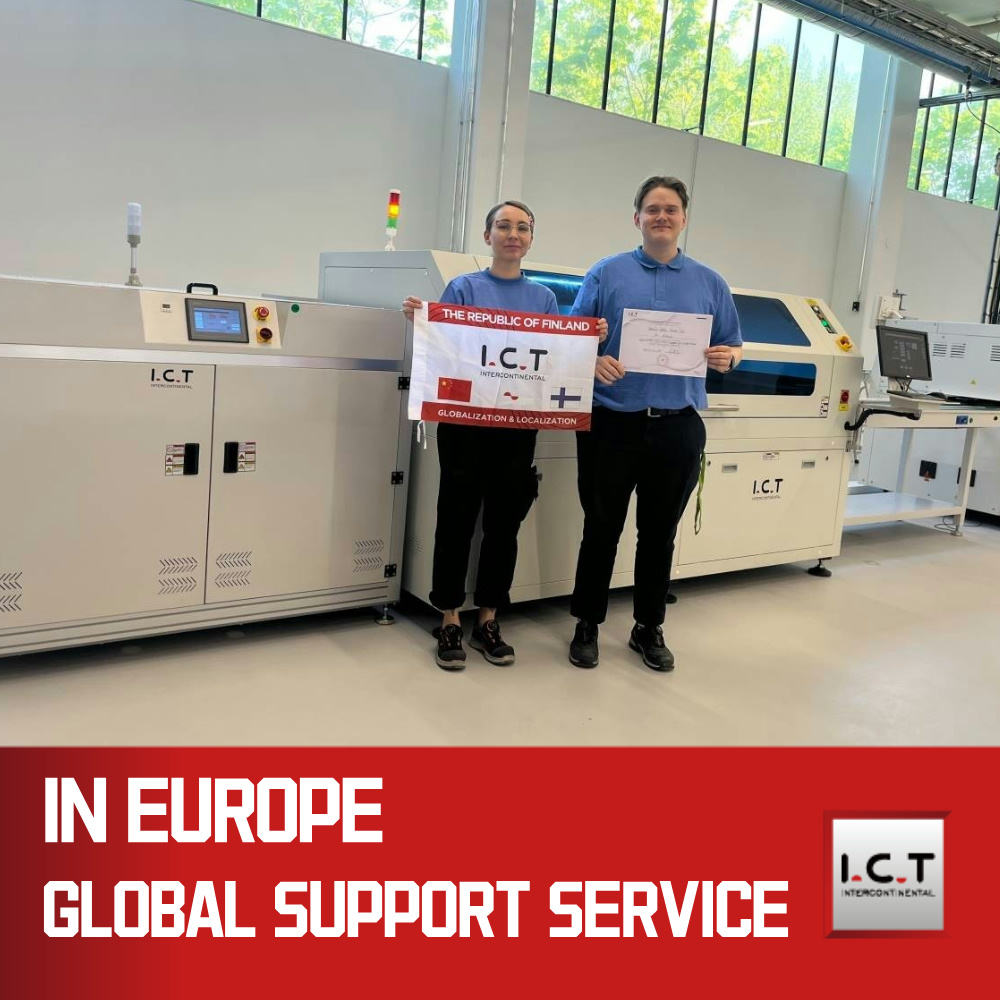

ICT خدمات و آموزش جامعی را ارائه می دهد تا اطمینان حاصل شود که مشتریان از چاپگر LED Stencil بهترین را دریافت می کنند. تیم ما نصب، تعمیر و نگهداری و پشتیبانی فنی را در محل ارائه می دهد تا تولید شما را به خوبی اجرا کند. جلسات آموزشی عملکرد ماشین، عیب یابی و بهینه سازی فرآیند را پوشش می دهد و به کارکنان شما کمک می کند تا از تجهیزات به نحو احسن استفاده کنند. با بیش از 25 سال تجربه، ما پشتیبانی خود را مطابق با نیازهای شما تنظیم می کنیم، با ارائه شراکت های بلندمدت و زمان پاسخگویی سریع برای رسیدگی به هر مشکلی، اطمینان حاصل می کنیم که کارخانه شما با اطمینان و حداقل زمان خرابی کار می کند.
| نظرات مشتریان
مشتریان مهندسان ما را به دلیل پشتیبانی ماهر و دوستانه آنها در هنگام نصب دوست دارند. آنها چاپگر LED استنسیل را به دلیل دقت و قابلیت اطمینان بالا در تولید ستایش می کنند. بسته بندی دقیق و حمل و نقل ایمن تجهیزات ما نیز نمره بالایی دریافت می کند. بسیاری از پاسخ سریع ما به حل مشکلات، اطمینان از عملیات روان و ایجاد اعتماد در هر پروژه قدردانی می کنند.
| گواهینامه ها و استانداردها
ICT دارای گواهینامه های معتبری مانند CE، RoHS و ISO9001 است و اطمینان حاصل می کند که چاپگر LED Stencil ما با استانداردهای جهانی ایمنی و کیفیت مطابقت دارد. ما همچنین چندین اختراع برای ویژگی‌های نوآورانه مانند سیستم تمیز کردن و فناوری توزیع داریم. این گواهینامه ها و اختراعات نشان دهنده تعهد ما به تعالی است و تجهیزات قابل اعتماد و با کیفیت را به مشتریان ارائه می دهد.
| درباره شرکت ICT و کارخانه ما
ICT یک ارائه دهنده راه حل تجهیزات الکترونیکی پیشرو با بیش از 25 سال تجربه است که به بیش از 1600 مشتری در 72 کشور خدمات ارائه می دهد. ما تیم های تحقیق، توسعه و تولید خود را داریم که 89 کارمند را در یک مرکز 12000 متر مربعی استخدام می کنند. کارخانه ما دارای فرآیندهای تست دقیق و یک سیستم مدیریت کیفیت قوی است که محصولات درجه یک را تضمین می کند. با رشد سریع و صندوق ثبت شده 30 میلیون دلاری، ما سراسر جهان را پوشش می دهیم و راه حل های نوآورانه ای مانند چاپگر استنسیل ال ای دی برای رفع نیازهای مختلف تولید ارائه می دهیم.
