| نمای کلی دستگاه چاپگر استنسیل PCB ICT-1500
دستگاه چاپگر PCB Stencil ICT-1500 یک چاپگر خودکار با دقت بالا است که برای تولید PCB، به خصوص بردهای بلند مانند LED و لوازم الکترونیکی خودرو طراحی شده است. با بیش از 25 سال تجربه در صنعت، ICT راه حل های کامل SMT را ارائه می دهد که با سیستم های Industry 4.0 و MES برای تولید بی عیب و نقص هماهنگ است. این چاپگر استنسیل PCB خودکار دارای تمیز کردن خودکار شابلون، کالیبراسیون PCB و فشار قابل تنظیم برای نتایج عالی است. در سال 2021، ما بیش از 1900 دستگاه فروختیم و رتبه دوم را در بازار SMT کسب کردیم. ساخته شده با قطعات وارداتی برتر، دوام و نرخ خرابی پایین را تضمین می کند. رابط کاربر پسند ویندوز 10 اجازه می دهد تا تنظیمات جدید را در کمتر از 10 دقیقه انجام دهید و آن را برای کارخانه های مدرن ایده آل می کند.
| نشان
دستگاه چاپگر استنسیل PCB ICT-1500 موقعیت یابی مکرر ± 0.015 میلی متر و دقت چاپ 0.03 میلی متر را ارائه می دهد. این دقت خطاها را در PCBهای طولانی کاهش می دهد و از کاربرد خمیر لحیم کاری ثابت اطمینان حاصل می کند. سیستم بینایی از چراغ های حلقه ای یکنواخت برای تشخیص علائم مختلف استفاده می کند و از آبکاری قلع و مس پشتیبانی می کند. با قطعات قابل اعتماد مانند پیچ های توپ KURODA، ثبات را برای چاپ خمیر لحیم کاری SMT بر روی تابلوهای LED یا وسایل نقلیه حفظ می کند. این ویژگی به کارخانه‌ها کمک می‌کند تا با بازکاری کمتر به خروجی باکیفیت دست پیدا کنند و بهره‌وری کلی را بهبود ببخشند.
این دستگاه چاپگر استنسیل smt شامل یک سیستم کالیبراسیون PCB خودکار برای تراز کردن سریع و دقیق است. اتصال سه محوره که توسط یک موتور مستقیم هدایت می شود، تخته های بلند را به سرعت تنظیم می کند و از تماس استنسیل صاف اطمینان می دهد. این برای PCB های نازک یا تاب خورده عالی است و تلاش دستی را کاهش می دهد. به عنوان یک دستگاه چاپ PCB تمام خودکار، کارایی را در تولید ال ای دی و الکترونیک افزایش می دهد و پایه ای پایدار برای اجراهای با حجم بالا با حداقل تنظیمات ارائه می دهد.
ICT-1500 دارای یک سیستم تمیز کننده منحصر به فرد با گزینه های خشک، مرطوب و دستی است. CCD و قطعات تمیزکننده جدا شده، حذف موثر خمیر را تضمین می‌کنند، در حالی که نرم‌افزار استفاده از الکل و کاغذ را برای صرفه‌جویی در هزینه‌ها کنترل می‌کند. طراحی اسپری از بالا به پایین به طور یکنواخت تمیز می شود و توسط یک موتور اگزوز قوی پشتیبانی می شود. این آن را به انتخابی عالی برای چاپ خمیر لحیم SMT تبدیل می کند، کیفیت را در بردهای طولانی حفظ می کند و زمان خرابی خطوط خودکار را کاهش می دهد.
| مشخصات
| مدل | ICT-4034 | ICT5134 | ICT-5151 |
| اندازه قاب (میلی متر) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| اندازه PCB (میلی متر) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| جهت حمل | چپ راست ؛ راست چپ ؛ چپ چپ ؛ راست | ||
| سیستم پشتیبانی | پین مغناطیسی/جدول تنظیم شده/پشتیبانی | ||
| سیستم بستن | بستن جانبی (نازل خلاء، فشار Z جمع شونده خودکار گزینه ای است) | ||
| سر چاپگر | دو سر پرینت موتوری مستقل | ||
| نوع اسکاج | فولاد ضد زنگ (استاندارد)، پلاستیک | ||
| سیستم نظافت | خشک ، مرطوب ، خلاء | ||
| بازرسی | بازرسی دو بعدی (استاندارد) | ||
| منبع تغذیه | AC: 10 ± 220٪، 50/60 هرتز، 3 کیلووات | ||
| روش کنترل | کنترل کامپیوتر | ||
| بعد (میلی متر) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| مدل | ICT-6534 | ICT-6561 | ICT-9060 |
| اندازه قاب (میلی متر) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| اندازه PCB (میلی متر) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| بعد (میلی متر) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* فناوری اطلاعات و ارتباطات همچنان روی کیفیت و عملکرد کار می کند ، مشخصات و ظاهر ممکن است بدون اطلاع خاص به روز شود.
| لیست تجهیزات خط SMT

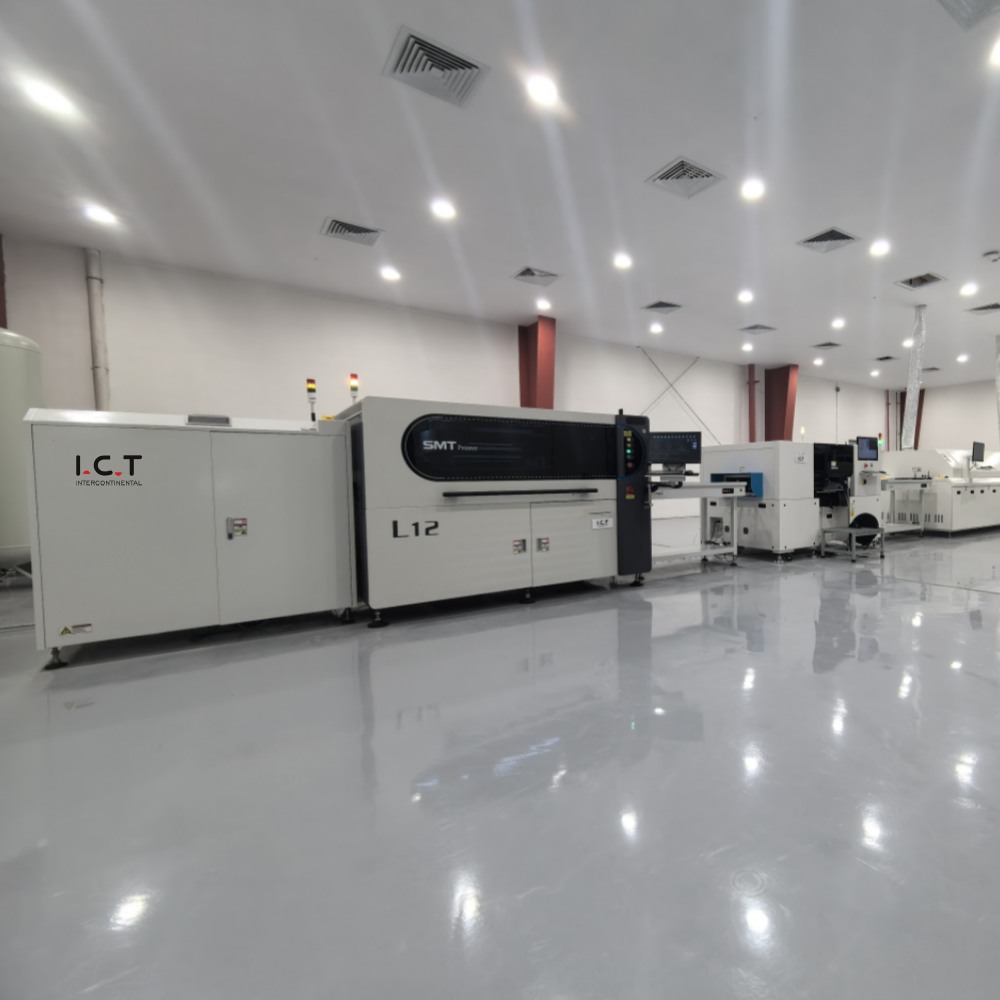

خط تولید PCBA با کیفیت بالا ما دارای تجهیزات پیشرفته برای مونتاژ PCB کارآمد و دقیق است. خط SMT کاملاً خودکار شامل یک لودر، یک چاپگر خودکار برای کاربرد دقیق خمیر لحیم کاری، یک دستگاه انتخاب و جابجایی برای قرار دادن دقیق قطعات، یک کوره جریان مجدد برای لحیم کاری مطمئن و یک سیستم AOI برای بازرسی کامل نقص است. این خط تولید PCBA با کیفیت بالا، عملکرد روان، قابلیت اطمینان بالا و مونتاژ SMT کم هزینه را تضمین می کند و نیازهای مختلف صنعت را برآورده می کند.
| نام محصول | هدف در خط SMT |
|---|---|
| لودر PCB | به طور خودکار PCB های لخت را در خط بارگذاری می کند. |
| چاپگر خمیر لحیم | خمیر لحیم کاری را روی پدهای PCB با دقت چاپ می کند. |
| دستگاه را انتخاب و قرار دهید | قطعات را به طور دقیق روی PCB ها نصب می کند. |
| اجاق گاز | لحیم کاری را ذوب می کند تا اتصالات جامد ایجاد کند. |
| دستگاه AOI | اتصالات لحیم کاری و عیوب قرارگیری را بررسی می کند. |
| دستگاه SPI | ارتفاع و کیفیت خمیر لحیم کاری را بررسی می کند. |
| تجهیزات قابلیت ردیابی | داده های تولید را ضبط و ردیابی می کند: دستگاه علامت گذاری لیزری / نصب کننده برچسب / چاپگر جوهر افشان |
| ویدئوی موفقیت مشتری

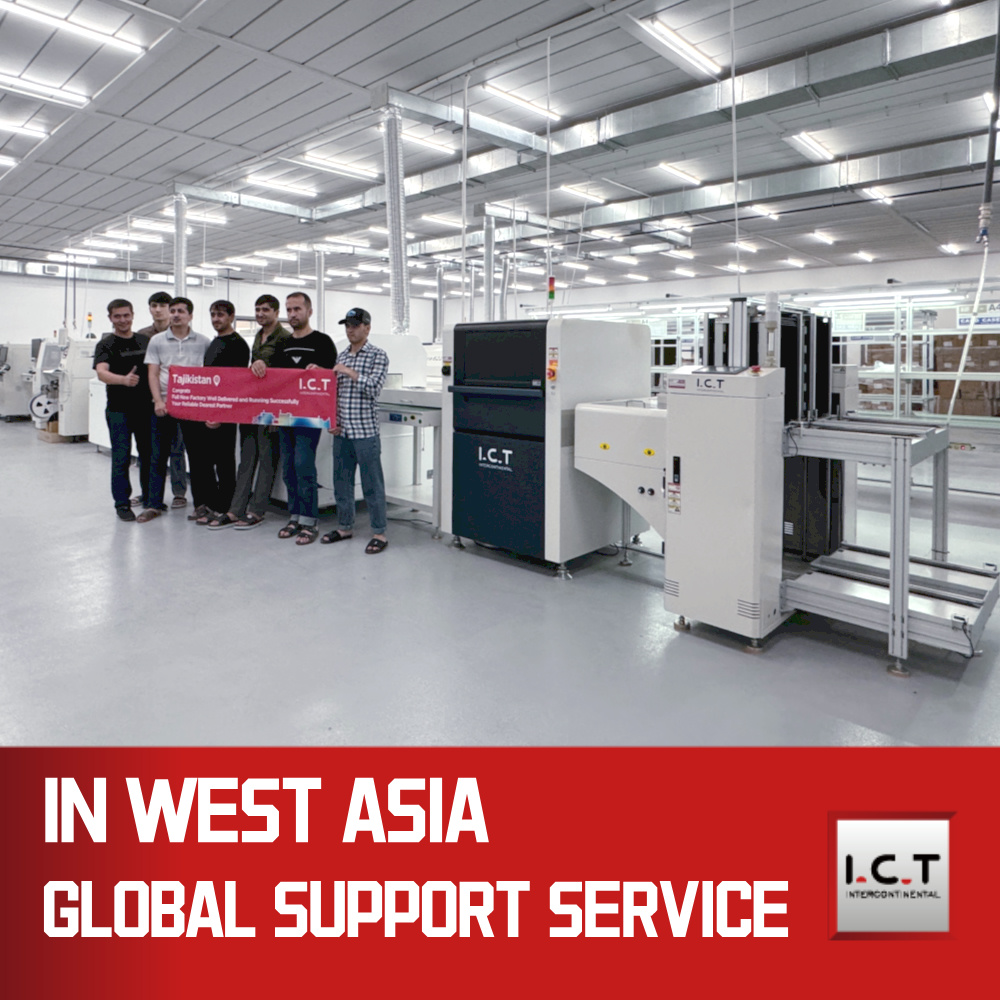

در سال 2025، مهندسان فناوری اطلاعات و ارتباطات برای نصب و آموزش به یک کارخانه روشنایی LED در آسیا سفر کردند. مشتری به یک خط 29 متری SMT با 13 دستگاه نیاز داشت اما فضایی به ابعاد 21 متر در 5 متر داشت. ما یک طرح U شکل طراحی کردیم که آن را در ابعاد 16 در 2.7 متر قرار دادیم. پس از دو روز راه اندازی و رفع اشکال، به علاوه شش روز آموزش و پشتیبانی، پروژه با موفقیت به پایان رسید. این توانایی ما را در تطبیق راه‌حل‌های دستگاه چاپگر استنسیل PCB برای نیازهای خاص نشان داد.
| خدمات و پشتیبانی آموزشی
ICT خدمات و آموزش جامعی را برای دستگاه چاپگر PCB Stencil ارائه می دهد. تیم ما نصب، تعمیر و نگهداری و پشتیبانی فنی سریع را در محل ارائه می دهد. آموزش شامل عملیات، عیب‌یابی و بهینه‌سازی فرآیند، متناسب با تنظیمات شما می‌شود. با بیش از 25 سال تخصص، پاسخ‌های سریع به مسائل ارائه می‌کنیم، زمان خرابی را به حداقل می‌رسانیم و اطمینان می‌دهیم که تولید شما با اطمینان انجام می‌شود.
| نظرات مشتریان
مشتریان از کمک ماهر و دوستانه مهندسان ما در هنگام نصب قدردانی می کنند. آنها ماشین چاپگر PCB Stencil را به دلیل دقت و قابلیت اطمینان آن تحسین می کنند. بسته بندی ایمن و تحویل به موقع ما امتیاز بالایی دریافت می کند و بسیاری برای حل سریع مشکلات ما، حفظ تولید در مسیر و جلب اعتماد ارزش قائل هستند.
| گواهینامه ها و استانداردها
ICT دارای گواهینامه های CE، RoHS و ISO9001 است که اطمینان حاصل می کند که دستگاه چاپگر PCB Stencil استانداردهای جهانی را برآورده می کند. ما همچنین پتنت هایی برای نوآوری هایی مانند سیستم های تمیز کردن و حمل و نقل داریم. این گواهینامه ها تجهیزات ایمن و با کیفیت را تضمین می کند و به مشتریان در هر پروژه اطمینان می دهد.
| درباره شرکت ICT و کارخانه ما
ICT یک ارائه دهنده راه حل های الکترونیکی پیشرو با تحقیق، توسعه و تولید داخلی است. ما 89 کارمند را در یک مرکز 12000 متر مربعی استخدام می کنیم که با سرمایه 30 میلیون دلاری به سرعت در حال رشد است. کارخانه ما با ارائه خدمات به بیش از 1600 مشتری در 72 کشور، از آزمایش دقیق و کنترل کیفیت استفاده می کند. این از تحویل جهانی محصولات پیشرفته مانند دستگاه چاپگر استنسیل PCB ICT-1500 پشتیبانی می کند.
