فارسی  |
ICT-6561
I.C.T
| مقدار: | |
|---|---|
| معرفی چاپگر استنسیل تمام اتوماتیک SMT
چاپگر استنسیل تمام اتوماتیک SMT توسط ICT یک انتخاب برتر برای مونتاژ PCB مدرن است. این دستگاه دقت و سرعت بالایی را با چرخه چاپ 7 ثانیه ای و دقت 0.025 ± میلی متر ارائه می دهد. استفاده از خمیر لحیم کاری را خودکار می کند، خطاهای دستی و ضایعات را کاهش می دهد و در عین حال کیفیت را بهبود می بخشد. این دستگاه که برای صنایعی مانند لوازم الکترونیکی مصرفی، LED و خودرو طراحی شده است، دارای کالیبراسیون خودکار PCB، فشار قابل تنظیم اسکاج و تمیز کردن شابلون است. ICT سیستم های Industry 4.0 و MES را برای راه حل های کارخانه هوشمند ادغام می کند. با عملکرد آسان در ویندوز 10 و مواد بادوام از برندهای برتر، قابلیت اطمینان طولانی مدت را تضمین می کند. این چاپگر به کارخانه ها کمک می کند تا بهره وری را افزایش دهند و نیازهای متنوع را با عملکرد کارآمد و پایدار برآورده کنند.
| نشان
چاپگر PCB دقت بالایی را با دقت موقعیت یابی مکرر ± 0.01 میلی متر و دقت چاپ 0.025 ± میلی متر ارائه می دهد. این تضمین می کند که هر لایه خمیر لحیم کاری به طور کامل اعمال شود و خطاها در مونتاژ PCB کاهش یابد. سیستم بینایی پیشرفته از نور حلقه ای یکنواخت و منابع نور کواکسیال برای شناسایی انواع مختلف PCB از جمله آبکاری قلع و FPC استفاده می کند. این دقت برای PCBهای مدار چاپی ریز ایده آل است و آن را برای ال ای دی و لوازم الکترونیکی خودرو که کیفیت آن حیاتی است مناسب است.
این چاپگر با چرخه چاپ 7 ثانیه ای، سرعت خطوط تولید را به میزان قابل توجهی افزایش می دهد. تنظیمات تغییر سریع خط امکان تنظیمات سریع را فراهم می کند و زمان خرابی را به حداقل می رساند. این ویژگی برای کارخانه‌هایی که نیاز به رسیدگی به سفارش‌های بزرگ دارند، مناسب است. سیستم کنترل خودکار سرعت و فاصله جداسازی را تنظیم می کند و نتایج ثابتی را تضمین می کند. این سرعت، همراه با تکرارپذیری بالا، به رسیدن به ضرب‌الاجل‌های محدود و در عین حال حفظ خروجی با کیفیت بالا کمک می‌کند.
این چاپگر دارای سیستم تمیز کردن خودکار با گزینه‌های خشک، مرطوب و جاروبرقی است. این ویژگی خمیر لحیم کاری را از دو طرف شابلون حذف می کند و هر بار چاپ تمیز را تضمین می کند. سیستم اسپری منحصر به فرد از نرم افزاری برای کنترل استفاده از الکل و کاغذ استفاده می کند و در مصرف مواد صرفه جویی می کند. این اتوماسیون تلاش دستی را کاهش می دهد و چاپ با کیفیت بالا را حفظ می کند و آن را به یک انتخاب مقرون به صرفه برای محیط های تولید شلوغ تبدیل می کند.
| مشخصات
| مدل | ICT-4034 | ICT5134 | ICT-5151 |
| اندازه قاب (میلی متر) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| اندازه PCB (میلی متر) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| جهت حمل | چپ راست ؛ راست چپ ؛ چپ چپ ؛ راست | ||
| سیستم پشتیبانی | پین مغناطیسی/جدول تنظیم شده/پشتیبانی | ||
| سیستم بستن | بستن جانبی (نازل خلاء، فشار Z جمع شونده خودکار گزینه ای است) | ||
| سر چاپگر | دو سر پرینت موتوری مستقل | ||
| نوع اسکاج | فولاد ضد زنگ (استاندارد)، پلاستیک | ||
| سیستم نظافت | خشک ، مرطوب ، خلاء | ||
| بازرسی | بازرسی دو بعدی (استاندارد) | ||
| منبع تغذیه | AC: 10 ± 220٪، 50/60 هرتز، 3 کیلووات | ||
| روش کنترل | کنترل کامپیوتر | ||
| بعد (میلی متر) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| مدل | ICT-6534 | ICT-6561 | ICT-9060 |
| اندازه قاب (میلی متر) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| اندازه PCB (میلی متر) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| بعد (میلی متر) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* فناوری اطلاعات و ارتباطات همچنان روی کیفیت و عملکرد کار می کند ، مشخصات و ظاهر ممکن است بدون اطلاع خاص به روز شود.
| لیست تجهیزات خط SMT

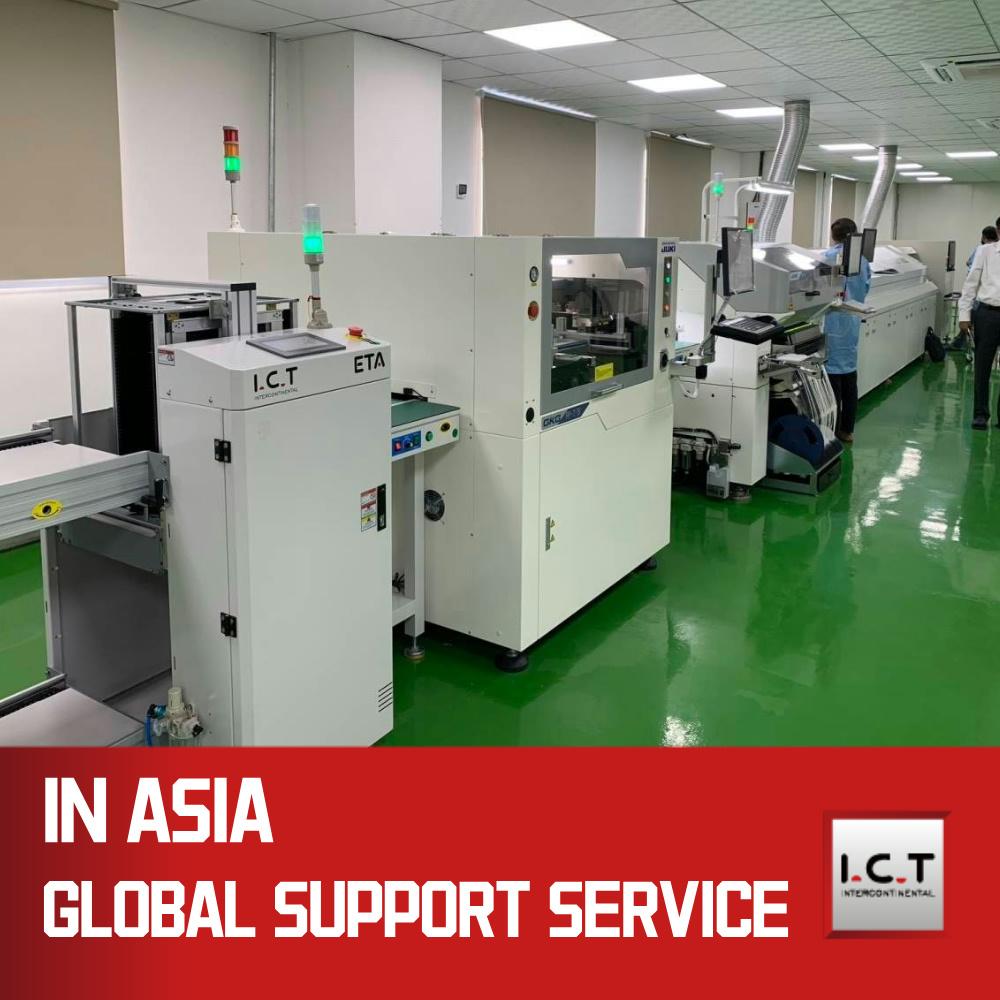

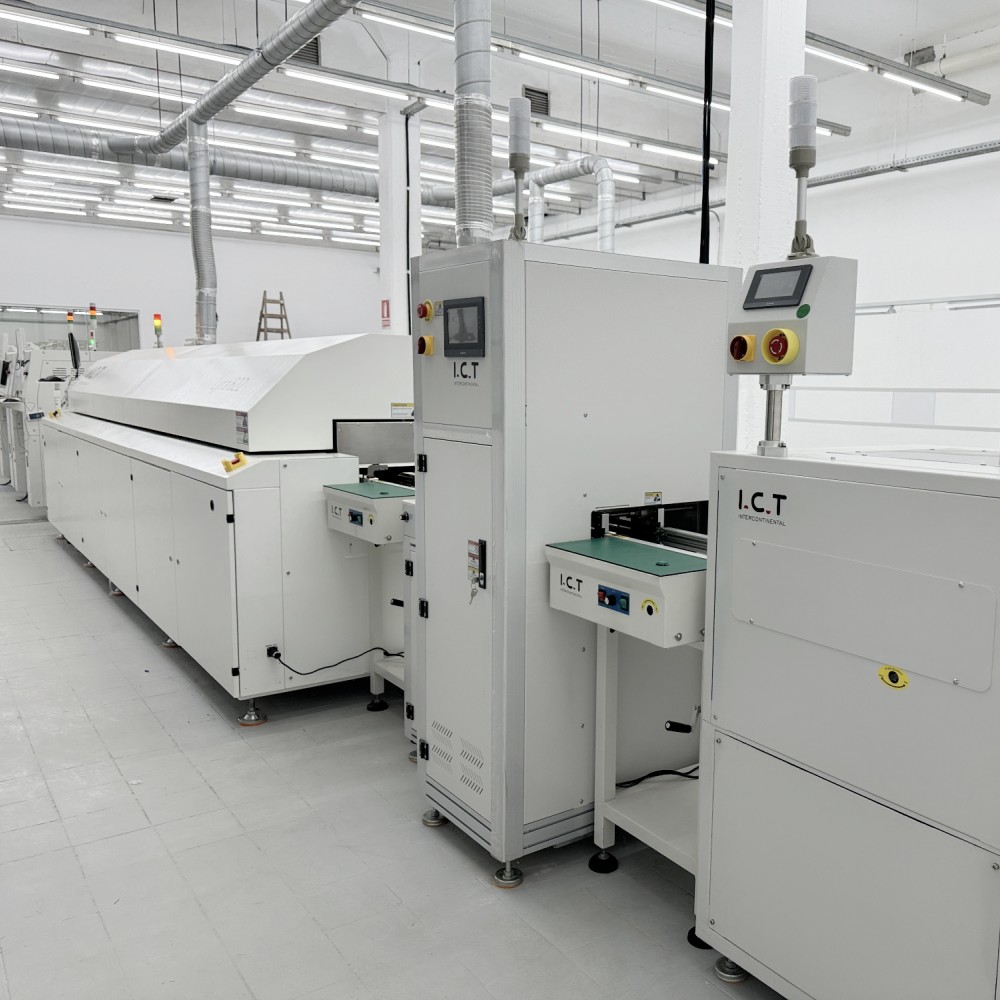

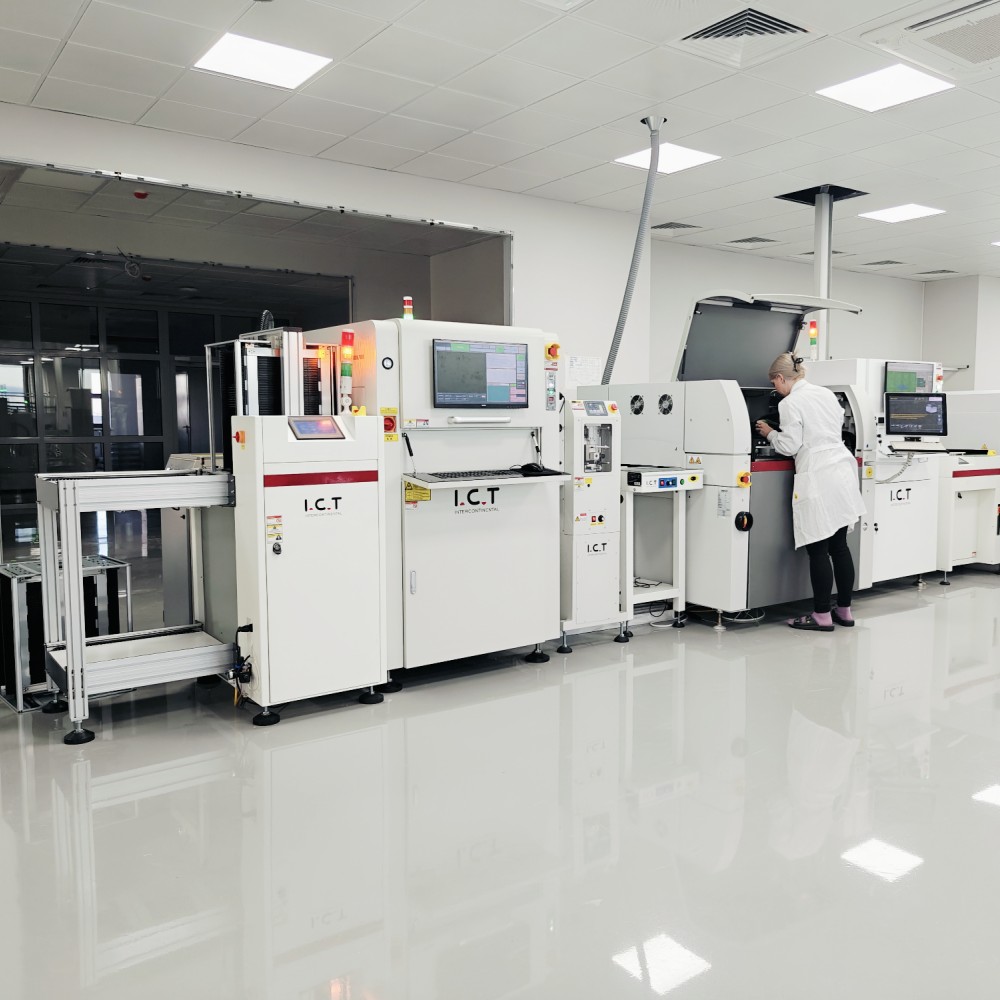

خط تولید PCBA با کیفیت بالا ما دارای تجهیزات پیشرفته برای مونتاژ PCB کارآمد و دقیق است. خط SMT کاملاً خودکار شامل یک لودر، یک چاپگر خودکار برای کاربرد دقیق خمیر لحیم کاری، یک دستگاه انتخاب و جابجایی برای قرار دادن دقیق قطعات، یک کوره جریان مجدد برای لحیم کاری مطمئن و یک سیستم AOI برای بازرسی کامل نقص است. این خط تولید PCBA با کیفیت بالا، عملکرد روان، قابلیت اطمینان بالا و مونتاژ SMT کم هزینه را تضمین می کند و نیازهای مختلف صنعت را برآورده می کند.
| نام محصول | هدف در خط SMT |
|---|---|
| لودر PCB | به طور خودکار PCB های لخت را در خط بارگذاری می کند. |
| چاپگر خمیر لحیم | خمیر لحیم کاری را روی پدهای PCB با دقت چاپ می کند. |
| دستگاه را انتخاب و قرار دهید | قطعات را به طور دقیق روی PCB ها نصب می کند. |
| اجاق گاز | لحیم کاری را ذوب می کند تا اتصالات جامد ایجاد کند. |
| دستگاه AOI | اتصالات لحیم کاری و عیوب قرارگیری را بررسی می کند. |
| دستگاه SPI | ارتفاع و کیفیت خمیر لحیم کاری را بررسی می کند. |
| تجهیزات قابلیت ردیابی | داده های تولید را ضبط و ردیابی می کند: ماشین علامت گذاری لیزری / نصب کننده برچسب / چاپگر جوهرافشان |
| ویدئوی موفقیت مشتری
در سال 2025، مهندسان فناوری اطلاعات و ارتباطات از یک کارخانه مشتری تولید کننده روشنایی خانه LED برای ارائه خدمات نصب و آموزش بازدید کردند. مشتری به یک خط SMT تمام اتوماتیک با 13 دستگاه، مجموعاً 29 متر نیاز داشت، اما فضای محدودی به طول 21 متر و عرض 5 متر داشت. ICT یک طرح U شکل را طراحی کرد که این خط را به طول 16 متر و عرض 2.7 متر تنظیم کرد. پس از دو روز نصب و رفع اشکال و به دنبال آن شش روز آموزش و پشتیبانی فنی، پروژه با موفقیت تحویل داده شد. این راه حل نیازهای فضایی و تولیدی مشتری را به طور موثر برآورده کرد.
| خدمات و پشتیبانی آموزشی
ICT خدمات و آموزش عالی را برای چاپگر PCB ارائه می دهد. تیم ما نصب، نگهداری و پشتیبانی فنی را برای اطمینان از عملکرد روان ارائه می دهد. ما آموزش عملی را برای اپراتورها ارائه می دهیم و به آنها آموزش استفاده از رابط ویندوز 10 و مدیریت ویژگی های چاپگر را می دهیم. شبکه خدمات جهانی ما آماده است تا با پاسخ های سریع و راهنمایی های متخصص به شما کمک کند. ما با بیش از 25 سال تجربه، به مشتریان کمک می کنیم تا فرآیندهای تولید خود را بهینه کنند و مشکلات را حل کنند و موفقیت و رضایت طولانی مدت را تضمین کنند.
| نظرات مشتریان
مشتریان چاپگر PCB و خدمات ما را دوست دارند! آنها مهندسان ما را به دلیل پشتیبانی ماهر و حل سریع مشکلاتشان تحسین می کنند. قابلیت اطمینان تجهیزات و چاپ با کیفیت بالا امتیاز بالایی می گیرد. بسته بندی دقیق و حمل و نقل سریع ما نیز مورد تحسین قرار می گیرد. مشتریان از پاسخ سریع ما به سوالاتشان قدردانی می کنند و باعث می شود همیشه احساس حمایت کنند.
| گواهینامه ها و استانداردها
ICT دارای گواهینامه های برتر مانند CE، RoHS و ISO9001 است که ایمنی و کیفیت را تضمین می کند. ما همچنین پتنت هایی برای طرح های نوآورانه خود داریم. این گواهی ها تعهد ما را به استانداردهای بالا و عملکرد قابل اعتماد در هر چاپگر PCB ثابت می کند.
| درباره شرکت ICT و کارخانه ما
ICT یک ارائه دهنده راه حل های الکترونیکی پیشرو با بیش از 25 سال تجربه است. ما تحقیق، توسعه و تولید را با تیمی بزرگ انجام می دهیم که به سرعت در حال رشد است تا به بیش از 1600 مشتری در 72 کشور خدمت کند. کارخانه ما دارای تست دقیق و سیستم مدیریت کیفیت قوی است. واقع در Dongguan، چین، ما راه حل های جهانی را با فناوری پیشرفته و محصولات قابل اعتماد ارائه می دهیم.
