ICT-4034
I.C.T
| مقدار: | |
|---|---|
| دستگاه چاپ PCB SMT
دستگاه چاپ PCB ICT-4034 مدار چاپی تا اندازه 400x340 میلی متر را با چرخه های 7 ثانیه ای کنترل می کند. دقت تکرار ± 0.01 میلی متر و دقت چاپ 0.025 میلی متر مطابق با نیازهای LED و خودرو. مراحل دستی برش کالیبراسیون PCB خودکار، تعادل فشار و تمیز کردن شابلون. از چسب برای کاربردهای چاپگر خمیر لحیم کاری LED پشتیبانی می کند. دستگاه چاپ چینی از ویندوز 10 برای کنترل ساده استفاده می کند. Industry 4.0 و MES امکان نظارت در زمان واقعی را فراهم می کنند. ICT آموزش کامل و بهینه سازی را ارائه می دهد. برای اطلاع از قیمت دستگاه چاپگر pcb تماس بگیرید.
| نشان
سیستم تعلیق پل قوسی اسکاج را مستقیماً با دو موتور متصل می کند. این فشار روی هر دو طرف را به دقت کنترل می کند. ریل های کشویی قبل و بعد از چاپ ثبات را حفظ می کنند. بازخورد بلادرنگ تشکیل خمیر کامل را تضمین می کند. دستگاه چاپ PCB برای تخته های ال ای دی ریز گام مناسب است. قطعات وارداتی ژاپنی و آلمانی خرابی ها را کاهش می دهد. خرابی کم بیش از ده سال عمر مفید. باعث صرفه جویی در لحیم کاری و افزایش بازده در خطوط با حجم بالا می شود. روش های جداسازی خودکار از آسیب به شابلون یا PCB جلوگیری می کند.
سیستم تسمه با سرعت دقیق موتور تا 1500 میلی متر بر ثانیه از گیر کردن جلوگیری می کند. جهت ها آزادانه چپ به راست یا راست به چپ تغییر می کنند. گیره های جانبی و تخته های نگهدارنده خلاء با تاب خوردگی زیر 1%. این تضمین کننده تماس صاف برای چاپ با کیفیت است. دستگاه چاپ چینی از پین های مغناطیسی و میزهای رو به پایین پشتیبانی می کند. موقعیت های توقف دقیق برای تغییر سریع زیر 5 دقیقه است. ضخامت PCB 0.4-6mm را به صورت دستی یا خودکار کنترل می کند. قابل اعتماد برای قیمت دستگاه چاپگر PCB.
حالت های خشک، مرطوب، وکیوم، شابلون را به طور کامل تمیز می کند. طراحی CCD و اسپری جداگانه الکل را به طور یکنواخت پخش می کند. نرم افزار کاغذ و مایع را برای کاهش هزینه ها کنترل می کند. اگزوز قوی باقیمانده ها را به سرعت پاک می کند. چاپگر خمیر لحیم کاری LED کیفیت بالایی را در طول تولید طولانی مدت حفظ می کند. گزینه دستی انعطاف پذیری را اضافه می کند. این از نقص شابلون های کثیف جلوگیری می کند. تعمیر و نگهداری آسان راندمان را بالا نگه می دارد.
| مشخصات
| مدل | ICT-4034 | ICT5134 | ICT-5151 |
| اندازه قاب (میلی متر) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| اندازه PCB (میلی متر) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| جهت حمل | چپ راست ؛ راست چپ ؛ چپ چپ ؛ راست | ||
| سیستم پشتیبانی | پین مغناطیسی/جدول تنظیم شده/پشتیبانی | ||
| سیستم بستن | بستن جانبی (نازل خلاء، فشار Z جمع شونده خودکار گزینه ای است) | ||
| سر چاپگر | دو سر پرینت موتوری مستقل | ||
| نوع اسکاج | فولاد ضد زنگ (استاندارد)، پلاستیک | ||
| سیستم نظافت | خشک ، مرطوب ، خلاء | ||
| بازرسی | بازرسی دو بعدی (استاندارد) | ||
| منبع تغذیه | AC: 10 ± 220٪، 50/60 هرتز، 3 کیلووات | ||
| روش کنترل | کنترل کامپیوتر | ||
| بعد (میلی متر) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| مدل | ICT-6534 | ICT-6561 | ICT-9060 |
| اندازه قاب (میلی متر) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| اندازه PCB (میلی متر) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| بعد (میلی متر) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* فناوری اطلاعات و ارتباطات همچنان روی کیفیت و عملکرد کار می کند ، مشخصات و ظاهر ممکن است بدون اطلاع خاص به روز شود.

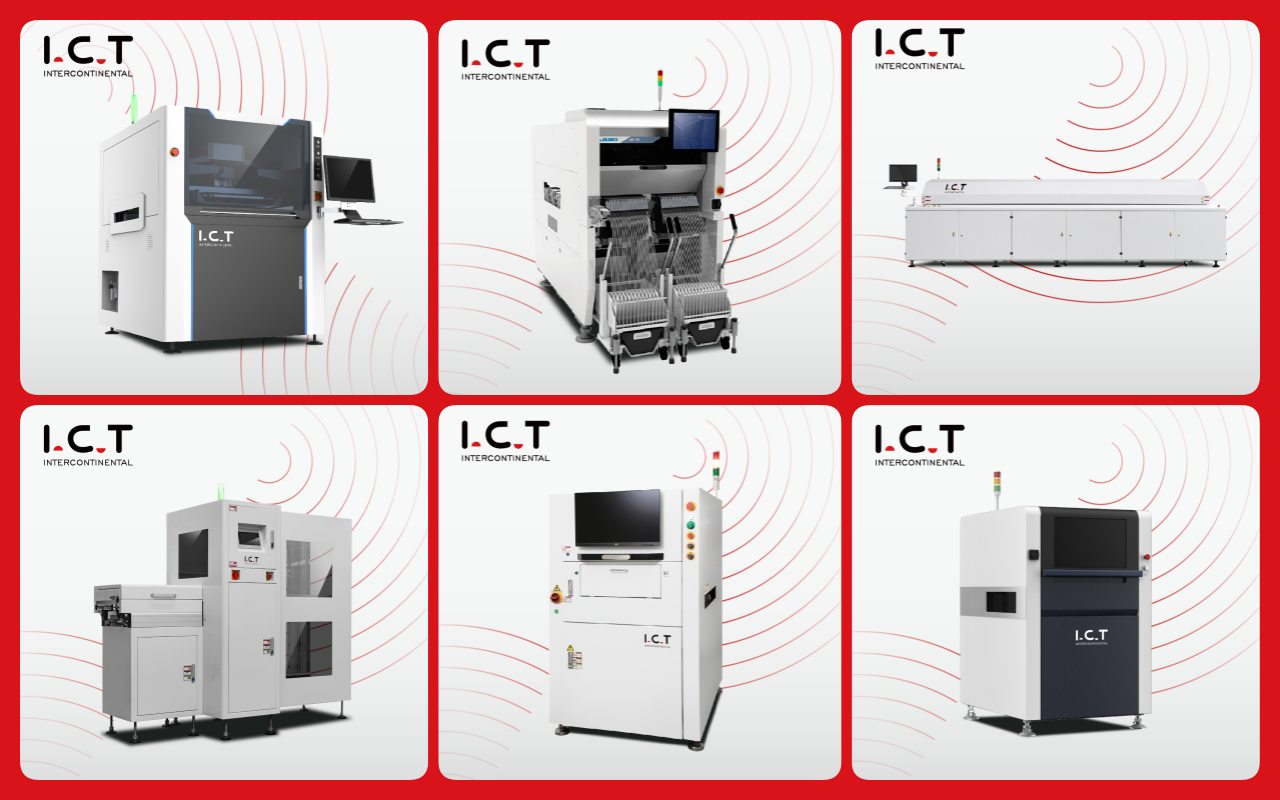

| لیست تجهیزات خط SMT

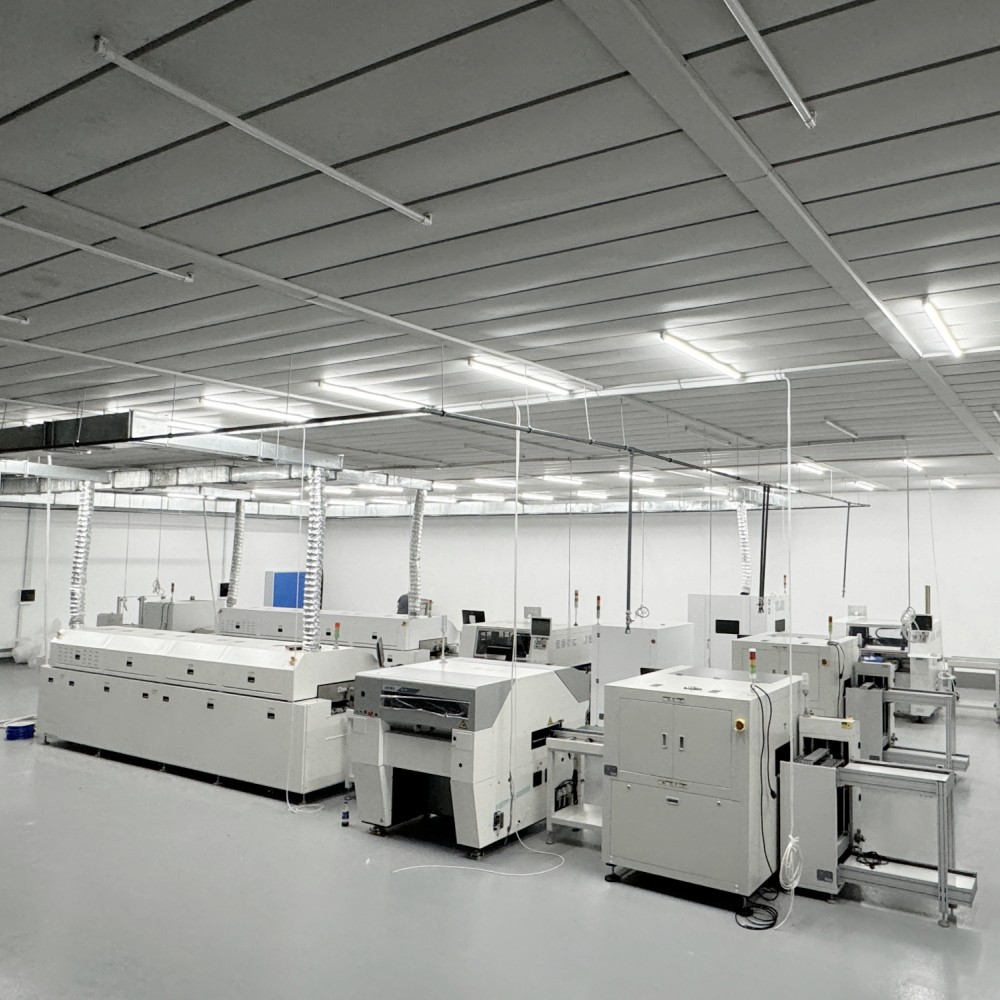

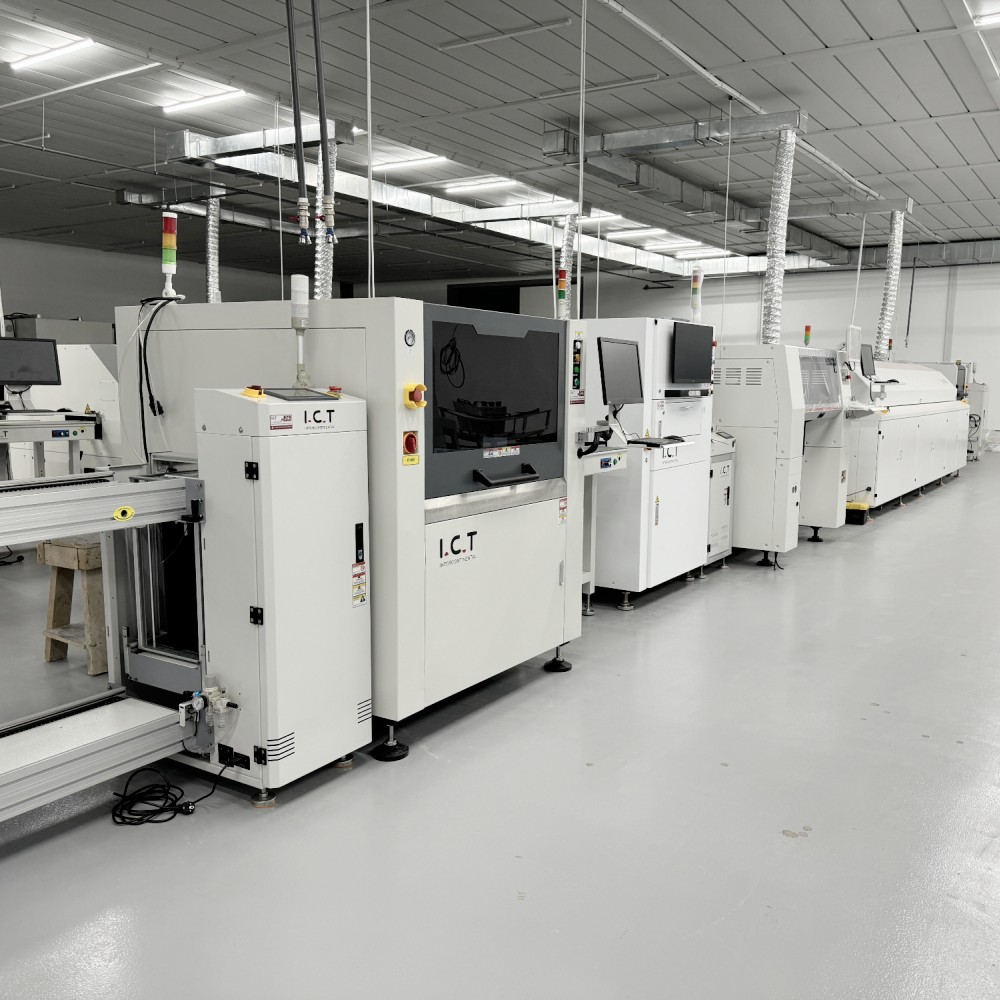

خط تولید PCBA با کیفیت بالا ما دارای تجهیزات پیشرفته برای مونتاژ PCB کارآمد و دقیق است. خط SMT کاملاً خودکار شامل یک لودر، یک چاپگر خودکار برای کاربرد دقیق خمیر لحیم کاری، یک دستگاه انتخاب و جابجایی برای قرار دادن دقیق قطعات، یک کوره جریان مجدد برای لحیم کاری مطمئن و یک سیستم AOI برای بازرسی کامل نقص است. این خط تولید PCBA با کیفیت بالا، عملکرد روان، قابلیت اطمینان بالا و مونتاژ SMT کم هزینه را تضمین می کند و نیازهای مختلف صنعت را برآورده می کند.
| نام محصول | هدف در خط SMT |
|---|---|
| لودر PCB | به طور خودکار PCB های لخت را در خط بارگذاری می کند. |
| چاپگر خمیر لحیم | خمیر لحیم کاری را روی پدهای PCB با دقت چاپ می کند. |
| دستگاه را انتخاب و قرار دهید | قطعات را به طور دقیق روی PCB ها نصب می کند. |
| اجاق گاز | لحیم کاری را ذوب می کند تا اتصالات جامد ایجاد کند. |
| دستگاه AOI | اتصالات لحیم کاری و عیوب قرارگیری را بررسی می کند. |
| دستگاه SPI | ارتفاع و کیفیت خمیر لحیم کاری را بررسی می کند. |
| تجهیزات قابلیت ردیابی | داده های تولید را ضبط و ردیابی می کند: دستگاه علامت گذاری لیزری / نصب کننده برچسب / چاپگر جوهر افشان |
| ویدئوی مطالعه موردی موفقیت مشتری
فناوری اطلاعات و ارتباطات مهندسین را برای یک کارخانه ابزار زیبایی به آمریکای شمالی فرستاد. آنها دو خط SMT را نصب کردند که دارای دستگاه چاپ PCB بود. راه‌اندازی شامل کالیبراسیون، آزمایش و بررسی‌های تراز بود. تیم محلی آموزش هایی را در مورد کالیبراسیون خودکار، تنظیمات فشار و ادغام MES دریافت کرد. خطوط با دقت بالا برای قطعات کوچک به پذیرش سریع دست یافتند. مشتری از حل سریع مشکل و نکات فرآیند قدردانی کرد. این نشان دهنده تخصص جهانی ICT و پشتیبانی قابل اعتماد از پروژه های بین المللی است.
| خدمات جهانی و پشتیبانی آموزشی
ICT نصب، نگهداری و آموزش کامل دستگاه چاپ PCB را فراهم می کند. کارشناسان در محل کار راه اندازی، کالیبراسیون و بهینه سازی خط را انجام می دهند. عیب یابی از راه دور به سرعت رفع می شود. آموزش شامل استفاده از رابط، تجزیه و تحلیل گزارش و تنظیم برنامه در 5-10 دقیقه است. ما برای خروجی بهتر خود را با تغییرات تولید وفق می دهیم. در سراسر جهان قطعات را برای تحویل سریع انبار می کند. مشارکت طولانی مدت عملکرد و ارتقاء را تضمین می کند. استعلام قیمت دستگاه چاپگر pcb با بسته های خدماتی.
| نظرات مشتریان
کاربران مهندسان ICT را برای نصب حرفه ای در خارج از کشور و پاسخ های سریع تحسین می کنند. دستگاه چاپ PCB عملکرد پایدار را با حداقل خرابی ارائه می دهد. بسته بندی ایمن دست نخورده در سراسر جهان می رسد. راه حل های سریع جریان تولید را حفظ می کنند. یکی از سازندگان LED گفت: «دقت مونتاژ ما را بسیار بهبود بخشید.» دیگری برای آموزش آسان و صرفه جویی در هزینه ارزش قائل شد. قابل اعتماد برای نیازهای دستگاه چاپ چینی.
| گواهینامه ها و استانداردها
ICT با CE، RoHS، ISO9001 برای ایمنی و محیط زیست مطابقت دارد. پتنت ها تمیز کردن قوس، کنترل فشار، جلوگیری از برخورد و سیستم های حمل و نقل را پوشش می دهند. این نوآوری ها کیفیت چاپ بالا و عمر شابلون را تضمین می کنند. استانداردهای جهانی اعتماد خریدار را ایجاد می کند.
| درباره شرکت ICT و کارخانه SMT ما

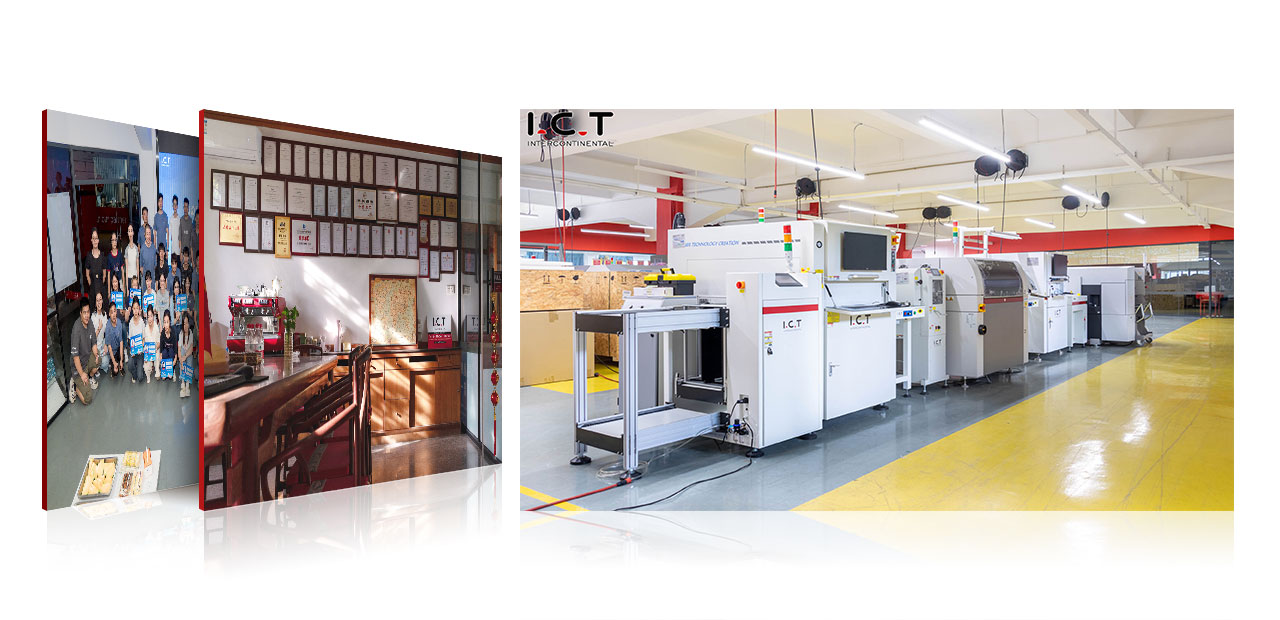

ICT با 89 پرسنل و 20 مهندس در داخل توسعه و تولید می کند. ما به بیش از 1600 مشتری در 72 کشور با رشد سریع خدمات ارائه می دهیم. تست های دقیق کیفیت و مدیریت خطوط کامل SMT را پوشش می دهد. مراکز فروش و خدمات جهانی کمک محلی را ارائه می دهند. این دستگاه چاپ PCB قابل اعتماد و راه حل های کامل را پشتیبانی می کند.
