SM482plus
Hanwha
| مقدار: | |
|---|---|
| دستگاه انتخاب و مکان قابل اعتماد Hanwha SMT
دستگاه انتخاب و مکان SMT از Hanwha عملکرد قابل اعتمادی را برای تولید لوازم الکترونیکی مدرن ارائه می دهد. این ماشین ها سرعت و دقت بالایی دارند و برای خطوط SMT ایده آل هستند. ویژگی های مشترک شامل تشخیص دید در حین پرواز برای قرارگیری سریع تر، استفاده ترکیبی از فیدرهای برقی و پنوماتیکی برای کاهش هزینه ها و نرم افزار آسان برای راه اندازی سریع است. آنها اندازه ها و اجزای مختلف PCB را با دقت مدیریت می کنند. ICT این ماشینهای انتخاب و مکان پیشرفته SMT را به همراه خدمات برنامهریزی، نصب و آموزش کامل خط عرضه میکند تا به مشتریان در ایجاد سیستمهای تولید کارآمد در سراسر جهان کمک کند.
| معرفی مدل

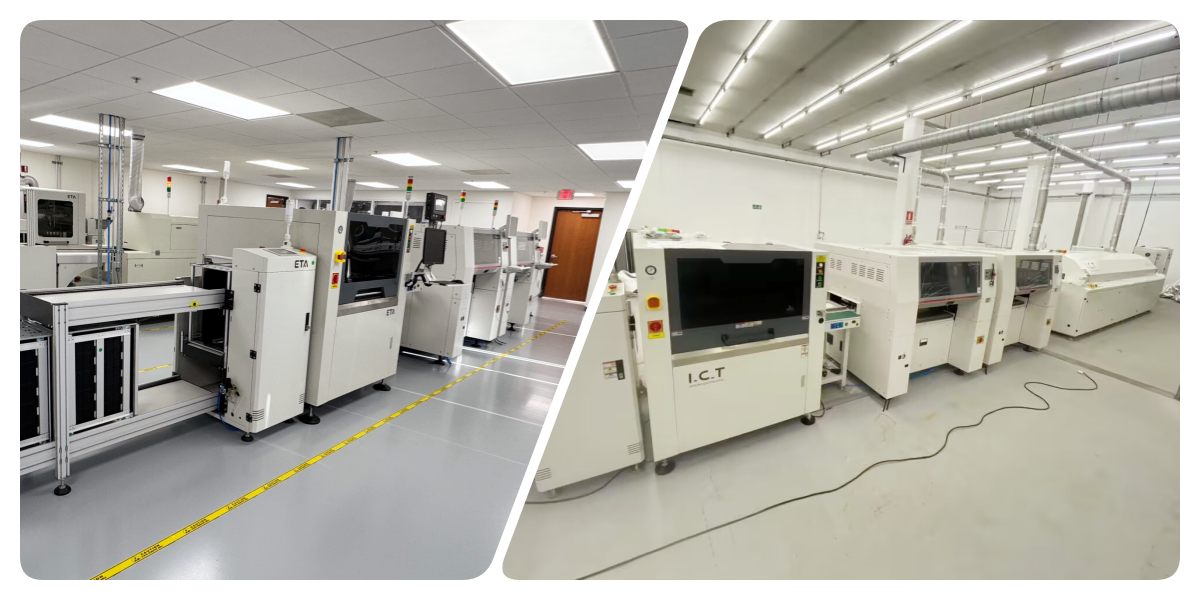

مدل پرسرعت: SM471Plus
SM471Plus یک ماشین انتخاب و مکان SMT با سرعت بالا با یک دروازه و 10 دوک در هر سر است. حداکثر سرعت بهینه 78000 CPH را به دست می آورد که برای تراشه های کوچکی مانند 0402 مناسب است. با دید پروازی، دقت خوبی را برای تولید با حجم بالا در صنایعی مانند لوازم الکترونیکی مصرفی و دستگاه های تلفن همراه ارائه می دهد.

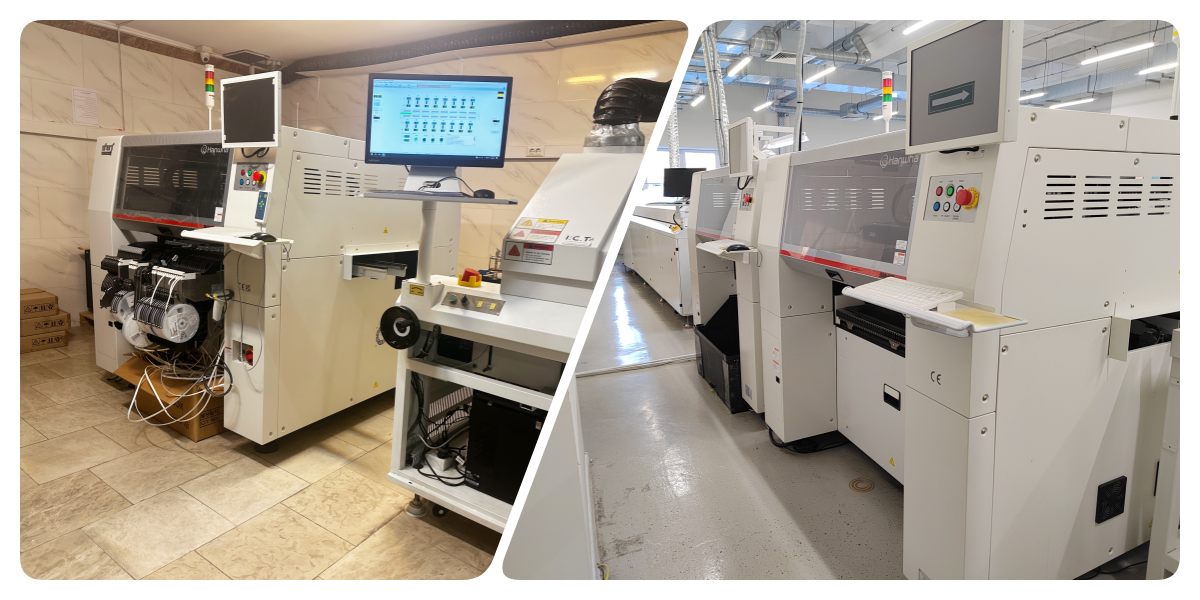

مدل متوسط سرعت انعطاف پذیر: SM481Plus
SM481Plus محل انعطاف پذیری را با یک دروازه و 6 دوک در هر سر فراهم می کند. این به 40000 CPH می رسد و اجزای بزرگتر تا BGA/QFP را با دقت بالاتر مدیریت می کند. این مدل برای کاربردهای متنوع در خودروسازی و تولید لوازم خانگی که در آن اندازه قطعات متنوع رایج است، مناسب است.

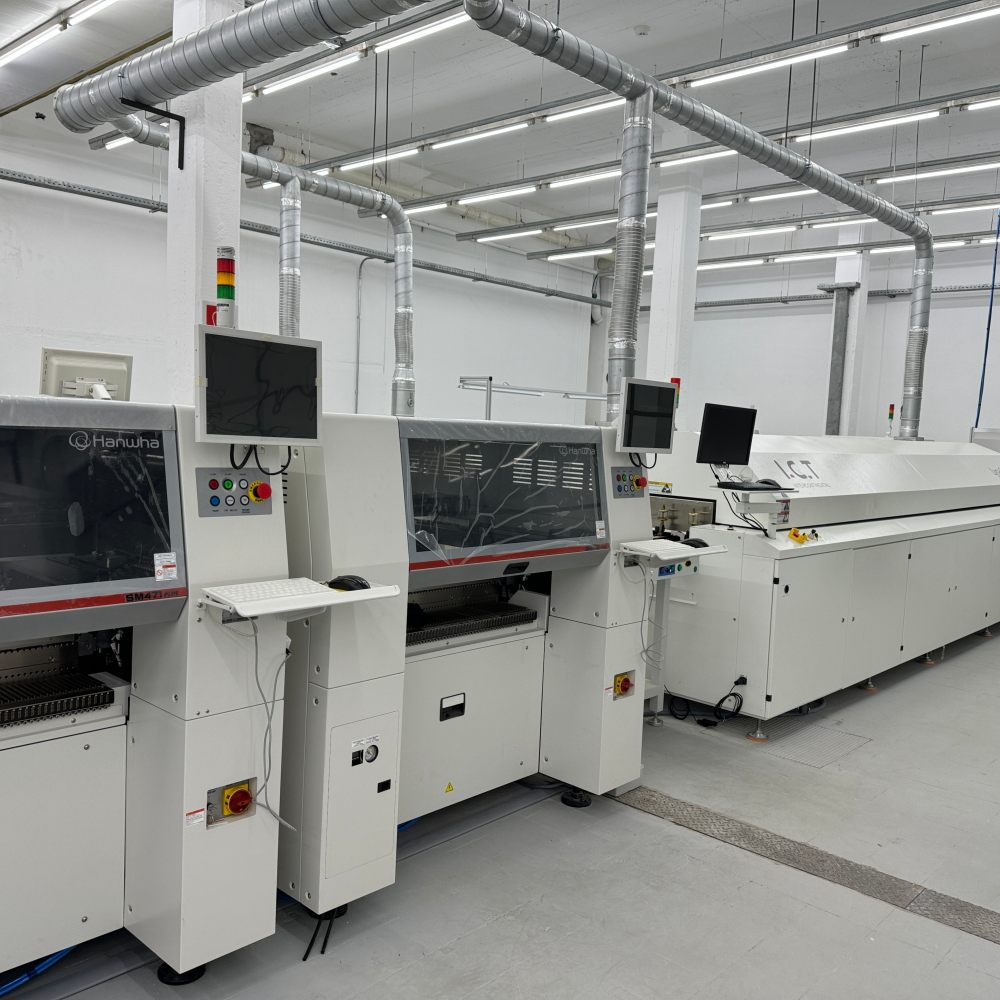

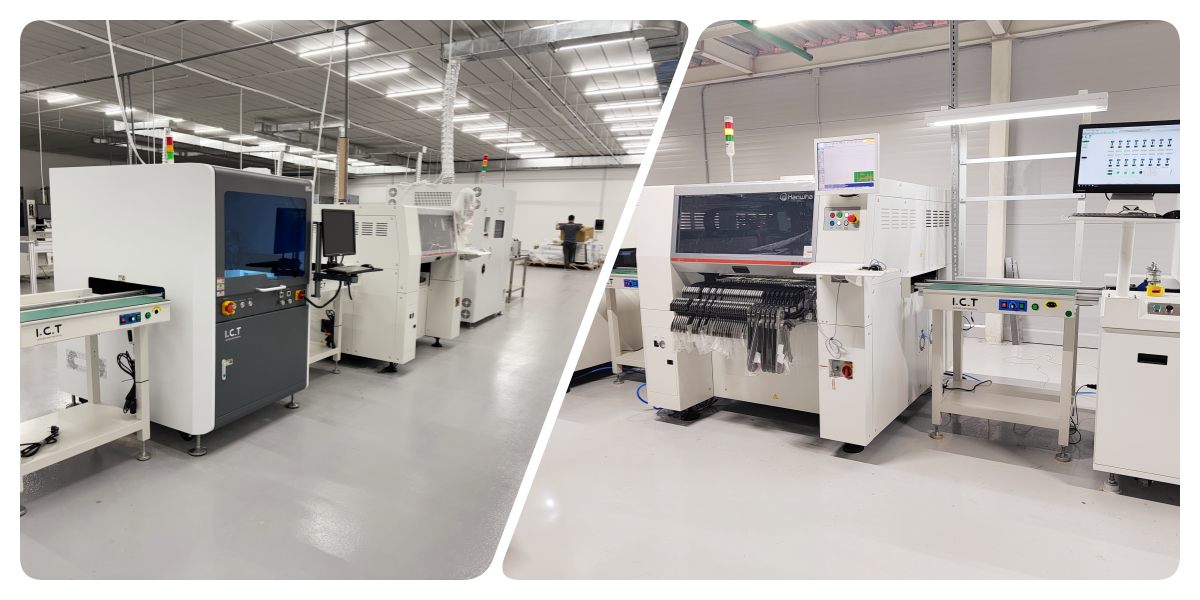

مدل چند منظوره: SM482Plus
SM482Plus یک دستگاه انتخاب و مکان SMT همه کاره با یک دروازه و 6 دوک است. 30000 CPH ارائه می دهد و در اجزای عجیب و غریب برتری دارد. ایده آل برای صنایعی که نیاز به تولید انعطاف پذیر دارند، مانند روشنایی و الکترونیک صنعتی، از PCB های بزرگتر تا 1200 میلی متر پشتیبانی می کند.

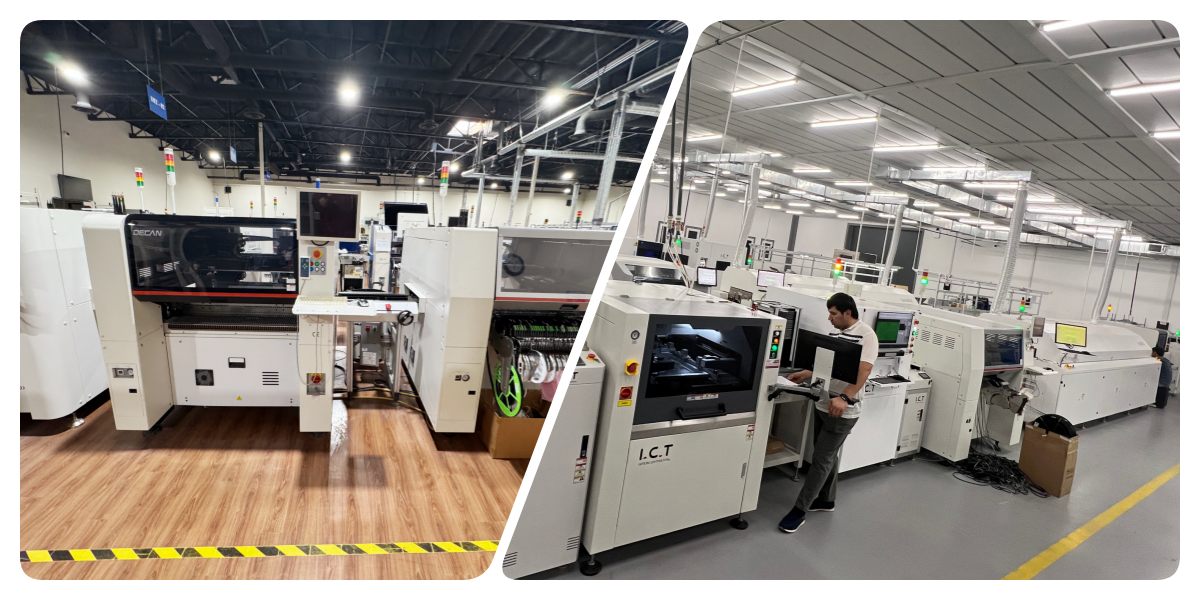

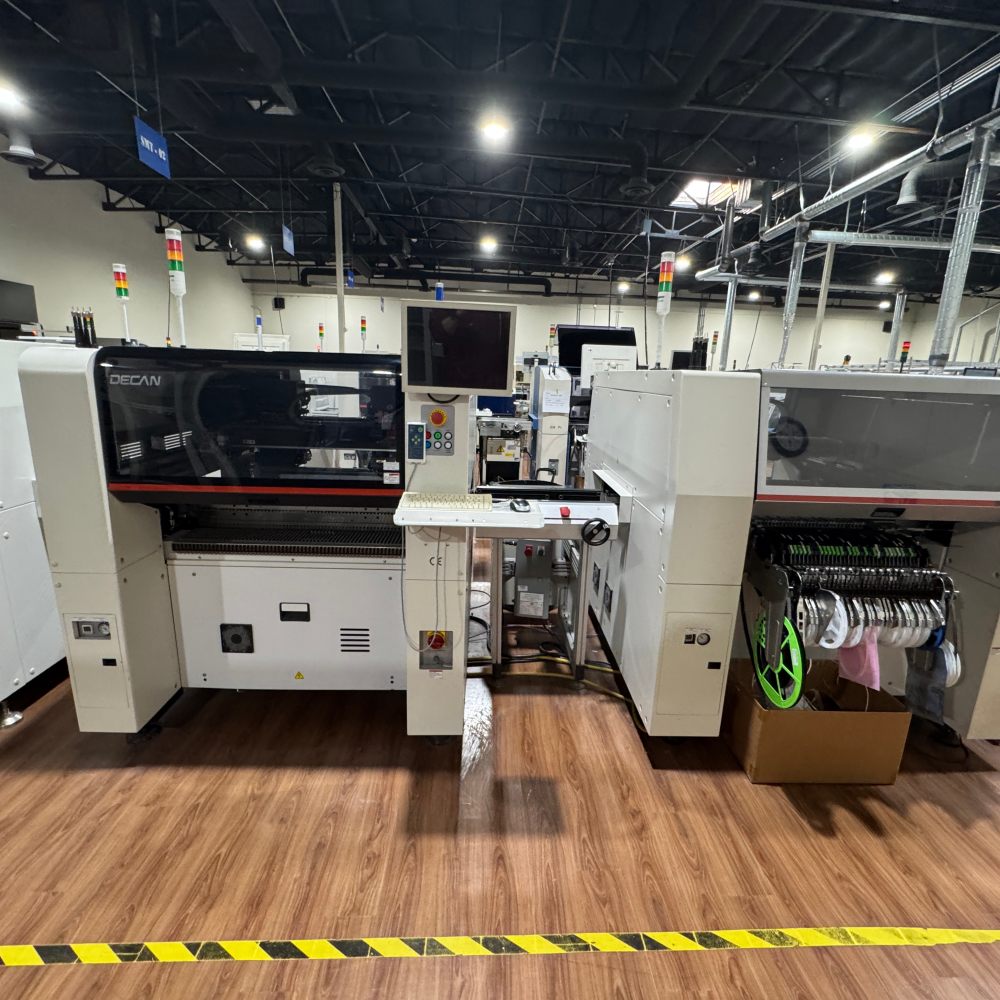

مدل انعطاف پذیر پیشرفته: DECAN L2
DECAN L2 دارای دو دروازه با 6 دوک در هر سر برای قرارگیری چند منظوره است. حداکثر 56000 CPH را در خود جای می دهد و قطعات عریض تا 55 میلی متر را کنترل می کند. این مدل با تولید تخته های LED و بزرگ در صنایع روشنایی و نمایشگر، با گزینه هایی برای بهره وری دو خط مطابقت دارد.
| مشخصات
| پارامتر | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| سرعت قرار دادن (بهینه) | 78000 CPH | 40،000 سانتی متر در ساعت | 30000 CPH | 56000 CPH |
| تعداد اسپیندل | 10 دوک / سر (1 دروازه ای) | 6 دوک / سر (1 دروازه ای) | 6 دوک / سر (1 دروازه ای) | 6 دوک / سر (2 دروازه) |
| دقت قرار دادن (تراشه) | ±40 میکرومتر (0402) | ±40 میکرومتر (0402) | ±40 میکرومتر (0402) | ± 28 میکرومتر (03015) |
| دقت قرار دادن (IC) | ± 50 میکرومتر | ± 30 میکرومتر | ± 30 میکرومتر | ± 25 میکرومتر |
| محدوده کامپوننت | 0402 ~ □14mm (H12mm) | 0402 ~ □42mm (H15mm) | 0402 ~ □55mm (H15mm) | 0402 ~ □21mm (H12mm، تا □55mm انتخابی) |
| حداکثر اندازه PCB (استاندارد) | 510 × 460 میلی متر | 460 در 400 میلی متر | 740 × 460 میلی متر | 510 × 460 میلی متر |
| حداکثر اندازه PCB (اختیاری) | 610 × 460 میلی متر | 1500 × 460 میلی متر | 1200 × 510 میلی متر | تا 1200 در 460 میلی متر |
| ظرفیت فیدر (8 میلی متر) | 120ea | 120ea | 120ea | 120ea |
| سیستم بینایی | پرواز پرواز | چشم انداز مرحله | چشم انداز مرحله | پرواز پرواز |
| محصولات مرتبط SMT بیشتر
ICT خطوط کامل SMT با کیفیت بالا را فراتر از دستگاه انتخاب و مکان SMT ارائه می دهد. راه حل های کامل تولید PCBA ما شامل لودرهای خلاء برای جابجایی تخته تمیز، چاپگرهای خمیر لحیم کاری خودکار برای کاربرد دقیق، کوره های جریان مجدد چند ناحیه ای برای لحیم کاری قوی و سیستم های AOI پیشرفته برای تشخیص عیوب است. این ماشین ها به طور یکپارچه در خطوط محکم و کارآمد با هم کار می کنند. این راهاندازی بازدهی بالا، هزینه کم و عملکرد قابل اعتماد را برای صنایعی مانند خودروسازی، پزشکی، روشنایی و لوازم الکترونیکی مصرفی ارائه میکند. تابلوها برای استفاده در دنیای واقعی آماده هستند. ما برنامه ریزی و پشتیبانی کامل را برای ساخت سیستم تولید SMT ایده آل شما ارائه می دهیم.
| نام محصول | هدف در خط SMT |
|---|---|
| خط SMT | خط SMT با قابلیت ردیابی کاملاً خودکار ترکیه. |
| لودر PCB | به طور خودکار PCB های لخت را در خط بارگذاری می کند. |
| چاپگر خمیر لحیم | خمیر لحیم کاری را روی پدهای PCB با دقت چاپ می کند. |
| دستگاه را انتخاب و قرار دهید | قطعات را به طور دقیق روی PCB ها نصب می کند. |
| اجاق گاز | لحیم کاری را ذوب می کند تا اتصالات جامد ایجاد کند. |
| دستگاه بازرسی | دستگاه های بازرسی SMT مانند AOI، SPI، اشعه ایکس و بازرس استنسیل. |
| تجهیزات قابلیت ردیابی | داده های تولید را ثبت و ردیابی می کند. |
| ویدئوی موفقیت مشتری
این ویدئو مهندسان فناوری اطلاعات و ارتباطات را نشان می دهد که برای حمایت از یک مشتری LED به تاجیکستان سفر می کنند. تخلیه تجهیزات را ضبط می کند، از جمله دو خط کامل SMT با چندین دستگاه انتخاب و مکان Hanwha SMT، یک خط DIP، یک خط پوشش، یک خط توزیع و یک خط مونتاژ لامپ LED. مهندسان ماشینها را در محل نصب و مونتاژ میکنند، آموزش عملی را به کارکنان محلی ارائه میدهند و تولید موفق محصولات LED مختلف مانند لامپ را نشان میدهند. ویدئو با به اشتراک گذاشتن بازخورد مثبت مشتری در مورد راه اندازی صاف و خروجی با کیفیت بالا به پایان می رسد.
| خدمات و پشتیبانی آموزشی
ICT خدمات و آموزش کاملی را برای تجهیزات SMT ارائه می دهد. تیم ما تجزیه و تحلیل تقاضا، برنامه ریزی خط، نصب و آموزش در محل را ارائه می دهد. مهندسان برای پشتیبانی فنی به سراسر جهان سفر می کنند و از راه اندازی سریع و عملکرد روان اطمینان حاصل می کنند. ما همچنین به بهینه سازی و ارتقاء فرآیند کمک می کنیم تا تولید شما را کارآمد و قابل اعتماد نگه داریم.
| توصیفات مشتری
مشتریان مهندسان ICT را برای حمایت حرفه ای و بیمار تحسین می کنند. آنها ماشینهای قابل اعتماد Hanwha SMT را برای عملکرد پایدار دوست دارند. بسته بندی ایمن تحویل ایمن را تضمین می کند و تیم ما به سرعت به سوالات پاسخ می دهد. بسیاری می گویند این آموزش به آنها کمک می کند تا تولید را سریع و با نتایج خوب شروع کنند.
| گواهینامه ها و استانداردها
ICT دارای گواهینامه های کلیدی مانند CE برای ایمنی، RoHS برای استانداردهای زیست محیطی و ISO9001 برای مدیریت کیفیت است. ما همچنین چندین اختراع برای راه حل های نوآورانه داریم. اینها تضمین می کنند که ماشین آلات و خدمات SMT ما با استانداردهای جهانی برای قابلیت اطمینان و انطباق مطابقت دارند.
| درباره شرکت و کارخانه ICT
ICT یک ارائه دهنده راه حل SMT با امکانات تحقیق و توسعه و تولید خودمان است. ما 89 پرسنل، از جمله 20 مهندس، داریم و از سال 2012 به سرعت رشد کرده ایم. با ارائه خدمات به بیش از 1600 مشتری در 72 کشور، خطوط کامل تولید لوازم الکترونیکی را پوشش می دهیم. کارخانه ما از تست دقیق و سیستم های کیفیت پیروی می کند تا تجهیزات قابل اعتماد را در سراسر جهان ارائه دهد.
