ICT-P12
I.C.T
| مقدار: | |
|---|---|

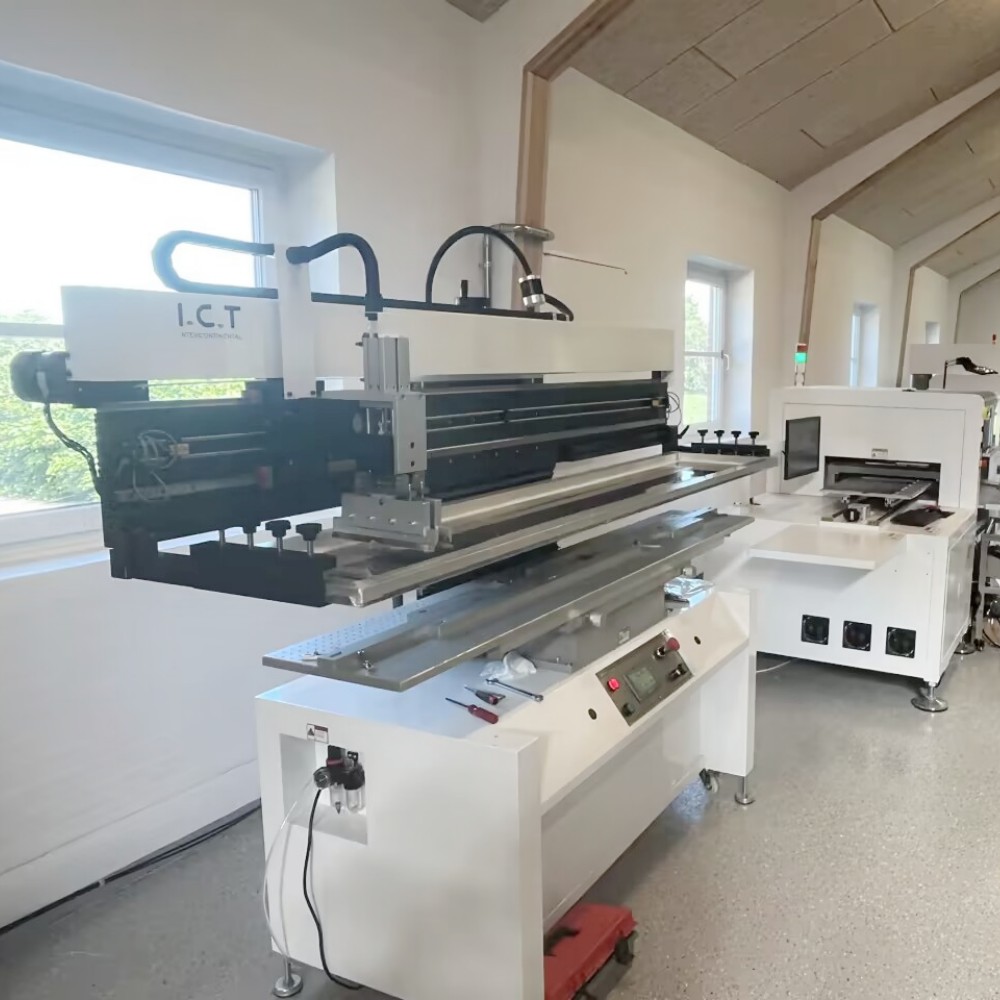

| چاپگر استنسیل صفحه نمایش SMT با دقت بالا
چاپگر استنسیل نیمه خودکار ICT-P12 برای پانل های LED با حجم بالا و کارخانه های خودروسازی ساخته شده است. راهنماهای خطی TBI تایوان و سنسورهای ژاپنی Omron دقت تکرار را در ± 0.05 میلی متر در بردهای 1200 میلی متری قفل می کنند. سیلندرهای مستقل دوتایی به اضافه ریل های کشویی دوتایی فشار اسکاج را از لبه به لبه یکنواخت نگه می دارند. پلت فرم مدولار از پین های تصادفی و بلوک های پشتیبانی برای PCB های یک یا دو طرفه با ضخامت 0.2-6 میلی متر استفاده می کند. صفحه نمایش لمسی انگلیسی با عملکرد آموزش حالت های دستی، نیمه خودکار و تمام خودکار را ارائه می دهد - اپراتورها چاپگر SMT PCB Stencil را در چند ساعت یاد می گیرند. زمان چرخه زیر 12 ثانیه و توان 220 وات، چاپگر نیمه اتوماتیک Smt Stencil را سریع، بی صدا و مناسب برای لوله های LED بلند، ماژول های خورشیدی و لوازم الکترونیکی مصرفی بزرگ می کند.
| نشان

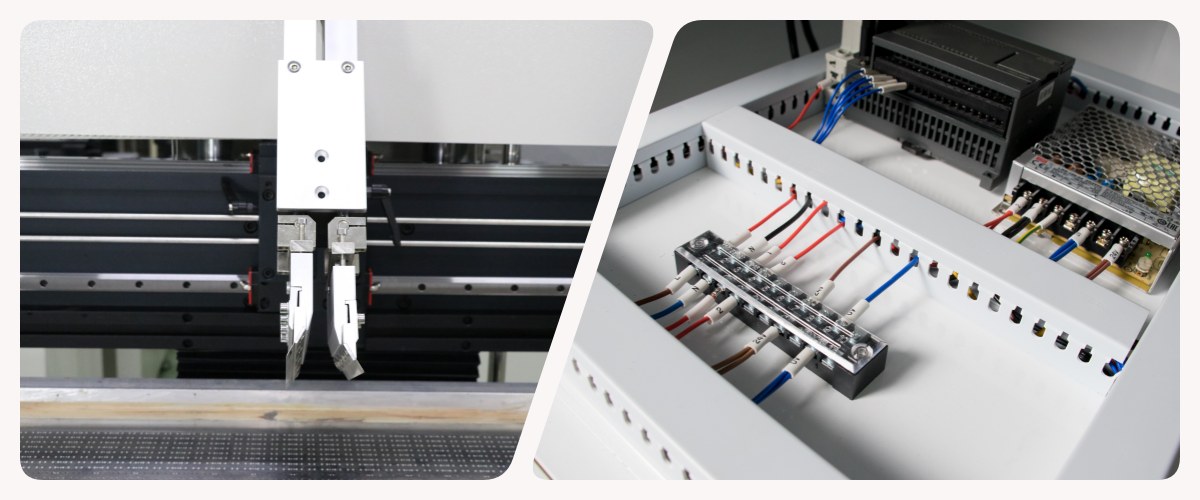

پینهای جهانی و بلوکهای پشتیبانی مغناطیسی در هر مکانی در چند ثانیه قرار میگیرند تا با هر الگوی سوراخ PCB مطابقت داشته باشند. راهنماهای خطی دقیق تایوان به همراه موتور پله ای SANYO وارداتی حرکتی نرم و بدون لرزش را ارائه می دهند. اسکاج به صورت دستی برای پر کردن و تمیز کردن خمیر فوری بالا می رود. سنسورهای محدود هوشمند به طور خودکار مسافت سفر را کوتاه کرده و از قطعات محافظت می کنند. این تنظیمات به چاپگر SMT Screen Stencil اجازه میدهد بین نمونههای اولیه کوچک و پانلهای 1200 میلیمتری بدون ابزار یا زمان خرابی جابجا شود.
دو سیلندر SMC با دقت بالا اسکاج چپ و راست را به طور جداگانه کنترل میکنند در حالی که ریلهای کشویی دوتایی پایداری سطح 0.01 میلیمتری را قفل میکنند. فشارسنج دیجیتال و کنترل کننده سرعت (0-200 میلی متر در ثانیه) امکان تنظیمات عالی را در چند ثانیه فراهم می کند. صفحه نمایش لمسی انگلیسی دوستانه با حالت آموزش و ناوبری از عملکرد دستی، نیمه اتوماتیک و تمام اتوماتیک پشتیبانی می کند. قطعات اصلی دلتا، SMC و Omron چاپگر SMT Screen Stencil را 24 ساعته و 7 روز هفته با سرعت تقریباً صفر خرابی و حداقل هزینه نگهداری کار میکنند.
| مشخصات
| مدل | P3 | P6 | P12 | P15 |
| دقت | +/- 0.05 میلی متر | +/- 0.05 میلی متر | +/- 0.05 میلی متر | +/- 0.05 میلی متر |
| اندازه PCB | 300 x 350 میلی متر | 600 x 350 میلی متر | 1200 x 350 میلی متر | 1500 x 350 میلی متر |
| اندازه پلت فرم | 320 × 400 میلی متر | 700 × 400 میلی متر | 1350 x 400 میلی متر | 1650 x 400 میلی متر |
| اندازه استنسیل (میلی متر) | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| ضخامت PCB | 0.2 - 6 میلی متر | 0.2 - 6 میلی متر | 0.2 - 6 میلی متر | 0.2 - 6 میلی متر |
| استنسیل موقعیت یابی | کتابچه راهنمای | کتابچه راهنمای | کتابچه راهنمای | کتابچه راهنمای |
| زمان چرخه | < 10 ثانیه | < 10 ثانیه | < 12 ثانیه | < 12 ثانیه |
| مصرف برق | 200 وات | 200 وات | 220 وات | 220 وات |
| منبع تغذیه | 1 -PH، 220VAC 50/60HZ | 1 -PH، 220VAC 50/60HZ | 1 -PH، 220VAC 50/60HZ | 1 -PH، 220VAC 50/60HZ |
| فشار هوا | 4.5-6 کیلوگرم بر سانتی متر | 4.5-6 کیلوگرم بر سانتی متر | 4.5-6 کیلوگرم بر سانتی متر | 4.5-6 کیلوگرم بر سانتی متر |
| Squeegee Speed | 0-200 میلی متر در ثانیه | 0-1200 میلی متر در ثانیه | 0-200 میلی متر در ثانیه | 0-200 میلی متر در ثانیه |
| بعد | 850x750x1650 میلی متر | 1050x750x1650 میلی متر | 1660x750x1650 میلی متر | 2100x750x1650 میلی متر |
| وزن | 280 کیلوگرم | 300 کیلوگرم | 356 کیلوگرم | 430 کیلوگرم |
| طول اسکاج | 250 میلی متر | 250 میلی متر | 250 میلی متر | 250 میلی متر |
| ارتفاع سکو | 950 میلی متر | 950 میلی متر | 950 میلی متر | 950 میلی متر |
| گزینه: اندازه ویژه قابل تنظیم است | ||||
* فناوری اطلاعات و ارتباطات همچنان روی کیفیت و عملکرد کار می کند ، مشخصات و ظاهر ممکن است بدون اطلاع خاص به روز شود.
| لیست تجهیزات خط SMT
خط تولید PCBA با کیفیت بالا ICT دارای تجهیزات پیشرفته برای مونتاژ PCB کارآمد و دقیق است. خط SMT کاملاً خودکار شامل یک لودر، یک چاپگر خودکار برای کاربرد دقیق خمیر لحیم کاری، یک دستگاه انتخاب و جابجایی برای قرار دادن دقیق قطعات، یک کوره جریان مجدد برای لحیم کاری مطمئن و یک سیستم AOI برای بازرسی کامل نقص است. این خط تولید PCBA با کیفیت بالا، عملکرد روان، قابلیت اطمینان بالا و مونتاژ SMT کم هزینه را تضمین می کند و نیازهای مختلف صنعت را برآورده می کند.
| نام محصول | هدف در خط SMT |
|---|---|
| لودر PCB | به طور خودکار PCB های لخت را در خط بارگذاری می کند. |
| چاپگر خمیر لحیم | خمیر لحیم کاری را روی پدهای PCB با دقت چاپ می کند. |
| دستگاه را انتخاب و قرار دهید | قطعات را به طور دقیق روی PCB ها نصب می کند. |
| اجاق گاز | لحیم کاری را ذوب می کند تا اتصالات جامد ایجاد کند. |
| دستگاه AOI | اتصالات لحیم کاری و عیوب قرارگیری را بررسی می کند. |
| دستگاه SPI | ارتفاع و کیفیت خمیر لحیم کاری را بررسی می کند. |
یکپارچگی مفصل لحیم کاری داخلی را بررسی می کند و عیوب پنهان را تشخیص می دهد. | |
| دستگاه تمیز کردن SMT | برای تمیز کردن PCB ها، شابلون ها، فیکسچرها، نازل ها و غیره استفاده می شود. |
| دستگاه برش PCB | PCBA را به محصول نهایی برش دهید |
| تجهیزات قابلیت ردیابی | داده های تولید را ضبط و ردیابی می کند: دستگاه علامت گذاری لیزری / نصب کننده برچسب / چاپگر جوهر افشان |
| مطالعه موردی موفقیت مشتری - کارخانه LED عربستان سعودی
در سال 2025، یکی از مشتریان عربستان سعودی که لامپهای LED تولید میکرد، خط کاملی از SMT را سفارش داد که در اطراف چاپگر ICT-P12 SMT Screen Stencil ساخته شده بود، همراه با پلاسر JUKI RS-1R و اجاق گاز L8. دو مهندس ICT به ریاض پرواز کردند، کل خط را نصب کردند و تیم محلی را به مدت هفت روز کامل آموزش دادند. مشتری روز بعد تولید انبوه را با ایرادات چاپی صفر روی لوله های LED 1200 میلی متری آغاز کرد. آنها عاشق کیفیت پایدار، بسته بندی محفظه چوبی دقیقی بودند که از حمل و نقل دریایی طولانی بدون آسیب جان سالم به در می برد، و واکنش سریع مهندس که هر مشکلی را در چند ساعت حل می کرد.
| خدمات جهانی و پشتیبانی آموزشی
ICT خدمات کلیدی یک مرحله ای واقعی را ارائه می دهد که تمام خطرات را از بین می برد: طراحی چیدمان خط حرفه ای رایگان، تست پذیرش کارخانه قبل از ارسال، نصب در محل، آموزش عملی 7-10 روزه، قطعات یدکی رایگان یک ساله، پشتیبانی از راه دور مادام العمر از طریق WeChat/TeamViewer و بازدیدهای بهینه سازی فرآیند. 20 مهندس باتجربه ما 72 کشور را با پاسخگویی 4 ساعته تضمینی و خط تلفن فوری 24/7 تحت پوشش قرار می دهند. هر چاپگر SMT Screen Stencil Test 48 ساعته پیری با بار کامل و بازرسی 100% عملکرد را در کارخانه ISO9001 ما به مساحت 12000 متر مربع کامل می کند. مشتریان از راه اندازی بدون ریسک، بازگشت سرمایه سریع تر و مشارکت بلندمدت که همراه با کسب و کارشان رشد می کند، لذت می برند.
| نظرات مشتریان
بیش از 1600 کارخانه در 72 کشور به راه حل های کامل یک مرحله ای ICT و پشتیبانی فنی در سراسر جهان اعتماد دارند. آنها از تحویل کلید در دست، بسته بندی دقیق صادراتی، آموزش حرفه ای در محل، زمان پاسخگویی فوری و مراقبت های پس از فروش قابل اعتماد ما لذت می برند. مشتریان به گسترش خطوط با ما ادامه می دهند زیرا ما به آنها کمک می کنیم کیفیت بالاتری را با هزینه کمتر و نگرانی صفر تولید کنند - رضایت واقعی و همکاری طولانی مدت برد-برد هر بار.
| گواهینامه ها و استانداردها
هر چاپگر ICT-P12 SMT دارای گواهینامه های CE، RoHS، ISO9001:2015 و اختراعات متعدد است. تست های آزمایشگاهی مستقل به همراه سیستم مدیریت کیفیت 100% دقیق مطابق با استانداردهای ایمنی اروپایی، آمریکایی و بین المللی است. این گواهیها تعهد ما را به حفاظت از محیط زیست، ایمنی کارگران، سازگاری الکترومغناطیسی و قابلیت اطمینان طولانیمدت ماشین نشان میدهد - به هر مشتری از روز اول اطمینان کامل میدهد.
| درباره شرکت ICT و کارخانه ما
ICT که در سال 2012 تأسیس شد، یک کارخانه مدرن 12000 متر مربعی در Dongguan با 89 کارمند و 20 مهندس تمام وقت راه اندازی می کند. ما هر ماشینی را خود تحت سیستم سختگیر ISO9001 تحقیق، توسعه، مونتاژ و آزمایش می کنیم. با خدمت به بیش از 1600 مشتری در 72 کشور، ما با رعایت سه وعده به سرعت رشد می کنیم: تجهیزات با کیفیت بالا، قیمت گذاری صادقانه و پشتیبانی مادام العمر. هشت دفتر خارج از کشور به علاوه شرکای محلی در سراسر جهان به این معنی است که کمک حرفه ای همیشه در نزدیکی شماست.
