نحوه انتخاب خط تولید SMT برای تولید الکترونیک خودرو

انتخاب خط تولید SMT برای تولید لوازم الکترونیکی خودرو به معنای ساخت سریعترین خط در سطح مغازه نیست. این در مورد کاهش ریسک تولید بلندمدت و تضمین عملکرد پایدار و قابل تکرار در طول سال‌های تولید است. وسایل الکترونیکی خودرو باید تحت ارتعاشات، دمای شدید و عمر مفید طولانی‌تر عمل کنند که این امر باعث می‌شود پایداری فرآیند، قابلیت ردیابی و کنترل بیشتر باشد. استانداردهایی مانند IATF 16949 این واقعیت را با اولویت دادن به پیشگیری از نقص، قابلیت ردیابی داده‌ها و سیستم‌های تولید آماده ممیزی به جای دستاوردهای کوتاه‌مدت تقویت می‌کنند.

برای تولیدکنندگانی که خط تولید SMT را ارزیابی یا ارتقا می‌دهند، درک این تفاوت‌ها اولین گام حیاتی است. الکترونیک خودرو را نمی توان مانند محصولات مصرفی یا عمومی صنعتی دید، زیرا انتظارات برای دوام، ثبات و مسئولیت پذیری اساساً بالاتر است. قبل از بحث در مورد انتخاب تجهیزات یا پیکربندی خط، لازم است ابتدا نیازهای منحصر به فرد تولید را بررسی کنیم که تولید الکترونیک خودرو را تعریف می کند و هر تصمیم فرآیند پایین دستی را شکل می دهد.

1. چرا الکترونیک خودرو به خط تولید SMT متفاوتی نیاز دارد؟

1.1 چرخه عمر طولانی محصول و قابلیت اطمینان با تحمل صفر

انتظار می رود که ماژول های الکترونیکی خودرو برای 10 تا 15 سال در خدمت باقی بمانند، گاهی اوقات حتی بیشتر. برخلاف لوازم الکترونیکی مصرفی، جایی برای کاهش تدریجی عملکرد یا خرابی های اولیه وجود ندارد. اتصال لحیم کاری که در طول آزمایش اولیه خوب عمل می کند اما پس از سال ها تنش حرارتی از بین می رود، می تواند به یک خطر جدی ایمنی تبدیل شود.

به همین دلیل، تولیدکنندگان خودرو باید روی خطوط تولید SMT تمرکز کنند که نتایج ثابتی را در طول هزاران ساعت کار ارائه می‌دهد. پیکربندی‌های تجهیزاتی که فقط برای توان کوتاه‌مدت بهینه‌سازی شده‌اند ممکن است در ابتدا کارآمد به نظر برسند، اما اغلب باعث رانش طولانی‌مدت، تغییرات و بی‌ثباتی نگهداری می‌شوند که در تولید خودرو غیرقابل قبول است.

1.2 استرس محیطی، ارتعاش و تقاضاهای حرارتی

وسایل الکترونیکی خودرو در برخی از سخت‌ترین محیط‌ها در میان تمامی محصولات الکترونیکی کار می‌کنند. دماهای شدید از -40 درجه سانتیگراد تا +125 درجه سانتیگراد، ارتعاش مداوم، قرار گرفتن در معرض رطوبت، و چرخه حرارتی مکرر فشار ثابتی را روی اتصالات لحیم کاری و مجموعه‌های PCB وارد می‌کنند.

اگر فرآیندهای SMT به شدت کنترل نشوند، این تنش‌ها می‌توانند منجر به خرابی‌های طولانی‌مدت رایج مانند ترک‌های لحیم کاری، باز شدن یا ضعف‌های مربوط به خالی شوند. بنابراین، یک خط SMT در سطح خودرو باید از تشکیل اتصال لحیم کاری قوی از طریق چاپ خمیر لحیم کاری پایدار، قرار دادن دقیق و شرایط جریان مجدد بسیار سازگار اطمینان حاصل کند. این عوامل به طور مستقیم تعیین می کنند که آیا یک محصول سال ها از عملکرد خودرو در دنیای واقعی دوام می آورد یا خیر.

1.3 چرا قابلیت ردیابی اجباری است، نه اختیاری

در تولید لوازم الکترونیکی خودرو، قابلیت ردیابی بهترین روش نیست - این یک الزام است. استانداردهایی مانند IATF 16949 مستلزم مشاهده کامل مواد، فرآیندها و نتایج بازرسی است تا در صورت بروز مشکلات میدانی، تجزیه و تحلیل ریشه‌ای سریع و مهار آن را ممکن سازد.

هر PCB باید به دسته خمیر لحیم کاری، قطعه قطعه، پارامترهای فرآیند و داده های بازرسی مرتبط باشد. خطوط تولید SMT بدون ثبت داده‌های یکپارچه و قابلیت‌های SPC نه تنها ریسک کیفیت را افزایش می‌دهد، بلکه برای گذراندن ممیزی‌های مشتری نیز مشکل دارد. با گذشت زمان، فقدان قابلیت ردیابی به طور قابل توجهی هزینه و تأثیر فراخوان ها را افزایش می دهد و آن را به یکی از مهم ترین عوامل انتخاب در هنگام طراحی خط SMT خودرو تبدیل می کند.

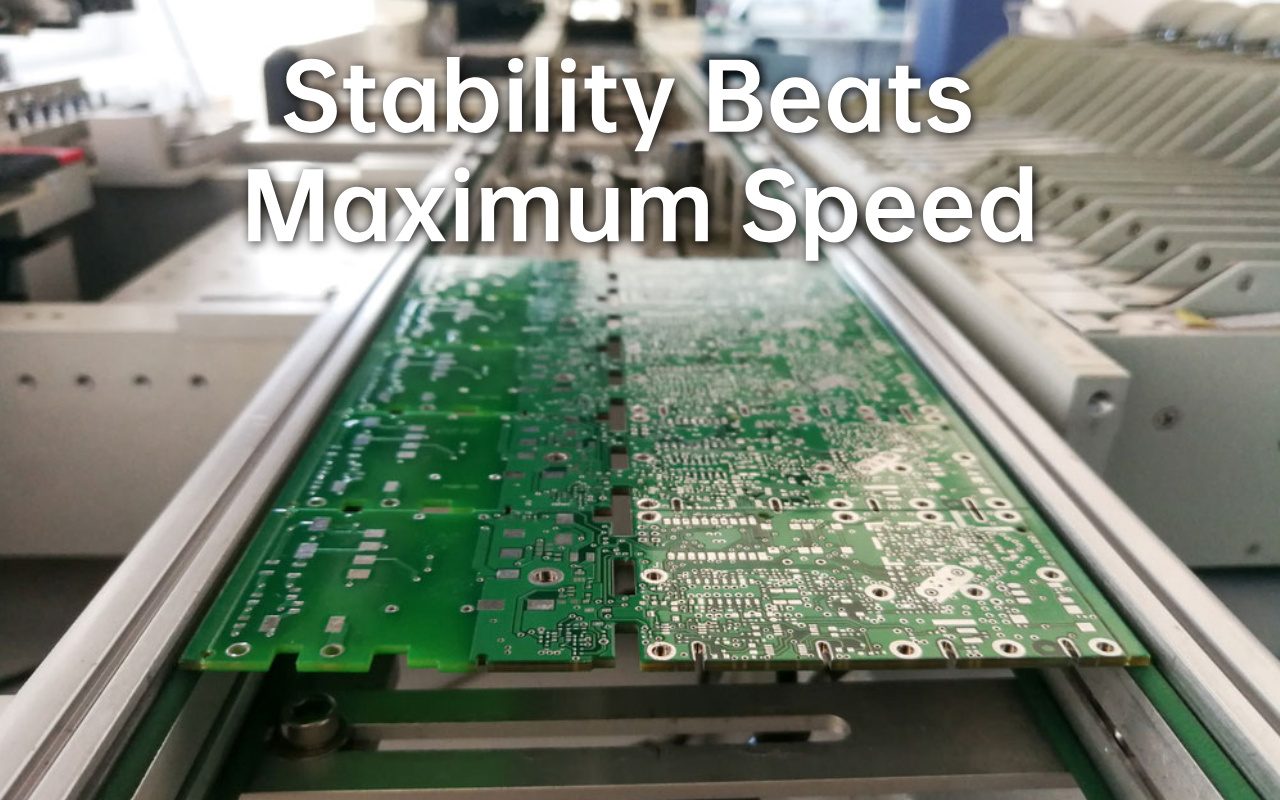

2. اصل انتخاب اصلی: طراحی برای ثبات و کنترل ریسک

2.1 چرا حداکثر سرعت هدف اصلی نیست

در تولید لوازم الکترونیکی خودرو، سرعت قرارگیری بالاتر به طور خودکار به بهره وری بالاتر تبدیل نمی شود. خطوط SMT با سرعت فوق‌العاده اغلب نزدیک‌تر به محدودیت‌های فرآیند خود عمل می‌کنند، جایی که تغییرات جزئی در قرارگیری، چاپ یا کنترل حرارتی می‌تواند در طول زمان انباشته شود. این تغییرات ظریف ممکن است بازرسی های اولیه را پشت سر بگذارند، اما بعداً پس از سال ها کارکرد، به صورت شکست های میدانی ظاهر می شوند، و نشان می دهد که چرا استراتژی های اتوماسیون در بهره وری خط SMT باید بر پایداری تمرکز کنند تا سرعت خام.

برای کاربردهای خودرویی، تجهیزات با سرعت متوسط ​​تا بالا با پنجره های فرآیندی به خوبی کنترل شده معمولاً نتایج طولانی مدت بسیار بهتری را ارائه می دهند. تولیدکنندگان با کارکردن در حاشیه‌های پایدار و نه در لبه عملکرد، تنوع را کاهش می‌دهند، کنترل فرآیند را ساده می‌کنند و به طور قابل‌توجهی خطر عیوب پنهان را کاهش می‌دهند.

2.2 تکرارپذیری، ویندوز پردازش و کنترل دریفت طولانی مدت

هنگام انتخاب تجهیزات SMT برای الکترونیک خودرو، تکرارپذیری بیش از مشخصات اوج اهمیت دارد. شاخص‌های کلیدی عملکرد عبارتند از دقت قرارگیری پایدار، حجم خمیر لحیم کاری ثابت، و پروفایل‌های حرارتی یکنواخت در طول دوره‌های تولید طولانی‌مدت.

مهمتر از آن، تجهیزات باید این قابلیت ها را در طول زمان حفظ کنند. سازندگان خودرو باید فراتر از مقادیر دیتاشیت نگاه کنند و روی ثبات بلندمدت نشان داده شده تمرکز کنند. ماشین‌هایی که می‌توانند عملکرد فرآیند را پس از هزاران ساعت کار، با حداقل کالیبراسیون مجدد و رفتار رانش قابل پیش‌بینی حفظ کنند، پایه بسیار قوی‌تری برای تولید در سطح خودرو فراهم می‌کنند.

2.3 ساخت یک خط SMT که سال ها به طور مداوم کار می کند

یک خط SMT خودرویی که به خوبی طراحی شده است، ظرفیت خروجی را با استحکام در هر مرحله از فرآیند متعادل می کند. این معمولاً شامل چاپ خمیر لحیم کاری پایدار، قرار دادن قابل اعتماد در سرعت متوسط، لحیم کاری جریان مجدد با همرفت غالب و بازرسی جامع در خط است.

به جای بهینه سازی هر ماشین به طور مستقل، تولید کنندگان موفق خط را به عنوان یک سیستم یکپارچه طراحی می کنند. هدف بهینه‌سازی کوتاه‌مدت بازدهی نیست، بلکه حفظ قابلیت فرآیند بالا و قابل تکرار در طول سال‌های تولید، حتی با تکامل محصولات، حجم‌ها و شرایط عملیاتی است.

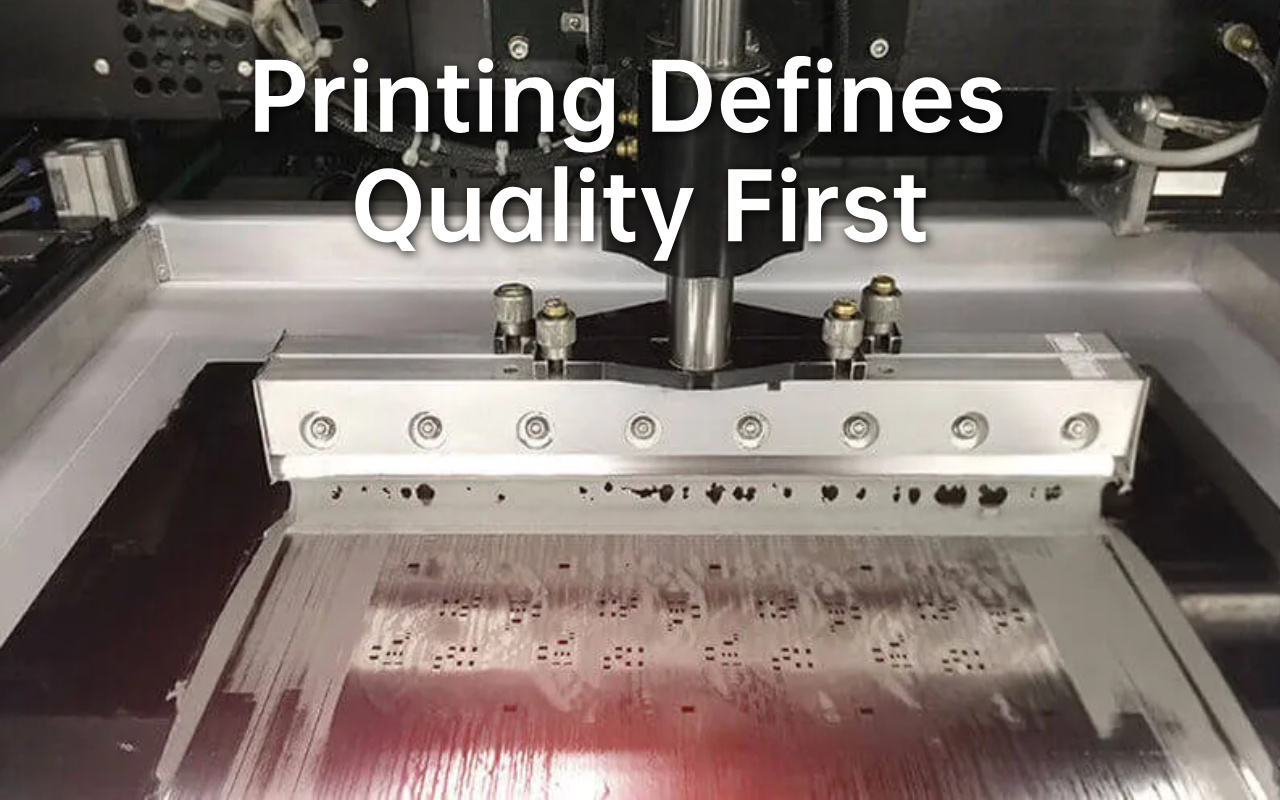

3. چاپ خمیر لحیم کاری: اولین و مهم ترین دروازه کیفیت

3.1 کنترل حجم لحیم کاری و تراز ثابت

در تولید لوازم الکترونیکی خودرو، بسیاری از مسائل مربوط به قابلیت اطمینان طولانی مدت را می توان به تنوع چاپ خمیر لحیم ردیابی کرد. حجم لحیم ناسازگار یا ناهماهنگی در این مرحله اغلب منجر به اتصالات لحیم کاری ضعیف، حفره ها یا خیس شدن ناهموار می شود که تشخیص آنها در مراحل بعدی دشوار است.

چاپگرهای شابلون مدرن طراحی شده برای کاربردهای خودرویی بر کنترل حلقه بسته، تراز دقیق و تنظیم فشار پایدار تأکید دارند. حفظ قوام حجم لحیم کاری محکم به ویژه برای قطعات ریز و دستگاه های BGA که معمولاً در ماژول های کنترل خودرو استفاده می شوند بسیار مهم است.

3.2 طراحی شابلون، چرخه های تمیز کردن، و ثبات فرآیند

عملکرد استنسیل نقش اصلی را در حفظ ثبات چاپ در طول دوره های تولید طولانی دارد. طراحی بهینه دیافراگم و عملیات سطح به کاهش چسبندگی خمیر لحیم کاری و خطرات پل زدن، به ویژه هنگام چاپ ویژگی های ظریف کمک می کند.

تمیز کردن مداوم استنسیل به همان اندازه مهم است. تمیز کردن خودکار زیر شابلون در فواصل زمانی مشخص از تجمع تدریجی خمیر جلوگیری می کند که در غیر این صورت می تواند منجر به رسوب ناکافی یا اتصال کوتاه در طول زمان شود. در تولید خودرو، تعمیر و نگهداری منظم شابلون یک اقدام پیشگیرانه است که هم از عملکرد و هم از قابلیت اطمینان طولانی مدت محصول محافظت می کند.

3.3 استفاده از SPC برای تشخیص زودهنگام فرآیند

کنترل فرآیند آماری برای مدیریت چاپ خمیر لحیم کاری در خطوط SMT خودرو ضروری است. با نظارت مداوم بر پارامترهای کلیدی مانند ارتفاع، حجم و مساحت لحیم کاری، سیستم‌های SPC هشدار اولیه را در مورد رانش فرآیند قبل از رسیدن نقص به مراحل پایین دست ارائه می‌دهند.

این رویکرد پیشگیرانه اجازه می دهد تا تنظیمات تعمیر و نگهداری و فرآیند بر اساس داده ها به جای رویدادهای شکست برنامه ریزی شود. در نتیجه، تولیدکنندگان می‌توانند کیفیت خروجی پایدار را در طول کمپین‌های تولید طولانی‌مدت حفظ کنند و در عین حال خرابی و ضایعات غیرمنتظره را به حداقل برسانند.

4. انتخاب و مکان انتخاب ماشین: تعیین محدودیت های قابلیت فرآیند

4.1 پشتیبانی از تولید طولانی مدت با ترکیب بالا و مداوم

خطوط SMT خودرو اغلب تحت یک ترکیب منحصر به فرد از الزامات کار می کنند: یک ماژول کنترل ممکن است به طور مداوم برای سال ها تولید شود، در حالی که به روز رسانی های دوره ای طراحی یا مدل های مختلف در طول راه معرفی می شوند. این الگوی تولید، هم انعطاف پذیری و هم ثبات بلندمدت را تقاضا می کند.

ماشین‌های انتخاب و قرار دادن مورد استفاده در الکترونیک خودرو باید از تغییرات سریع و مطمئن بدون ایجاد اختلال در فرآیندهای تایید شده پشتیبانی کنند. در عین حال، آنها باید دقت قرارگیری را در طول عملیات طولانی مدت و بدون وقفه که هفته ها یا ماه ها طول می کشد، بدون کالیبراسیون مجدد مکرر حفظ کنند. ماشین‌هایی که فقط در دوره‌های تولید کوتاه‌مدت عملکرد خوبی دارند، اغلب برای حفظ ثبات در این شرایط بلندمدت تلاش می‌کنند.

4.2 تغییر برنامه پایدار و سازگاری کامپوننت

تغییرات برنامه در تولید خودرو به تغییر محصولات محدود نمی شود. آنها اغلب شامل تعویض اجزا، تغییرات بسته، یا به روز رسانی تامین کننده هستند که توسط مدیریت چرخه عمر طولانی هدایت می شوند. اگر عملکرد فیدر، تشخیص دید یا رفتار پیکاپ کاملاً پایدار نباشد، هر تغییر خطر بالقوه ای را به همراه دارد.

ماشین‌های انتخاب و مکان کلاس خودرو به سیستم‌های تغذیه‌کننده قوی، دقت نمایه‌سازی قابل تکرار و الگوریتم‌های دید بالغ برای اطمینان از برداشت و قرار دادن ثابت در طیف گسترده‌ای از قطعات متکی هستند. این شامل دستگاه‌های حساس به رطوبت، اجزای با گام‌های ریز و قطعاتی با شکل عجیب و غریب است. عملکرد تغییر پایدار خطاهای راه اندازی را کاهش می دهد و از ایجاد تغییرات در طی تنظیمات معمول جلوگیری می کند.

4.3 دقت، تکرارپذیری و کنترل قرارگیری درجه خودرو

در تولید لوازم الکترونیکی خودرو، دقت قرارگیری باید همراه با تکرارپذیری در طول زمان ارزیابی شود. اگر سایش نازل، رانش مکانیکی یا تغییرات سر به خوبی کنترل نشود، ماشینی که فقط بلافاصله پس از کالیبراسیون به اهداف دقت می‌رسد، ممکن است خطر طولانی‌مدت ایجاد کند.

کاربردهای SMT خودرو معمولاً نیازمند عملکرد قرارگیری است که در طول دوره‌های تولید طولانی‌مدت پایدار بماند. رفتار قرار دادن ثابت به جلوگیری از مشکلاتی مانند اجزای اریب، فیله های لحیم ناهموار یا سنگ قبر کمک می کند، که همگی می توانند مقاومت در برابر لرزش و قابلیت اطمینان طولانی مدت اتصال را کاهش دهند. برای سازندگان خودرو، کنترل محل قابل پیش بینی یک عامل کلیدی در حفظ یکپارچگی محصول در طول عمر خودرو است.

5. لحیم کاری مجدد: پایداری حرارتی بیش از مقدار منطقه

5.1 کنترل یکنواخت دما در کل نمایه

در تولید لوازم الکترونیکی خودرو، مناطق گرمایش بیشتر به طور خودکار منجر به کیفیت لحیم کاری بهتر نمی شود. آنچه واقعاً اهمیت دارد این است که چگونه دما را می توان دقیقاً کنترل کرد و چگونه گرما به طور یکنواخت در کل PCB توزیع می شود.

تخته های بزرگ خودرو اغلب حاوی تراکم اجزای مخلوط و توزیع مس هستند. بدون کنترل حرارتی یکنواخت، اختلاف دمای بیش از حد می تواند باعث تاب برداشتن تخته، خیس شدن ناقص لحیم کاری، یا فشار بیش از حد قطعات شود. سیستم‌های جریان مجدد SMT که برای کاربردهای خودرو طراحی شده‌اند، بر کنترل محکم PID و همرفت پایدار تمرکز می‌کنند تا تغییرات دمای پایین را در سراسر صفحه حفظ کنند و از تشکیل اتصال لحیم کاری منسجم اطمینان حاصل کنند.

5.2 پایداری همرفت و پایداری حرارتی دراز مدت

دقت حرارتی کوتاه مدت تنها بخشی از معادله است. تولید لوازم الکترونیکی خودرو به کوره‌های جریان مجدد نیاز دارد که عملکرد حرارتی پایدار را در طول سال‌ها کار مداوم حفظ کنند.

طراحی‌های قوی دمنده، بخاری‌های قابل اعتماد و سیستم‌های جریان هوای متعادل به جلوگیری از رانش تدریجی پروفیل کمک می‌کنند که ممکن است در طول تولید روزانه مورد توجه قرار نگیرد، اما به آرامی کیفیت اتصال لحیم کاری را کاهش می‌دهد. قوام حرارتی طولانی مدت نیاز به پروفیل مجدد مکرر را کاهش می دهد و خطر بروز عیوب لحیم پنهان در اواخر چرخه عمر محصول را کاهش می دهد.

5.3 حفاظت از قابلیت اطمینان اتصال لحیم کاری در طول چرخه عمر محصول

اتصالات لحیم کاری در الکترونیک خودرو باید در هزاران چرخه حرارتی در طول کارکرد خودرو زنده بمانند. پروفیل های جریان مجدد نامناسب می تواند رشد ترکیبات بین فلزی را تسریع کند یا استرس داخلی ایجاد کند و خطر ترک را در طول زمان افزایش دهد.

پروفیل‌های جریان مجدد به خوبی بهینه‌سازی شده بر نرخ شیب‌دار کنترل‌شده، زمان خیساندن کافی و شرایط خنک‌سازی پایدار تأکید دارند. این پارامترها با هم کار می کنند تا اتصالات لحیم مکانیکی قوی ایجاد کنند که یکپارچگی را در طول عمر طولانی، حتی در شرایط عملیاتی سخت، حفظ می کند.

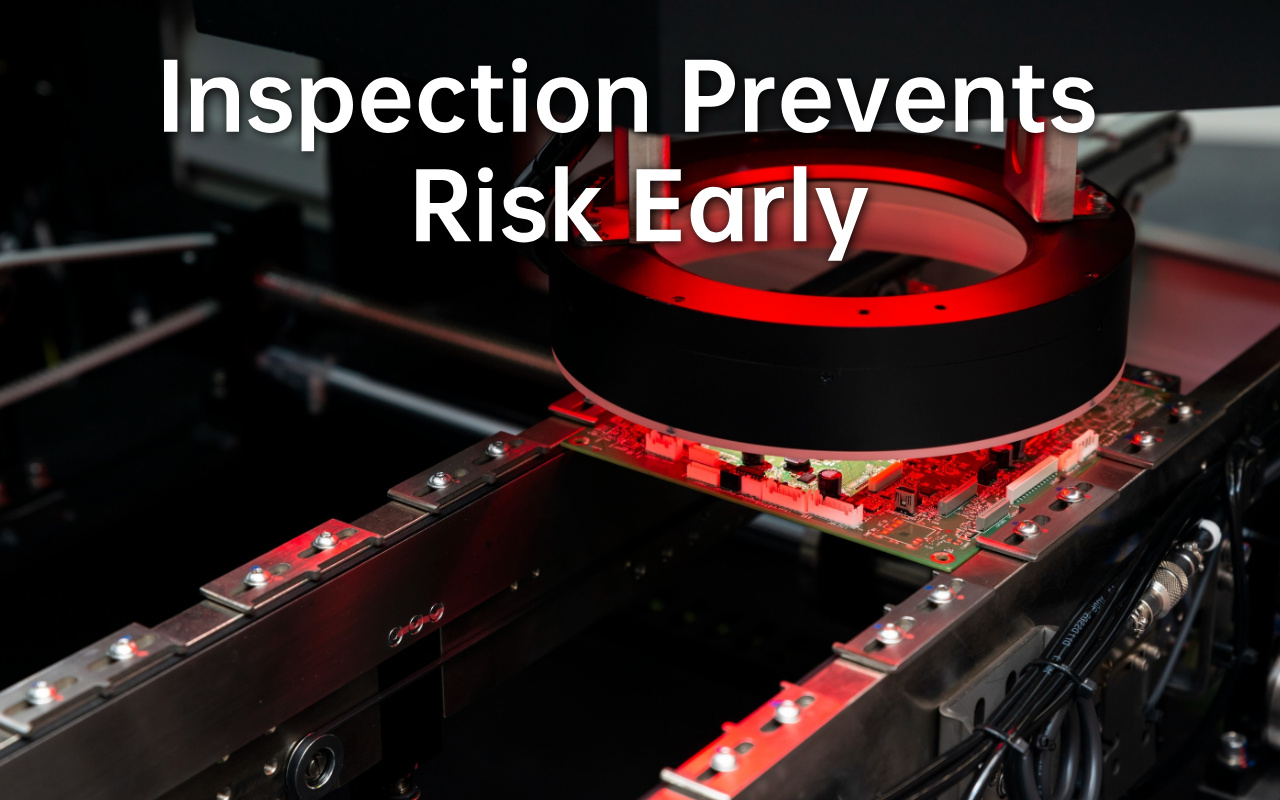

6. استراتژی بازرسی: پیشگیری، کنترل و قابلیت ردیابی

6.1 SPI به عنوان یک ابزار کنترل فرآیند، نه فقط بازرسی

در تولید SMT خودرو، SPI به جای اینکه به عنوان یک ایست بازرسی ساده عمل کند، نقش پیشگیرانه ایفا می کند. سیستم های SPI با اندازه گیری حجم، ارتفاع و مساحت خمیر لحیم در سه بعدی، تغییرات چاپ را قبل از قرار دادن قطعات شناسایی می کنند.

تشخیص زودهنگام انحراف چاپ اجازه می دهد تا اقدامات اصلاحی در بالادست انجام شود و از انتشار عیوب در بقیه خط جلوگیری شود. این رویکرد فعال، دوباره کاری را کاهش می‌دهد، از بازده محافظت می‌کند و عملکرد بلندمدت تولید را تثبیت می‌کند.

6.2 AOI برای نظارت درون خطی و جمع آوری داده ها

سیستم های AOI در تولید لوازم الکترونیکی خودرو به تشخیص عیب محدود نمی شود. آنها به عنوان ابزار نظارت مستمر عمل می کنند که دقت قرارگیری، قطبیت، ظاهر لحیم کاری و حضور اجزا را تأیید می کنند و در عین حال داده های فرآیند با ارزش را جمع آوری می کنند.

با پیوند دادن نتایج بازرسی به شماره سریال برد، AOI امکان ردیابی دقیق و تجزیه و تحلیل روند را فراهم می کند. این دید مبتنی بر داده از تجزیه و تحلیل سریع‌تر ریشه‌ای پشتیبانی می‌کند و تصمیم‌گیری فرآیند را در طول دوره‌های تولید طولانی‌تر بهبود می‌بخشد.

6.3 ردیابی و سوابق کیفیت آماده ممیزی ساختمان

قابلیت ردیابی یک نیاز اساسی در تولید لوازم الکترونیکی خودرو است. جمع آوری داده های یکپارچه در سراسر SPI، AOI و تجهیزات فرآیند تضمین می کند که هر PCB را می توان به مواد، پارامترهای فرآیند و تاریخچه بازرسی آن ردیابی کرد.

هنگامی که داده‌های بازرسی و تولید از طریق MES یا سیستم‌های داده سطح خط ادغام می‌شوند، تولیدکنندگان سوابق آماده حسابرسی را به دست می‌آورند که از انطباق IATF و اقدامات مهار سریع پشتیبانی می‌کند. این سطح از قابلیت ردیابی نه تنها الزامات مشتری و نظارتی را برآورده می کند، بلکه هزینه و تأثیر حوادث کیفیت را به میزان قابل توجهی کاهش می دهد.

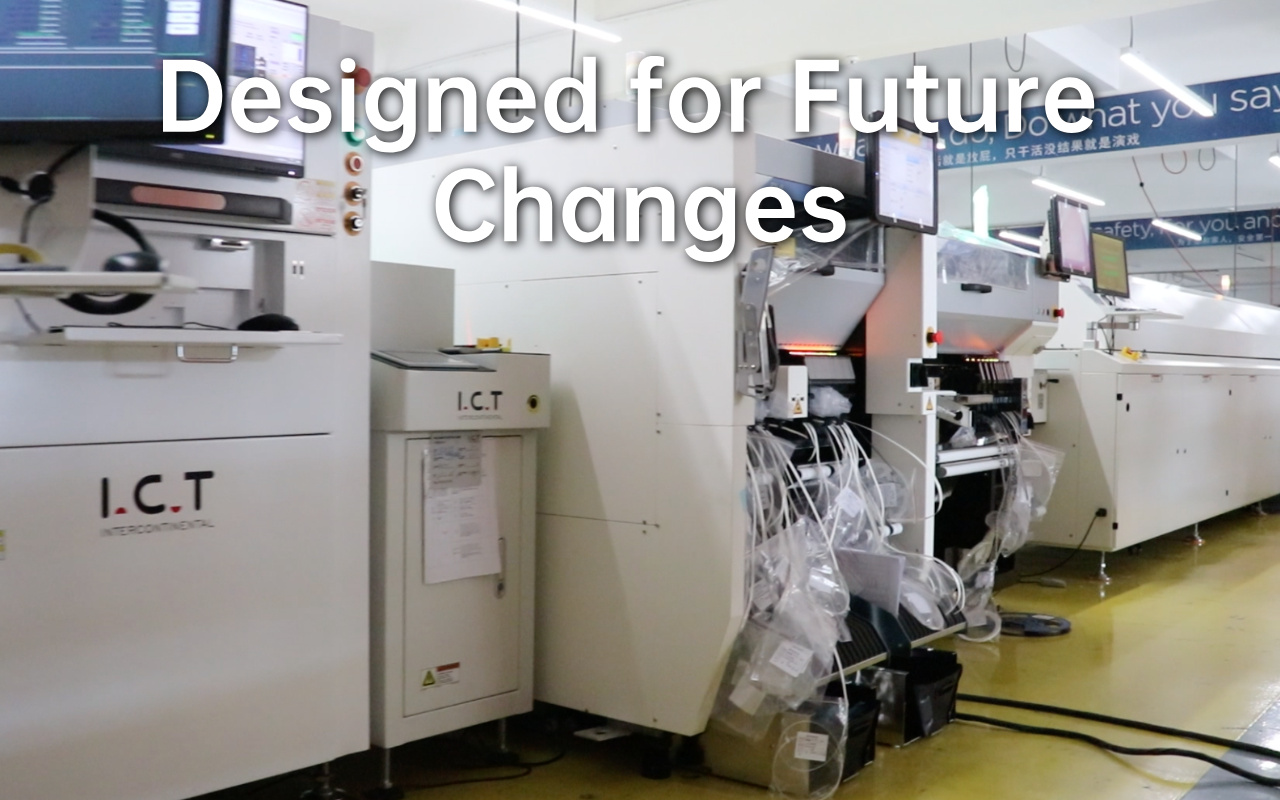

7. طراحی خط SMT برای انعطاف پذیری آینده

7.1 انطباق با طرح های PCB جدید و انواع محصولات

برنامه های الکترونیک خودرو به ندرت ثابت می مانند. پلتفرم‌های خودروی جدید، منطق کنترل اصلاح‌شده و تعویض قطعات اغلب به تغییر اندازه PCB، به‌روزرسانی‌های طرح‌بندی یا انواع بسته‌های جدید نیاز دارند. یک خط تولید SMT که فقط برای محصولات فعلی طراحی شده است می تواند به سرعت به یک محدودیت تبدیل شود تا یک دارایی.

معماری خطوط انعطاف پذیر مبتنی بر تجهیزات مدولار، نوار نقاله های قابل تنظیم و پلت فرم های نرم افزاری مقیاس پذیر به تولیدکنندگان اجازه می دهد تا بدون سرمایه گذاری مجدد عمده، خود را با طرح های PCB جدید سازگار کنند. این رویکرد از سرمایه‌گذاری بلندمدت محافظت می‌کند و در عین حال از تکامل محصول مداوم پشتیبانی می‌کند، که به ویژه در برنامه‌های الکترونیک خودرو و خودروهای الکتریکی با به‌روزرسانی‌های مکرر طراحی مهم است.

7.2 آماده سازی برای فرآیندهای اضافی مانند پوشش منسجم

بسیاری از ماژول های الکترونیکی خودرو به حفاظت بیشتری فراتر از مونتاژ استاندارد SMT نیاز دارند. پوشش منسجم، لحیم کاری انتخابی و گلدان معمولاً برای بهبود مقاومت در برابر رطوبت، لرزش و تنش های محیطی معرفی می شوند.

هنگام برنامه ریزی یک خط SMT، طرح فیزیکی و جریان مواد باید این فرآیندهای پایین دستی را از ابتدا پیش بینی کند. در چندین پروژه خودرو و خودروهای انرژی جدید، از جمله شارژ EV و کاربردهای الکترونیک قدرت، ICT با ادغام خطوط SMT با خطوط پوشش اختصاصی PCBA، اطمینان از انتقال صاف برد، پخت پایدار و کیفیت ثابت بدون ایجاد اختلال در تولید بالادست، از مشتریان پشتیبانی کرده است . طراحی زود هنگام برای این افزونه ها از تغییرات پرهزینه خطوط در آینده جلوگیری می کند.

7.3 مقیاس کردن خروجی بدون طراحی مجدد خط اصلی

حجم تولید خودرو اغلب به تدریج و نه یکباره افزایش می یابد. بنابراین یک خط SMT باید از افزایش ظرفیت بدون به خطر انداختن ثبات فرآیند یا نیاز به طراحی مجدد کامل پشتیبانی کند.

نوار نقاله‌های بافر، متعادل‌سازی خط هوشمند و گزینه‌های فرآیند موازی به خروجی اجازه می‌دهند تا در عین حال کیفیت ثابت را حفظ کنند. خطوط طراحی شده با نقاط انبساط کنترل شده، تولیدکنندگان را قادر می‌سازد تا به رشد تقاضا پاسخ دهند و در عین حال شرایط فرآیند تایید شده مشابهی را که در طول صلاحیت اولیه استفاده می‌شود، حفظ کنند.

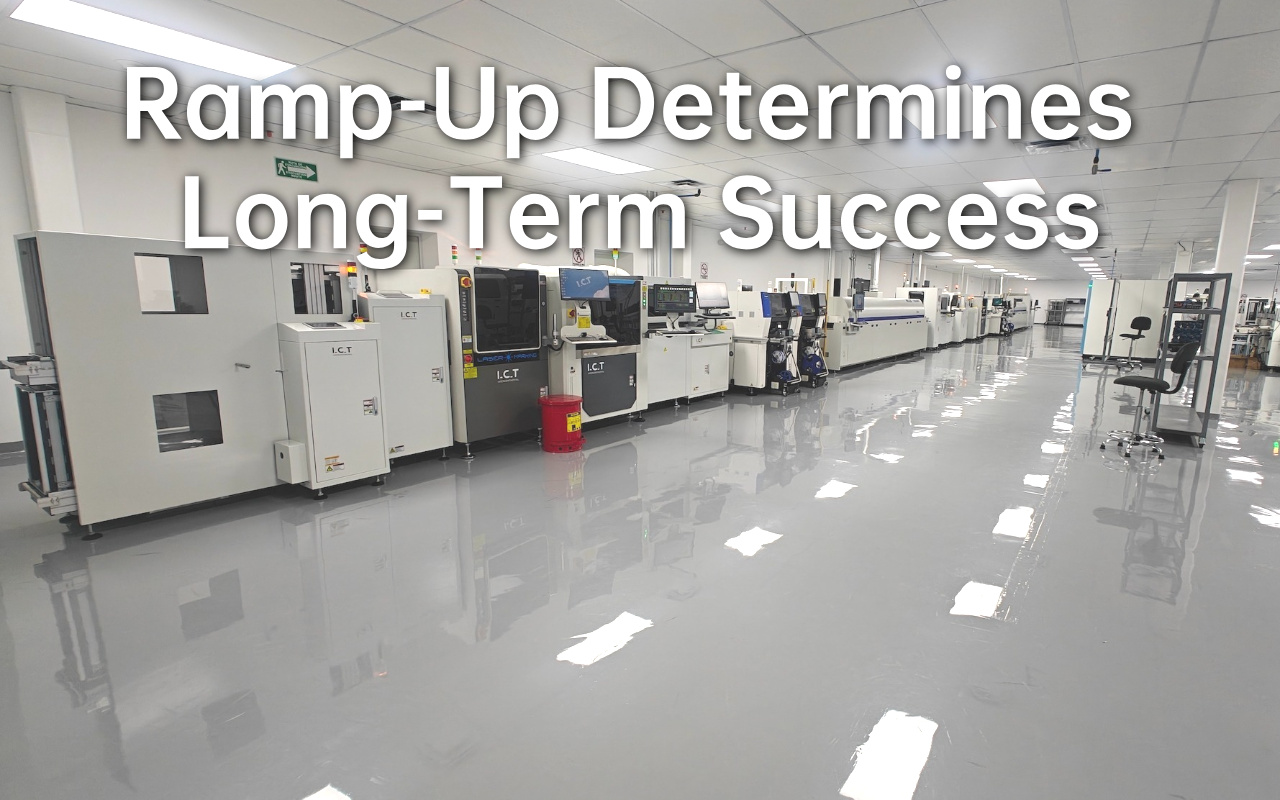

8. ملاحظات نصب، افزایش سرعت و پشتیبانی بلند مدت

8.1 راه اندازی فرآیند و بهینه سازی پارامتر در حین افزایش سرعت

مرحله رمپ آپ یکی از حیاتی ترین مراحل در تولید لوازم الکترونیکی خودرو است. تصمیمات راه اندازی اولیه مستقیماً بر بازده بلندمدت، ثبات و عملکرد حسابرسی تأثیر می گذارد.

اعتبارسنجی فرآیند ساختاریافته، از جمله بهینه‌سازی پارامترهای کنترل‌شده و آزمایش‌های مستند، به ایجاد زود هنگام پنجره‌های عملیاتی پایدار کمک می‌کند. در پروژه‌های SMT خودرویی که توسط I.CT پشتیبانی می‌شوند ، فعالیت‌های افزایش‌یافته به‌جای فشار برای حداکثر خروجی فوری، کاهش عیوب اولیه و تنوع طولانی‌مدت، معمولاً بر ایجاد فرآیندهای تکرارپذیر و مبتنی بر داده متمرکز می‌شوند.

8.2 آموزش اپراتور، اسناد و انتقال دانش

حتی پیشرفته ترین تجهیزات SMT به عملکرد مداوم انسان بستگی دارد. مستندات واضح، رویه‌های استاندارد و آموزش جامع، تغییرات ناشی از جابجایی اپراتور یا تغییرات شیفت را کاهش می‌دهد.

برنامه های آموزشی موثر تضمین می کند که اپراتورها نه تنها نحوه اجرای خط، بلکه چرایی اهمیت پارامترها و بررسی های خاص را نیز درک می کنند. این درک مشترک زمان عیب‌یابی را کوتاه می‌کند و به حفظ پایداری تولید در برنامه‌های گسترده خودرو کمک می‌کند.

8.3 اهمیت حمایت محلی و مشارکت بلند مدت

تولید لوازم الکترونیکی خودرو در هنگام بروز مشکلات، نیازهای زیادی را در پاسخگویی و عمق فنی ایجاد می کند. تیم‌های پشتیبانی محلی با تجربه پروژه‌های خودرویی می‌توانند زمان خرابی را به میزان قابل توجهی کاهش دهند و از تبدیل شدن انحرافات جزئی فرآیند به رویدادهای با کیفیت بزرگ‌تر جلوگیری کنند.

فراتر از تامین تجهیزات، شرکای بلندمدت که استانداردهای خودرو، اعتبارسنجی فرآیند و یکپارچه‌سازی در سطح سیستم را درک می‌کنند، ارزش ماندگاری را ارائه می‌کنند. از طریق پشتیبانی در محل و همکاری مبتنی بر پروژه، ICT از نزدیک با تولیدکنندگان لوازم الکترونیکی خودرو و EV کار کرده است تا خطوط تولید SMT را ایجاد کند که در طول عمر عملیاتی خود پایدار، سازگار و مقیاس پذیر باقی بماند..

9. بینش پیاده سازی خط SMT خودرو در دنیای واقعی

9.1 درس های آموخته شده از پروژه های خودرو و الکترونیک برقی

پروژه های SMT خودرو در دنیای واقعی به طور مداوم نشان می دهد که ثبات خط و یکپارچگی سیستم بیش از عملکرد ماشین های فردی اهمیت دارد. تولید لوازم الکترونیکی خودرو نه تنها شامل مونتاژ SMT، بلکه شامل فرآیندهای پایین دستی مانند بهینه سازی جریان مجدد، پوشش همسان و قابلیت ردیابی مبتنی بر داده است.

در پروژه‌های متعدد خودرویی و مرتبط با خودروهای برقی، ICT از مشتریان با خطوط تولید کامل SMT پشتیبانی کرده است، از جمله راه‌حل‌های لحیم کاری مجدد برای خطوط پوشش PCBA الکترونیک خودرو , برای سیستم‌های سه‌الکتریکی NEV ، و راه‌حل‌های کارخانه‌ای هوشمند برای تولید شمع شارژ EV . این پروژه‌ها نشان می‌دهند که موفقیت از تلقی خط تولید به عنوان یک سیستم یکپارچه به جای مجموعه‌ای از ماشین‌های مستقل ناشی می‌شود.

9.2 اجتناب از اشتباهات طراحی خط مشترک در ساخت خودرو

بسیاری از مسائل مشاهده شده در تولید SMT خودرو را می توان به تصمیمات اولیه طراحی ردیابی کرد. تعیین بیش از حد سرعت قرار دادن در حالی که نادیده گرفتن ثبات فرآیند اغلب تغییرات و بار تعمیر و نگهداری را افزایش می دهد. به طور مشابه، دست کم گرفتن الزامات قابلیت ردیابی منجر به تعمیرات پرهزینه زمانی که ممیزی یا تقاضای مشتری افزایش می یابد، می شود.

یکی دیگر از اشتباهات رایج انتخاب تامین کنندگان تجهیزات بدون تجربه ثابت شده در ساخت خودرو است. در حالی که ماشین‌های جداگانه ممکن است مشخصات را برآورده کنند، عدم درک سطح سیستم اغلب منجر به طرح‌بندی‌های ناکارآمد، یکپارچه‌سازی ناقص داده‌ها و دوره‌های افزایش طولانی می‌شود. معمولاً اصلاح این مشکلات پس از نصب بسیار بیشتر از جلوگیری از آن در طول طراحی خط هزینه دارد.

9.3 چرا تجربه بیشتر از مشخصات تجهیزات مهم است

تجربه تولید لوازم الکترونیکی خودرو نسبت به عملکرد تئوری پاداش دارد. تامین کنندگانی که الزامات خودرو را درک می کنند - از اعتبار سنجی فرآیند و مستندسازی گرفته تا کنترل دریفت طولانی مدت - برای کاهش ریسک در طول چرخه عمر محصول، موقعیت بهتری دارند.

به‌جای تمرکز صرف بر روی مشخصات برگه‌های داده، تولیدکنندگان بیشترین سود را از شرکای خود می‌برند که می‌توانند استانداردهای خودرو را به سیستم‌های تولید عملی و قابل تکرار تبدیل کنند. این رویکرد مبتنی بر تجربه، نه تنها در طول راه اندازی اولیه، بلکه از طریق سال ها تولید مداوم و به روز رسانی مدل، ثبات را فراهم می کند.

11. سوالات متداول (سؤالات متداول)

11.1 آیا تجهیزات قرارگیری با سرعت بالا همیشه برای تولید خودرو بهتر است؟

نه. در حالی که لوازم الکترونیکی مصرفی از حداکثر سرعت سود می برند، تولید خودرو اولویت را به ثبات و تنوع کم دارد. ماشین‌های با سرعت فوق‌العاده می‌توانند تغییرات مکان‌یابی را معرفی کنند که تحت ارتعاش و تنش حرارتی در مسائل قابلیت اطمینان جمع می‌شود. ماشین‌های سرعت متوسط ​​با دقت و تکرارپذیری برتر اغلب نتایج بلندمدت بهتری ارائه می‌دهند. به عنوان مثال، حفظ دقت قرارگیری ± 25 میکرومتر در دوره‌های پیوسته ارزشمندتر از انفجارهای گاه به گاه بالای 100000 CPH است. اصل اساسی: عیوب خودرو اغلب پس از سال‌ها در میدان ظاهر می‌شوند، نه در طول آزمایش‌های اولیه - باعث می‌شود ثبات فرآیند به معیار عملکرد واقعی تبدیل شود.

11.2 چرا قابلیت ردیابی در خودرو نسبت به لوازم الکترونیکی مصرفی حیاتی تر است؟

IATF 16949 به قابلیت ردیابی کامل رو به جلو و عقب نیاز دارد تا در صورت بروز مشکلات میدانی، مهار سریع فراهم شود. یک دسته معیوب می تواند هزاران خودرو را تحت تأثیر قرار دهد و باعث فراخوان های گران قیمت شود. محصولات مصرفی به ندرت با این نظارت نظارتی مواجه می شوند. قابلیت ردیابی شامل تعداد زیادی مواد، پارامترهای فرآیند، تصاویر بازرسی، و داده های آزمایشی مرتبط با هر شماره سریال است. بدون آن، تولیدکنندگان نمی توانند دقت لازم را در طول ممیزی یا تحقیقات ثابت کنند. اجرای عملی شامل ادغام MES در چاپ، قرار دادن، جریان مجدد، و بازرسی است - ایجاد خودکار سوابق آماده برای ممیزی.

11.3 واقعاً چند ناحیه جریان مجدد برای تابلوهای خودرو مورد نیاز است؟

تعداد مناطق کمتر از یکنواختی حرارتی و دقت کنترل اهمیت دارد. بسیاری از خطوط خودرو قابل اعتماد از کوره های منطقه 8 تا 10 با طراحی همرفت عالی به جای 12 منطقه استفاده می کنند. هدف دستیابی به دلتا-T زیر 5 درجه سانتیگراد در تخته های بزرگ در حالی که ثبات پروفایل را در طول سالها حفظ می کند. اجاق‌های 12 منطقه‌ای با طراحی ضعیف می‌توانند بیشتر از سیستم‌های 8 منطقه‌ای که به خوبی نگهداری می‌شوند، حرکت کنند. به جای مناطق شمارش، روی راندمان همرفت، طول عمر دمنده و قابلیت تنظیم PID تمرکز کنید.

11.4 آیا خط طراحی شده برای لوازم الکترونیکی مصرفی می تواند برای مصارف خودرو ارتقا یابد؟

به ندرت بدون سرمایه گذاری عمده. خطوط مصرف کننده اغلب فاقد زیرساخت داده، عمق بازرسی و کنترل های فرآیند مورد نیاز برای انطباق IATF هستند. مقاوم‌سازی قابلیت ردیابی، ارتقاء به چاپگرهای درجه یک خودرو، و اعتبارسنجی پایداری طولانی‌مدت پرهزینه و مخرب است. شروع با تجهیزات دارای قابلیت خودرو از ابتدا از این مشکلات جلوگیری می کند و بازگشت سرمایه بهتری را در طول چرخه عمر ماژول معمولی 10+ سال فراهم می کند.

11.5 پوشش منسجم چه نقشی در برنامه ریزی خط دارد؟

اکثر ماژول های خودرو برای حفاظت از محیط زیست نیاز به پوشش دارند. برنامه ریزی حمل و نقل، فضا، و جابجایی مواد برای یکپارچه سازی پوشش از همان ابتدا از تغییرات گران قیمت خطوط در آینده جلوگیری می کند. برخی از خطوط مدرن دارای سلول‌های پوششی انتخابی با عملکرد پایین برگشتی هستند که بازدهی را بهبود می‌بخشند و در عین حال قابلیت ردیابی را حفظ می‌کنند - مخصوصاً برای سیستم‌های قدرت NEV ارزشمند است.
