| دستگاه ICT-V8 آفلاین AOI
ICT-V8 یک دستگاه AOI پیشرفته است که برای بررسی کیفیت Back-end SMT طراحی شده است. از اپتیک های با دقت بالا و الگوریتم های هوشمند برای تشخیص مشکلات اتصالات لحیم کاری، قطعات از دست رفته و سایر خطاها به طور مستقل استفاده می کند. این راهاندازی آفلاین با خطوط تولید مختلف بدون اختلال، کارایی و قابلیت اطمینان محصول را افزایش میدهد. مجهز به دوربین 5 مگاپیکسلی، نور RGB چند طیفی و لنز تلهسانتریک، وضوح 15 میکرومتر و سرعت 0.23 ثانیه بر FOV را به دست میآورد. پایه مرمری، درایوهای سروو و پیچ های دقیق، پایداری را تضمین می کنند. کنترل صدا و یادگیری عمیق عملکرد را آسان و دقیق می کند. دسترسی از راه دور از طریق TCP/IP امکان نظارت در زمان واقعی را فراهم می کند. ایده آل به عنوان یک دستگاه بازرسی PCB برای کارخانه های کوچک تا متوسط.
| نشان

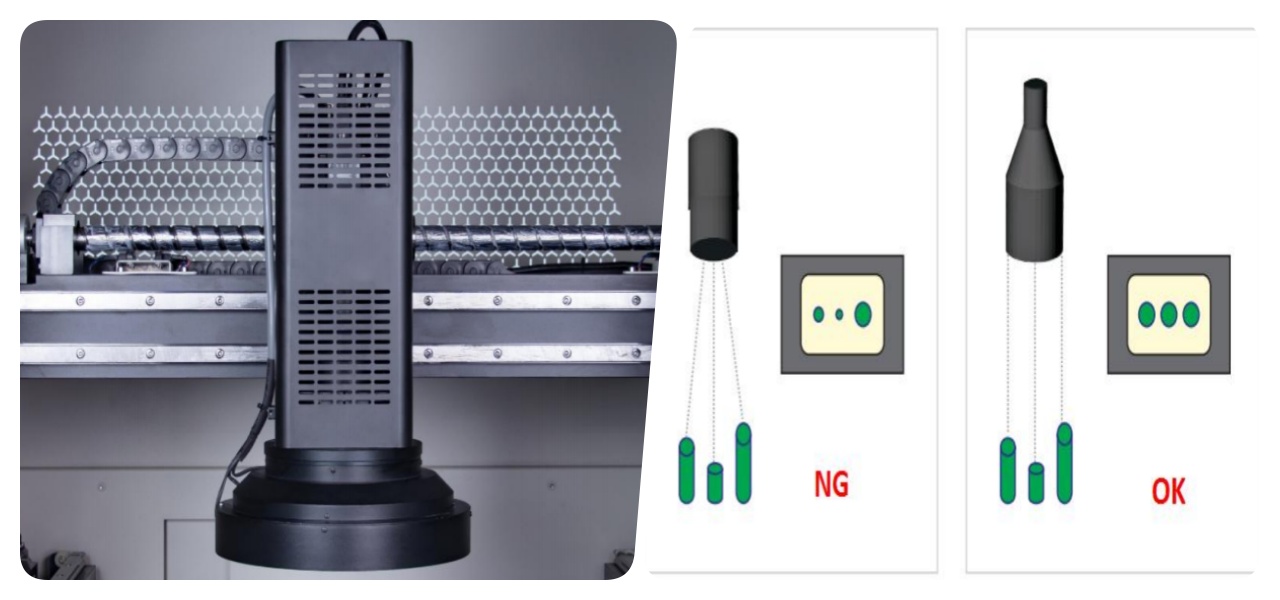

دوربین 5 مگاپیکسلی برای تشخیص دقیق عیب در دستگاه AOI، تصاویر واضح و پایدار می گیرد. جفت شدن با یک لنز دور مرکزی، مشکلات اختلاف منظر و بازتاب را از بین می برد و چالش های عمق میدان را به طور موثر حل می کند. منبع نور RGB چند طیفی دید را در رنگ ها و زوایا افزایش می دهد. این راهاندازی مشکلات کوچکی مانند لحیم کاری ناکافی یا جابجایی اجزا را به دقت شناسایی میکند. الگوریتمهای یادگیری عمیق، تشخیص را بهینه میکنند و در طول زمان، موارد مثبت کاذب را کاهش میدهند. نتیجه: بازرسی قابل اعتماد با حداقل تنظیمات دستی.

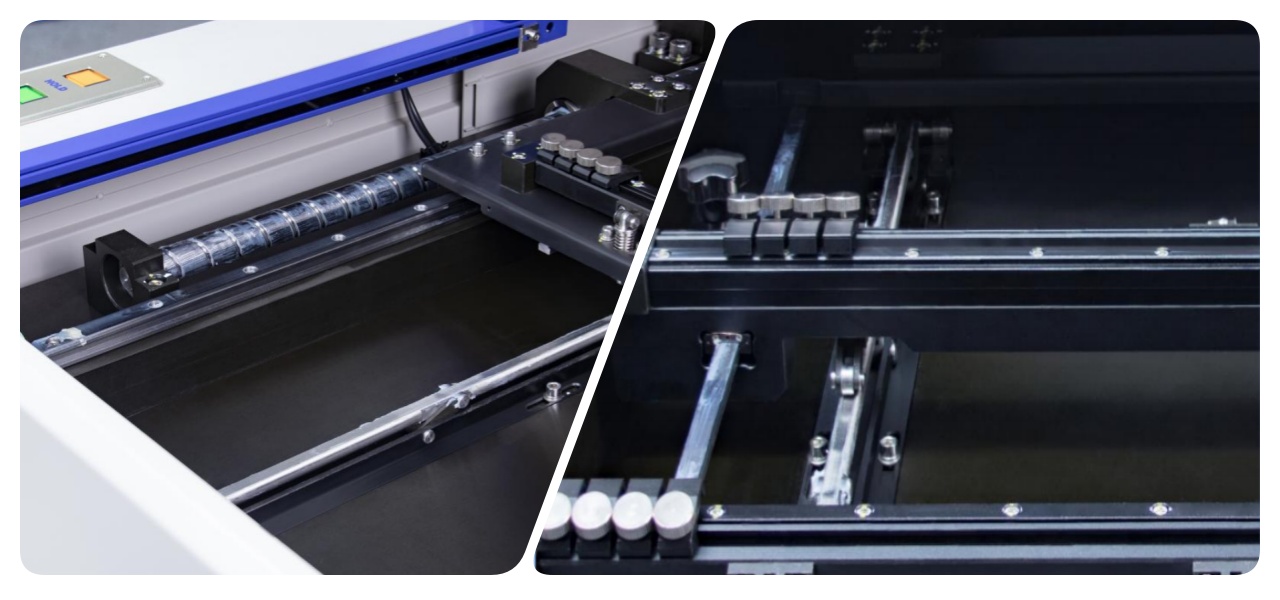

پیچ های سنگ زنی دقیق و ریل های کشویی دقت انتقال بالایی را در دستگاه AOI ارائه می دهند. سروو موتورهای وارداتی میتسوبیشی موقعیت دقیق و تکرارپذیری را تضمین می کند. گیره لبه دستی دو طرفه به شکل انعطاف پذیری برای اندازه های مختلف PCB از 50x50mm تا 400x320mm تنظیم می شود. این سیستم ضخامت های تا 5 میلی متر و تاب برداشتن در 3± میلی متر را کنترل می کند. لرزش کم از پایه مرمر از عملکرد صاف با سرعت 900 میلی متر بر ثانیه پشتیبانی می کند. به طور کلی، کنترل PCB ثابت را برای بررسی های آفلاین فراهم می کند.

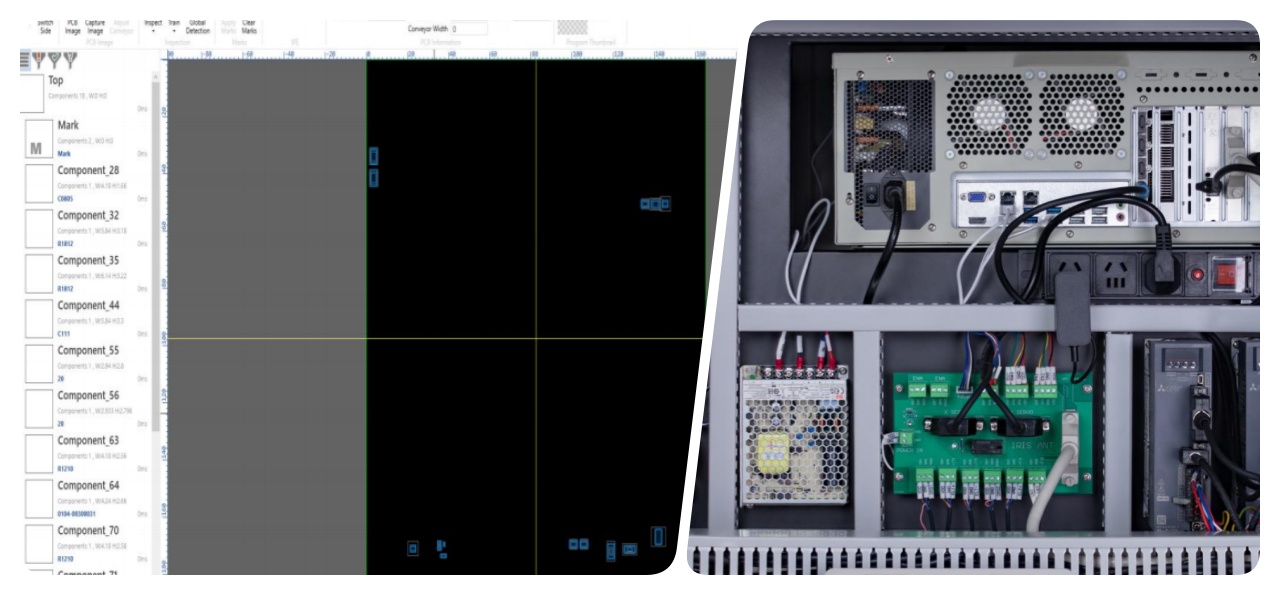

قطعات الکتریکی وارداتی و مدارهای Industry 4.0 دستگاه AOI را بادوام و پایدار می کند. عملیات صوتی یک رابط ساده انسان و ماشین ایجاد می کند که یادگیری آن آسان است. الگوریتم های هوش مصنوعی، تحلیل بردار ویژه و OCV قطعات گم شده، پل زدن، خطاهای قطبی و موارد دیگر را شناسایی می کنند. واردات CAD و تنظیم سرعت برنامهنویسی خودکار. داده های SPC عیوب را برای بهبود فرآیند ثبت می کنند. طراحی مدولار تعمیر و نگهداری را آسان می کند.
| مشخصات
| مدل | ICT-V8 | |
| پیکسل های دوربین | 5 مگاپیکسل | |
| نور | منبع نور RGB با سرعت فوق العاده چند پکتال | |
| بازرسی کامپوننت | گم شده، غلتش، جابجایی، خطای قطبی، قطعه اشتباه، آسیب دیده، خم شده، PCB غیر طبیعی، باقی مانده، سرریز چسب | |
| سیستم عامل | ویندوز 10 | |
| اندازه PCB | 50 * 50 ~ 400 * 320 میلی متر | |
| ضخامت PCB | 0.5 ~ 5.0 میلی متر | |
| Warpage PCB | ± 3.0 میلی متر | |
| ارتفاع جزء | بالای 25 میلی متر; پایین 110 میلی متر | |
| درایور X/Y | AC سروو موتور + شفت پیچ | |
| قدرت | AC220 50/60 هرتز، 2.5 آمپر | |
| ارتباط | سما | |
| وزن | 3500 کیلوگرم | |
| بعد | 860*1040*1318mm | |
* فناوری اطلاعات و ارتباطات همچنان روی کیفیت و عملکرد کار می کند ، مشخصات و ظاهر ممکن است بدون اطلاع خاص به روز شود.
| لیست تجهیزات خط SMT
خط تولید PCBA با کیفیت بالا ما دارای تجهیزات پیشرفته برای مونتاژ PCB کارآمد و دقیق است. خط SMT کاملاً خودکار شامل یک لودر، یک چاپگر خودکار برای کاربرد دقیق خمیر لحیم کاری، یک دستگاه انتخاب و جابجایی برای قرار دادن دقیق قطعات، یک کوره جریان مجدد برای لحیم کاری مطمئن و یک سیستم AOI برای بازرسی کامل نقص است. این خط تولید PCBA با کیفیت بالا، عملکرد روان، قابلیت اطمینان بالا و مونتاژ SMT کم هزینه را تضمین می کند و نیازهای مختلف صنعت را برآورده می کند.
| خدمات و آموزش
ICT نصب کامل، آموزش در محل و پشتیبانی مداوم از دستگاه AOI را ارائه می دهد. مهندسان ما عملیات، برنامه نویسی و نگهداری را گام به گام آموزش می دهند. کمک از راه دور از طریق TCP/IP مشکلات را به سرعت حل می کند. ما ارتقاء، بهینه سازی فرآیند و قطعات یدکی را در سراسر جهان ارائه می دهیم. آموزش شامل تجزیه و تحلیل نقص و استفاده از نرم افزار برای تیم شما می شود. با 20 مهندس و مراکز جهانی، کمک همیشه در دسترس است.
| نظرات مشتریان
مشتریان مهندسان ماهر ما را برای حل سریع مشکلات و راهنمایی های متخصص دوست دارند. آنها دستگاه AOI را برای عملکرد دقیق و پایدار در استفاده روزانه تحسین می کنند. بسته بندی ایمن تحویل ایمن و بدون آسیب را تضمین می کند. پاسخ های سریع به پرسش ها، اغلب در عرض چند ساعت، باعث ایجاد اعتماد می شود. به طور کلی، تجهیزات و خدمات قابل اعتماد فراتر از انتظارات است.
| گواهینامه ما
ICT دارای CE برای ایمنی، RoHS برای انطباق با محیط زیست و ISO9001 برای مدیریت کیفیت است. ما همچنین چندین اختراع در مورد فناوری و الگوریتم های AOI داریم. اینها محصولات قابل اعتماد و نوآورانه را تأیید می کنند. (38 کلمه) صبر کنید، روی 50-80 تنظیم کنید: محصولات ICT با استانداردهای جهانی با گواهینامه CE برای ایمنی تجهیزات، RoHS برای مواد محدود شده، و ISO9001 برای فرآیندهای کیفیت سازگار مطابقت دارند. پتنت های ما نوآوری های کلیدی در تصویربرداری، الگوریتم ها و تشخیص عیب را پوشش می دهد. اینها راه حل های قابل اعتماد و با کارایی بالا را برای مشتریان در سراسر جهان تضمین می کنند.
| درباره فناوری اطلاعات و ارتباطات و کارخانه ما
ICT دارای تحقیق و توسعه داخلی و تولید با 89 پرسنل از جمله 20 مهندس در یک مرکز 12000 متر مربعی است. ما از سال 2012 به سرعت رشد می کنیم و به بیش از 1600 مشتری در 72 کشور خدمات ارائه می دهیم. کارخانه ها برای برتری از تست دقیق و سیستم های کیفیت پیروی می کنند. شعب جهانی پشتیبانی محلی را ارائه می دهند. (68 کلمه) صبر کنید، تنظیم کنید: فناوری اطلاعات و ارتباطات دارای تحقیق، توسعه و ساخت با 89 کارمند و 20 مهندس در فضای 12000 متر مربعی است. رشد سریع از سال 2012 به بیش از 1600 مشتری در 72 کشور خدمات می دهد. کارخانه های ما فرآیندهای بازرسی دقیق و سیستم های مدیریت کیفیت کامل را برای قابلیت اطمینان بالا اعمال می کنند. هشت شعبه پوشش جهانی را تضمین می کند.
