طرح بندی خط SMT درون خطی یا مدولار: کدام پیکربندی بعداً شما را محدود می کند؟

بسیاری از خطوط SMT نه به دلیل کیفیت ضعیف تجهیزات، بلکه به این دلیل که تصمیم طرح اساساً از همان روز اول اشتباه بود، شروع به مشکل می کنند. مشکلات اغلب به‌تدریج ظاهر می‌شوند: افزودن یک AOI یا اشعه ایکس باعث می‌شود چند روز از کار بیفتد، بافرها در نهایت کوچک‌تر یا ضعیف هستند، و توان عملیاتی کلی در طول زمان کاهش می‌یابد - حتی اگر هر ماشینی به عملکرد خود در حد مشخصات ادامه دهد. این مسائل به ندرت تصادفی هستند. آنها پیامدهای ساختاری نحوه پیکربندی خط اولیه هستند.

بنابراین، انتخاب بین طرح‌بندی خط SMT درون خطی و مدولار، مسئله کارایی فضای کف نیست. این یک استراتژی تولید بلندمدت است که مستقیماً بر پایداری جریان مواد، انعطاف پذیری تغییر، انعطاف پذیری سیستم و هزینه واقعی توسعه آینده تأثیر می گذارد.

چیزی که تصمیمات چیدمان را به ویژه خطرناک می کند این است که محدودیت های آنها اغلب در ابتدا نامرئی هستند. در طول افزایش سطح شیب دار اولیه، هر دو خطوط درون خطی و مدولار ممکن است به نظر به خوبی اجرا شوند. تفاوت های واقعی فقط بعداً ظاهر می شوند - وقتی حجم تولید افزایش می یابد، ترکیب محصول تغییر می کند یا مراحل بازرسی اضافی ضروری می شود. زمانی که این محدودیت‌ها آشکار می‌شوند، اصلاح آن‌ها معمولاً مستلزم دوباره کاری، خرابی یا سرمایه‌گذاری مجدد سرمایه است.

برای درک اینکه چرا بسیاری از خطوط SMT در اوایل چرخه عمر خود محدود می شوند، ضروری است ابتدا بررسی کنیم که چگونه انتخاب های چیدمان می توانند محدودیت های ساختاری را در یک خط تولید از همان روز اول قفل کنند.

1. چرا بسیاری از خطوط SMT از روز اول از نظر ساختاری محدود شده اند؟

بسیاری از کارخانه ها خیلی دیر متوجه می شوند که خط SMT آنها از همان ابتدا محدود بود. حتی زمانی که به پلتفرم های سریع و قابل اعتمادی مانند JUKI یا Hanwha مجهز شده باشد ، عملکرد کلی خط همچنان می تواند ماه به ماه کاهش یابد. بازده به آرامی کاهش می یابد، تنظیمات کوچک به اختلالات بزرگ تبدیل می شوند و هر بهبودی سخت تر از حد انتظار به نظر می رسد.

این مشکلات به ندرت به دلیل قابلیت ماشین ایجاد می شوند. آنها نتیجه تصمیمات چیدمان هستند که در اوایل پروژه گرفته شده است - تصمیماتی که به آرامی محدودیت های ساختاری را در خط قفل می کند و در طول زمان تصحیح آنها گران تر می شود.

1.1 خطوط با گذشت زمان کندتر می شوند حتی با ماشین های خوب

در مراحل اولیه، به نظر می رسد همه چیز به آرامی پیش می رود. زمان چرخه برآورده می شود، بافرها عمدتا خالی می مانند و خط متعادل به نظر می رسد. اما با گذشت زمان، واقعیت تغییر می کند. تنوع محصول افزایش می‌یابد، حجم نوسان می‌کند و تغییرات بیشتر می‌شود.

زمان انتظار بین فرآیندها شروع به جمع شدن می کند. برخی از ماشین ها شروع به مسدود کردن می کنند در حالی که برخی دیگر بیکار می نشینند. تعادل خط اصلی به تدریج خراب می شود، نه به این دلیل که ماشین های جداگانه عملکرد خود را از دست می دهند، بلکه به این دلیل که طرح بندی نمی تواند تغییرات را جذب کند. در نتیجه، خروجی کلی کاهش می‌یابد، حتی اگر هر ماشینی هنوز طبق مشخصات کار می‌کند.

1.2 افزودن یک AOI یا اشعه ایکس می تواند تولید را برای چند روز متوقف کند

با افزایش الزامات کیفیت، بازرسی اضافی مانند دستگاه بازرسی AOI اجتناب ناپذیر می شود. در بسیاری از طرح‌بندی‌های درون خطی، افزودن یک مرحله بازرسی نیازمند برش نوار نقاله‌ها، جابجایی چندین ماشین و متعادل کردن مجدد کل جریان است.

چیزی که به نظر یک ارتقای جزئی می‌رسد می‌تواند به روزها یا حتی هفته‌ها توقف تولید تبدیل شود. در مقابل، طرح‌بندی‌های مدولار برای جداسازی بخش‌های خط طراحی شده‌اند. واحدهای بازرسی اغلب می‌توانند با کمترین تأثیر وارد یا جابه‌جا شوند و اختلال را به ساعت‌ها کاهش دهند تا چند روز.

این تفاوت زمانی حیاتی می شود که خط قبلاً وارد تولید پایدار شده باشد. هنگامی که مجموعه‌های شما به سمت بسته‌های با چگالی بالاتر یا اجزای مشترک مخفی حرکت می‌کنند، اشعه ایکس اغلب به یک نیاز عملی تبدیل می‌شود تا یک 'دارای خوب'. اگر می‌خواهید بدانید که بازرسی اشعه ایکس در PCBA معمولاً چه زمانی و چرا معرفی می‌شود - و این به چه معناست برای یکپارچه‌سازی خط - این می‌تواند نحوه برنامه‌ریزی اولیه فضا و نقاط اتصال مدولار را راهنمایی کند.

1.3 بافرها اغلب خیلی کوچک هستند - یا در مکان اشتباهی قرار دارند

بافرها به منظور جذب توقف های کوتاه و جلوگیری از انتشار اختلالات در کل خط هستند. در عمل، بسیاری از خطوط SMT آسیب می بینند، زیرا بافرها کمتر از اندازه یا بدون استراتژی مشخص قرار می گیرند.

هنگامی که یک ماشین متوقف می شود، مواد به سرعت پشتیبان می گیرند و فرآیندهای بالادست را مسدود می کنند و ایستگاه های پایین دست را گرسنگی می کشند. وقفه های کوچک و مکرر باعث از دست دادن قابل توجه خروجی می شود. برنامه ریزی چیدمان موثر، طول بافر و مکان را زودتر بر اساس رفتار فرآیند به جای فضای کف موجود تعریف می کند تا از این ریز توقف های مکرر جلوگیری کند.

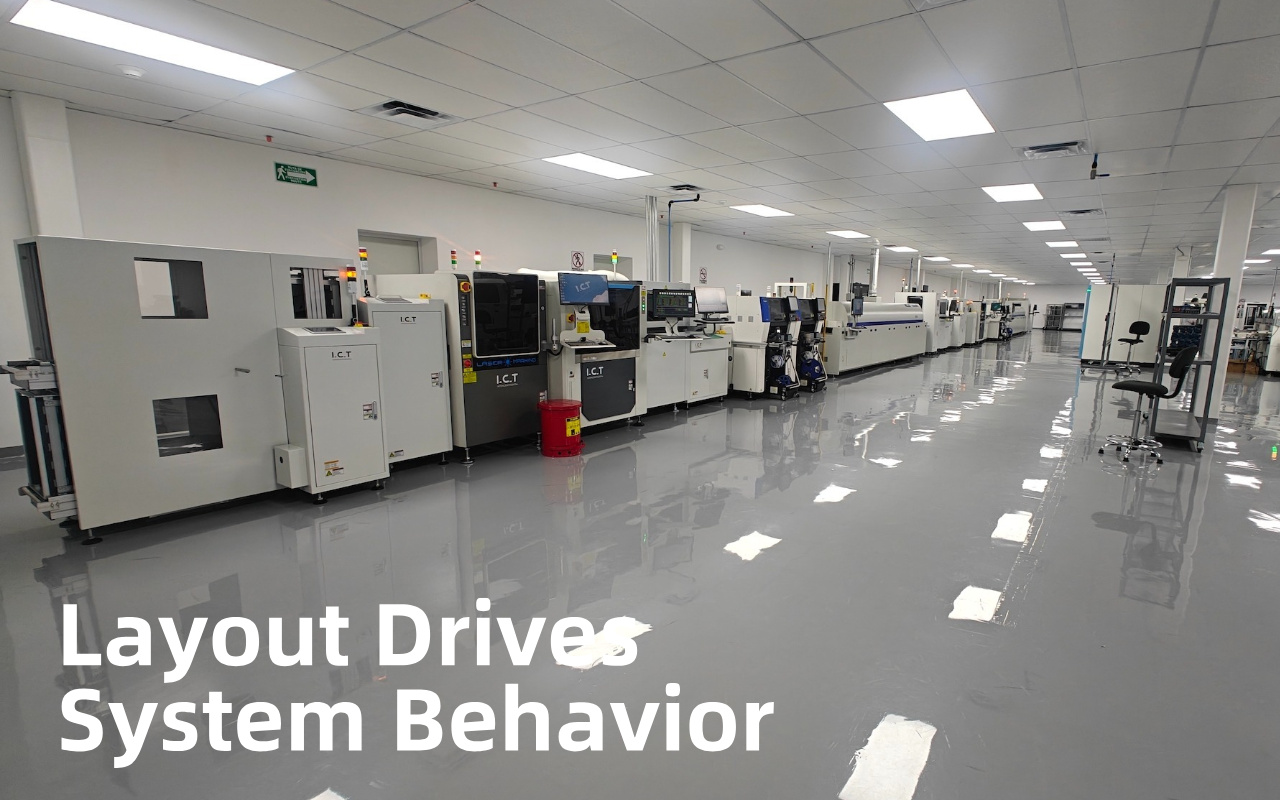

2. طرح بندی خط SMT بیش از فضای طبقه را تعیین می کند

طرح‌بندی خط SMT اغلب به‌عنوان یک تمرین برنامه‌ریزی فضا در نظر گرفته می‌شود – نحوه قرار دادن ماشین‌ها در منطقه موجود. در واقع، تصمیمات چیدمان نحوه رفتار کل سیستم تولید در طول عمر خود را مشخص می کند. آنها تعیین می کنند که مواد چقدر روان جریان می یابند، محصولات با چه سرعتی می توانند تغییر کنند و تغییرات آتی چقدر پرهزینه خواهد بود. یک چیدمان ضعیف به ندرت فوراً شکست می خورد. در عوض، گلوگاه های ساختاری ایجاد می کند که سال به سال بی سر و صدا کارایی را کاهش می دهد.

تصمیمات چیدمان زمانی معنا پیدا می‌کنند که دامنه کامل سیستمی را که طراحی می‌کنید، از چاپ و قرار دادن گرفته تا جریان مجدد، بازرسی، جابجایی و قابلیت ردیابی، کاملاً روشن باشید. اگر می‌خواهید یک تازه‌سازی سریع در مورد آنچه که یک خط SMT شامل می‌شود و اینکه چگونه هر مرحله فرآیند بر پایداری پایین‌دست تأثیر می‌گذارد، می‌تواند به شما در ارزیابی انتخاب‌های درون خطی در مقابل مدولار با نمای سیستمی کامل‌تر کمک کند.

هنگامی که یک خط نصب و اجرا می شود، حذف این محدودیت ها بدون اختلال عمده دشوار است. به همین دلیل است که انتخاب چیدمان باید به عنوان یک استراتژی تولید بلند مدت ارزیابی شود تا یک کار نصب کوتاه مدت.

2.1 جریان مواد، زمان انتظار و تنگناهای پنهان

در یک چیدمان خوب طراحی شده، PCBها با سرعتی ثابت و با کمترین انتظار در خط حرکت می کنند. هر فرآیند به آرامی به فرآیند بعدی منتقل می شود و تغییرات کوچک بدون توقف جریان جذب می شوند. این ثبات چیزی است که به توان عملیاتی اجازه می دهد تا در طول زمان قابل پیش بینی باقی بماند.

در یک طرح بندی ضعیف، جریان مواد ناهموار می شود. صف‌ها در مقابل چاپگرها، اجاق‌های جریان مجدد یا ایستگاه‌های بازرسی شروع به تشکیل می‌کنند. این دوره‌های انتظار اغلب نادیده گرفته می‌شوند، زیرا ماشین‌ها مشغول به نظر می‌رسند، اما مستقیماً خروجی مؤثر را کاهش می‌دهند. با گذشت زمان، تاخیرهای کوچک منجر به تلفات قابل توجهی می شود، حتی اگر ماشین های جداگانه با عملکرد درجه بندی شده به کار خود ادامه دهند.

2.2 نحوه تأثیر چیدمان بر تغییر محصول و انعطاف پذیری خط

با افزایش ترکیب محصول، انعطاف پذیری چیدمان به یک عامل تعیین کننده تبدیل می شود. تغییرات کارآمد محصول به دسترسی آسان فیدر، مسیرهای مواد واضح و توانایی جداسازی فعالیت های راه اندازی از فرآیندهای در حال اجرا بستگی دارد.

طرح‌بندی‌های درون خطی همه ماشین‌ها را به یک جریان واحد متصل می‌کند. در حالی که این می تواند برای تولید پایدار کارآمد باشد، به این معنی است که بسیاری از تغییرات مستلزم توقف کل خط است. در مقابل، طرح‌بندی‌های مدولار برای جدا کردن بخش‌ها طراحی شده‌اند. تیم‌ها می‌توانند فیدرها را آماده کنند، برنامه‌ها را تنظیم کنند، یا فرآیندها را در یک ماژول تأیید کنند، در حالی که بخش‌های دیگر به کار خود ادامه می‌دهند، و زمان خرابی را به طور قابل توجهی کاهش می‌دهند.

این تفاوت با افزایش تنوع محصول و فرکانس تغییر اهمیت فزاینده ای پیدا می کند.

2.3 هزینه واقعی جابجایی یا اضافه کردن تجهیزات سالها بعد

تصمیمات چیدمان نیز تعیین می کند که تغییرات آینده چقدر گران خواهد بود. در یک پیکربندی درون خطی، جابجایی یک چاپگر، اجاق گاز یا سیستم بازرسی اغلب شامل از بین بردن نوار نقاله، جابجایی چندین ماشین و متعادل کردن مجدد کل خط است. هزینه واقعی فقط نیروی کار نیست، بلکه هفته ها تولید از دست رفته و تحویل با تاخیر است.

طرح‌بندی‌های مدولار با تغییر در ذهن ساخته می‌شوند. تجهیزات را می توان با تأثیر محدود بر بخش های مجاور اضافه، تغییر موقعیت یا ارتقا داد. در طول عمر یک کارخانه، این انعطاف‌پذیری مستقیماً به هزینه عملیاتی کمتر و اختلال کمتر در هنگام تکامل الزامات تجاری تبدیل می‌شود.

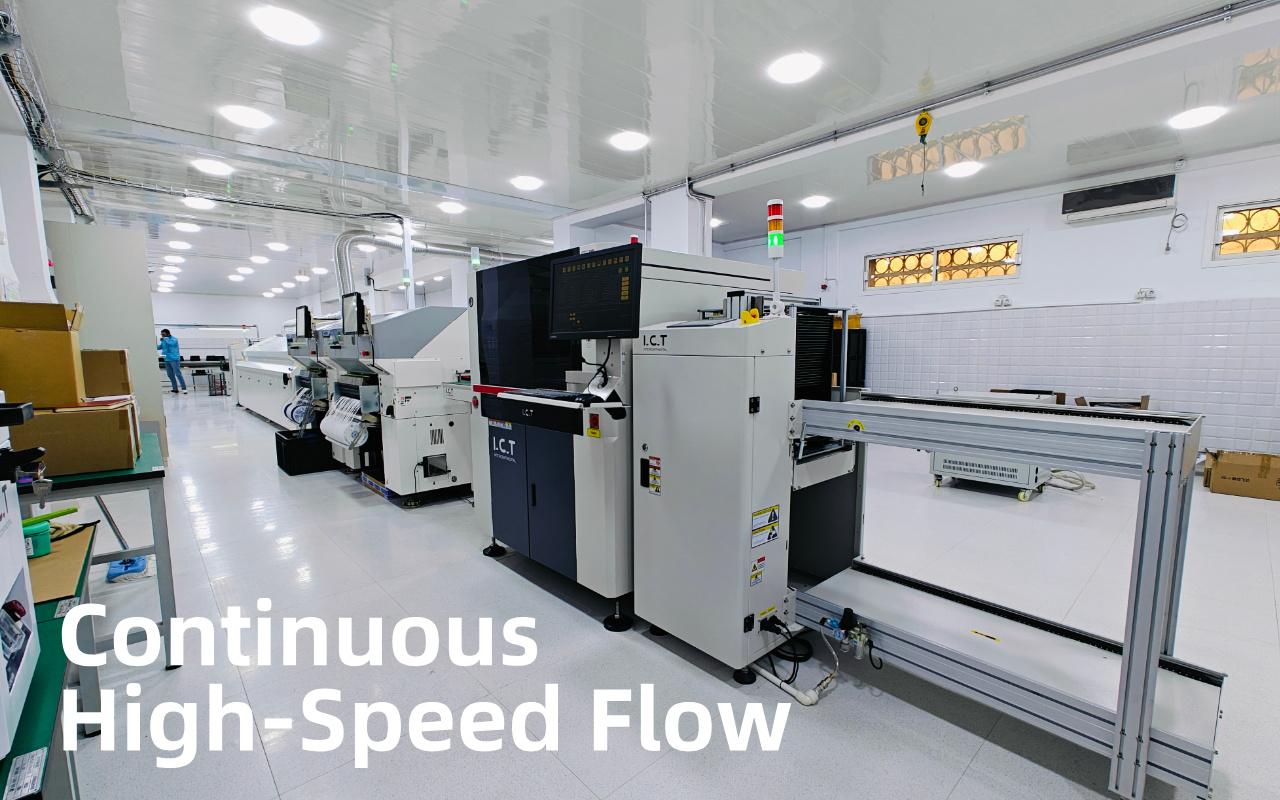

3. طرح بندی درون خطی - برای جریان ثابت و با سرعت بالا طراحی شده است

یک طرح SMT درون خطی، همه ماشین ها را به یک مسیر تولید واحد و پیوسته متصل می کند. قدرت اصلی آن در سرعت و ریتم نهفته است. زمانی که شرایط تولید پایدار و قابل پیش بینی باشد، پیکربندی های درون خطی می توانند توان عملیاتی بسیار بالایی را با حداقل حمل و نقل مواد و جریان فرآیند تمیز ارائه دهند.

به همین دلیل است که طرح‌بندی‌های درون خطی به طور گسترده در محیط‌هایی که تنوع محصول محدود است و دوره‌های تولید طولانی است، استفاده می‌شود. تحت شرایط مناسب، آنها کارآمد، آسان برای درک، و قادر به خروجی چشمگیر هستند.

3.1 اصل اصلی: یک مسیر تولید مداوم

در یک طرح بندی درون خطی، PCB ها مستقیماً از چاپ خمیر لحیم کاری به سمت قرار دادن، جریان مجدد و بازرسی بدون وقفه عمدی در جریان حرکت می کنند. نوار نقاله ها به طور محکم به هم متصل هستند و هر فرآیند بلافاصله به مرحله بعدی منتقل می شود.

این حرکت بدون وقفه، جابجایی دستی را به حداقل می رساند و می تواند زمان چرخه را در زمانی که خط به خوبی متعادل است کاهش دهد. تا زمانی که هر فرآیند در یک محدوده عملکرد باریک عمل می کند، خط مانند یک ماشین واحد عمل می کند و تخته ها را با سرعتی ثابت و با تغییرات کمی به پیش می برد.

اثربخشی این مدل کاملاً به تعادل و ثبات بستگی دارد.

3.2 چرا سکوهای قرارگیری با سرعت بالا در چیدمان های درون خطی بهترین عملکرد را دارند

طرح‌بندی‌های درون خطی به‌طور طبیعی با نقاط قوت پلت‌فرم‌های قرارگیری با سرعت بالا هماهنگ هستند. ماشین‌های تولیدکنندگانی مانند JUKI و Hanwha به گونه‌ای طراحی شده‌اند که به طور مداوم با توان عملیاتی بالا کار کنند و قطعات را با سرعت کامل و با حداقل وقفه تغذیه کنند.

هنگامی که انواع محصول برای دوره های طولانی بدون تغییر باقی می مانند، جریان مواد ثابت یک خط خطی به این پلت فرم ها اجازه می دهد تا نزدیک به پوشش عملکرد بهینه خود عمل کنند. فرکانس جابجایی کم است، تنظیمات فیدر ثابت باقی می‌مانند و سرعت قرار دادن به یک مزیت واقعی تبدیل می‌شود تا یک مشخصات نظری.

در این سناریو، طرح‌بندی‌های درون خطی می‌توانند حداکثر خروجی را با کنترل خط نسبتا ساده ارائه دهند.

3.3 ریسک ساختاری: یک توقف می تواند کل خط را منجمد کند

همان کوپلینگ محکم که سرعت بالا را امکان پذیر می کند یک خطر اساسی را نیز به همراه دارد. از آنجایی که همه ماشین‌ها مستقیماً به هم متصل هستند، توقف در هر نقطه فرآیند بلافاصله در کل خط پخش می‌شود.

یک خطای فیدر، تعمیر و نگهداری معمول، یا یک تنظیم جزئی در یک دستگاه می تواند کل خط را متوقف کند. بافرها حفاظت محدودی را در این پیکربندی ارائه می دهند، زیرا جداسازی فیزیکی یا منطقی کمی بین فرآیندها وجود دارد. همانطور که پیچیدگی تولید افزایش می یابد، حتی وقفه های کوچک و مکرر می تواند به طور قابل توجهی بر راندمان کلی تأثیر بگذارد.

این آسیب‌پذیری ساختاری در کارخانه‌هایی با ترکیب محصول بالا، تغییرات مکرر یا تحمل محدود برای زمان خرابی بیشتر می‌شود - شرایطی که بسیاری از عملیات‌ها تنها پس از مدتی کارکرد خط با آن‌ها مواجه می‌شوند.

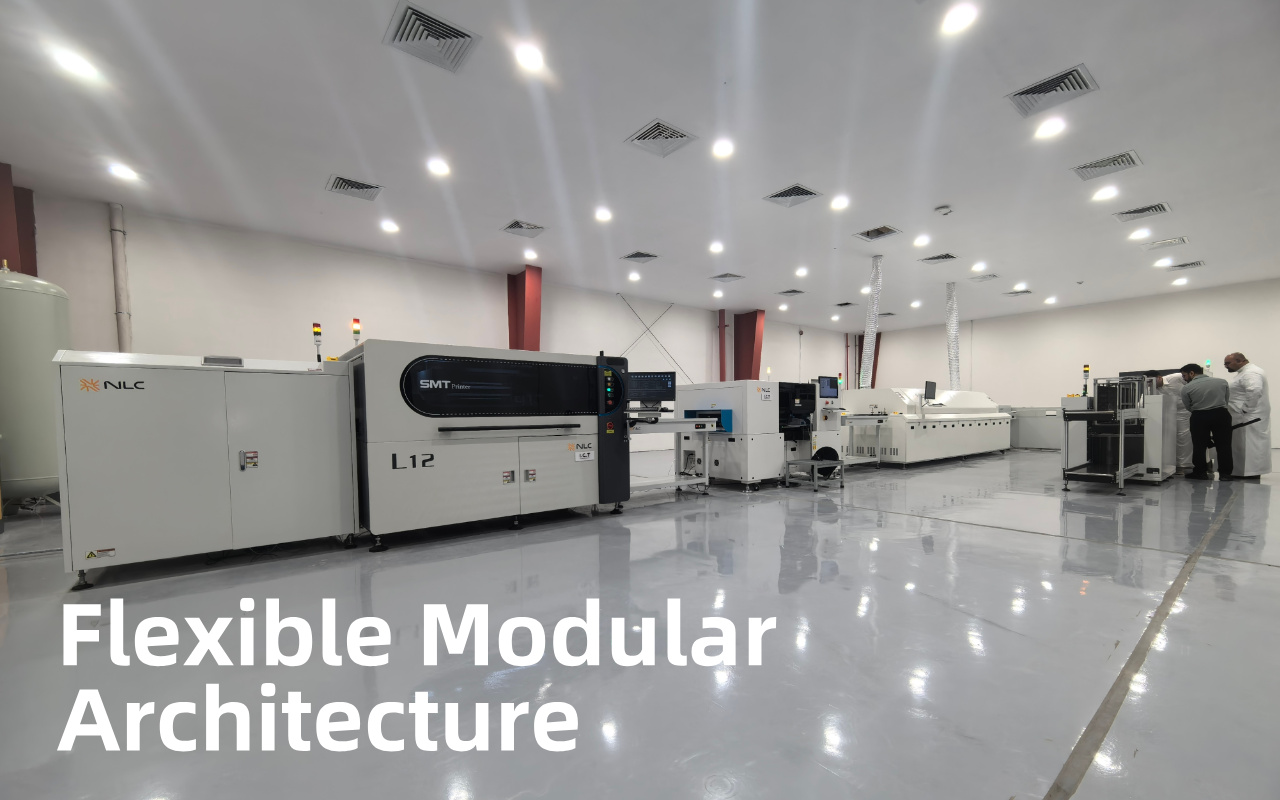

4. طرح مدولار - طراحی شده برای تغییر و انعطاف پذیری

طرح بندی خط SMT مدولار، خط تولید را به چند بخش کاربردی تقسیم می کند که توسط نوار نقاله های کوتاه یا واحدهای بافر به هم متصل می شوند. برخلاف طرح‌بندی‌های درون خطی که به صورت یک سیستم پیوسته عمل می‌کنند، پیکربندی‌های مدولار برای تحمل تغییرات طراحی شده‌اند. هر بخش با درجه‌ای از استقلال عمل می‌کند و به خط اجازه می‌دهد تا مزاحمت‌ها را بدون توقف فوری، جذب کند.

این فلسفه طراحی، انعطاف پذیری را بر سرعت مطلق اولویت می دهد. با تکامل شرایط تولید، طرح‌بندی‌های مدولار ساختار بخشنده‌تری را ارائه می‌کنند که می‌تواند بدون تعادل مجدد ثابت سازگار شود.

4.1 اصل اصلی: بخش های فرآیند نیمه مستقل

در یک طرح بندی مدولار، چاپ خمیر لحیم کاری، قرار دادن، جریان مجدد و بازرسی به عنوان ماژول های فرآیند متمایز در نظر گرفته می شود. این ماژول‌ها به هم مرتبط هستند، اما محکم بسته نشده‌اند. هنگامی که مشکلی در یک بخش رخ می دهد - مانند تنظیم فیدر یا تنظیم بازرسی - تأثیر روی بقیه خط محدود می شود.

بافرهای بین ماژول ها به طور موقت PCB ها را در حین رفع مشکل نگه می دارند و به فرآیندهای بالادستی اجازه می دهند به اجرا ادامه دهند. این جداسازی از ایجاد اختلالات کوچک در کل خط و تبدیل رویدادهای جزئی به توقف کامل تولید جلوگیری می کند.

با گذشت زمان، این ساختار نیمه مستقل به طور قابل توجهی پایداری عملیاتی را بهبود می بخشد، به ویژه در محیط هایی با تنظیمات مکرر.

4.2 چگونه بافرها و نوار نقاله های کوتاه از پایداری خط محافظت می کنند

بافرها در یک چیدمان مدولار بیشتر از تابلوهای فروشگاهی انجام می دهند. آنها به عنوان ضربه گیر برای سیستم تولید عمل می کنند. وقفه های کوتاه در پایین دست دیگر باعث خاموش شدن فوری بالادست نمی شود و بازیابی پس از توقف سریعتر و قابل پیش بینی تر است.

نوار نقاله های کوتاه بین ماژول ها نیز نقش مهمی دارند. آنها جداسازی فیزیکی بین فرآیندها را ساده می‌کنند و قرار دادن، برداشتن یا تغییر موقعیت تجهیزات را بدون کارکرد مجدد کل خط آسان‌تر می‌کنند. به جای طراحی مجدد جریان مواد، تغییرات را می توان در یک ماژول واحد محلی کرد.

این ترکیبی از بافرها و اتصالات کوتاه چیزی است که به خطوط مدولار اجازه می دهد حتی زمانی که شرایط کمتر از ایده آل هستند، توان عملیاتی خود را حفظ کنند.

4.3 چرا سکوهای بازرسی مدرن به طور طبیعی در خطوط مدولار ادغام می شوند

الزامات بازرسی در طول زمان افزایش می یابد. SPI، AOI یا مراحل انتخابی اشعه ایکس اغلب با سخت‌تر شدن استانداردهای کیفیت یا افزایش پیچیدگی محصول معرفی می‌شوند. طرح‌بندی‌های مدولار ذاتاً برای این تکامل مناسب هستند.

از آنجایی که ماژول ها از طریق رابط های انعطاف پذیر به هم متصل می شوند، پلت فرم های بازرسی را می توان با کمترین اختلال اضافه یا تغییر مکان داد. سیستم‌های مدرن - مانند آن‌هایی که توسط I.CT ارائه می‌شوند - برای ادغام هموار در خطوط مدولار طراحی شده‌اند و اجازه می‌دهند مراحل بازرسی در جایی که بیشترین ارزش را ارائه می‌دهند بدون نیاز به بازسازی کامل خط وارد شوند.

در نتیجه، ارتقاء بازرسی در پیکربندی‌های مدولار معمولاً به زمان خرابی و تلاش مهندسی بسیار کمتری نسبت به طرح‌بندی‌های درون خطی با جفت‌شده محکم نیاز دارد. AOI یکی از متداول‌ترین مراحل بازرسی است که به دلیل تکامل الزامات محصول، به‌ویژه زمانی که انواع بیشتری را معرفی می‌کنید، قوانین کار سخت‌تر یا دروازه‌های کیفیت خاص مشتری را معرفی می‌کنید. درک واضح تر از نحوه عملکرد AOI در مونتاژ PCB، تصمیم گیری در مورد مکان های اتصال مدولار و ظرفیت بافر را از ابتدا آسان تر می کند.

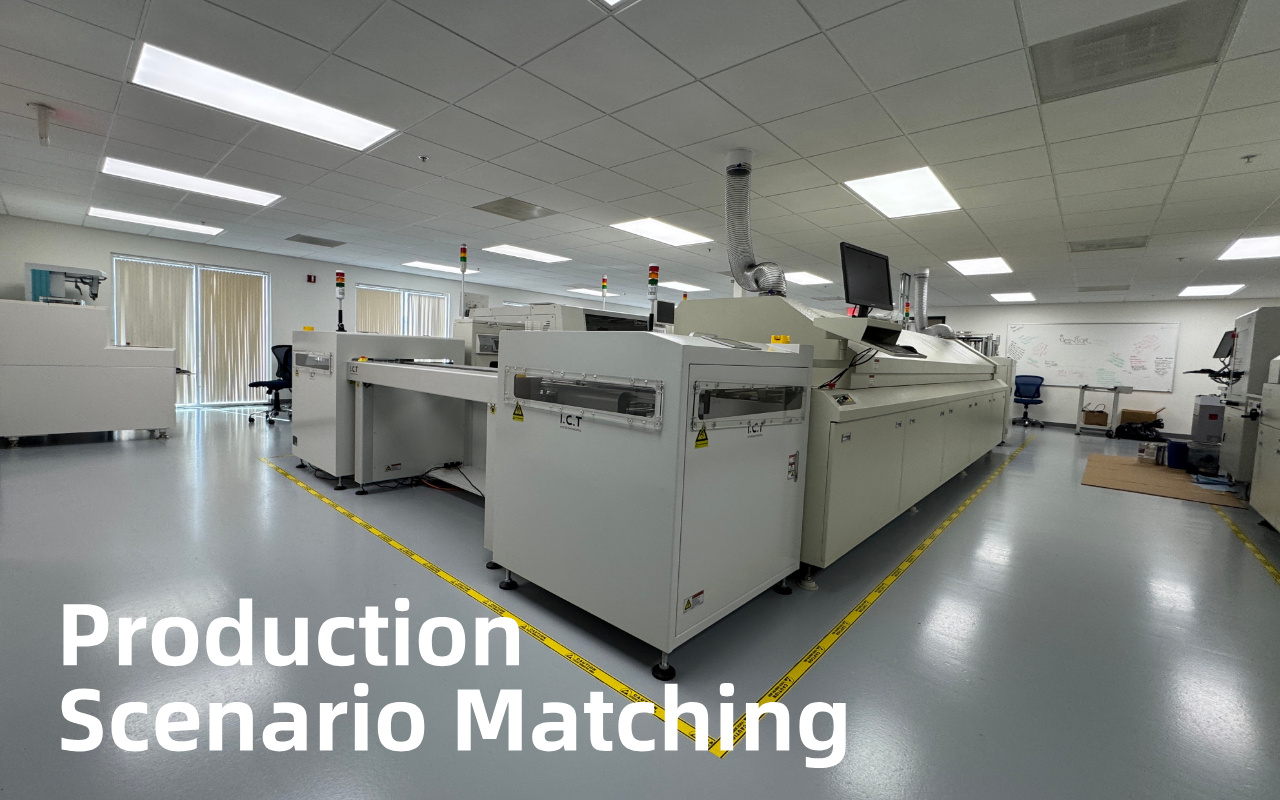

5. سناریوهای دنیای واقعی: کدام چیدمان متناسب با کارخانه شماست؟

هیچ طرح بندی خط SMT به طور کلی 'درست' وجود ندارد. انتخاب درست بستگی به این دارد که کارخانه شما در حال حاضر چگونه کار می کند - و اینکه چگونه ممکن است در چند سال آینده تغییر کند. نگاه کردن به سناریوهای تولید واقعی، تفاوت بین طرح‌بندی‌های درون خطی و مدولار را بسیار واضح‌تر از مقایسه‌های انتزاعی می‌کند.

5.1 تولید با ترکیب بالا و کم حجم

محیط های با ترکیب بالا و حجم کم فشار ثابتی بر انعطاف پذیری خط وارد می کنند. تغییرات مکرر محصول، اندازه‌های مختلف برد و مجموعه‌های اجزای متنوع، کارایی تغییر را بسیار مهم می‌سازد.

در این شرایط، چیدمان های مدولار معمولا عملکرد بهتری دارند. تیم‌ها می‌توانند فیدرها را آماده کنند، برنامه‌ها را تنظیم کنند یا تنظیمات بازرسی را در یک ماژول تنظیم کنند، در حالی که سایر بخش‌ها به کار خود ادامه می‌دهند. زمان خاموشی به جای جهانی، محلی است. در مقابل، طرح‌بندی‌های درون خطی، اغلب به توقف‌های تمام خط برای تغییر نیاز دارند، و وظایف راه‌اندازی کوتاه را به تلفات تولیدی طولانی تبدیل می‌کنند.

با افزایش تنوع محصول، این تفاوت در تولید روزانه به طور فزاینده ای قابل مشاهده می شود.

5.2 پایداری تولید با حجم بالا

زمانی که تولید بر روی یک یا دو محصول با اجرای طولانی و بدون وقفه متمرکز شود، طرح‌بندی‌های درون خطی قدرت خود را نشان می‌دهند. جریان پیوسته هندلینگ را به حداقل می‌رساند و می‌توان خط را برای حداکثر توان متعادل کرد.

در این سناریو، پلت فرم‌های قرارگیری با سرعت بالا مانند Hanwha نزدیک به شرایط بهینه خود عمل می‌کنند. تغییرات نادر هستند، تنظیمات فیدر ثابت باقی می‌مانند و هزینه هر برد مونتاژ شده معمولاً کمتر از طرح‌بندی‌های تقسیم‌بندی‌شده‌تر است.

زمانی که تغییرپذیری عمداً خارج از سیستم باشد، Inline بهترین عملکرد را دارد. بسیاری از برنامه‌های لوازم الکترونیکی مصرفی به اجرای پایدار با حجم بالا پاداش می‌دهند، جایی که زمان کار، ثبات تاکت و هزینه هر برد بر مدل تصمیم‌گیری غالب است. اگر این به واقعیت تولید شما شباهت دارد، مرور نحوه تعیین خطوط SMT برای لوازم الکترونیکی مصرفی می‌تواند به شما کمک کند تا تأیید کنید که آیا طرح‌بندی درون خطی در مقیاس حجم کارآمد باقی می‌ماند یا خیر.

5.3 محیط های اروپایی و پرهزینه کار

در مناطقی با هزینه های نیروی کار بالا، زمان توقف به سرعت گران می شود. هنگامی که یک خط متوقف می شود، اپراتورها، تکنسین ها و سرپرستان اغلب در حالت بیکار منتظر می مانند تا مشکلات حل شود.

طرح‌بندی‌های مدولار با محدود کردن دامنه توقف‌ها به کاهش این هزینه پنهان کمک می‌کنند. تعمیر و نگهداری، تنظیمات یا مشکلات جزئی در یک ماژول لزوماً کل خط را متوقف نمی کند. از سوی دیگر، طرح‌بندی‌های درون خطی، تعادل و قابلیت اطمینان تقریباً کامل را می‌طلبد تا از زمان پرهزینه بیکاری در کل نیروی کار جلوگیری شود.

برای بسیاری از کارخانه‌های اروپایی، این انعطاف‌پذیری می‌تواند از ملاحظات صرفا سرعت بیشتر باشد. در اروپا، تصمیمات چیدمان اغلب نه تنها بر اساس هزینه نیروی کار، بلکه بر اساس قابلیت اطمینان و انتظارات حسابرسی – به ویژه برای برنامه های خودرویی و صنعتی – انجام می شود.

اگر به سمت تولید با قابلیت اطمینان بالاتر می‌روید، برنامه‌ریزی خط SMT برای الکترونیک خودرو زمینه مفیدی را در این زمینه فراهم می‌کند که چرا گسترش بازرسی، قابلیت ردیابی و ثبات فرآیند تمایل به شکل‌دهی به استراتژی طرح‌بندی اولیه دارد.

5.4 برنامه ریزی برای افزودن AOI، SPI یا اشعه ایکس در 2 تا 3 سال آینده

الزامات بازرسی به ندرت ثابت می ماند. در بسیاری از کارخانه ها، اولین مرحله بازرسی که اضافه یا ارتقا می یابد، بازرسی خمیر لحیم کاری است، زیرا از عیوب پایین دستی جلوگیری می کند و حلقه های دوباره کاری را کاهش می دهد. درک اینکه چگونه ماشین‌های SPI در خطوط SMT معمولاً قرار می‌گیرند و مورد استفاده قرار می‌گیرند به شما کمک می‌کند پیش‌بینی کنید که آیا طرح‌بندی شما مراحل بازرسی جدید را به‌طور تمیز می‌پذیرد یا بعداً مجبور به انجام دوباره کاری می‌شود. با سخت تر شدن استانداردهای کیفیت و پیچیده تر شدن محصولات، مراحل اضافی SPI، AOI یا اشعه ایکس اغلب معرفی می شوند.

طرح‌بندی‌های مدولار ذاتاً برای این تکامل مناسب‌تر هستند. فضای بافر موجود و اتصالات قابل انعطاف به تجهیزات بازرسی اجازه می دهد تا با اختلال محدود اضافه یا تغییر مکان دهند. طرح‌بندی‌های درون خطی ممکن است به بازسازی قابل توجه نوار نقاله و تعادل مجدد خط برای تطبیق با ماشین‌های جدید نیاز داشته باشد و بهبود کیفیت را به پروژه‌های مهندسی بزرگ تبدیل کند.

اگر گسترش بازرسی بخشی از برنامه میان مدت شما باشد، انعطاف پذیری چیدمان به یک عامل تعیین کننده تبدیل می شود.

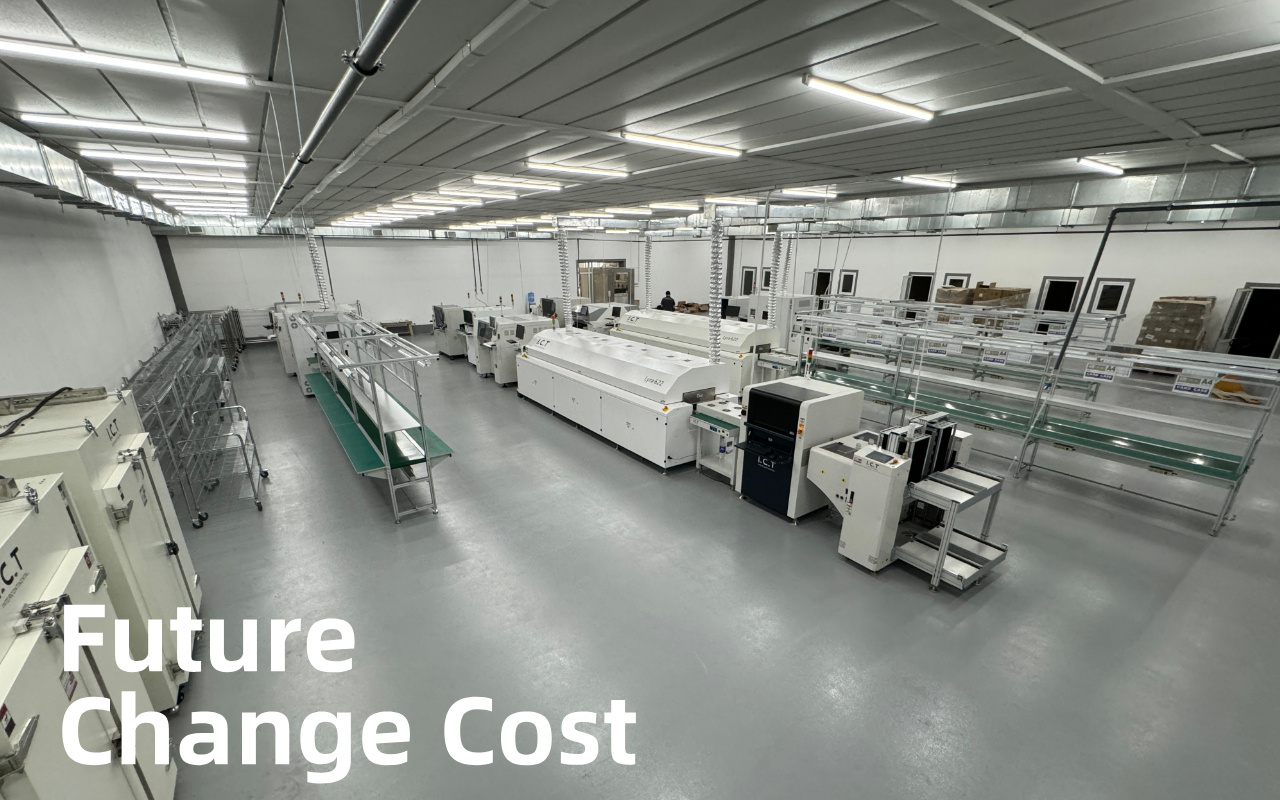

6. هزینه پنهانی که اکثر تیم ها دست کم می گیرند: گسترش و تغییرات خط

وقتی تیم‌ها طرح‌بندی‌های خط SMT را مقایسه می‌کنند، تمرکز اغلب بر سرمایه‌گذاری اولیه و سرعت نصب است. چیزی که اغلب دست کم گرفته می شود این است که تغییرات آتی چقدر هزینه خواهد داشت – از نظر زمان، نیروی کار و خروجی از دست رفته. تصمیمات چیدمان تعیین می کند که آیا توسعه و اصلاح، تنظیمات معمولی هستند یا پروژه های مخربی که هفته ها ظرفیت تولید را مصرف می کنند.

همانطور که برای توسعه برنامه ریزی می کنید، فکر کردن فراتر از حرکت تجهیزات فیزیکی کمک می کند. بسیاری از کارخانه ها نیز برای بلوغ اتوماسیون بالاتر آماده می شوند، جایی که داده ها، قابلیت ردیابی و کنترل تطبیقی ​​بخشی از استراتژی تولید می شوند. اگر در حال بررسی این هستید که ساخت چراغ خاموش در عمل چگونه به نظر می رسد - و چه چیزی از معماری خط شما می خواهد - این ارزش به عنوان بخشی از تصمیم بلندمدت چیدمان شما را بررسی می کند.

در طول عمر یک کارخانه، این هزینه های پنهان اغلب از تفاوت قیمت اصلی بین گزینه های چیدمان بیشتر می شود.

6.1 افزودن یک ماشین: مقایسه زمان و هزینه

اضافه کردن یک ماشین تنها یک نیاز رایج است، چه برای بازرسی اضافی، چه بافر یا کاهش ظرفیت. در طرح‌بندی‌های درون خطی، این معمولاً شامل بریدن نوار نقاله‌ها، جابجایی چندین ماشین و متعادل کردن مجدد کل جریان است. حتی یک تغییر خوب برنامه ریزی شده می تواند منجر به چند روز یا گاهی هفته ها تعطیلی شود.

در طرح‌بندی‌های مدولار، ماشین‌های جدید به عنوان بخش‌های اضافی اضافه می‌شوند. ماژول های موجود تا حد زیادی دست نخورده باقی می مانند و ادغام بومی سازی شده است. در بسیاری از موارد، نصب و راه‌اندازی را می‌توان در عرض چند ساعت تکمیل کرد و به تولید اجازه می‌دهد تا به سرعت با حداقل تلفات توان از سر گرفته شود.

این تفاوت نظری نیست - مستقیماً در برنامه‌های تحویل و تعهدات مشتری ظاهر می‌شود.

6.2 تغییر موقعیت چاپگرها یا فرهای جریان مجدد سالها بعد

تجهیزات بزرگ مانند چاپگرها و اجاق‌های جریان مجدد از جمله سخت‌ترین عناصر برای جابه‌جایی هستند. در پیکربندی‌های درون خطی، جابجایی یکی از این ماشین‌ها اغلب مستلزم قطع اتصال چندین فرآیند بالادستی و پایین‌دستی، تراز کردن مجدد نوار نقاله‌ها و بازگرداندن تعادل خط از ابتدا است.

طراحی های مدولار با جداسازی تجهیزات اصلی در بخش های تعریف شده، این تاثیر را کاهش می دهد. یک چاپگر یا اجاق را می توان بدون اجبار به قطع کامل خط تغییر موقعیت یا تعویض کرد. نیازهای نیروی کار کمتر است، راه اندازی مجدد سریعتر است و خطر ایجاد بی ثباتی جدید به میزان قابل توجهی کاهش می یابد.

همانطور که کارخانه ها تکامل می یابند، این انعطاف پذیری به طور فزاینده ای ارزشمند می شود. جابجایی اجاق‌های جریان مجدد نه تنها از نظر فیزیکی دشوار است، بلکه زمانی که به سمت قابلیت ردیابی و یکپارچه‌سازی کارخانه‌ای هوشمند حرکت می‌کنید، به گره‌های داده اصلی تبدیل می‌شوند.

اگر نقشه راه شما شامل کنترل دستور العمل، نظم و انضباط پروفایل و اتصال است، درک یکپارچه سازی جریان مجدد صنعت 4.0 به شما کمک می کند تا ارزیابی کنید که آیا طرح شما از ارتقاء تمیز پشتیبانی می کند بدون تغییر ساختار خط اصلی.

6.3 ارتقاء سرعت قرار دادن بدون بازسازی خط

فناوری جایگذاری ثابت نمی ماند. هنگامی که پلتفرم‌های با سرعت یا دقت بالاتر در دسترس قرار می‌گیرند، بسیاری از کارخانه‌ها می‌خواهند به‌جای بازسازی کل خط، به‌صورت تدریجی ارتقا پیدا کنند.

در طرح‌بندی‌های درون خطی به‌هم‌پیوسته، ارتقا به پلت‌فرم‌های قرارگیری سریع‌تر - مانند مدل‌های جدیدتر JUKI یا Hanwha - اغلب باعث می‌شود که تعادل خط دوباره ارزیابی شود. فرآیندهای پایین دستی ممکن است نیاز به ارتقاء همزمان داشته باشند تا از تنگناهای جدید، افزایش هزینه و اختلال جلوگیری شود.

طرح‌بندی‌های مدولار امکان یک رویکرد مرحله‌ای را فراهم می‌کنند. یک ماژول قرار دادن را می توان ابتدا ارتقا داد در حالی که بخش های دیگر با سرعت موجود خود به کار خود ادامه می دهند. سرمایه گذاری در طول زمان پخش می شود و بهبود عملکرد بدون بی ثبات کردن کل خط ارائه می شود.

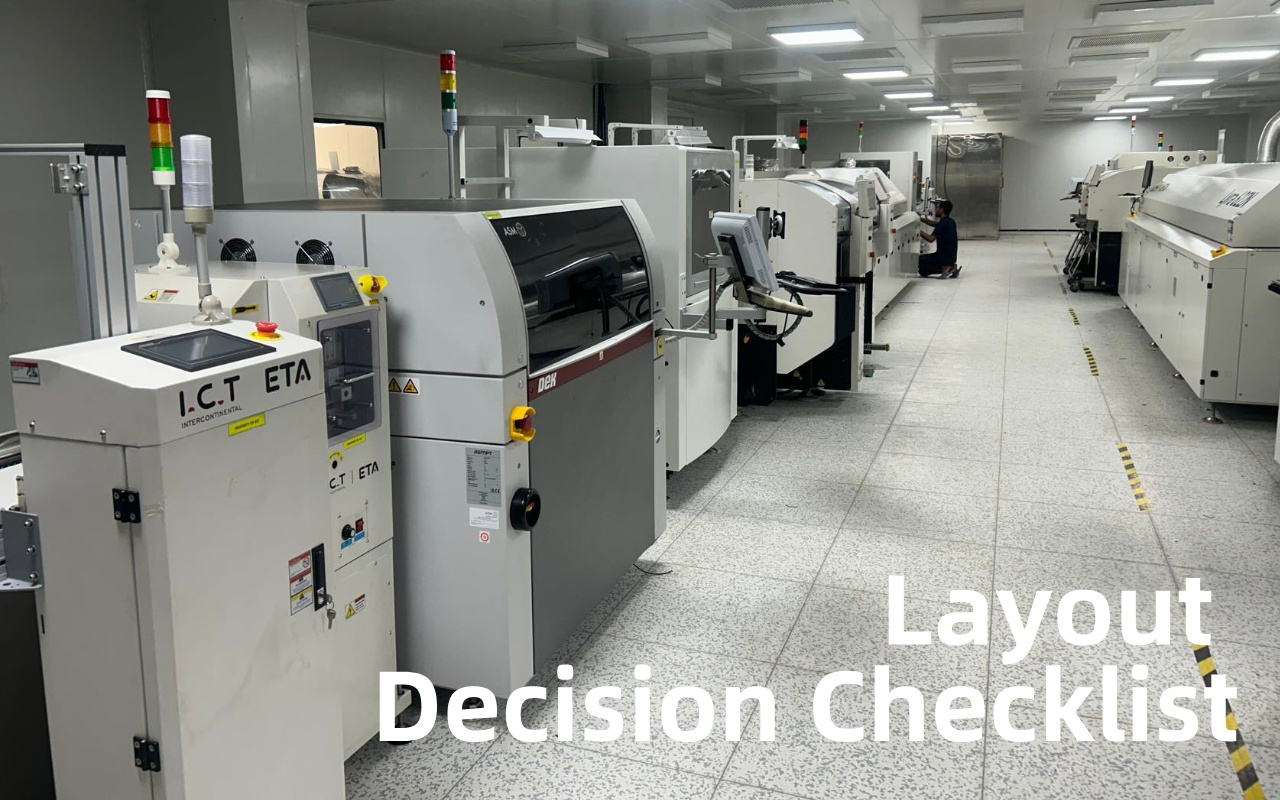

7. یک چک لیست عملی 5 نقطه ای قبل از اینکه تصمیم بگیرید

قبل از متعهد شدن به طرح بندی خط SMT، عقب نشینی کنید و وضعیت خود را صادقانه ارزیابی کنید. این چک لیست طراحی شده است تا به شما کمک کند نیازهای عملیاتی واقعی خود را با نقاط قوت و خطرات هر گزینه طرح بندی مقایسه کنید. هیچ پاسخ درست یا غلطی وجود ندارد - فقط انتخاب‌های ایمن‌تر و خطرناک‌تر بر اساس شرایط شما.

7.1 تنوع محصول و فرکانس تغییر

با ترکیب محصول خود شروع کنید. اگر تخته‌های مختلف زیادی را در دسته‌های کوچک مونتاژ می‌کنید و محصولات را مرتباً تغییر می‌دهید، طرح‌بندی‌های مدولار معمولاً حاشیه عملیاتی ایمن‌تری را فراهم می‌کنند. تغییرات را می توان جدا کرد، و کار راه اندازی همیشه نیازی به توقف کل خط ندارد.

اگر تولید شما روی تعداد کمی از محصولات با اجرای طولانی و بدون وقفه متمرکز باشد، طرح‌بندی‌های درون خطی می‌توانند عملکرد بسیار خوبی داشته باشند. کلید ثبات است. هرچه تنوع بیشتری را معرفی کنید، استرس بیشتری روی یک خط محکم جفت شده وارد می کنید.

7.2 انتظارات ثبات حجم

در مرحله بعد، در نظر بگیرید که حجم تولید شما در سال های آینده چقدر پایدار خواهد بود. طرح‌بندی‌های درون خطی زمانی مؤثر هستند که حجم صدا در طول زمان قابل پیش‌بینی و متعادل باشد. آنها ثبات را با راندمان بالا پاداش می دهند.

اگر تقاضا نامشخص است، در حال رشد است، یا انتظار می رود به سمت یک ترکیب محصول بالاتر حرکت کند، طرح بندی های مدولار این تغییرات را با ظرافت بیشتری مدیریت می کنند. آنها اجازه می دهند ظرفیت و فرآیند تنظیمات را بدون نیاز به طراحی مجدد کامل خط انجام دهند.

7.3 تحمل بودجه برای تغییرات خط آینده

تصمیمات چیدمان همچنین نشان دهنده میزان انعطاف پذیری شما از لحاظ مالی است. اگر تحمل محدودی برای خرابی های آینده، هزینه های جابجایی یا کارهای مهندسی مکرر دارید، طرح های مدولار کمک می کند تا این هزینه ها در طول عمر کارخانه به حداقل برسد.

اگر مایل به سرمایه‌گذاری بیشتر از قبل هستید و انتظار کمی برای اصلاحات دارید، طرح‌بندی‌های درون خطی ممکن است هزینه کمتری را برای هر برد در شرایط پایدار ارائه دهند. مبادله بعداً انعطاف پذیری را کاهش می دهد.

7.4 تعداد مراحل بازرسی برنامه ریزی شده

الزامات بازرسی به ندرت در طول زمان کاهش می یابد. اگر نقشه راه شما شامل چندین مرحله AOI، SPI یا اشعه ایکس باشد - چه در حال حاضر یا در آینده نزدیک - طرح‌بندی‌های مدولار یکپارچه‌سازی را ساده کرده و اختلال را کاهش می‌دهند.

اگر نیازهای بازرسی حداقل باشد و بعید است که گسترش یابد، طرح‌بندی‌های درون خطی ساده و کارآمد باقی می‌مانند. هرچه بازرسی بیشتری اضافه کنید، انعطاف پذیری چیدمان ارزشمندتر می شود.

7.5 تجربه تیمی با توقف خط و تغییر سریع

در نهایت، تجربه تیم خود را ارزیابی کنید. طرح‌بندی‌های درون خطی به عملیات منظم، عیب‌یابی سریع و اجرای کارآمد تغییر نیاز دارند. تیم هایی با کنترل فرآیند قوی و روال های واضح می توانند در این محیط ها موفق شوند.

اگر تیم شما تجربه کمتری در مدیریت توقف‌های مکرر یا تغییرات پیچیده دارد، طرح‌بندی‌های مدولار ساختار بخشنده‌تری را ارائه می‌کنند. آنها تأثیر خطای انسانی را کاهش می دهند و در صورت بروز مشکلات، بازیابی را سریعتر انجام می دهند.

8. خلاصه دروس کلیدی

چیدمان درون خطی در اجراهای پایدار و با حجم بالا با جریان مداوم و قرارگیری با سرعت بالا مانند JUKI و Hanwha برتری دارد. چیدمان ماژولار انعطاف پذیری بهتری را برای تغییرات، ترکیب بالا با حجم کم و توسعه های آینده با ادغام آسان تر بازرسی ICT و بافرها ارائه می دهد. انتخاب مناسب به ترکیب محصول، ثبات حجم، برنامه‌های بازرسی و تحمل هزینه‌های تغییر آینده بستگی دارد - نه فقط فضای اولیه یا قیمت. از چک لیست 5 نقطه ای برای مطابقت با وضعیت واقعی خود استفاده کنید و بعداً از دوباره کاری پرهزینه خودداری کنید.

برای بررسی طرح بندی رایگان یا کمک به انتخاب پیکربندی مناسب برای خط بعدی SMT خود، با تیم ما در market@smt11.com تماس بگیرید.

9. سوالات متداول (سؤالات متداول)

9.1 آیا می توانم با Inline شروع کنم و بعداً به مدولار تغییر دهم؟

بله، اما گران و کند است. خطوط درون خطی اتصالات محکمی دارند، بنابراین تغییر به مدولار به معنای برش نوار نقاله ها، اضافه کردن بافرها و متعادل کردن مجدد همه چیز است. بسیاری از کارخانه ها ماه ها وقت می گذرانند و در طول تغییر تولید خود را از دست می دهند. اگر فکر می‌کنید انعطاف‌پذیری بعدا اهمیت خواهد داشت، بهتر است از همان ابتدا ماژولار را انتخاب کنید. تبدیل‌های درون خطی به مدولار معمولاً هزینه بیشتری نسبت به ساخت ماژولار دارند زیرا برای برخی از کارها دو برابر هزینه پرداخت می‌کنید.

9.2 آیا ساخت ماژولار همیشه در ابتدا گرانتر است؟

نه همیشه. مدولار در شروع به نوار نقاله و بافر بیشتری نیاز دارد، بنابراین هزینه اولیه بسته به طول خط می تواند 10 تا 30 درصد بیشتر باشد. اما این لاین فقط در صورتی در پول صرفه جویی می کند که هرگز چیز زیادی را تغییر ندهید. وقتی بعداً ماشین‌ها یا محصولاتی را اضافه می‌کنید، ماژولار معمولاً به سرعت بازپرداخت می‌کند زیرا تغییرات هزینه و زمان کمتری دارند. در کارخانه های با مخلوط بالا یا در حال رشد، هزینه کل مدولار در طی 3 تا 5 سال اغلب کمتر است.

9.3 وقتی از هر دو دستگاه JUKI و Hanwha استفاده می کنم، کدام چیدمان بهتر است؟

هر دو در هر طرح کار می کنند زیرا JUKI و Hanwha با کیفیت هستند. Inline برای صداهای پایدار و با حجم بالا مناسب است زیرا سرعت آنها با جریان پیوسته مطابقت دارد. اگر تنظیمات را اغلب تغییر دهید، ماژولار بهتر است - تنظیمات یا سرعت های مختلف فیدر می توانند مستقل تر اجرا شوند. بسیاری از کارخانه ها هر دو برند را در خطوط مدولار با موفقیت با استفاده از بافر ترکیب می کنند تا تفاوت های جزئی سرعت را متعادل کنند.

9.4 چه می شود اگر فضای کارخانه من بسیار کوچک باشد - آیا این من را مجبور به انتخاب Inline می کند؟

فضای کوچک به سمت داخل فشار می آورد زیرا از یک مسیر مستقیم و نوار نقاله کمتر استفاده می کند. اما ماژولار می‌تواند فضاهای کوچک را با بافرهای کوتاه‌تر و بخش‌های فشرده نیز جا دهد. اگر فضا بسیار تنگ است و انتظار تغییرات کمی دارید، Inline عملی است. اگر اضافه کردن بازرسی یا محصولات را پیش‌بینی می‌کنید، ماژولار حتی در مناطق کوچک با اجتناب از اختلالات بزرگ بعداً ارزش بیشتری ارائه می‌دهد.

9.5 من واقعاً به چه مقدار طول نوار نقاله بافر در یک خط مدولار نیاز دارم؟

طول بافر به طولانی ترین توقف مورد انتظار شما بستگی دارد. برای اکثر خطوط، 1 تا 2 متر در هر ایستگاه حیاتی (مانند قرار دادن یا بازرسی) برای جذب بارگیری مجدد فیدر یا گیر کردن جزئی (5 تا 15 دقیقه) کافی است. اگر توقف های طولانی مکرر دارید یا تخته های با ارزشی دارید که نمی توانید منتظر بمانید، موارد بیشتری اضافه کنید. تست با اجرای واقعی: بافر بسیار کم باعث پشتیبان گیری می شود. بیش از حد فضا را هدر می دهد با میانگین 1.5 متر شروع کنید و بعد از ماه های اول تنظیم کنید.
