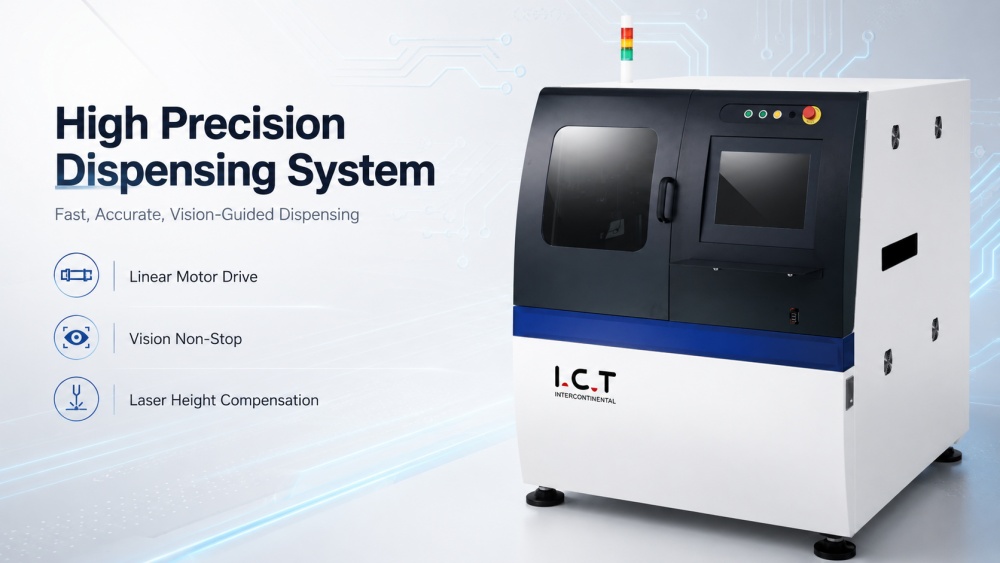

| دستگاه پخش جت خمیر لحیم کاری با دقت بالا
دستگاه پخش خمیر لحیم کاری جت ICT برای تولید SMT با حجم میکرو، سرعت بالا و با دقت بالا مهندسی شده است. از بسته های نیمه هادی، نصب برد، LED back-end، Mini-LED، هارد درایوهای رایانه شخصی، آی سی ها و برنامه های کاربردی BGA پشتیبانی می کند. درایوهای موتور خطی، اندازه گیری ارتفاع لیزری و پردازش سریع تصویر برای کنترل دقیق چسب، خمیر لحیم کاری و کم پر شدن ترکیب می شوند. جبران ارتفاع سوزن، تشخیص تاب برداشتن بستر، و تصحیح مسیر خودکار، رسوب ثابت را تضمین می کند. برای طرحهای PCB متراکم یا مینیاتوری، این دستگاه کاربرد مواد را تثبیت میکند و در عین حال مداخله دستی را کاهش میدهد، توان عملیاتی و تکرارپذیری را در محیطهای تولید SMT با اختلاط بالا و با دقت بالا کاهش میدهد.
| ویژگی دستگاه پخش خمیر لحیم جت

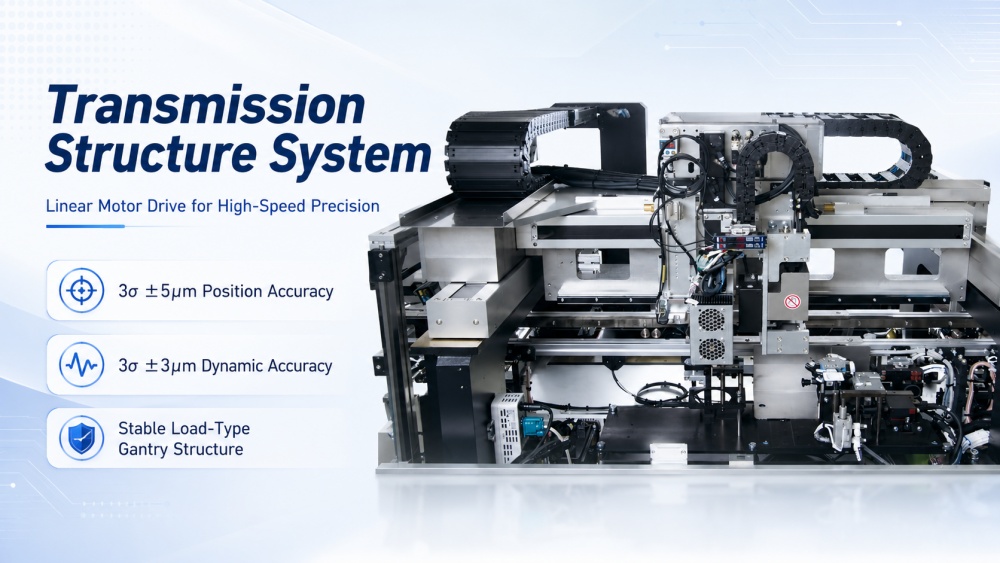

سیستم ساختار انتقال
درایو موتور خطی X/Y حرکت سریع، پایدار و دقیق را در سراسر منطقه کار ارائه می دهد. دقت رفت و برگشتی 3σ ± 5μm (محورهای X، Y، Z) و دقت دینامیکی 3σ ± 3μm (محورهای X/Y) است. ساختار دروازه ای نوع بار، پایداری را در سرعت های بالا افزایش می دهد و از قرارگیری نقطه قابل اطمینان حتی برای بردهای با چگالی بالا یا آی سی های با گام ریز اطمینان می دهد. دقت حرکت در اینجا پایه و اساس رسوب خمیر لحیم کاری قابل تکرار را تشکیل می دهد.

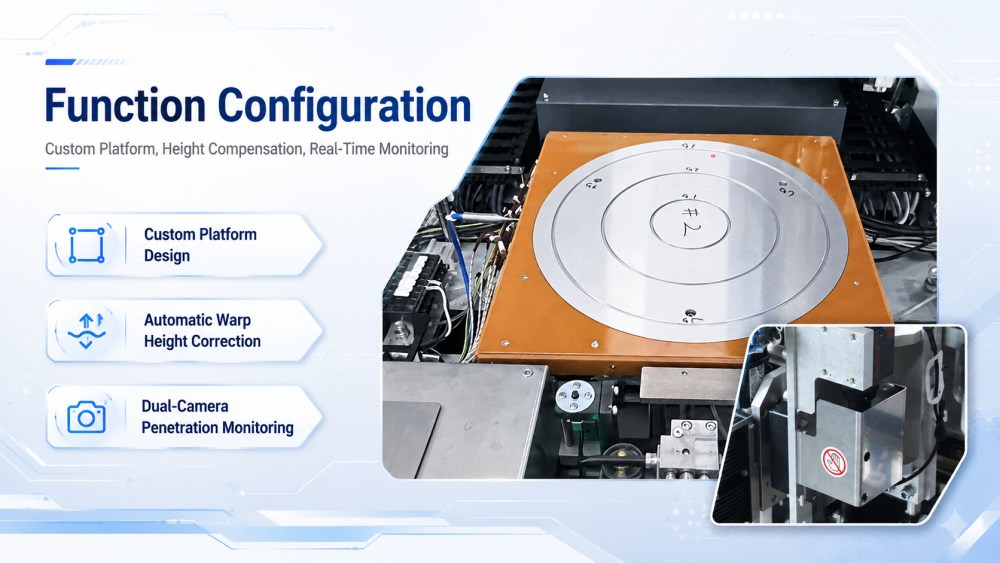

پیکربندی تابع
این سیستم با شرایط PCB واقعی سازگار می شود و با سطوح ناهموار و جابجایی جزئی اجزا تنظیم می شود. اندازه گیری PCB سه نقطه ای صفحه کار را محاسبه می کند. ارتفاع سوزن به طور خودکار جبران می شود. دوربینهای دوتایی نفوذ کمپر را در حین کار کنترل میکنند و دادهها به تنظیمات بعدی توزیع میشوند. مهندسان می توانند طرح پلت فرم، انتخاب سوپاپ و پارامترهای عملیاتی را برای مطابقت با مواد با ویسکوزیته بالا یا کم ویسکوزیته بدون ایجاد اختلال در جریان تولید پیکربندی کنند.

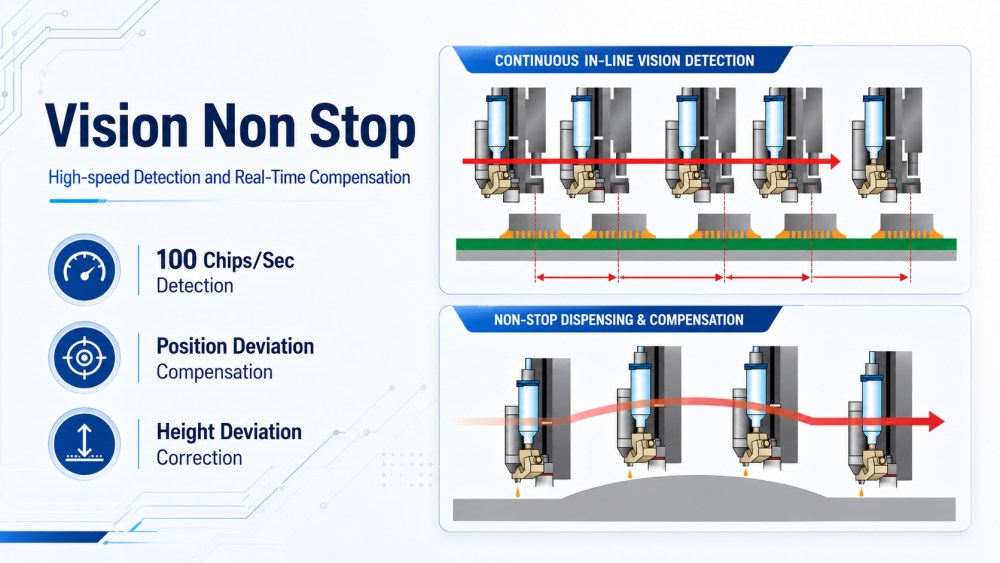

چشم انداز بدون توقف
قابلیت Vision بدون توقف امکان بازرسی مداوم با سرعت بالا را فراهم می کند. دستگاه تا 100 تراشه در ثانیه را تشخیص می دهد، به طور خودکار انحرافات موقعیت و ارتفاع را تصحیح می کند، مسیر و حجم چسب را به طور همزمان جبران می کند. محاسبات نقاط همپوشانی مواد اضافی را کاهش میدهد، و امکان اعمال دقیق نقطهای میکرو را روی IC و BGA بدون وقفه در فرآیند فراهم میکند. این تضمین می کند که عمل توزیع با تغییرات تخته بلادرنگ هماهنگ می شود.

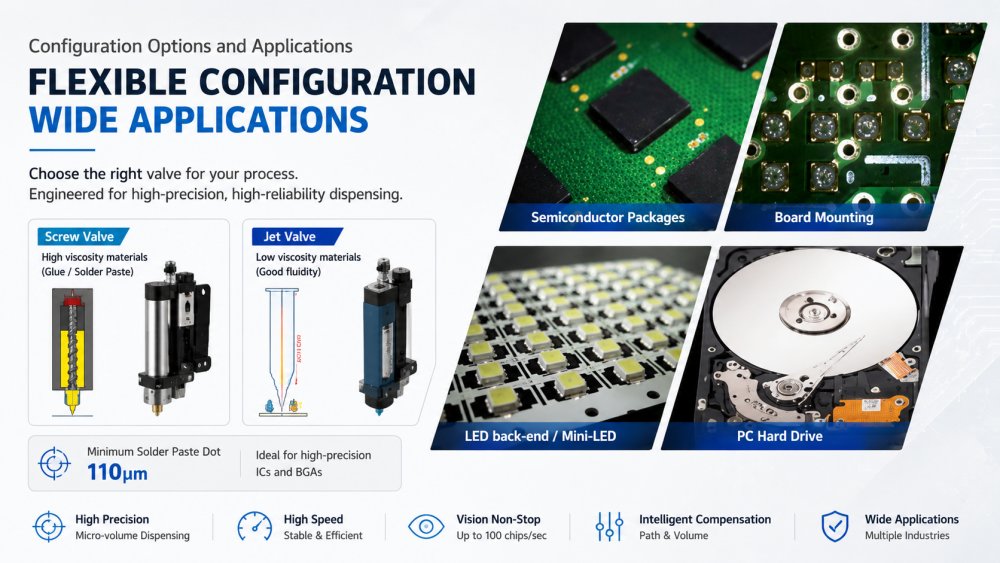

تنظیمات و برنامه های کاربردی
انواع سوپاپ ها و نازل ها را می توان با توجه به مواد انتخاب کرد: دریچه های پیچی برای چسب یا خمیر لحیم کاری با ویسکوزیته بالا، دریچه های جت برای مواد سیال. حداقل اندازه نقطه به 110μm می رسد. برنامه های کاربردی شامل بسته های نیمه هادی، نصب PCB، LED back-end، Mini-LED و هارد درایو PC می باشد. این انعطافپذیری به یک ماشین اجازه میدهد تا چندین عملیات توزیع دقیق SMT را انجام دهد و یک پلتفرم پایدار برای رسوبگذاری ریز حجم با کیفیت ثابت فراهم کند.
| مشخصات دستگاه پخش خمیر لحیم کاری:
| ICT-HD330 | سیستم توزیع مدار چاپی SMT با دقت بالا |
| حداکثر اندازه PCB | 50 * 70 ~ 250 * 330 میلی متر |
| رانندگی کنید | موتور خطی |
| دقت تکرارپذیری X/Y- 3 سیگما | ± 5μm |
| حداکثر سرعت X / Y | 1500 میلی متر در ثانیه |
| شتاب | 1.5G |
| پردازش تصویر-دوربین دیجیتال-اتومات | تکرارپذیری | ± 1μm |
| دقت | حداکثر: 0.03 ثانیه در نقطه |
| تراز | S |
| چیپ استاد | S |
| علامت بد | S |
| دقت تکرارپذیری | S |
| CCD بدون توقف | S |
| سیستم اندازه گیری ارتفاع (نوع لیزری) | دقت تکرارپذیری | ± 1μm |
| 0.1 ثانیه در نقطه |
| کالیبراسیون | ربات-دوربین | S |
| دوربین z | S |
| دوربین-سوزن | S |
| سوزن-ز | S |
| به سادگی نظارت کنید | منطقه توزیع (OK/NG) | S |
| محیط توزیع (OK/NG) | S |
| مانیتور خودکار نفوذ کم پر | S |
| بازرسی علامت بد | S |
| بازرسی ارتفاع | S |
| بازخورد AOI | انتشار بازخورد حجمی | S |
| بازخورد پردازش تصویر | S |
| بازخورد اندازه گیری قد | S |
| تمیز کردن سوزن | نوع ضربه هوا | S |
| نوع خلاء | S |
| تخلیه مواد | S |
| ترازوی الکترونیکی | دقت | 0.1 میلی گرم / 0.01 میلی گرم |
| بازخورد | OPTION |
| واحد حرارت (قبل/اصلی/بعد) | OPTION |
| هوای فشرده | 0.4-0.6 Mpa |
| قدرت | AC200V,3φ,20A |
| بعد | 1300*1100*1380 میلی متر |
| وزن | 850 کیلوگرم |
* فناوری اطلاعات و ارتباطات همچنان روی کیفیت و عملکرد کار می کند ، مشخصات و ظاهر ممکن است بدون اطلاع خاص به روز شود.
| لیست تجهیزات خط پوشش PCBA
این دستگاه در خط تولید پوشش و توزیع کامل ICT کار می کند. تجهیزات مربوطه شامل ماشینهای پوشش منسجم، اجاقهای پخت (UV/IR)، نوار نقالههای PCB، بازرسی AOI، و سیستمهای جدا کردن صفحه است. چسب، خمیر لحیم کاری و کم پر کردن به طور دقیق توسط دستگاه پخش کننده اعمال می شود، دستگاه های پوشش دهنده از سطوح گسترده تر PCB محافظت می کنند و اجاق های پخت مواد را نهایی می کنند. AOI نتایج را تأیید میکند، جداسازی تابلوها را جدا میکند. این دستگاه ها با هم یک گردش کار تولید یکپارچه را برای عملیات SMT PCB با دقت بالا ایجاد می کنند.
| نام محصول | هدف در خط پوشش PCBA |
دستگاه روکش | برای محافظت در برابر گرد و غبار، ضد آب و ضد انفجار، پوشش های محافظ دقیقی را روی بردهای مدار اعمال می کند. |
اجاق گاز | پوشش ها را با نور مادون قرمز یا UV سفت می کند و محافظت بادوام و قوی را تضمین می کند. |
نوار نقاله | برای پردازش کارآمد، بردهای مدار را به آرامی از طریق خط پوشش منتقل می کند. |
لودر و تخلیه | PCB را برای خط تولید تهیه و ذخیره می کند و ورودی و خروجی صاف را تضمین می کند. |
| پوشش منسجم AOI | کیفیت پوشش را بازرسی می کند و عیوب را برای اطمینان از استانداردهای بالا تشخیص می دهد. |
