T420
I.C.T
smt pcb metal coating machines
| مقدار: | |
|---|---|

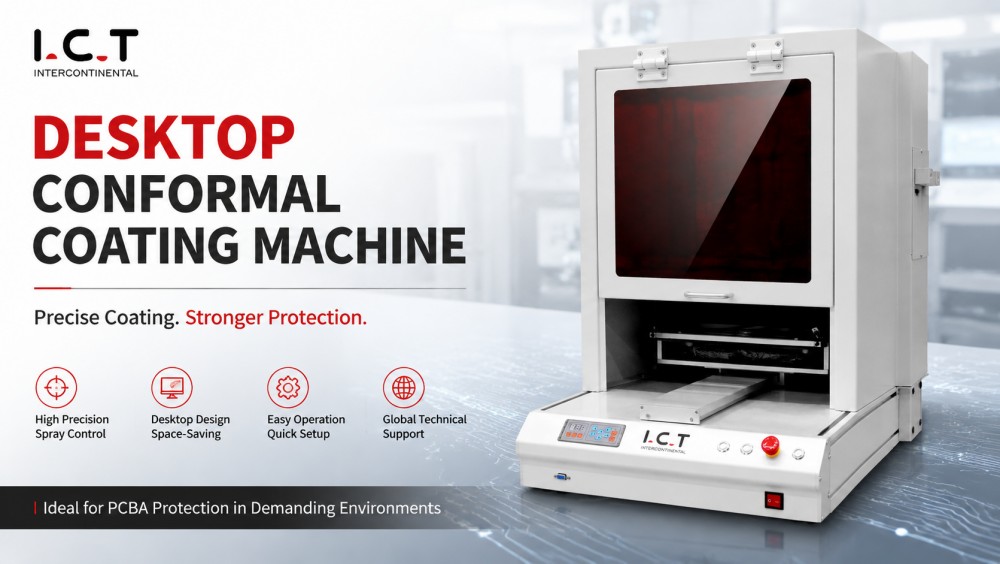

دستگاه رومیزی رومیزی SMT PCBA Coating Conformal برای پوشش PCB دسته کوچک یا نمونه اولیه با دقت بالا طراحی شده است. حرکت سه محوره امکان کاربرد انتخابی بر روی PCBهای یک یا دو طرفه را فراهم می کند. اندازه تخته 50×50 تا 400×400 میلی متر با ارتفاع تا 80 میلی متر را در خود جای می دهد. این سیستم شامل مواد 10 لیتری و مخازن تمیز کننده 2 لیتری و دریچه های اسپری قابل تنظیم است. اپراتورها می توانند نقاط، خطوط، دایره ها، قوس ها و منحنی ها را برنامه ریزی کنند. تغییر سریع محصول و رابط بصری آن را برای تولید آفلاین، خطوط آزمایشی کوچک و محیطهای آزمایشگاهی ایدهآل میکند و از نتایج پوششهای منسجم تکرارپذیر و یکنواخت اطمینان میدهد.

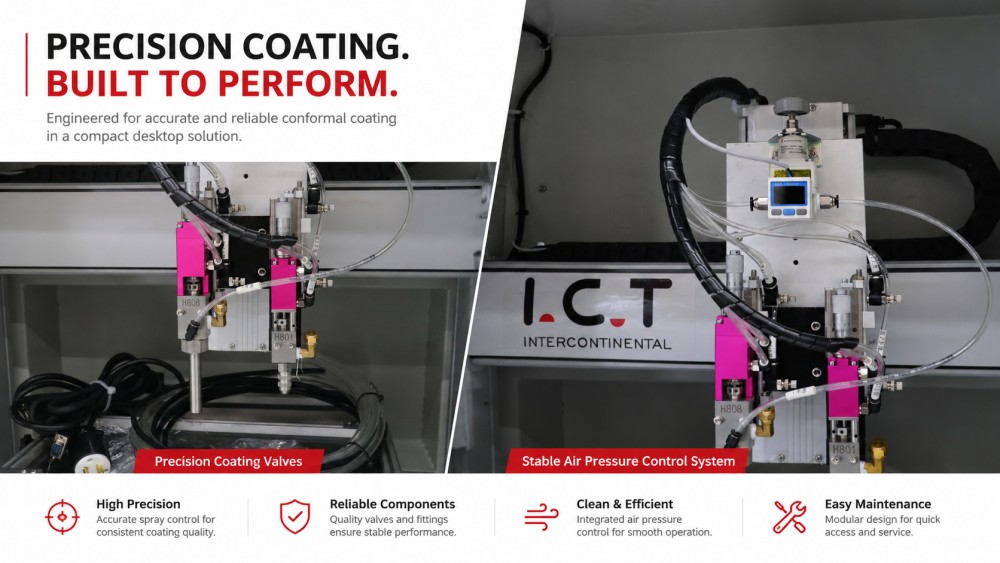

ربات سه محوره پوشش هایی با تکرارپذیری بالا روی PCB های پیچیده اعمال می کند. دریچه های قابل تنظیم ویسکوزیته های متعددی از جمله چسب های UV و اپوکسی را کنترل می کنند. تشخیص ارتفاع و تشخیص لبه پوشش یکنواخت را تضمین می کند و از اسپری بیش از حد جلوگیری می کند. پشتیبانی از تخته های یک و دو طرفه. این ویژگی کیفیت پوشش ثابت را برای تولید نمونه اولیه، آزمایشگاهی و SMT PCBA دسته کوچک تضمین می کند.
نوار نقاله و وسایل رومیزی فشرده تخته ها را در طول پوشش تثبیت می کنند. موتورهای پله ای حرکت دقیق را تضمین می کنند. وسایل تعویض سریع زمان خرابی را هنگام تعویض برد به حداقل می رساند. طرح دسکتاپ برای آزمایشگاه های مهندسی، تولید آزمایشی، یا پوشش SMT PCB در مقیاس کوچک ایده آل است. این سیستم از ناهماهنگی جلوگیری می کند و پوشش یکنواخت را روی انواع اندازه ها و ضخامت های تخته تضمین می کند و در عین حال راندمان بالایی را حفظ می کند.
تامین مواد شامل مخزن اصلی 10 لیتری و مخزن تمیز کننده 2 لیتری با فشار هوای تنظیم شده 4.5-6 کیلوگرم بر سانتی متر مربع است. آموزش برنامه نویسی جعبه امکان تعریف مسیر و تنظیم حجم پوشش را فراهم می کند. چرخه تمیز کردن مستقل آلودگی را کاهش می دهد. جریان کنترل شده مواد ضخامت پوشش ثابت را تضمین می کند. برنامهنویسی انعطافپذیر طرحبندیهای PCB متعدد را در خود جای میدهد و نتایج قابل تکرار را در محیطهای تولیدی کوچک یا آفلاین تضمین میکند.
| مورد | I.CT-T420 |
|---|---|
| شماره سوپاپ ها | شیر اتمیزه 1 عدد، شیر دقیق 1 عدد |
| شماره محور | 3-محور (X، Y، Z) |
| اندازه PCB | 50×50 ~ 400×400 میلی متر |
| ضخامت PCB | 0.4 ~ 6 میلی متر |
| Warpage PCB | <1% |
| سیستم راننده | موتور پله ای |
| حجم مواد | سطل چسب 1×10 لیتری + سطل تمیزکننده 1×2 لیتری |
| حداکثر سرعت | 400 میلی متر بر ثانیه |
| حداکثر ارتفاع جزء | 80 میلی متر |
| عرض اسپری شکل فن | 5 تا 8 میلی متر |
| کوچکترین قطر اسپری | 5 میلی متر |
| دقت مکرر | ± 0.1 میلی متر |
| تغییر محصول | <8 دقیقه |
| نور را بررسی کنید | نور UV |
| فشار هوا | 4.5 ~ 6 کیلوگرم بر سانتی متر مربع |
| منبع تغذیه | AC220V±10٪، 50/60Hz، 500W (گزینه: 110V) |
| روش کنترل | دسته کنترل |
| ابعاد (L×W×H) | 800×900×900 میلی متر |
| وزن | تقریبا 50 کیلوگرم |
*ICT روی کیفیت و عملکرد، مشخصات و ظاهر ممکن است بدون اطلاع خاصی به روز شود.
دستگاه پوشش دسکتاپ با خطوط کامل SMT/DIP ICT از جمله سیستمهای انتخاب و جابجایی، لحیم کاری انتخابی، AOI و سیستمهای جداسازی یکپارچه میشود. Inline CCD vision کیفیت پوشش را کنترل می کند. در مجموع، این سیستمها توان عملیاتی را بهینه میکنند، کار مجدد را به حداقل میرسانند و پوشش یکنواختی را برای مجموعههای PCBA و LED حفظ میکنند. ایده آل برای آزمایشگاه ها، خطوط آزمایشی، و تولید SMT دسته کوچک.
| نام محصول | هدف در خط پوشش PCBA |
|---|---|
برای محافظت در برابر گرد و غبار، ضد آب و ضد انفجار، پوشش های محافظ دقیقی را روی بردهای مدار اعمال می کند. | |
پوشش ها را با نور مادون قرمز یا UV سفت می کند و محافظت بادوام و قوی را تضمین می کند. | |
برای پردازش کارآمد، بردهای مدار را به آرامی از طریق خط پوشش منتقل می کند. | |
PCB را برای خط تولید تهیه و ذخیره می کند و از ورودی و خروجی صاف اطمینان می دهد. | |
| پوشش منسجم AOI | کیفیت پوشش را بررسی می کند و عیوب را برای اطمینان از استانداردهای بالا تشخیص می دهد. |
در دسامبر 2025، ICT سه خط تولید SMT، DIP و Coating را به یک تولیدکننده لوازم الکترونیکی خودرو سعودی تحویل داد. مهندسین نصب، کالیبراسیون و آموزش اپراتور را انجام دادند. مشتری قبلاً در ژوئن 2025 از ICT بازدید کرده بود تا تجهیزات و فرآیندهای تولید را بازرسی کند. پس از راه اندازی، مهندسان گواهی های افتخاری دریافت کردند که خدمات حرفه ای و قابلیت اطمینان راه حل کامل SMT، DIP و خط پوشش را برای یک کارخانه ODM جدید که قادر به تحقیق و توسعه، طراحی و تولید است، دریافت کردند.
ICT پشتیبانی سرتاسری را در عملیات SMT، DIP و پوشش ارائه می دهد. ارزیابی قبل از تحویل شامل انواع PCB، مواد پوشش، ظرفیت و طرح است. پس از تحویل، مهندسان نصب، راه اندازی، آموزش اپراتور، نگهداری و بهینه سازی فرآیند را ارائه می دهند. دستگاه پوشش رومیزی در جریان کار مونتاژ کامل گنجانده شده است و کیفیت پوشش قابل تکرار را تضمین می کند. تسهیلات جدید از طرحبندی تا تولید آزمایشی راهنمایی دریافت میکنند، در حالی که خطوط موجود گردش کار بهینه و عملیات پایدار را به دست میآورند.
مشتریان از ICT برای دستورالعملهای واضح، پشتیبانی عملی و پاسخهای سریع قدردانی میکنند. مهندسان اپراتورها را برای کاهش خطاها و بهبود توان عملیاتی راهنمایی می کنند. بسته بندی تحویل ایمن را تضمین می کند. سوالات فنی در حین نصب و تولید به سرعت مورد توجه قرار می گیرد. مشتریان به ICT در راه اندازی خطوط جدید SMT، DIP و پوشش اعتماد دارند و در عین حال به نتایج پوشش PCBA یکنواخت و قابل تکرار در تولید آفلاین یا دسته کوچک دست می یابند.
دستگاه پوشش رومیزی Conformal دارای گواهینامه CE و ISO9001 می باشد. مدیریت کیفیت شامل بازرسی قطعات، تایید مونتاژ، تست عملکرد، بررسی بسته بندی، ردیابی حمل و نقل، نصب و خدمات پس از فروش است. این استانداردها پوششهای منسجم قابل تکرار و با کیفیت بالا را برای تولید PCBA در دستههای کوچک و نمونه اولیه، از جمله پوشش انتخابی LED و ماژولهای الکترونیکی تضمین میکنند.
