ICT-Acrab350
I.C.T
Wave Soldering Machine
| مقدار: | |
|---|---|
| دستگاه لحیم کاری موجی سری Acrab ICT
دستگاه لحیم کاری موج سری ICT Acrab یک راه حل جوشکاری بدون سرب بالغ و پایدار است که مورد اعتماد مشتریان در سراسر جهان است. راندمان گرمایش عالی، کنترل دقیق دما، و ساختار صرفه جویی در انرژی را ارائه می دهد که هزینه های جاری را به میزان قابل توجهی کاهش می دهد. موجود در سه مدل (عرض PCB 350/450/615 میلی متر)، نیازهای مختلف تولید را برآورده می کند. اسپری شار پیشرفته، تونل پیش گرمایش طولانی، ارتفاع موج پایدار و حفاظت از نیتروژن اختیاری آن را برای لوازم الکترونیکی خودرو، دستگاه های ارتباطی، رایانه ها و محصولات مصرفی عالی می کند. سیستم PC+PLC کاربرپسند و طراحی تعمیر و نگهداری بدون ابزار به کارخانه ها کمک می کند تا بازدهی بالاتر و زمان خرابی کمتری داشته باشند.
| نشان

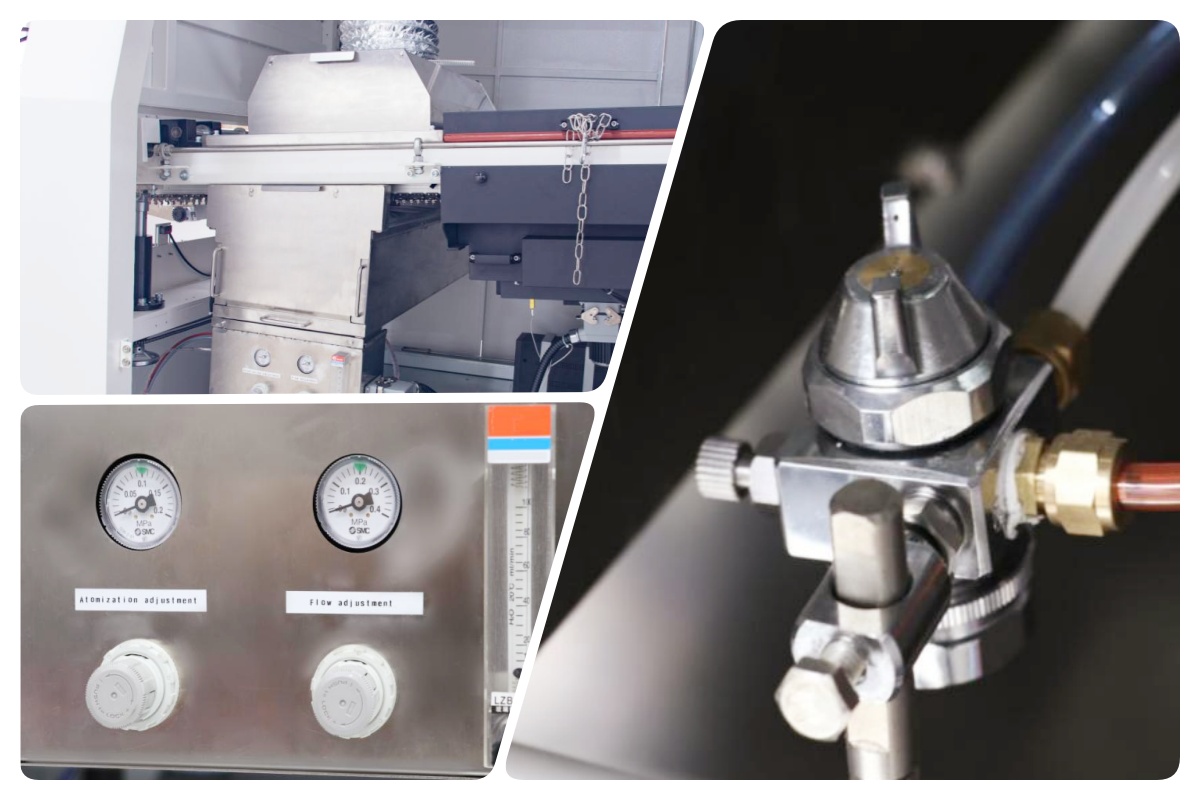

سیستم اسپری از نازل های ژاپنی کورودا با دقت بالا و درایو استپر موتور برای پوشش یکنواخت و قابل تنظیم شار استفاده می کند. ساختار مدولار کشو با عملکرد تمیز کردن خودکار محفظه را تمیز نگه می دارد و زمان نگهداری را کاهش می دهد. کنترل دیجیتال تمام پارامترهای اسپری را ثبت می کند و سیستم شار نیتروژن اختیاری آن را به دستگاه لحیم کاری موج نیتروژن با کیفیت بالا تبدیل می کند.

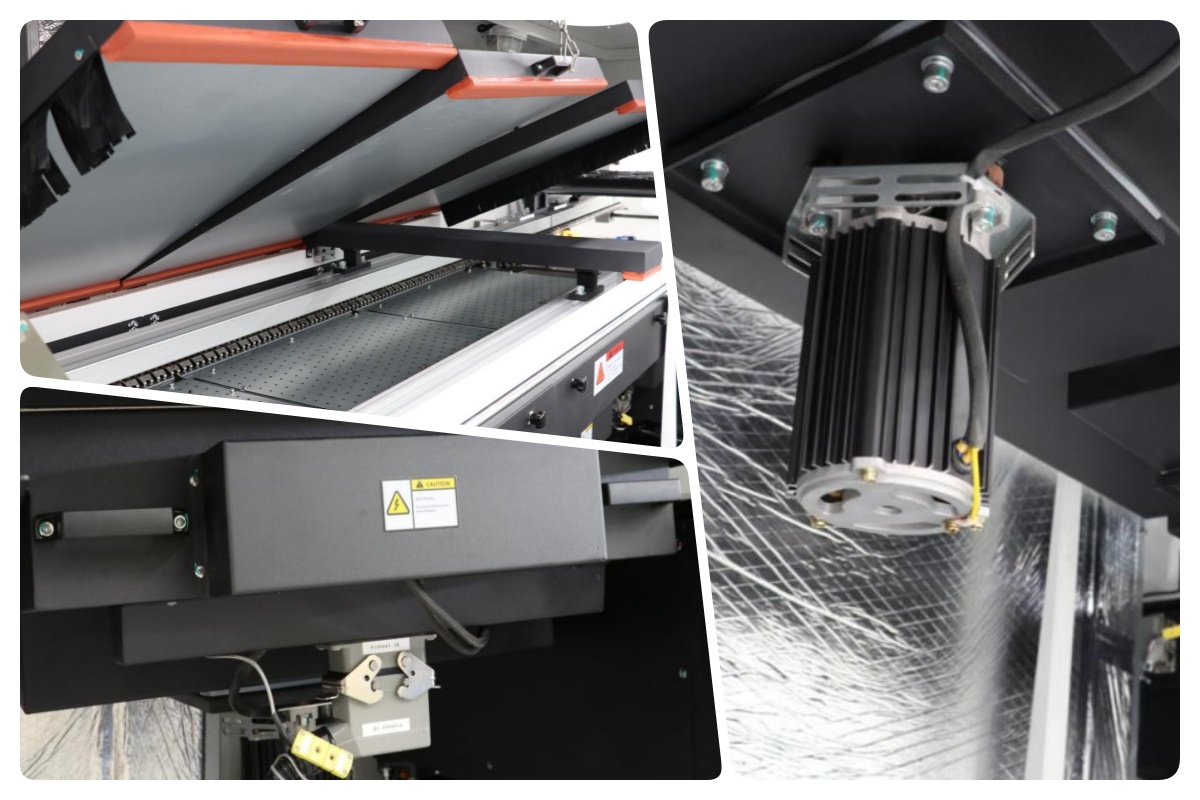

سه منطقه پیش گرمایش مستقل (طول کلی 1800 میلی متر) هوای گرم و گرمایش IR را ترکیب می کنند. هر منطقه از طرح جریان افقی و پنبه عایق با دمای بالا استفاده می کند تا به سرعت به دمای تنظیم شده برسد (حدود 15 دقیقه) و اختلاف دما را در 2 ± ℃ حفظ کند و شرایط عالی را قبل از لحیم کاری ایجاد کند.

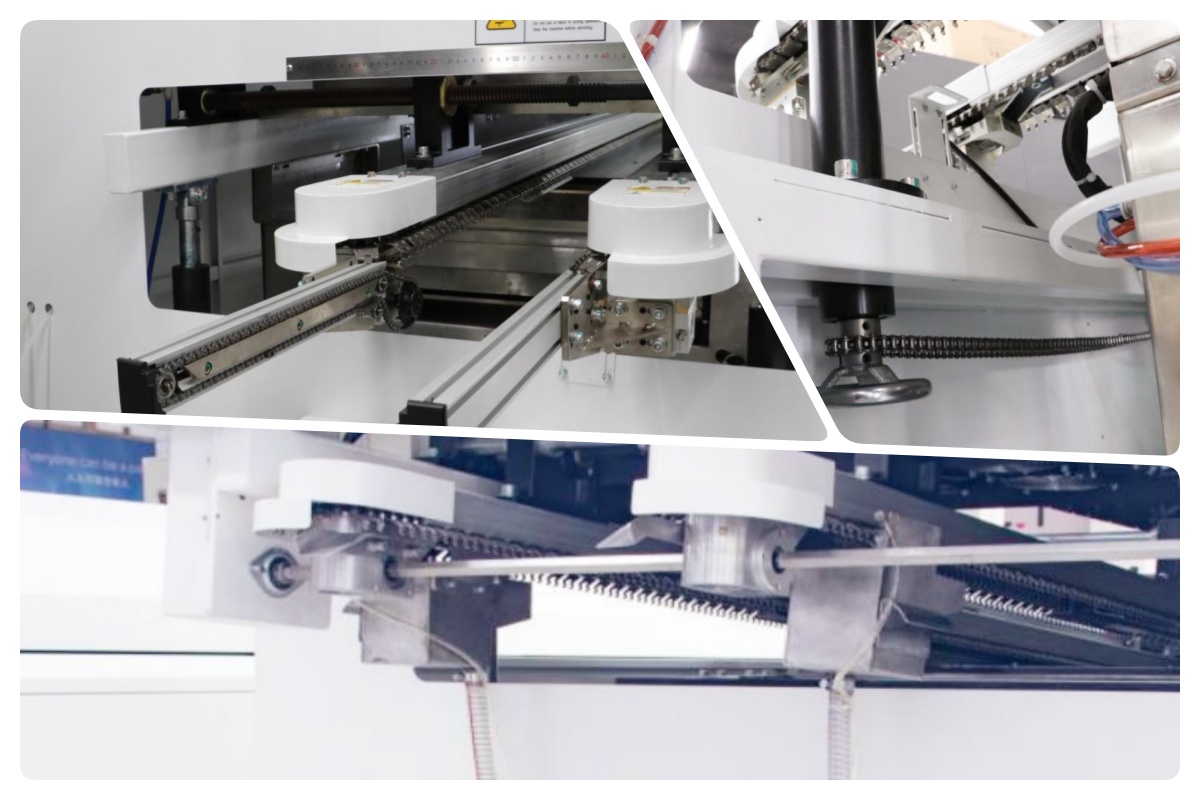

نوار نقاله زنجیری ثبت شده با انگشتان تیتانیومی دو قلاب سنگین، PCB ها را تا عرض 615 میلی متر به راحتی حمل می کند. دستگاه تغذیه سنکرون برد از سقوط PCBها جلوگیری می کند. دقت سرعت نوار نقاله به ± 2 میلی متر در دقیقه می رسد و تنظیم عرض الکتریکی به عنوان یک گزینه در دسترس است.

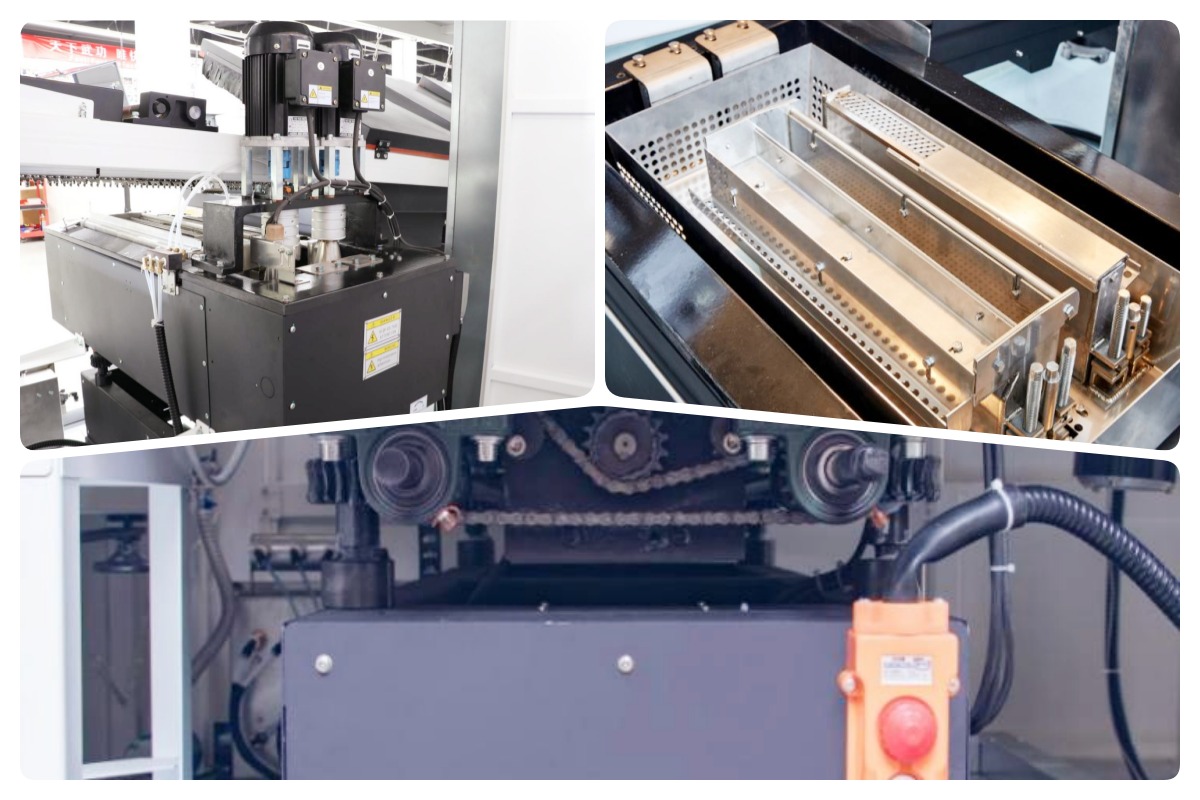

قابلمه لحیم کاری چدنی با روکش لعاب دارای لحیم کاری 500-700 کیلوگرمی بدون سرب. طراحی موج دوگانه، ارتفاع موج را تا 0.5 میلی متر ثابت نگه می دارد. کانال جمعآوری زباله به صورت خودکار و حفاظت اختیاری نیتروژن تا حد زیادی اکسیداسیون و رسوب را کاهش میدهد و باعث صرفهجویی در لحیم کاری و بهبود کیفیت اتصال میشود.

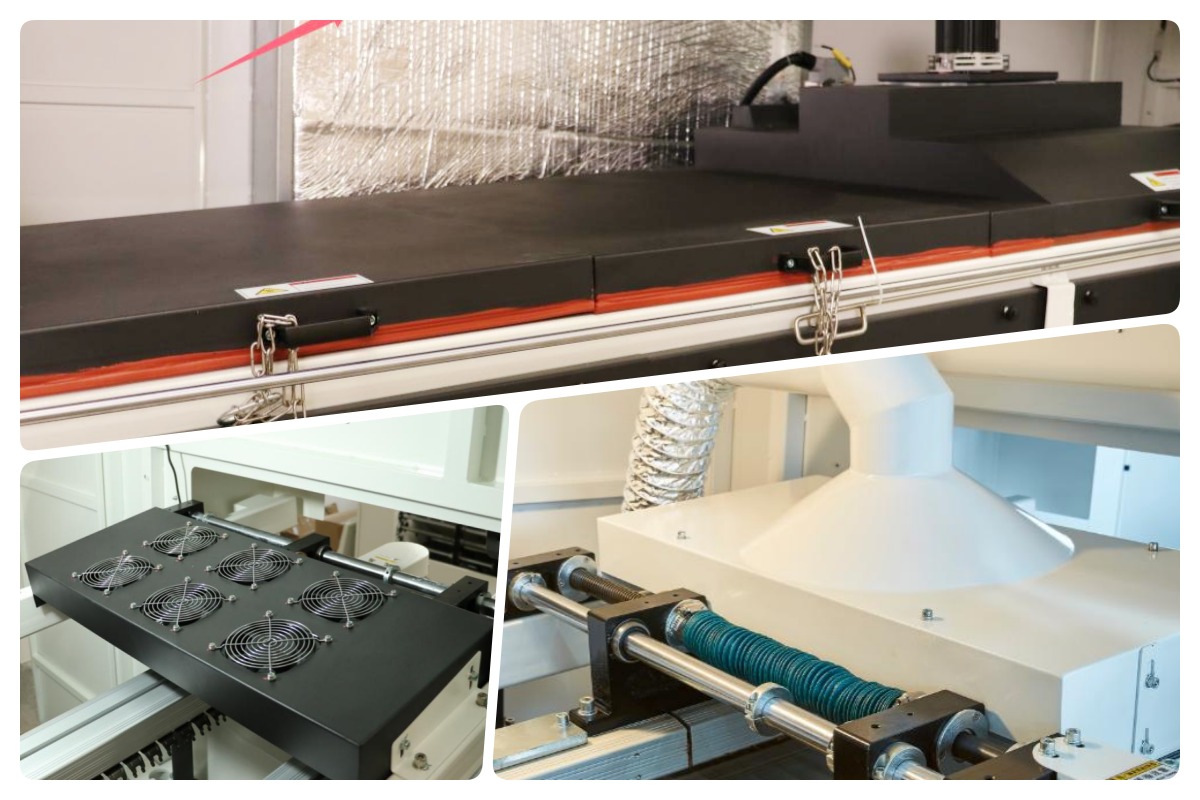

فن خنک کننده کانوکشن استاندارد بالا، دمای PCB را پس از لحیم کاری به سرعت کاهش می دهد. حالت خنککننده اجباری اختیاری بالا و پایین برای تختههای ضخیمتر یا نیازهای فرآیند بالاتر در دسترس است. این طراحی از آسیب قطعات جلوگیری می کند و ظاهر خوب لحیم کاری را تضمین می کند.

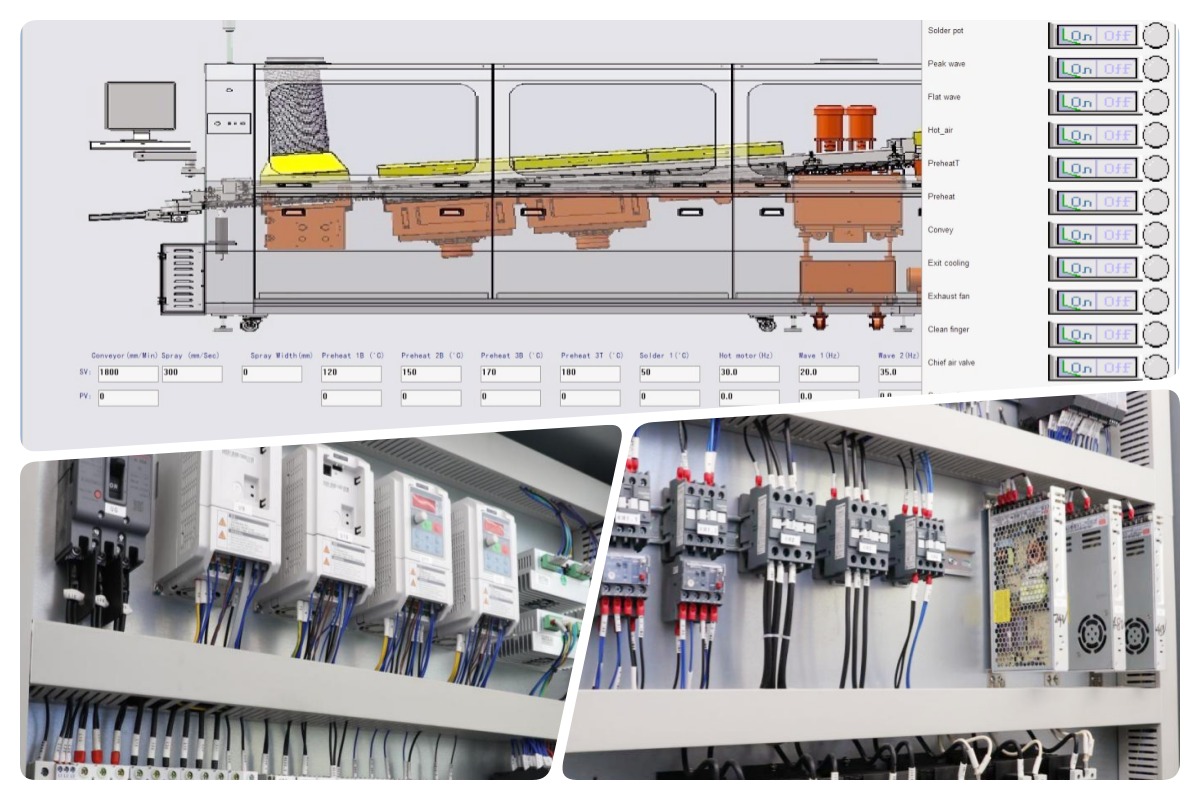

کنترل PC + PLC با رابط کاربری ساده برای یادگیری و کار کردن آسان است. حالت گرمایش PID+SSR کنترل دقیق دما را ارائه می دهد. نظارت بیدرنگ، ضبط زنگ هشدار، آمادهباش خودکار و عملکردهای دستی اضطراری اکسیداسیون قلع و مصرف انرژی را کاهش میدهند. دستگاه لحیم کاری موج با استانداردهای CE/UL مطابقت دارد و هر روز با خیال راحت کار می کند.
| لیست تجهیزات خط DIP
| مدل | Acrab 350 | اکراب 450 |
| بعد (میلی متر) | 4420X1420X1750 | 4420X1520X1750 |
| منبع تغذیه | 3P5W، 380/220V 50Hz | 3P5W، 380/220V 50Hz |
| قدرت راه اندازی | 33 کیلووات | 33 کیلووات |
| قدرت عملیات | 8 کیلو وات | 8 کیلو وات |
| سیستم کنترل | PC+PLC | PC+PLC |
| منطقه پیش گرمایش | 3 | 3 |
| طول پیش گرم کردن | 1800 میلی متر | 1800 میلی متر |
| دمای پیش گرم کردن | (دمای اتاق) -250 درجه سانتی گراد | (دمای اتاق) -250 درجه سانتی گراد |
| عرض PCB (میلی متر) | 50-350 میلی متر | 50-450 میلی متر |
| انگشت | انگشت فشار دادن فنری (استاندارد)؛ گزینه: انگشت فشار دادن بهار، انگشت دهان اردک | |
| ظرفیت دیگ لحیم کاری | 500 کیلوگرم بدون سرب | |
| وزن دستگاه (کیلوگرم) | حدود 1600 کیلوگرم | حدود 1900 کیلوگرم |
* فناوری اطلاعات و ارتباطات همچنان روی کیفیت و عملکرد کار می کند ، مشخصات و ظاهر ممکن است بدون اطلاع خاص به روز شود.
| لیست تجهیزات خط DIP
ICT یک خط تولید DIP کامل و منعطف را برای مونتاژ از طریق سوراخ با کارایی بالا فراهم می کند. این سیستم شامل ماشین درج اتوماتیک برای قرار دادن قطعات دقیق، موج لودر و تخلیه کننده برای انتقال صاف PCB، دستگاه لحیم کاری موج قابل اعتماد، و خط تسمه مونتاژ برای بازرسی و آزمایش نهایی است. طراحی ماژولار امکان تغییرات آسان طرح و ارتقاءهای آینده را فراهم می کند. با عملکرد پایدار، نرخ شکست پایین و پشتیبانی کامل تیم جهانی ICT، این خط DIP به کارخانهها کمک میکند تا هزینه نیروی کار را کاهش دهند، عملکرد را بهبود بخشند و نیازهای مختلف تولید را به سرعت برآورده کنند.
| نام محصول | هدف در DIP Line |
|---|---|
| دستگاه درج اتوماتیک | به طور خودکار قطعات را روی PCB ها با دقت برای خط تولید DIP قرار می دهد. |
لحیم کاری را ذوب می کند تا اتصالات جامد روی PCB ها در طول فرآیند THT plug-in ایجاد کند. | |
برای مونتاژ دقیق THT، لحیم کاری را به صورت انتخابی در مناطق خاص اعمال می کند | |
اتصالات لحیم کاری و عیوب قرارگیری روی PCB مونتاژ شده DIP را بررسی می کند. | |
دستگاه ورودی برد و دستگاه خروجی برد | |
| DIP جانبی | محصولات جانبی خط تولید DIP |
| ویدئوی موفقیت مشتری

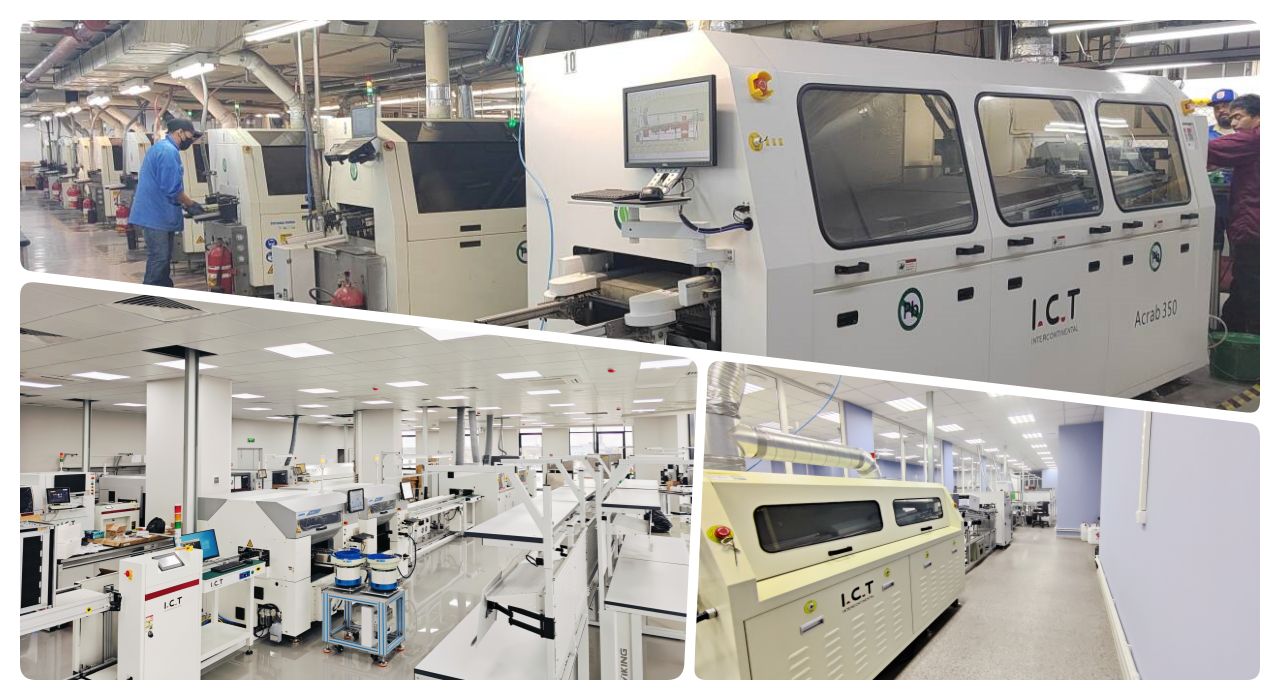

مهندسان فناوری اطلاعات و ارتباطات برای پشتیبانی از چندین مشتری به مکزیک پرواز کردند. یک کارخانه الکترونیک خودرو با موفقیت دو نوع PCBA مختلف را بر روی دستگاه لحیم کاری موجی Acrab 350 با استفاده از وسایل سفارشی اجرا می کند. موج پایدار و کنترل دقیق دما کیفیت لحیم کاری عالی را ارائه می دهد. در همان کارخانه، خط پوشش و دستگاه لحیم کاری انتخابی SS-540 نیز به خوبی کار می کنند. مشتری بازخورد بسیار مثبتی در مورد راه حل کامل ICT و خدمات در محل داد.
| خدمات تخصصی و آموزش
ICT خدمات کاملی را ارائه می دهد: نصب تجهیزات، آموزش فرآیند، قطعات یدکی رایگان با گارانتی، پشتیبانی آنلاین 24 ساعته، و بازدیدهای منظم پیگیری. مهندسان با تجربه ما به مشتریان کمک می کنند تا به سرعت بر دستگاه لحیم کاری موج تسلط پیدا کنند و پارامترها را برای رسیدن به بالاترین بازده بهینه کنند.
| نظرات مشتریان
'بسته بندی بسیار ایمن و حرفه ای است.' 'مهندسان شما صبور و ماهر هستند؛ آنها همه مشکلات را در دو روز حل کردند.' 'ماشین لحیم کاری موجی به طور پایدار و تقریباً بدون ریزش کار می کند - صرفه جویی در انرژی واقعی!' 'سرعت پاسخ شگفت انگیز است؛ سوالات در هر زمان در عرض یک ساعت پاسخ داده می شوند.'
| گواهینامه های کیفیت
دستگاه لحیم کاری موج سری Acrab ICT دارای CE، RoHS، ISO9001:2015 و چندین اختراع ثبت شده است. هر دستگاهی قبل از تحویل از آزمایش و بازرسی دقیق عبور می کند تا عملکرد پایدار طولانی مدت را تضمین کند.
| درباره شرکت و کارخانه ICT
ICT که در سال 2012 تأسیس شد، اکنون نزدیک به 90 کارمند و 12000 متر مربع کارخانه مدرن در Dongguan، چین دارد. ما تمام قطعات اصلی را در داخل طراحی و تولید می کنیم، کیفیت را به شدت کنترل می کنیم و به نوآوری ادامه می دهیم. ما به بیش از 1600 مشتری در 72 کشور با راه حل های کامل SMT خدمت کرده ایم. هشت مرکز خدمات خارج از کشور و 20 مهندس حرفه ای پشتیبانی محلی سریع را در سراسر جهان ارائه می دهند. ICT را انتخاب کنید - شریک قابل اعتماد طولانی مدت خود.
