این دستگاه چاپ خمیر لحیم کاری SMT دقت و کارایی بالایی را برای چاپ کامل PCB ارائه می دهد.
الف دقت بالا با دقت موقعیت یابی مکرر ± 0.01 میلی متر.
ب زمان چرخه سریع زیر 7 ثانیه برای تولید سریع.
ج تمیز کردن خودکار شابلون با گزینه های خشک، مرطوب و جاروبرقی.
د فشار اسکاجی قابل تنظیم برای کیفیت چاپ بهتر.
ه. از انواع مختلف PCB مانند LED و وسایل الکترونیکی خودرو پشتیبانی می کند.
f. ICT خدمات نصب و آموزش تخصصی را ارائه می دهد.
g. شامل بازرسی دو بعدی استاندارد برای کنترل کیفیت.
ICT-6534
I.C.T
| مقدار: | |
|---|---|
| دستگاه چاپ رب SMT SMT ICT-6534 SMT
دستگاه چاپ خمیر لحیم کاری ICT-6534 SMT یک انتخاب برتر برای چاپ کارآمد و دقیق PCB است. طراحی شده با زمان چرخه 7 ثانیه ای، تولید سریع و قابل اعتماد را برای وسایل الکترونیکی مختلف تضمین می کند. این دستگاه از اندازه های PCB از 5050 تا 650340 میلی متر و فریم های شابلون از 470370 تا 737737 میلی متر پشتیبانی می کند. دارای کالیبراسیون خودکار، فشار اسکاج قابل تنظیم و جداسازی چند روشی برای تکرارپذیری بالا ± 0.01 میلی متر و دقت چاپ 0.025 ± میلی متر است. با گزینه هایی مانند تمیز کردن مرطوب، خشک و جاروبرقی، نیازهای مختلف را برآورده می کند. فناوری اطلاعات و ارتباطات، پشتیبانی تخصصی از جمله نصب و آموزش را ارائه می‌دهد، که آن را برای صنایعی مانند LED، تلویزیون و الکترونیک خودرو ایده‌آل می‌کند. برای کیفیت و خدمات در سراسر جهان به ICT اعتماد کنید.
| نشان
دستگاه چاپ خمیر لحیم کاری ICT-6534 SMT دقت بالایی را با دقت موقعیت یابی مکرر 0.01± میلی متر و دقت چاپ 0.025± میلی متر ارائه می دهد. این اطمینان حاصل می کند که هر PCB به طور کامل چاپ می شود و خطاهای تولید را کاهش می دهد. این دستگاه از فناوری پیشرفته، از جمله یک موتور قابل برنامه ریزی برای کنترل سرعت جداسازی و فاصله استفاده می کند. این ویژگی برای صنایعی که به نتایج دقیق نیاز دارند، مانند LED و لوازم الکترونیکی خودرو، عالی است. با طراحی پایدار خود، کیفیت را در استفاده طولانی مدت حفظ می کند و در زمان و هزینه برای مشتریان صرفه جویی می کند.
با زمان چرخه زیر 7 ثانیه، این دستگاه چاپ خمیر لحیم کاری SMT سرعت تولید را افزایش می دهد. این عملکرد سریع به کارخانه ها کمک می کند تا بدون از دست دادن کیفیت، ضرب الاجل های سخت را رعایت کنند. تنظیمات تغییر سریع خط، جابجایی بین کارها را آسان می کند. این برای خطوط تولید شلوغ عالی است و عملیات روان را تضمین می کند. طراحی ICT بر کارایی تمرکز دارد و به مشتریان کمک می کند تا بازده را افزایش دهند و در عین حال هزینه ها را پایین نگه دارند.
این دستگاه تمیز کردن خودکار شابلون را با حالت های خشک، مرطوب و خلاء ارائه می دهد. این کار شابلون را تمیز نگه می دارد و کیفیت چاپ ثابت را تضمین می کند. یک موتور اگزوز ویژه و سیستم اسپری منحصر به فرد برای تمیز کردن موثر با هم کار می کنند. نرم افزار استفاده از الکل و کاغذ را کنترل می کند و در مصرف مواد صرفه جویی می کند. این ویژگی باعث کاهش زمان خرابی و نگهداری می شود و آن را به یک انتخاب مطمئن برای تولید مداوم تبدیل می کند.
| مشخصات
| مدل | ICT-4034 | ICT5134 | ICT-5151 |
| اندازه قاب (میلی متر) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| اندازه PCB (میلی متر) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| جهت حمل | چپ راست ؛ راست چپ ؛ چپ چپ ؛ راست | ||
| سیستم پشتیبانی | پین مغناطیسی/جدول تنظیم شده/پشتیبانی | ||
| سیستم بستن | بستن جانبی (نازل خلاء، فشار Z جمع شونده خودکار گزینه ای است) | ||
| سر چاپگر | دو سر پرینت موتوری مستقل | ||
| نوع اسکاج | فولاد ضد زنگ (استاندارد)، پلاستیک | ||
| سیستم نظافت | خشک ، مرطوب ، خلاء | ||
| بازرسی | بازرسی دو بعدی (استاندارد) | ||
| منبع تغذیه | AC: 10 ± 220٪، 50/60 هرتز، 3 کیلووات | ||
| روش کنترل | کنترل کامپیوتر | ||
| بعد (میلی متر) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| مدل | ICT-6534 | ICT-6561 | ICT-9060 |
| اندازه قاب (میلی متر) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| اندازه PCB (میلی متر) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| بعد (میلی متر) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* فناوری اطلاعات و ارتباطات همچنان روی کیفیت و عملکرد کار می کند ، مشخصات و ظاهر ممکن است بدون اطلاع خاص به روز شود.
| لیست تجهیزات خط SMT

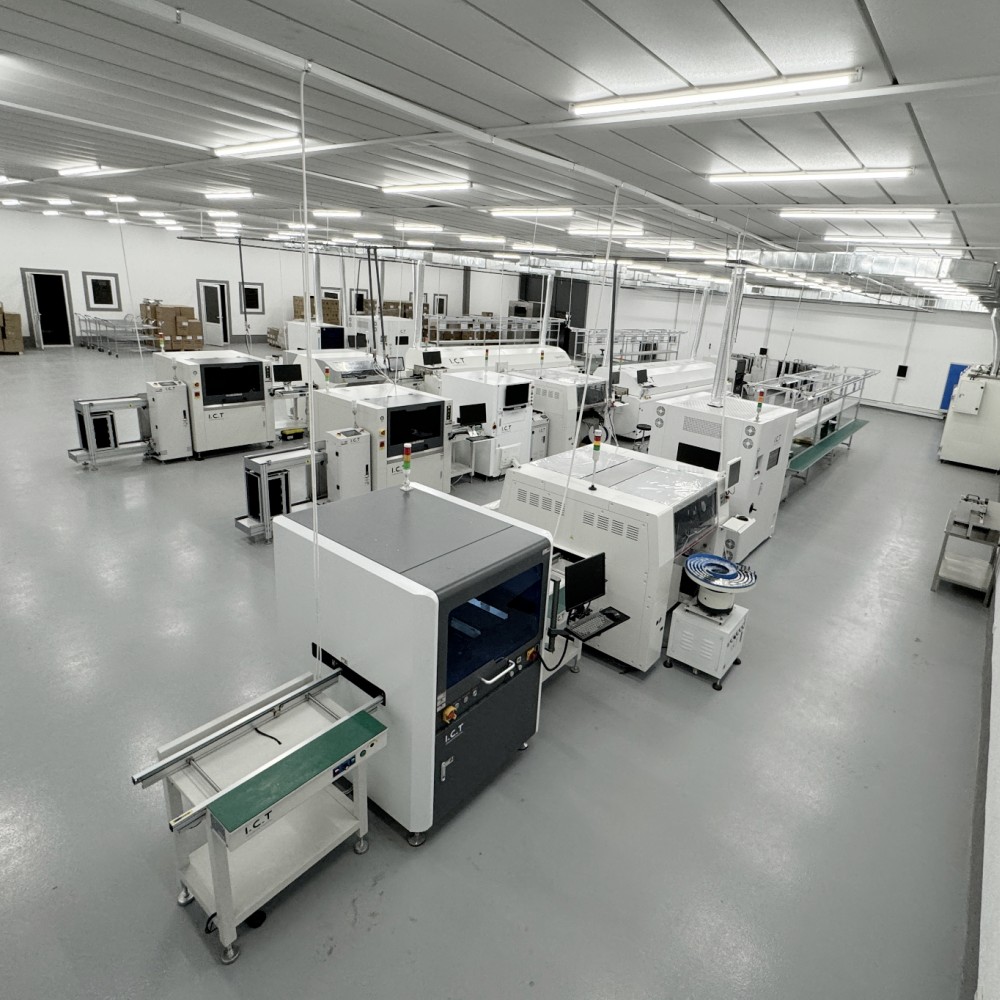

خط تولید PCBA با کیفیت بالا ما دارای تجهیزات پیشرفته برای مونتاژ PCB کارآمد و دقیق است. خط SMT کاملاً خودکار شامل یک لودر، یک چاپگر خودکار برای کاربرد دقیق خمیر لحیم کاری، یک دستگاه انتخاب و جابجایی برای قرار دادن دقیق قطعات، یک کوره جریان مجدد برای لحیم کاری مطمئن و یک سیستم AOI برای بازرسی کامل نقص است. این خط تولید PCBA با کیفیت بالا، عملکرد روان، قابلیت اطمینان بالا و مونتاژ SMT کم هزینه را تضمین می کند و نیازهای مختلف صنعت را برآورده می کند.
| نام محصول | هدف در خط SMT |
|---|---|
| لودر PCB | به طور خودکار PCB های لخت را در خط بارگذاری می کند. |
| چاپگر خمیر لحیم | خمیر لحیم کاری را روی پدهای PCB با دقت چاپ می کند. |
| دستگاه را انتخاب و قرار دهید | قطعات را به طور دقیق روی PCB ها نصب می کند. |
| اجاق گاز | لحیم کاری را ذوب می کند تا اتصالات جامد ایجاد کند. |
| دستگاه AOI | اتصالات لحیم کاری و عیوب قرارگیری را بررسی می کند. |
| دستگاه SPI | ارتفاع و کیفیت خمیر لحیم کاری را بررسی می کند. |
| تجهیزات قابلیت ردیابی | داده های تولید را ضبط و ردیابی می کند: دستگاه علامت گذاری لیزری / نصب کننده برچسب / چاپگر جوهر افشان |
| ویدئوی موفقیت مشتری
در سال 2025، مهندسان فناوری اطلاعات و ارتباطات از یک کارخانه مشتری در مکزیک، سازنده روشنایی LED خانگی، بازدید کردند تا روی یک خط کامل SMT نصب و آموزش ببینند. مشتری به 13 دستگاه در فضایی به طول 21 متر و عرض 5 متر نیاز داشت که در اصل 29 متر طول داشت. ICT یک خط U شکل را طراحی کرد که 16 متر طول و 2.7 متر عرض دارد. پس از 2 روز نصب و 6 روز آموزش، راه اندازی کامل شد. مشتری طراحی کارآمد و پشتیبانی ماهرانه ICT را ستایش کرد و تولید روان را تضمین کرد.
| خدمات و آموزش
ICT خدمات و آموزش عالی را برای دستگاه چاپ خمیر لحیم کاری SMT ارائه می دهد. تیم ما نصب، راه اندازی و آموزش دقیق تجهیزات را برای اطمینان از عملکرد روان ارائه می دهد. ما همچنین پشتیبانی فنی و نگهداری را برای ادامه تولید شما ارائه می دهیم. آموزش نکات استفاده از ماشین، عیب یابی و بهینه سازی را پوشش می دهد و به کارکنان شما کمک می کند تا با اطمینان کار کنند. با دسترسی جهانی، ICT پاسخ سریع و پشتیبانی طولانی مدت را برای همه مشتریان تضمین می کند.
| نظرات مشتریان
مشتریان تخصص مهندسین ما و حل سریع مشکلات را دوست دارند. آنها دستگاه چاپ خمیر لحیم کاری SMT را به دلیل دقت و قابلیت اطمینان بالا ستایش می کنند. بسته بندی قوی و حمل و نقل سریع نیز بازخورد خوبی دریافت می کند. بسیاری از پاسخ سریع ما به مسائل، تضمین حداقل خرابی، قدردانی می کنند. تعهد ICT به کیفیت و خدمات باعث جلب اعتماد در سراسر جهان می شود.
| گواهینامه ما
ICT دارای گواهینامه های مهمی مانند CE، RoHS و ISO9001 است که استانداردهای بالایی را تضمین می کند. ما همچنین برای طرح های نوآورانه خود حق ثبت اختراع داریم. این گواهینامه ها تعهد ما به کیفیت و ایمنی را نشان می دهد. مشتریان می توانند به محصولات ما اعتماد کنند که مقررات جهانی را رعایت می کنند و خیال خود را راحت می کنند.
| درباره فناوری اطلاعات و ارتباطات و کارخانه ما
ICT ارائه دهنده پیشرو راه حل های SMT با بیش از 25 سال تجربه است. ما تحقیق، توسعه و تولید را با یک تیم بزرگ انجام می دهیم. شرکت ما به سرعت رشد کرده است و به بیش از 1600 مشتری در 72 کشور خدمات ارائه می دهد. کارخانه ما از فرآیندهای دقیق تست و کنترل کیفیت پیروی می کند. با 12000 متر مربع فضا، محصولات برتر و خدمات جهانی را تضمین می کنیم.
