ICT-AI-5146C
I.C.T
| وضعیت در دسترس بودن: | |
|---|---|
| مقدار: | |
| بازرس پوشش ICT SMT AOI
دستگاه بازرسی نوری SMT Aoi، مدل AI-5146C، برای بازرسی پوشش منسجم در تولید PCB طراحی شده است. با استفاده از یک دوربین صنعتی رنگی با دقت بالا، تصاویر تخته را در زمان واقعی می گیرد و از الگوریتم های شبکه عصبی Convolution برای پردازش آنها استفاده می کند. این امکان قضاوت هوشمندانه در مورد عیوب مانند پوشش بیش از حد یا ناکافی، حباب ها و مواد خارجی را فراهم می کند. به عنوان یک دستگاه بازرسی نوری خودکار aoi برای PCB، مرزهای پوشش را به طور خودکار قفل می کند و مناطق را بدون توقف برد شناسایی می کند. از پیکربندی های متعدد، از جمله کل برد و چک های دو طرفه پشتیبانی می کند، که آن را برای فرآیندهای SMT و DIP ایده آل می کند. با منابع نور UV، چسب حاوی فسفر را به وضوح تشخیص می دهد. ویژگیهای ردیابی دادهها، مانند آلارمهای SPC و ذخیرهسازی LOG، کنترل کیفیت را تضمین میکنند. این دستگاه بازرسی نوری SMT Aoi کارایی را در کارخانه های مدرن افزایش می دهد.
| نشان
SMT Aoi Optical Inspection Machine از یادگیری عمیق پیشرفته برای بهینه سازی کلان داده ها و فعال کردن برنامه نویسی مینیمالیستی استفاده می کند. با یک کلیک اجزا و اتصالات لحیم کاری را شناسایی می کند و زمان برنامه نویسی و هشدارهای کاذب را در مقایسه با روش های سنتی کاهش می دهد. این سیستم هوشمند چالشهای کلیدی در بازرسی صنعتی را برطرف میکند و از دقت بالایی برای عیوب پوشش اطمینان میدهد. کاربران می توانند منابع نور را تغییر دهند تا مشکلات DIP، SMT و لحیم کاری را به طور یکپارچه تشخیص دهند. به عنوان یک دستگاه pcb aoi خودکار، از پنل های چند در 1 و مدل های ترکیبی پشتیبانی می کند و آن را برای اندازه های مختلف PCB تا 510x460 میلی متر همه کاره می کند.

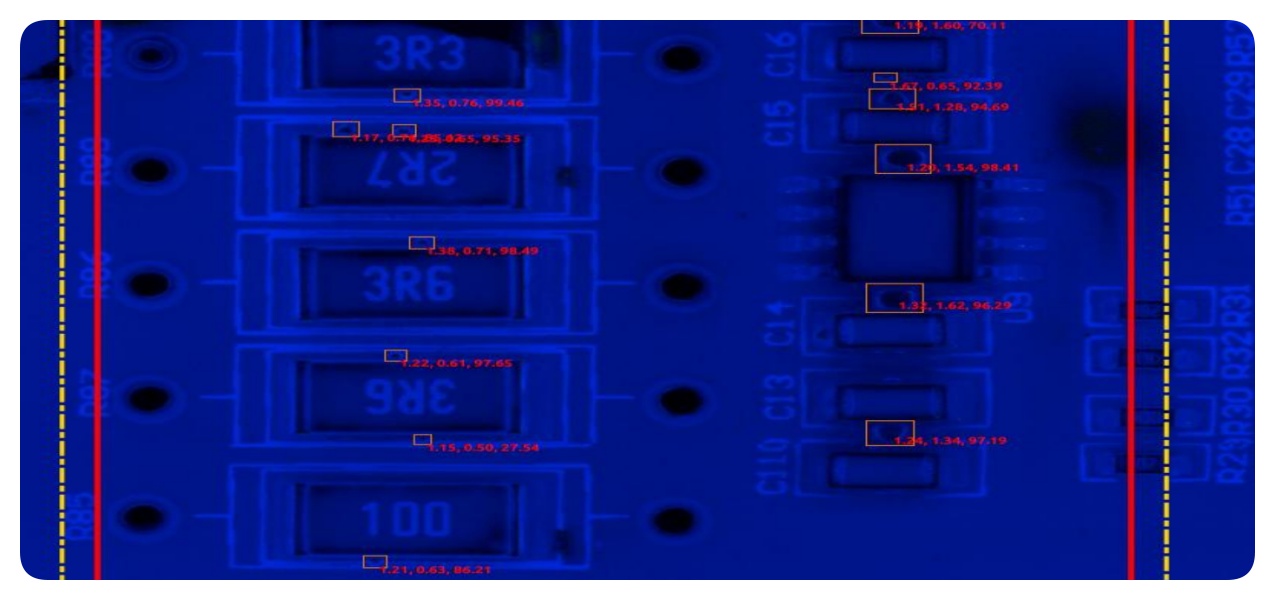

دستگاه بازرسی نوری SMT Aoi مجهز به الگوریتمهای تخصصی، حبابها را تا 0.05 میلیمتر و اجسام خارجی مانند تارهای مو را در نواحی مورد نظر بهصورت هوشمند شناسایی میکند. مقادیر حباب را تجسم می کند و اندازه گیری های عرض چندگانه را برای چسب از جمله میانگین، حداقل و حداکثر خروجی می دهد. این ویژگی، بررسی های پوشش را استاندارد می کند و از بروز نقص در محصولات نهایی جلوگیری می کند. مناطق بدون پوشش را می توان با قاب های شکل مسدود کرد تا از مثبت کاذب جلوگیری شود و دقت تشخیص بدون بار کاری اضافی افزایش یابد.

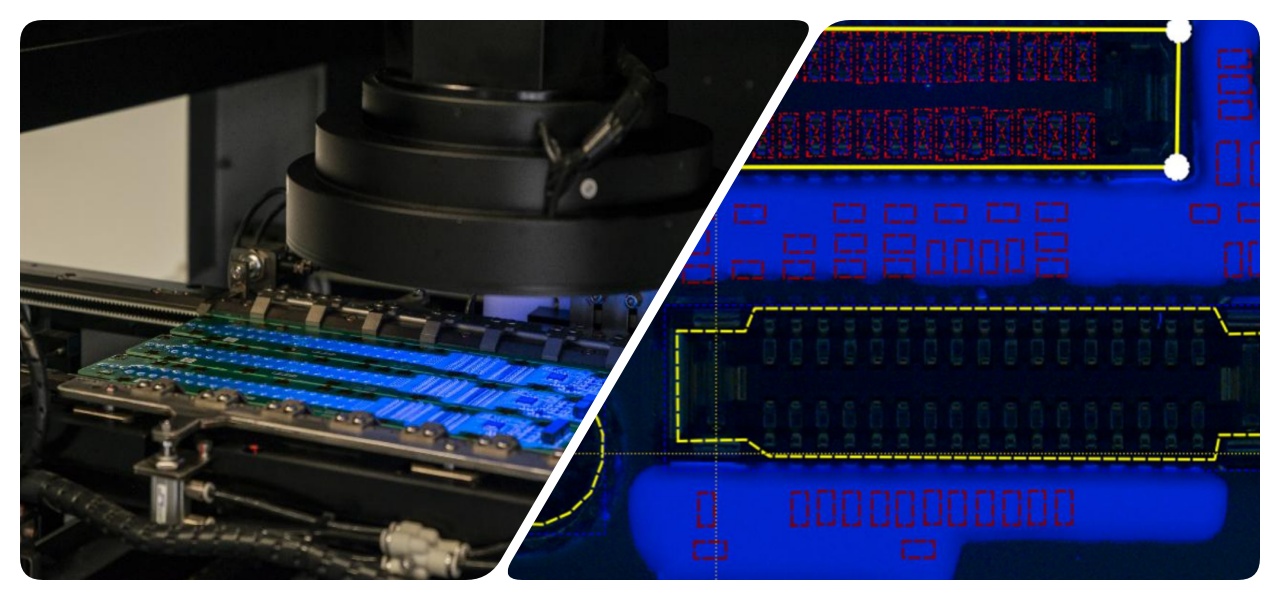

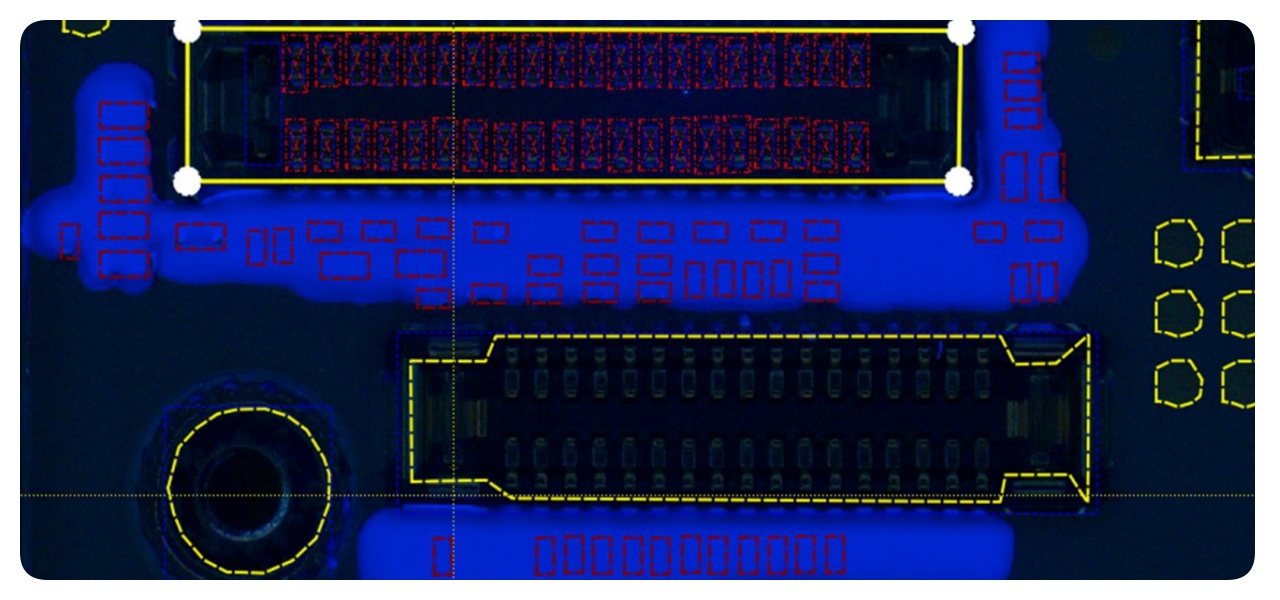

برنامه نویسی ساده و سریع است و فقط 10-15 دقیقه برای دستگاه بازرسی نوری SMT Aoi زمان می برد. گزینه های آفلاین و آنلاین را با انتخاب خودکار منطقه و تغییرات پارامتر یک کلیدی ارائه می دهد. پشتیبانی از شناسایی چرخش و پرش علامت بد، انعطافپذیری را اضافه میکند. حالت های چندگانه امکان بازرسی پوشش ها، عیوب SMT و DIP را با تعویض چراغ ها فراهم می کند. اندازه گیری اختیاری ضخامت چسب داده های خاص نقطه ای را برای صافی کل تخته فراهم می کند.
این دستگاه بازرسی نوری SMT Aoi که با سرعت 0.23 ثانیه در هر FOV کار می کند، بازرسی ها را بدون توقف جریان برد انجام می دهد. از نورهای UV و سفید برای دید واضح نقص استفاده می کند و از تخته های بزرگ تا 690x460 میلی متر پشتیبانی می کند. درایورهای سروو AC حرکت دقیق را با دقت 0.01 میلی متر تضمین می کنند و وزن PCB تا 3 کیلوگرم را تحمل می کنند.
| مشخصات
| مدل | ICT Coating Online AOI AI-5146C | ICT Coating Online AOI AI-5146CW |
| FOV | 15mm@36*30mm (استاندارد)، 10um@24*20mm 15um@45x45mm، 10um@40*30mm | 21.5um@52.6*44mm (استاندارد)، 15um@36*30mm/12MP:10um@40*30mm 15um@60*45mm |
| قطعنامه | 15 میلی متر (استاندارد)، 10 میلی متر | 21.5um (استاندارد) /15um /10um |
| دوربین | دوربین تکی 12M | دوربین دوگانه جانبی 5M |
| سرعت بازرسی | 0.23 ثانیه/FOV | |
| ارتفاع PCB | بالا: 25 میلی متر، پایین: 80 میلی متر | بالا: 75 میلی متر، پایین: 70 میلی متر |
| ضخامت PCB | 0.3 ~ 6.0 میلی متر | |
| لبه PCB | 3.0 میلی متر | |
| Warpage PCB | ± 3.0 میلی متر | |
| وزن PCB | حداکثر: 10 کیلوگرم | |
| ارتفاع نقاله | 900 ± 20 میلی متر | |
| با تنظیم | دستی و خودکار | |
| جهت نوار نقاله | L~R یا R~L | |
| قدرت | AC220 50/60 هرتز، 5 آمپر | |
| قدرت نامی | 380 وات | 570 وات |
| ارتباط | سما | |
| وزن | 750 کیلوگرم | 890 کیلوگرم |
* فناوری اطلاعات و ارتباطات همچنان روی کیفیت و عملکرد کار می کند ، مشخصات و ظاهر ممکن است بدون اطلاع خاص به روز شود.
| پوشش لیست تجهیزات خط
خط پوشش PCBA ما ابزارهای پیشرفته ای را برای محافظت از برد مدار کارآمد و دقیق ارائه می دهد. خط پوشش کاملاً خودکار شامل یک دستگاه پوشش انتخابی برای کاربرد دقیق، یک کوره پخت برای پرداخت های بادوام، AOI برای بررسی کیفیت، بالابر و باله برای حمل صاف و یک سیستم نوار نقاله برای تولید بدون درز است.
این خط پوشش PCBA با کیفیت بالا عملکرد پایدار، پوشش قابل اعتماد ضد گرد و غبار، ضد آب و ضد انفجار را تضمین می کند و نیازهای مختلف صنعت را برآورده می کند. با طراحی های مدولار و پشتیبانی جهانی از ICT، بهره وری را برای وظایف پوشش محافظ افزایش می دهد.
| نام محصول | هدف در خط پوشش PCBA |
|---|---|
برای محافظت در برابر گرد و غبار، ضد آب و ضد انفجار، پوشش های محافظ دقیقی را روی بردهای مدار اعمال می کند. | |
پوشش ها را با نور مادون قرمز یا UV سفت می کند و محافظت بادوام و قوی را تضمین می کند. | |
برای پردازش کارآمد، بردهای مدار را به آرامی از طریق خط پوشش منتقل می کند. | |
PCB را برای خط تولید تهیه و ذخیره می کند و ورودی و خروجی صاف را تضمین می کند. | |
| پوشش منسجم AOI | کیفیت پوشش را بازرسی می کند و عیوب را برای اطمینان از استانداردهای بالا تشخیص می دهد. |
| ویدئوی موفقیت مشتری
در یک پروژه اخیر، خط پوشش دو طرفه ما با نوار نقاله برگشتی برای مشتری در تولید لوازم الکترونیکی نصب شد. این ویدیو گردش کار کامل از آسانسور تا تخلیه کننده را نشان می دهد، از جمله ماشین هایی مانند لودر پوشش، روکش، آسانسور، پوشش AOI، کوره پخت IR، نوار نقاله انتخابی، فلیپر و تخلیه کننده. این خط دارای بازگشت ثابت پایینی برای جابجایی کارآمد و اسکن بارکد در سراسر آن است. به طور خودکار دو طرف بالا و پایین PCB را شناسایی می کند و برنامه های مناسب را برای تولید بدون درز فراخوانی می کند. این راهاندازی با اطمینان از پوشش دقیق و تشخیص سریع عیب با استفاده از دستگاه بازرسی نوری SMT Aoi، کارایی مشتری را بهبود میبخشد، کار مجدد را کاهش میدهد و کیفیت کلی در فرآیند مونتاژ PCB آنها را افزایش میدهد. در یک پروژه اخیر، خط پوشش دو طرفه ما با نوار نقاله برگشتی برای مشتری در تولید لوازم الکترونیکی نصب شد. این ویدیو گردش کار کامل از آسانسور تا تخلیه کننده را نشان می دهد، از جمله ماشین هایی مانند لودر پوشش، روکش، آسانسور، پوشش AOI، کوره پخت IR، نوار نقاله انتخابی، فلیپر و تخلیه کننده. این خط دارای بازگشت ثابت پایینی برای جابجایی کارآمد و اسکن بارکد در سراسر آن است. به طور خودکار دو طرف بالا و پایین PCB را شناسایی می کند و برنامه های مناسب را برای تولید بدون درز فراخوانی می کند. این راهاندازی با اطمینان از پوشش دقیق و تشخیص سریع عیب با استفاده از دستگاه بازرسی نوری SMT Aoi، توان عملیاتی مشتری را بهبود بخشید، کار مجدد را کاهش داد و کیفیت کلی را در فرآیند مونتاژ PCB آنها افزایش داد.
| خدمات و پشتیبانی آموزشی
ICT خدمات و آموزش کامل پس از فروش را برای دستگاه بازرسی نوری SMT Aoi ارائه می دهد. تیم ما نصب در محل، اشکال زدایی از راه دور و تعمیر و نگهداری مداوم را ارائه می دهد تا تجهیزات به خوبی کار کنند. برنامههای آموزشی عملیات، برنامهنویسی و عیبیابی را پوشش میدهند که متناسب با نیازهای کاربر است. با مراکز خدمات جهانی، ما از پاسخ سریع به مسائل اطمینان میدهیم و زمان خرابی را به حداقل میرسانیم. این شامل بهروزرسانیهای نرمافزار و تامین قطعات یدکی است که به مشتریان کمک میکند تا تولید را بهینه کنند و به قابلیت اطمینان طولانیمدت دست یابند.
| نظرات مشتریان
مشتریان مهندسان ما را به دلیل تخصص و حل سریع مشکل در هنگام نصب تحسین می کنند. آنها از دستگاه بازرسی نوری SMT Aoi برای دقت و سهولت استفاده قدردانی می کنند. بسیاری بسته بندی ایمن و حمل و نقل سریع ما را برجسته می کنند که از آسیب جلوگیری می کند. پاسخ سریع به سوالات باعث ایجاد اعتماد و کارایی در مشارکت می شود.
| گواهینامه ها و استانداردها
ICT دارای گواهینامه های کلیدی مانند CE، RoHS، ISO9001، و پتنت های مختلف برای دستگاه بازرسی نوری SMT Aoi ما است. این موارد انطباق با استانداردهای بین المللی ایمنی، حفاظت از محیط زیست و مدیریت کیفیت را تضمین می کند. فرآیندهای آزمایش دقیق ما عملکرد قابل اعتماد را در بازارهای جهانی تضمین می کند.
| درباره شرکت ICT و کارخانه SMT ما
ICT ارائه دهنده پیشرو راه حل های کامل کارخانه SMT با تحقیق و توسعه و تولید داخلی است. با بیش از 89 کارمند و رشد سریع در سال های اخیر، ما به بیش از 1600 مشتری در 72 کشور خدمات ارائه می دهیم. کارخانه ما دارای جریان های بازرسی دقیق و یک سیستم مدیریت کیفیت قوی برای اطمینان از استانداردهای بالا است. به عنوان یک پلت فرم ارزش متقابل، ما بر یکپارچگی، هماهنگی و اشتراک گذاری برای ارائه تجهیزات نوآورانه تولید الکترونیک تمرکز می کنیم.
