ICT-GP800
I.C.T

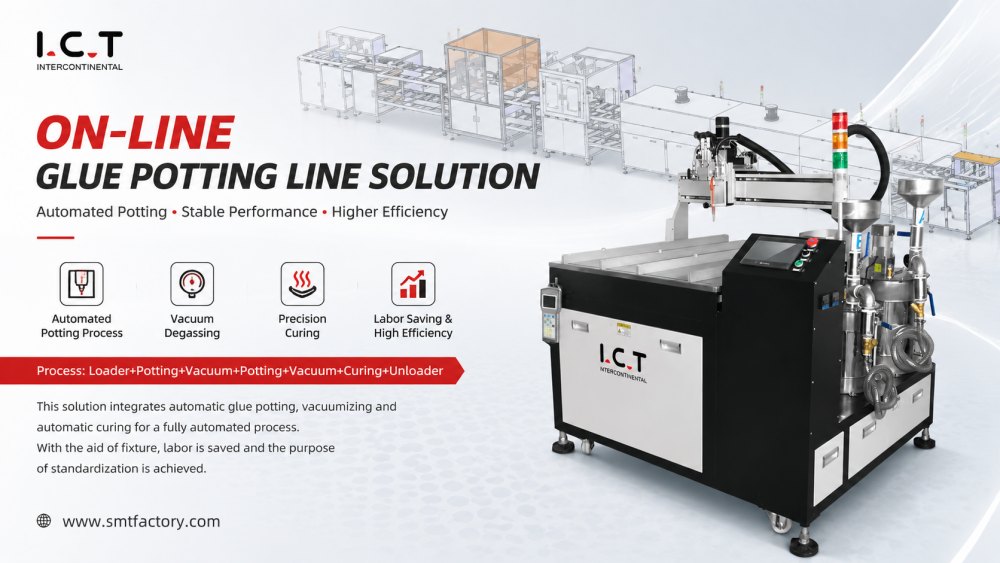

On-line Glue Potting Line solution
| مقدار: | |
|---|---|
خط گلدان آنلاین چسب گلدانی دقیق و خودکار مجموعه های PCBA را در تولید با حجم بالا ارائه می دهد. هر ایستگاه چسب را به طور یکنواخت اعمال می کند و پوشش ثابتی را در اجزای با اندازه های مختلف حفظ می کند. سیستم های حمل و نقل یکپارچه PCB ها را به طور موثر بین ماژول های گلدان، پخت و بازرسی جابجا می کنند. پارامترهای قابل تنظیم، ویسکوزیته های مختلف چسب و الگوهای گلدان را در خود جای می دهند. این سیستم ضایعات مواد را کاهش می دهد، قابلیت اطمینان تولید را بهبود می بخشد و کیفیت قابل تکرار را تضمین می کند. طراحی فشرده درون خطی امکان ادغام آسان با خطوط SMT و DIP موجود را فراهم می کند. اپراتورها میتوانند به سرعت برنامهها را تغییر دهند تا طرحبندی PCB یا مدلهای مختلف محصول را در خود جای دهند.
GP800 از نازلهای قابل برنامهریزی با نرخ جریان کنترلشده استفاده میکند تا چسب را بهطور دقیق در قسمتهای تعیینشده اعمال کند. طول ضربه، سرعت و زاویه نازل قابل تنظیم به الگوهای پیچیده و پوشش متراکم اجزا اجازه می دهد. سنسورهای ارتفاع ضخامت پوشش یکنواخت را تضمین می کنند. سیستم خودکار از پر شدن بیش از حد یا کمتر جلوگیری میکند و کیفیت ثابت گلدان را برای PCBهای یک یا دو طرفه تضمین میکند.
یک سیستم نوار نقاله مدولار PCB ها را بین ایستگاه های توزیع، پخت و بازرسی حمل می کند. درایوهای موتور پله ای موقعیت دقیقی را ارائه می دهند. فشار دهنده ها و بافرها تخته ها را در حین استفاده از چسب تثبیت می کنند. لامپهای با رهش سریع امکان تغییر سریع بین انواع محصول را فراهم میکنند. این طراحی تراز دقیق را حفظ می کند، از جابجایی PCB جلوگیری می کند و عملکرد با سرعت بالا را در جریان های کاری SMT/DIP درون خطی تضمین می کند.
ماژولهای یکپارچه پخت IR یا UV به سرعت چسب را بدون آسیب رساندن به یکپارچگی اجزا، سخت میکنند. ایستگاه های بازرسی با سنسورهای CCD یا لیزری یکنواختی پوشش را بررسی می کنند و خطاها را در زمان واقعی تشخیص می دهند. کنترل مبتنی بر PLC به اپراتورها اجازه می دهد تا زمان پخت، سرعت نوار نقاله و پارامترهای بازرسی را تنظیم کنند. نظارت مستمر کیفیت ثابت را تضمین می کند و در عین حال توان عملیاتی را به حداکثر می رساند و زمان خرابی را به حداقل می رساند.
برنامه:
| مدل | ICT GP800 |
| شماره نازل | 1 (چند سر گزینه ای است) |
| شماره محور | 3-محور X,Y,Z |
| اندازه جدول | <500 * 500 میلی متر |
| تنظیم محور Z | 0-100 میلی متر |
| نظافت | خودکار |
| مواد چسب | سیلیکون، اپوکسی. PU، و غیره. |
| ویسکوزیته چسب | <20000 |
| منبع تغذیه | AC: 10 ± 220٪، 50/60 هرتز، 2.5 کیلووات |
| روش کنترل | صفحه لمسی PLC+ |
| بعد (میلی متر) | L1800 * W1800 * H1500 |
| وزن | تقریبا: 580 کیلوگرم |
ICT پشتیبانی کاملی از عملیات SMT، DIP و Potting ارائه می دهد. برنامه ریزی قبل از تحویل، نوع PCB، مواد گلدان، اهداف تولید و چیدمان را ارزیابی می کند. پس از تحویل، مهندسان نصب، راه اندازی، آموزش اپراتور، نگهداری و بهینه سازی فرآیند را انجام می دهند. ادغام گلدان چسب، پخت، جابجایی و بازرسی گردش کار قابل اعتماد را تضمین می کند. تسهیلات جدید از طرحبندی تا تولید آزمایشی راهنمایی گام به گام دریافت میکنند، در حالی که خطوط موجود فرآیندهای بهینهسازی و عملکرد پایدار را به دست میآورند.
| نام محصول | هدف در خط پوشش PCBA |
|---|---|
برای محافظت در برابر گرد و غبار، ضد آب و ضد انفجار، پوشش های محافظ دقیقی را روی بردهای مدار اعمال می کند. | |
پوشش ها را با نور مادون قرمز یا UV سفت می کند و محافظت بادوام و قوی را تضمین می کند. | |
برای پردازش کارآمد، بردهای مدار را به آرامی از طریق خط پوشش منتقل می کند. | |
PCB را برای خط تولید تهیه و ذخیره می کند و از ورودی و خروجی صاف اطمینان می دهد. | |
| پوشش منسجم AOI | کیفیت پوشش را بررسی می کند و عیوب را برای اطمینان از استانداردهای بالا تشخیص می دهد. |
در دسامبر 2025، ICT سه خط یکپارچه SMT، DIP و پوشش را به یک مشتری الکترونیک خودرو در عربستان سعودی تحویل داد. مهندسین فناوری اطلاعات و ارتباطات در محل نصب، کالیبراسیون و آموزش اپراتور را انجام دادند. مشتری قبلاً تأسیسات ICT را در ژوئن 2025 بازرسی کرده بود. پس از راهاندازی موفقیتآمیز، مهندسان گواهیهای افتخاری را دریافت کردند که از حرفهای بودن آنها و قابلیت اطمینان راهحل کامل خط SMT، DIP و Glue Potting برای یک کارخانه جدید ODM قادر به تحقیق و توسعه، طراحی و تولید مستقل بود.
ICT پشتیبانی کاملی از عملیات SMT، DIP و Potting ارائه می دهد. برنامه ریزی قبل از تحویل، نوع PCB، مواد گلدان، اهداف تولید و چیدمان را ارزیابی می کند. پس از تحویل، مهندسان نصب، راه اندازی، آموزش اپراتور، نگهداری و بهینه سازی فرآیند را انجام می دهند. ادغام گلدان چسب، پخت، جابجایی و بازرسی گردش کار قابل اعتماد را تضمین می کند. تسهیلات جدید از طرحبندی تا تولید آزمایشی راهنمایی گام به گام دریافت میکنند، در حالی که خطوط موجود فرآیندهای بهینهسازی و عملکرد پایدار را به دست میآورند.
مشتریان ICT را برای راهنمایی عملی و پاسخ سریع تحسین می کنند. مهندسان دستورالعمل های واضحی را برای کاهش خطاها و بهبود کارایی تولید ارائه می دهند. بسته بندی حمل و نقل ایمن تجهیزات را تضمین می کند. سوالات فنی به سرعت رسیدگی می شود. مشتریان به ICT برای راه اندازی خطوط جدید SMT، DIP و گلدان، دستیابی به نتایج ثابت و با کیفیت بالا در تولید آفلاین یا درون خطی به ICT اعتماد دارند.
خط گلدان چسب GP800 دارای گواهینامه CE و ISO9001 است. رویه های کیفیت شامل بازرسی قطعات، تایید مونتاژ، تست عملکرد، بررسی بسته بندی، ردیابی حمل و نقل، نصب و خدمات پس از فروش است. این استانداردها عملکرد قابلتولید گلدان را در مجموعههای PCBA یکطرفه و دو طرفه، از جمله خودرو، گوشیهای هوشمند و برنامههای LED تضمین میکنند.
ICT راه حل های کلید در دست را برای SMT، DIP، پوشش، توزیع، مونتاژ و ادغام کارخانه هوشمند ارائه می دهد. تیم های تحقیق و توسعه، تولید، مهندسی، فروش و خدمات داخلی از مشتریان در سراسر جهان پشتیبانی می کنند. پروژه ها شامل تامین، نصب، آموزش و بهینه سازی فرآیند می باشد. ICT کارخانههای جدیدی را از 0 به 1 میسازد و خطوط موجود را از 1 به 10 ارتقا میدهد و راهحلهای گلدان و پوشش PCBA دقیق، مقیاسپذیر و قابل اعتماد ارائه میدهد.
