انتخاب مناسب دستگاه چاپ خمیر لحیم کاری یک تصمیم اساسی در تضمین موفقیت خط تولید SMT شما است. این اولین قدم به ظاهر ساده در فرآیند SMT، قدرت تعیین کیفیت کل چرخه تولید شما، از قرار دادن قطعات تا نتایج نهایی لحیم کاری را دارد. در واقع، کیفیت پایین چاپ خمیر لحیم کاری مسئول تا 70 درصد از تمام عیوب SMT است که منجر به دوباره کاری پرهزینه، ضایعات و بازده پایین پاس اول می شود. برای ماندن در رقابت، تولیدکنندگان به چاپگری نیاز دارند که دقت، تکرارپذیری و کارایی را تضمین کند - چاپگری که بهطور بینقص با سیستمهای SPI پاییندست ادغام شود تا خطاها را به حداقل برساند و توان را به حداکثر برساند. در این راهنما، ما عوامل مهمی را بررسی خواهیم کرد که تضمین میکند دستگاه چاپ خمیر لحیم کاری شما نه تنها اهداف تولید شما را برآورده میکند، بلکه از آن فراتر میرود و هزینهها را کاهش میدهد و در عین حال کیفیت کلی را بهبود میبخشد.
در بخشهای بعدی، ملاحظات کلیدی را برای انتخاب چاپگر خمیر لحیم کاری ایدهآل برای نیازهای شما، از درک انواع و مشخصات دستگاه تا ادغام با سایر تجهیزات در خط SMT، بررسی میکنیم. ما همچنین در مورد اینکه چگونه چاپگر شما با سیستمهای SPI میتواند بهینهسازی بازده و هزینههای پنهان نگهداری چنین تجهیزاتی را افزایش دهد، بحث خواهیم کرد. بیایید وارد دنیای چاپ خمیر لحیم شویم و دریابیم که چگونه می توانید کارایی تولید و نتیجه نهایی خود را بهبود بخشید.
چاپ خمیر لحیم پایه یک خط تولید صاف و کارآمد SMT است. به عنوان اولین گام در فرآیند، مستقیماً بر هر عملیات بعدی تأثیر می گذارد - از قرار دادن اجزا تا لحیم کاری مجدد و در نهایت، قابلیت اطمینان محصول نهایی. حتی تغییرات جزئی در ارتفاع، حجم یا تراز خمیر می تواند یک اثر موج دار ایجاد کند، که منجر به عیوب در انتهای خط می شود، مانند قرار گرفتن نادرست یا اتصالات لحیم کاری ضعیف. سرمایه گذاری در فرآیند چاپ دقیق و پایدار برای کاهش عیوب، تضمین کیفیت و افزایش کارایی کلی خط بسیار مهم است. به طور خلاصه، فرآیند چاپ خمیر لحیم کاری قابل اعتماد اولین گام به سمت تولید با کیفیت بالا و افزایش سودآوری است.
عیوب چاپ مانند پل زدن، لحیم کاری ناکافی، خمیر اضافی، گلوله های لحیم کاری، و انتشار ضعیف خمیر فقط مسائل جزئی نیستند، بلکه می توانند باعث ایجاد مجموعه ای از مشکلات پرهزینه شوند. این نقص ها اغلب منجر به عواقب جدی مانند سنگ قبر، اتصالات باز یا اتصال کوتاه پس از جریان مجدد می شود. این به معنای نرخ بالاتر دوباره کاری، افزایش ضایعات و احتمالاً از دست دادن اعتماد مشتری است. تاثیر مالی؟ قابل توجه! انتخاب تجهیزات چاپ خمیر لحیم کاری مناسب می تواند به رفع زودهنگام این مشکلات کمک کند و از نقص ها قبل از اینکه فرآیند تولید را مختل کنند و به خط تولید شما آسیب برساند، جلوگیری می کند.
وقتی نوبت به بهبود عملکرد پاس اول می رسد، دستگاه چاپ خمیر لحیم کاری مناسب یک تغییر دهنده بازی است. یک چاپگر با کیفیت بالا رسوب خمیر ثابت، تراز کامل، و پارامترهای فرآیند پایدار را تضمین میکند - عناصر کلیدی در دستیابی به بازده گذر اول بالا. هنگامی که با طراحی بهینه استنسیل و بازخورد SPI بلادرنگ همراه شود، به ابزاری قدرتمند برای کاهش عیوب، کاهش ضایعات و سرعت بخشیدن به چرخه های تولید تبدیل می شود. برای شرکتهایی که عاقلانه انتخاب میکنند، سرمایهگذاری در تجهیزات چاپ سطح بالا مستقیماً به افزایش کیفیت، کارایی و در نهایت سودآوری منجر میشود.

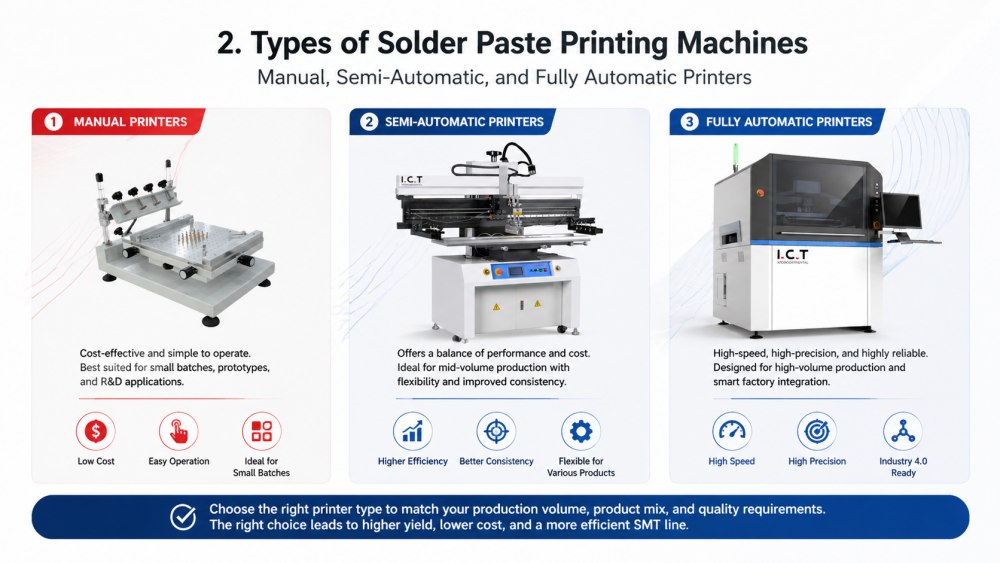

چاپگرهای خمیر لحیم کاری دستی راه حلی مقرون به صرفه و انعطاف پذیر برای نمونه سازی، تحقیق و توسعه و تولید کم حجم ارائه می دهند. این ماشینها به اپراتورها این امکان را میدهند که به صورت دستی شابلون را تراز کرده و خمیر را با استفاده از اسکاج بمالند. در حالی که آنها ارزان و قابل انطباق هستند، موفقیت فرآیند به شدت به مهارت اپراتور بستگی دارد و آنها اغلب با تکرارپذیری و توان عملیاتی بالا دست و پنجه نرم می کنند. برای تولیدکنندگان با بودجه محدود یا کسانی که در مراحل اولیه توسعه محصول هستند، چاپگرهای دستی می توانند نقطه شروع خوبی باشند - اما با افزایش مقیاس تولید، نیاز به اتوماسیون بیشتر آشکار می شود.
چاپگرهای خمیر لحیم کاری نیمه اتوماتیک حرکت اسکاج را به طور خودکار انجام می دهند و اغلب از سیستم های تراز بینایی اولیه برای سازگاری بهتر استفاده می کنند. این چاپگرها تعادل بسیار خوبی بین هزینه و بهرهوری برقرار میکنند، و آنها را برای تولید با حجم متوسط مناسب میسازد، جایی که شما به نتایج مطمئنتری نسبت به چاپگرهای دستی نیاز دارید - بدون اینکه به ضرر شما تمام شود. در حالی که آنها خستگی اپراتور را کاهش می دهند و دقت را بهبود می بخشند، ماشین های نیمه اتوماتیک هنوز مقداری انعطاف پذیری را فراهم می کنند و آنها را به گزینه ای عالی برای تولید کنندگانی تبدیل می کند که با هدف افزایش ثبات در حین کنترل هزینه ها هستند.
برای تولید در حجم بالا، دستگاه های چاپ خمیر لحیم کاری تمام اتوماتیک استاندارد طلایی هستند. این چاپگرها با سیستم های بینایی پیشرفته، تمیز کردن خودکار استنسیل و پارامترهای کاملاً قابل برنامه ریزی، بالاترین دقت، سرعت و تکرارپذیری را تضمین می کنند. آنها برای خطوط SMT با ترکیب بالا و حجم بالا که به کیفیت چاپ بی عیب و نقص و توانایی ادغام یکپارچه در محیط های تولید کاملاً خودکار نیاز دارند، ایده آل هستند. در حالی که سرمایه گذاری اولیه بیشتر است، کارایی عملیاتی و کاهش عیوب هزینه را توجیه می کند و منجر به صرفه جویی قابل توجهی در طولانی مدت در زمان و مواد می شود.
هنگام انتخاب بین پیکربندی چاپگر درون خطی و آفلاین، مطابقت با نیازهای تولیدی شما ضروری است. چاپگرهای درون خطی که در سیستم نوار نقاله SMT ادغام شدهاند، از جریان مداوم پشتیبانی میکنند و بازخورد فرآیند را در زمان واقعی ارائه میکنند و برای تولیدکنندگان با حجم بالا که به دنبال به حداکثر رساندن توان هستند، ایدهآل هستند. از سوی دیگر، چاپگرهای آفلاین به طور مستقل عمل می کنند و انعطاف پذیری بیشتری را برای اجراهای دسته ای کوچکتر یا فرآیندهای اختصاصی ارائه می دهند. برای محیطهای تولیدی بزرگتر با تقاضای توان عملیاتی بالا، پیکربندیهای درون خطی معمولاً انتخابی هستند، اما مشاغل کوچکتر یا خطوط تخصصی ممکن است از سازگاری چاپگرهای آفلاین بهره ببرند.

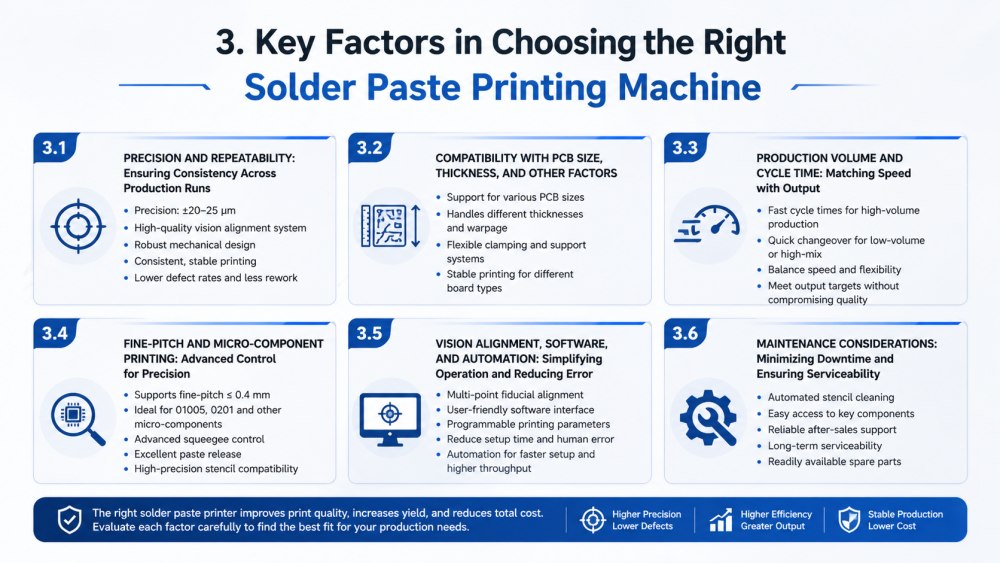

در خطوط تولید SMT امروزی، دقت (± 20-25 میکرومتر) و تکرارپذیری غیرقابل مذاکره است، به خصوص که اندازه قطعات همچنان در حال کوچک شدن است. یک چاپگر با طراحی مکانیکی قوی و یک سیستم تراز بینایی با کیفیت بالا برای حفظ چاپ های ثابت و با کیفیت بالا در دوره های تولید طولانی ضروری است. اطمینان از این قابلیت ها مستقیماً بر میزان نقص و کارایی تولید شما تأثیر می گذارد. به دنبال تجهیزاتی باشید که نتایج پایداری را در طول چرخه تولید شما ارائه میکند تا از دوباره کاری پرهزینه جلوگیری کنید و از یک روند صاف از ابتدا تا انتها اطمینان حاصل کنید.
چاپگری که انتخاب می کنید باید اندازه PCB، ضخامت و شرایط تحمل تاب خوردگی خاص شما را برآورده کند. سیستمهای پشتیبانی و بستن انعطافپذیر برای سازگاری با انواع مختلف محصول و اطمینان از چاپ پایدار در پیکربندیهای مختلف برد بسیار مهم هستند. داشتن ماشین مناسبی که بتواند با نیازهای تولید شما سازگار شود، نه تنها کیفیت چاپ را تضمین می کند، بلکه خطر عیوب ناشی از ناپایداری یا ناهماهنگی برد را کاهش می دهد.
سرعت و زمان چرخه چاپگر شما باید با اهداف خروجی روزانه شما هماهنگ باشد. برای خطوط تولید با حجم بالا، زمان چرخه سریع برای برآوردن تقاضا بدون به خطر انداختن کیفیت حیاتی است. از سوی دیگر، تولید کم حجم یا مخلوط بالا ممکن است تغییر سریع و توانایی مدیریت انواع تخته را در اولویت قرار دهد. مهم است که ماشینی را انتخاب کنید که سرعت را با انعطاف پذیری متعادل کند و اطمینان حاصل کند که اهداف تولید شما بدون تاخیرهای غیرضروری برآورده می شود.
برای تولید شامل قطعات ریز (0.4 میلیمتر و پایینتر) یا اجزای ریز مانند 01005 و 0201، چاپگر شما باید کنترل پیشرفتهای را ارائه دهد، ویژگیهای استثنایی رهاسازی خمیر، و سازگاری شابلون با دقت بالا را ارائه دهد. این عوامل برای اطمینان از کاربرد دقیق خمیر در اجزای کوچکتر و پیچیدهتر حیاتی هستند. اگر تولید شما شامل چنین کارهای چالش برانگیزی است، مطمئن شوید که یک چاپگر با ویژگی های مناسب برای حفظ کیفیت ثابت در این مقیاس های کوچک انتخاب کنید.
چاپگرهای خمیر لحیم کاری مدرن مجهز به تراز چند نقطه ای، نرم افزار کاربر پسند و پارامترهای چاپ قابل برنامه ریزی هستند که کار را بسیار ساده می کند. این ویژگیها زمان راهاندازی را کاهش میدهند و خطای انسانی را به حداقل میرسانند و تضمین میکنند که حتی اپراتورهایی با حداقل تجربه میتوانند به نتایج ثابتی دست یابند. ادغام ویژگیهای اتوماسیون همچنین امکان راهاندازی سریعتر و توان عملیاتی بالاتر را فراهم میکند و فرآیند تولید شما را روانتر و کارآمدتر میکند.
تمیز کردن خودکار استنسیل، دسترسی آسان به اجزای کلیدی و پشتیبانی قابل اعتماد پس از فروش برای به حداقل رساندن زمان خرابی و حفظ عملکرد روان خط تولید شما ضروری است. انتخاب چاپگری با قابلیت سرویس طولانی مدت و قطعات یدکی در دسترس برای جلوگیری از وقفه در تولید بسیار مهم است. هنگام ارزیابی چاپگرها، نه تنها عملکرد فوری آنها را در نظر بگیرید، بلکه به راحتی می توان آنها را در طول زمان نگهداری و پشتیبانی کرد.

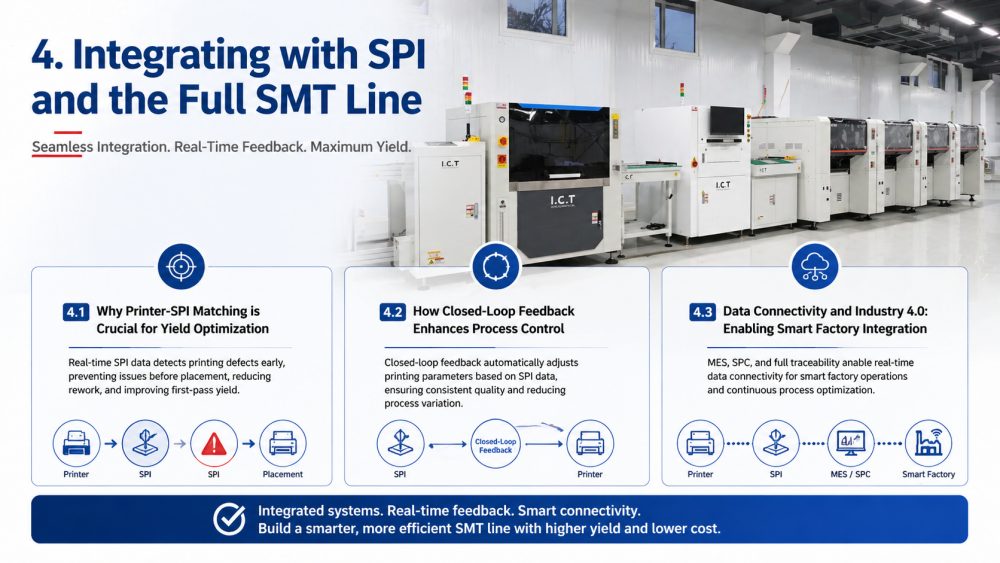

ادغام یکپارچه بین چاپگر خمیر لحیم کاری شما و سیستم 3D SPI برای بهینه سازی عملکرد بسیار مهم است. داده های SPI بلادرنگ امکان تشخیص فوری عیوب چاپی بالقوه مانند حجم چسب نادرست، تغییرات ارتفاع، یا مشکلات تراز را می دهد. با حل این مشکلات در مراحل اولیه، قبل از اینکه تخته به مرحله قرارگیری حرکت کند، می توانید از نقص های پرهزینه در پایین دست جلوگیری کنید، دوباره کاری را کاهش دهید و به طور قابل توجهی بازده اولین پاس خود را بهبود بخشید. برای تولیدکنندگانی که به دنبال سادهسازی فرآیند تولید و به حداکثر رساندن کارایی هستند، این ادغام ضروری است.
با بازخورد حلقه بسته، سیستم های پیشرفته چاپ خمیر لحیم کاری می توانند به طور خودکار تنظیمات خود را بر اساس داده های بلادرنگ سیستم SPI تنظیم کنند. این کنترل پویا به حفظ شرایط بهینه چاپ در طول دوره تولید کمک می کند، به طور موثری تنوع فرآیند را کاهش می دهد و کیفیت ثابت را تضمین می کند. این سیستمها با تنظیم مداوم پارامترهای چاپ، پایداری و بهرهوری کلی فرآیند را افزایش میدهند و خطر نقص را به حداقل میرسانند و ثبات خروجی بلندمدت شما را بهبود میبخشند.
در محیط تولید هوشمند امروزی، چاپگرهایی که از یکپارچه سازی MES (سیستم اجرای تولید)، خروجی داده SPC (کنترل فرآیند آماری) و قابلیت ردیابی کامل پشتیبانی می کنند، بسیار ارزشمند هستند. این ویژگیها با ارائه دادههای بلادرنگ برای بهینهسازی فرآیند مستمر، عملیات هوشمند کارخانه را قادر میسازد، و به تولیدکنندگان اجازه میدهد عملکرد را نظارت کنند و تصمیمگیری آگاهانه را در لحظه اتخاذ کنند. همانطور که صنعت به سمت صنعت 4.0 حرکت می کند، این قابلیت ها دیگر فقط یک تجمل نیستند - آنها برای رقابتی ماندن، بهبود کارایی و دستیابی به دید کامل فرآیند ضروری هستند.
در حالی که چاپگرهای تمام اتوماتیک نیاز به سرمایه گذاری اولیه بیشتری دارند، هزینه کل مالکیت آنها (TCO) اغلب در طول زمان به میزان قابل توجهی کمتر است. این به دلیل توانایی آنها در ارائه بازده بالاتر، کاهش هزینه های نیروی کار و به حداقل رساندن دوباره کاری است. هنگام ارزیابی تجهیزات، فقط روی قیمت خرید تمرکز نکنید - به تصویر بزرگتر نگاه کنید. ارزیابی TCO طی 3 تا 5 سال برای درک واقعی مزایای مالی بلندمدت سرمایه گذاری در چاپگر با کیفیت بسیار مهم است. این رویکرد تضمین میکند که سرمایهگذاری هوشمندانهای انجام میدهید که به مرور زمان نتیجه میدهد، نه فقط در نقطه خرید.
ROI چاپگر خمیر لحیم کاری شما به چند عامل کلیدی بستگی دارد: حجم تولید، کاهش عیب و صرفه جویی در نیروی کار یک چاپگر خودکار با کیفیت بالا معمولاً به لطف کاهش ضایعات، افزایش کارایی و مداخلات دستی کمتر، در عرض 12 تا 24 ماه برای عملیات با حجم متوسط تا بالا بازپرداخت می کند. با کاهش عیوب و بهینه سازی توان، چاپگر مناسب هزینه خود را به سرعت پرداخت می کند و آن را به سرمایه گذاری مناسبی برای تولیدکنندگانی تبدیل می کند که به دنبال افزایش تولید بدون افت کیفیت هستند. .
هنگام انتخاب چاپگر مناسب، فراموش نکنید که هزینههای پنهانی مانند آموزش اپراتور، تعمیر و نگهداری منظم، مواد مصرفی و خرابی احتمالی را در نظر بگیرید. این عوامل می توانند به طور قابل توجهی بر بازده کلی هزینه شما تأثیر بگذارند. تامین کنندگان پیشرو مانند ICT آموزش های جامع و پشتیبانی مداوم را ارائه می دهند و به تولیدکنندگان کمک می کنند تا این هزینه های پنهان را به حداقل برسانند و تولید را روان نگه دارند. با انتخاب تامین کننده ای که راه حل SMT یک مرحله ای را ارائه می دهد، می توانید از دردسر برخورد با چندین فروشنده جلوگیری کنید و اطمینان حاصل کنید که خط تولید شما کارآمد و مقرون به صرفه است.
انتخاب خمیر لحیم کاری مناسب برای نتایج ثابت بسیار مهم است. به عواملی مانند اندازه ذرات و فعالیت شار توجه کنید تا با اجزای سازنده و نیازهای فرآیند مطابقت داشته باشد. جابجایی مناسب به همان اندازه مهم است: اطمینان حاصل کنید که خمیر به درستی ذخیره می شود، به تدریج ذوب می شود و به طور مداوم نورد می شود تا ویسکوزیته و عملکرد کلی آن حفظ شود. این مراحل ساده و در عین حال حیاتی می تواند به طور قابل توجهی بر کیفیت چاپ شما تأثیر بگذارد، نقص ها را کاهش دهد و بازده پاس اول را بهبود بخشد.
برای تنظیم دقیق پارامترهایی مانند نسبت مساحت، نسبت ابعاد و اشکال دیافراگم با تامین کنندگان شابلون کار کنید. شابلونهایی که به خوبی طراحی شدهاند، کلید انتشار خمیر قابل اعتماد هستند، بهویژه هنگام کار با اجزای ریز گام (مانند 0201 یا 0.4 میلیمتر گام). بهینهسازی طراحی شابلون تضمین میکند که مقدار مناسبی از خمیر رسوب میشود و از مسائلی مانند لحیم کاری ناکافی یا پل زدن لحیم کاری که میتواند بر کیفیت و بازده محصول نهایی تأثیر بگذارد، جلوگیری میکند.
پارامترهای کلیدی مانند فشار اسکاج، سرعت چاپ، و جداسازی شابلون را برای مطابقت با نیازهای خاص هر نوع محصول تنظیم کنید. تنظیم دقیق این تنظیمات بر اساس مواد و ویژگی های برد برای دستیابی به چاپ های ثابت و با کیفیت ضروری است. علاوه بر این، تأیید پارامترهای منظم تضمین می کند که دستگاه کالیبره شده باقی می ماند، از جابجایی در طول زمان جلوگیری می کند و عملکرد بهینه را در هر دوره تولید حفظ می کند.
برای اینکه فرآیند چاپ شما روان و کارآمد باشد، یک برنامه کالیبراسیون برنامه ریزی شده و نگهداری پیشگیرانه ایجاد کنید. به طور منظم شابلون ها و اجزای چاپ را بررسی کنید تا از تشدید مشکلات جلوگیری کنید. تجهیزات به خوبی نگهداری شده نه تنها طول عمر چاپگر را افزایش می دهد، بلکه کیفیت خروجی ثابت را تضمین می کند. مراقبت پیشگیرانه از کاهش تدریجی عملکرد جلوگیری می کند، احتمال تعمیرات پرهزینه و خرابی را کاهش می دهد و اطمینان حاصل می کند که چاپگر شما در طولانی مدت در بهترین حالت خود کار می کند.
نوع چاپگر (دستی، نیمه اتوماتیک یا تمام اتوماتیک) و پیکربندی را با حجم تولید و ترکیب محصول خاص خود مطابقت دهید.
دقت بالا، تکرارپذیری و قابلیت ریزپیچ را در اولویت قرار دهید تا اطمینان حاصل شود که چاپگر هم نیازهای فعلی و هم نیازهای آینده را برآورده می کند.
از یکپارچگی یکپارچه با سیستم های SPI و بازخورد حلقه بسته برای به حداکثر رساندن بازده و به حداقل رساندن عیوب اطمینان حاصل کنید.
برای انجام یک سرمایه گذاری هوشمندانه و بلند مدت، به جای قیمت خرید اولیه، کل هزینه مالکیت (TCO) را ارزیابی کنید.
یک شریک قابل اعتماد را انتخاب کنید که پشتیبانی فنی قوی و راه حل های SMT یک مرحله ای ارائه می دهد تا اطمینان حاصل شود که خط تولید شما به خوبی و کارآمد کار می کند.
در ICT، ما چیزی بیش از ارائهدهنده ماشینهای چاپ خمیر لحیم کاری با کیفیت بالا هستیم - ما شریک شما در ایجاد یک خط تولید قابل اعتماد، کارآمد و مقرون به صرفه هستیم. با پشتیبانی فنی جامع و راهحلهای SMT مناسب، به تولیدکنندگان کمک میکنیم تا عملیات خود را بهینه کنند و به نتایج ثابت و باکیفیت دست یابند. برای بهبود خط SMT خود آماده اید؟ همین امروز با ICT تماس بگیرید تا در مورد نیازهای خود صحبت کنید و توصیه های متخصصی را دریافت کنید که با اهداف تولید شما هماهنگ است.
