در زمینه به سرعت در حال پیشرفت الکترونیک قدرت، لحیم کاری مجدد نقش مهمی در مونتاژ دستگاه های کنترل قدرت مانند اینورترها، منابع تغذیه و سیستم های وسایل نقلیه الکتریکی (EV) ایفا می کند. این اجزاء در مدیریت تبدیل و توزیع انرژی، اغلب در کاربردهای پرقدرت، ضروری هستند.
با این حال، چالشهای مرتبط با لحیم کاری مجدد برای PCBA الکترونیک قدرت (مجموعه برد مدار چاپی) به دلیل الزامات منحصر به فرد اجزای قدرت، قابل توجه است.
این مقاله چالشهای اصلی لحیم کاری جریان مجدد را که الکترونیک قدرت با آن مواجه است، از جمله مدیریت حرارتی، تاب خوردگی PCB، نقصهای لحیم کاری و بهینهسازی پروفایلهای دما مورد بحث قرار میدهد.
علاوه بر این، ما تکنیک های پیشرفته و ادغام اتوماسیون و کنترل کیفیت را برای بهبود فرآیند لحیم کاری مجدد برای الکترونیک قدرت بررسی خواهیم کرد.
الکترونیک قدرت اغلب شامل اجزای پرقدرت مانند نیمه هادی های قدرت و خازن های بزرگ است که دارای جرم حرارتی بالایی هستند. این بدان معناست که گرم شدن و خنک شدن آنها در مقایسه با اجزای کوچکتر زمان بیشتری می برد. در لحیم کاری مجدد، دستیابی به گرمایش یکنواخت در کل PCB بسیار مهم است. وجود اجزای جرم حرارتی بالا می تواند باعث گرمایش ناهموار شود و منجر به تغییرات دمایی موضعی شود که می تواند یکپارچگی اتصال لحیم کاری را به خطر بیندازد.
این امر به ویژه در هنگام برخورد با اجزای ظریفی که به گرمای بیش از حد حساس هستند مشکل ساز است و کنترل دمای یکنواخت را برای لحیم کاری با کیفیت بالا ضروری می کند.
چالش حرارتی دیگر در لحیم کاری مجدد PCBA الکترونیک قدرت، خطر شوک حرارتی است. گرادیان های حرارتی بالا ایجاد شده در طی مراحل گرمایش و سرمایش لحیم کاری مجدد می تواند باعث انبساط و انقباض قطعات با سرعت های مختلف شود. این تفاوت در انبساط می تواند منجر به ترک خوردگی یا شکستگی قطعات شود، به خصوص در ماژول های پرقدرت که طراحی پیچیده ای دارند.
علاوه بر این، اگر تغییر دما خیلی سریع باشد، اتصالات لحیم ممکن است از کار بیفتند. مدیریت پروفیل های حرارتی و کاهش احتمال شوک حرارتی برای اطمینان از قابلیت اطمینان و عملکرد طولانی مدت ضروری است.

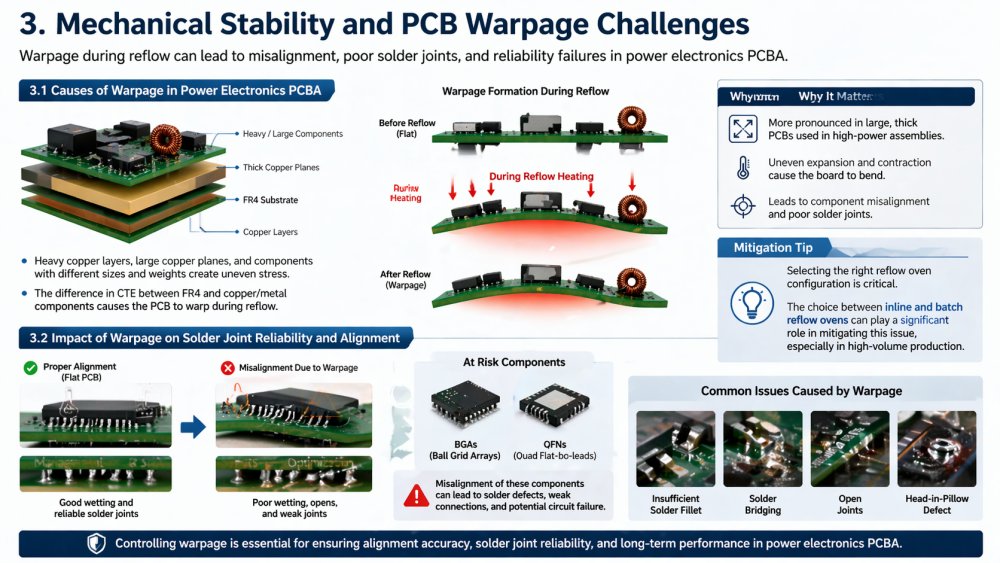

PCB های الکترونیک قدرت اغلب دارای لایه های مسی سنگین، صفحات مسی بزرگ و قطعات مختلف با اندازه ها و وزن های مختلف هستند. تفاوت در ضرایب انبساط حرارتی (CTE) بین مواد PCB (معمولاً FR4) و مس یا سایر اجزای فلزی می تواند باعث تاب خوردگی PCB شود. تاب خوردگی زمانی رخ می دهد که PCB در معرض گرمای فرآیند جریان مجدد قرار می گیرد و می تواند منجر به ناهماهنگی قطعات شود که به نوبه خود منجر به اتصالات لحیم کاری ضعیف می شود.
تاب خوردگی در مجموعههای پرقدرت که در آن اندازه و ضخامت PCB بزرگتر است تا اجزای سنگین را در خود جای دهد، آشکارتر است.
تاب خوردگی می تواند به طور قابل توجهی بر روی هم ترازی اجزا در طول فرآیند لحیم کاری مجدد تأثیر بگذارد که به نوبه خود بر کیفیت اتصال لحیم کاری تأثیر می گذارد. قطعات نامرتب مستعد خیس شدن ضعیف هستند و در نتیجه اتصالات لحیم کاری نامطمئن ایجاد می شود.
انتخاب بین کوره های درون خطی و فرهای جریان مجدد ناپیوسته می تواند نقش بسزایی در کاهش این مشکل به خصوص در تولید با حجم بالا داشته باشد.
برای مثال، اجزایی مانند BGA (Ball Grid Arrays) و QFNs (Quad Flat No-Leads) بهخصوص در هنگام لحیم کاری حساس هستند. اگر قطعات به دلیل تاب برداشتن مدار چاپی جابجا شوند، اتصالات لحیم ممکن است به درستی شکل نگیرد و منجر به اتصالات ضعیف شود که در نهایت منجر به خرابی مدار شود.

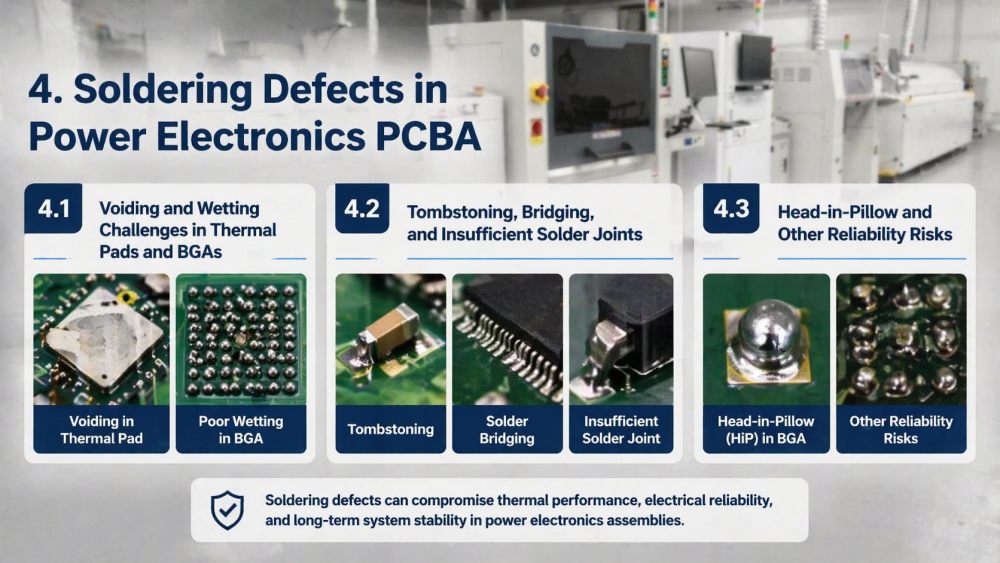

تخلیه به ایجاد حفره های هوا در زیر محل اتصال لحیم کاری اشاره دارد که می تواند اتصال را ضعیف کند. در PCBA الکترونیک قدرت، تخلیه به ویژه در پدهای حرارتی و BGA رایج است، جایی که مناطق تماس بزرگ تمایل دارند هوا را در طول فرآیند لحیم کاری به دام بیندازند. خیس شدن ناکافی روی این لنت های بزرگ می تواند مشکل را بیشتر تشدید کند، زیرا لحیم کاری به طور کامل به لنت نمی چسبد و اتصالات ضعیفی ایجاد می کند که بر عملکرد حرارتی و الکتریکی تأثیر می گذارد. اطمینان از مرطوب شدن مناسب برای اتصالات لحیم کاری قابل اعتماد در مجموعه های الکترونیک قدرت ضروری است.
سنگ قبر، پدیده ای است که در آن یک انتهای یک قطعه از PCB در حین لحیم کاری جدا می شود، یک مسئله رایج در PCBA الکترونیک قدرت است. این اغلب به دلیل گرمایش نامتعادل یا خمیر لحیم کاری ناکافی است. به طور مشابه، پل زدن لحیم کاری (اتصالات لحیم ناخواسته بین سرنخ های مجاور) و اتصالات لحیم ناکافی (جایی که لحیم کاری کافی برای تشکیل یک اتصال قابل اعتماد وجود ندارد) مسائل رایجی هستند که می توانند به دلیل استفاده ناسازگار از خمیر لحیم کاری یا پروفیل های جریان مجدد نادرست رخ دهند. این عیوب قابلیت اطمینان کلی محصول را کاهش می دهد و احتمال خرابی را افزایش می دهد.
سر در بالش (HiP) نقص دیگری است که معمولاً در BGA مشاهده می شود و به دلیل خیس شدن ضعیف توپ لحیم ایجاد می شود. این عیب زمانی رخ می دهد که توپ لحیم کاری نتواند به طور کامل لنت را خیس کند و توپ را مانند یک "سر در بالش" روی پد معلق بگذارد.
این شرایط استحکام اتصال را کاهش می دهد و می تواند در شرایط استرس منجر به شکست شود. وجود HiP می تواند به ویژه در الکترونیک قدرت با قابلیت اطمینان بالا که در آن اتصالات قوی برای پایداری سیستم بسیار مهم است، مضر باشد.
مشخصات دمای جریان مجدد نقشی اساسی در تضمین کیفیت اتصال لحیم کاری و به حداقل رساندن عیوب دارد. در PCBA الکترونیک قدرت، بهینه سازی مشخصات دما به دلیل جرم حرارتی متفاوت اجزای مختلف حیاتی است.
انتخاب فر مناسب برای رفع این نیازها بسیار مهم است.
مرحله پیش گرم باید از گرمایش یکنواخت بدون فشار بر اجزا اطمینان حاصل کند، در حالی که مرحله خیساندن اجازه می دهد تا قبل از رسیدن به اوج جریان مجدد، یکنواختی حرارتی ایجاد شود. فاز خنک کننده باید تدریجی باشد تا از شوک حرارتی جلوگیری شود.
متعادل کردن تمام این مراحل به طور موثر تضمین می کند که اجزای پرقدرت حداقل تنش حرارتی را تجربه کنند و در عین حال به اتصالات لحیم کاری با کیفیت بالا دست می یابند.
با استفاده روزافزون از لحیم کاری بدون سرب، پروفیل های دمای جریان مجدد باید تنظیم شوند تا دمای ذوب بالاتر این لحیم ها را تطبیق دهند.
انتخاب اجاق بدون سرب مناسب برای مقابله با این چالش ها حیاتی است. علاوه بر این، طرحهای با چگالی بالا اغلب دارای اجزایی هستند که به طور محکم در کنار هم قرار گرفتهاند و فرآیند گرمایش را پیچیدهتر میکنند.
برای دستیابی به نتایج لحیم کاری ثابت، پروفیل ها باید تنظیم شوند تا پیچیدگی این طرح ها افزایش یابد.

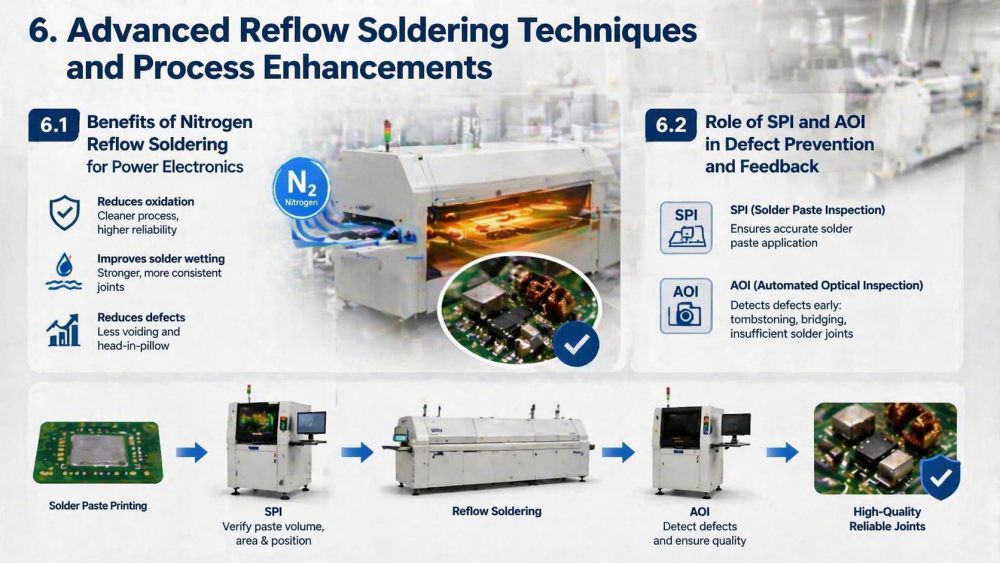

لحیم کاری با جریان مجدد نیتروژن به دلیل توانایی آن در کاهش اکسیداسیون و بهبود خیس شدن لحیم کاری به عنوان یک راه حل ارزشمند برای PCBA الکترونیک قدرت ظاهر شده است. محیط نیتروژن از تشکیل اکسید روی قطعات و لحیم کاری جلوگیری می کند و از اتصالات با کیفیت بالا اطمینان می دهد.
برای الکترونیک قدرت با اجزای چگالی بالا و الزامات عملکرد حیاتی، جریان مجدد نیتروژن با بهبود قوام اتصال لحیم کاری و کاهش عیوب مانند تخلیه و سر در بالش، قابلیت اطمینان بیشتری را فراهم می کند.
بازرسی خمیر لحیم کاری (SPI) و بازرسی نوری خودکار (AOI) نقش مهمی در پیشگیری از نقص و بازخورد بلادرنگ در طول فرآیند لحیم کاری جریان دارند.
SPI کاربرد دقیق خمیر لحیم کاری را تضمین می کند، در حالی که AOI نقص هایی مانند سنگ قبر، پل زدن و اتصالات لحیم ناکافی را در مراحل اولیه تشخیص می دهد.
با ادغام این سیستم های بازرسی در فرآیند جریان مجدد، سازندگان می توانند عیوب را به حداقل برسانند و بازده کلی PCBA الکترونیک قدرت را بهبود بخشند.
ادغام لحیم کاری مجدد با سیستم های بازرسی درون خطی مانند SPI و AOI به تولیدکنندگان اجازه می دهد تا به کنترل کیفیت در زمان واقعی دست یابند. این ادغام نه تنها تشخیص فوری عیوب را تضمین می کند، بلکه نظارت مستمر فرآیند را نیز امکان پذیر می کند.
بازخورد بلادرنگ به اپراتورها این امکان را می دهد که فرآیند را به سرعت تنظیم کنند و احتمال نقص را کاهش دهند و کارایی کلی تولید را بهبود بخشند.
گنجاندن سیستمهای نظارت بر فرآیند و قابلیت ردیابی در زمان واقعی در فرآیند لحیم کاری مجدد، پایداری فرآیند را افزایش میدهد. تولید کنندگان می توانند هر جنبه ای از فرآیند تولید را دنبال کنند، از کاربرد خمیر لحیم کاری تا بازرسی نهایی.
این امکان بهبود مستمر را فراهم می کند، زیرا اپراتورها می توانند الگوها را شناسایی کنند، اقدامات اصلاحی را اجرا کنند و از بروز مجدد نقص ها جلوگیری کنند.
مطالعه موردی مجموعههای اینورتر پرقدرت نشان میدهد که چگونه تابخوردگی میتواند بر همترازی اجزا و قابلیت اطمینان اتصال لحیم تأثیر بگذارد. با بهینه سازی پروفیل های دما و استفاده از مراحل خنک کننده کنترل شده، این شرکت توانست تاب خوردگی را به میزان قابل توجهی کاهش دهد و به اتصالات لحیم کاری ثابت دست یابد. این منجر به بهبود قابلیت اطمینان و عملکرد محصول در کاربردهای پرقدرت شد.
مطالعه موردی دیگری نشان میدهد که چگونه بهینهسازی پروفایلهای دما و یکپارچهسازی سیستمهای AOI منجر به بهبود بازده در تولید الکترونیک قدرت میشود. این شرکت شاهد کاهش قابل توجهی در عیوب مانند تخلیه، پل زدن و اتصالات لحیم کاری ناکافی بود که در نتیجه راندمان تولید بالاتر و هزینههای مجدد کار کمتر میشد.
با افزایش تقاضا برای فرآیندهای تولید سازگار با محیط زیست، صنعت الکترونیک در حال بررسی مواد جدیدی است که هم پایدار و هم در کاربردهای پرقدرت موثر هستند.
پیشرفت در مواد، مانند لحیم کاری بدون سرب با عملکرد بهبود یافته، با تمرکز بر کاهش اثرات زیست محیطی و حفظ قابلیت اطمینان بالا، نحوه انجام لحیم کاری با جریان مجدد را تغییر می دهد.
استفاده از سیستم های پروفیل مبتنی بر هوش مصنوعی در حال افزایش است و کنترل دقیق تری بر فرآیند لحیم کاری مجدد ارائه می دهد. سیستمهای هوش مصنوعی میتوانند نوسانات دما را پیشبینی کنند، پروفایلها را در زمان واقعی تنظیم کنند و کارایی کلی تولید را بهبود بخشند.
این نوآوری ها باعث تغییر به سمت فرآیندهای تولید پایدارتر و کارآمدتر می شود و در نهایت به رشد الکترونیک قدرت کمک می کند.
در نتیجه، لحیم کاری مجدد در PCBA الکترونیک قدرت چالش های منحصر به فردی از جمله مدیریت حرارتی، تاب خوردگی PCB و نقص های لحیم کاری را به همراه دارد. با این حال، با پیشرفتهایی در بهینهسازی مشخصات دما، لحیم کاری جریان نیتروژن و بازرسی خودکار، تولیدکنندگان میتوانند بر این چالشها غلبه کنند و قابلیت اطمینان محصول را بهبود بخشند. همانطور که صنعت به سمت فرآیندهای دوستدار محیط زیست و پروفایل های مبتنی بر هوش مصنوعی حرکت می کند، آینده لحیم کاری مجدد الکترونیک قدرت امیدوارکننده به نظر می رسد، با کارایی و پایداری بیشتر در افق.
