| راهنمای خط SMT کاملاً خودکار
مهندسین ICT خط SMT تمام اتوماتیک سرتاسری با پایگاه های تولیدی متعلق به. با بیش از 22 سال تسلط بر SMT/DIP، ما اتوماسیون نیمه یا کامل را با استفاده از ماشین خط SMT اثبات شده ارائه می دهیم. جریان هسته: لودر خودکار، چاپگر دقیق، مکان‌ساز با سرعت بالا، جریان مجدد منطقه‌ای، AOI درون خطی، تخلیه‌کننده هوشمند. یک اپراتور بر کل شیفت نظارت می کند. 18Kw/H هزینه ها را پایین نگه می دارد. مشتریان از LED، موبایل، تلویزیون، خودرو در سطح جهانی استفاده می کنند. نصب 3 روزه شامل آماده سازی هوا، برق، اگزوز است. 7-15 روز آموزش نرم افزار، تعمیر و نگهداری، ایمنی. ما نقشه های چیدمان، راهنمایی BOM، پیش بینی ROI را ارائه می دهیم. برای راه اندازی بدون خطر به خدمات 15 ساله ما در خارج از کشور اعتماد کنید.
| نشان
زنجیره فرآیند هوشمند
SMT Line کاملاً خودکار SMT Line Machine را از طریق نرم افزار MES برای کنترل بلادرنگ پیوند می دهد. لودر اندازه برد را به طور خودکار تشخیص می دهد. چاپگر از دید برای تراز خمیر در میکرون استفاده می کند. Placer از قرقره های هوشمند بدون مکث تغذیه می کند. نمایه‌های جریان مجدد به صورت خودکار تنظیم می‌شوند. AOI با یادگیری هوش مصنوعی فوراً نقص ها را نشان می دهد. تخته های NG را تخلیه یا مسیریابی می کند. نقاط لمس دستی را برای بازدهی 99.9 درصد حذف می کند. تخته های 50 تا 5000 میلی متری را در یک دور اداره می کند.
چاپ با دقت بالا
چاپگر استنسیل در خط کاملاً خودکار SMT، خمیر را از طریق دیافراگم های برش لیزری اعمال می کند. اسکاج دوتایی از رسوب یکنواخت بر روی پدهای ریز گام اطمینان می دهد. 3D SPI حجم را پس از چاپ اندازه گیری می کند. پاک کننده خودکار شابلون را در هر چرخه پاک می کند. از خمیر بدون سرب یا با دمای پایین پشتیبانی می کند. پل زدن در چیدمان های متراکم را کاهش می دهد.

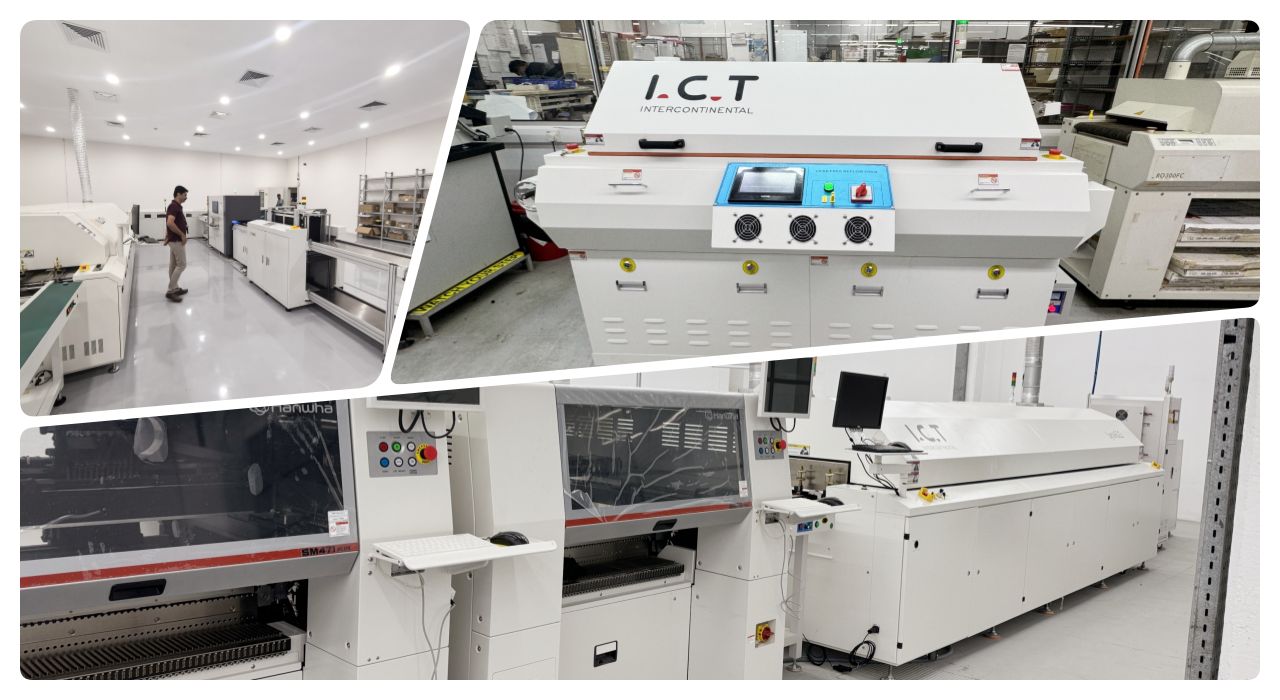

لحیم کاری با جریان مجدد سریع
اجاق ده منطقه ای دمای 0.3± درجه سانتی گراد را در سراسر نوار نقاله زنجیره ای حفظ می کند. گزینه پتو نیتروژن برای مفاصل بدون فضای خالی. منطقه خنک کننده لحیم کاری را سریع تنظیم می کند. پانل لمسی بیش از 100 پروفایل را ذخیره می کند. 18 کیلووات بر ساعت کم از طریق محفظه های عایق. متناسب با خط SMT کاملاً خودکار با ترکیب بالا.
بازرسی مبتنی بر هوش مصنوعی
AOI پس از جریان مجدد تصاویر 4K را با سرعت خط می گیرد. مقایسه نرم افزار با نمونه طلایی قطبیت، افست، توپ های لحیم کاری را تشخیص می دهد. داده ها برای تصحیح خودکار در بالادست تغذیه می شوند. برای خط SMT کاملاً خودکار بدون فرار ضروری است.
مسیر توسعه مدولار
نیمه خودکار را شروع کنید، از طریق SMT Line Machine پلاگین به کامل ارتقا دهید. نقشه‌ها فضای رزرو شده برای SPI یا بافر آینده را نشان می‌دهند. مدل های هزینه نیروی کار 60 درصد پس انداز را پیش بینی می کنند.
| مشخصات
| جزئیات | پروژه های | دسته بندی |
|---|---|---|
| الزامات چیدمان کارخانه | چیدمان مدار هوای کارخانه | از منبع هوای کارخانه یا دستگاه هوای فشرده بدون روغن جداگانه استفاده کنید. فشار باید بیشتر از 7 کیلوگرم بر سانتی متر مربع باشد. |
| چیدمان برق کارخانه | AC220 تک فاز (220±10٪، 50/60Hz) سه فاز AC 380V (380±10٪، 50/60Hz) | |
| طرح اگزوز کارخانه | حداقل دبی مجرای اگزوز 500 فوت مکعب در دقیقه (14.15 متر مکعب در دقیقه) است. | |
| چیدمان روشنایی کارخانه | روشنایی ایده آل در کارخانه 800 ~ 1200LUX است، حداقل حداقل 300LUX نیست. | |
| طرح بندی دمای کارخانه | دمای محیط کارگاه تولید 23±3 درجه سانتیگراد، به طور کلی 17 ~ 28 درجه سانتیگراد و رطوبت نسبی 45٪ ~ 70٪ RH است. | |
| آماده سازی مواد | لیست BOM | تمام قطعات و مقادیر مورد نیاز برای مونتاژ خط تولید PCBA را فهرست کنید. |
| فایل CAD | فایل طراحی دیجیتال برای برنامه ریزی چیدمان PCB و راه اندازی ماشین. | |
| فایل Gerber | فایل استاندارد برای ساخت و چاپ PCB استنسیل. | |
| خمیر لحیم کاری | مواد قبل از قرار دادن قطعات در چاپگر روی پدها اعمال می شود. | |
| مواد کامپوننت SMD | قطعات نصب شده روی سطح مانند تراشه ها و مقاومت ها برای قرار دادن. | |
| الکل صنعتی | برای تمیز کردن تخته ها و شابلون ها در طول مراحل نصب استفاده می شود. | |
| کمربند اسپلایس | نوار برای اتصال قرقره های فیدر بدون توقف خط. | |
| شابلون | ورق فلزی با سوراخ برای چاپ دقیق خمیر لحیم کاری. |

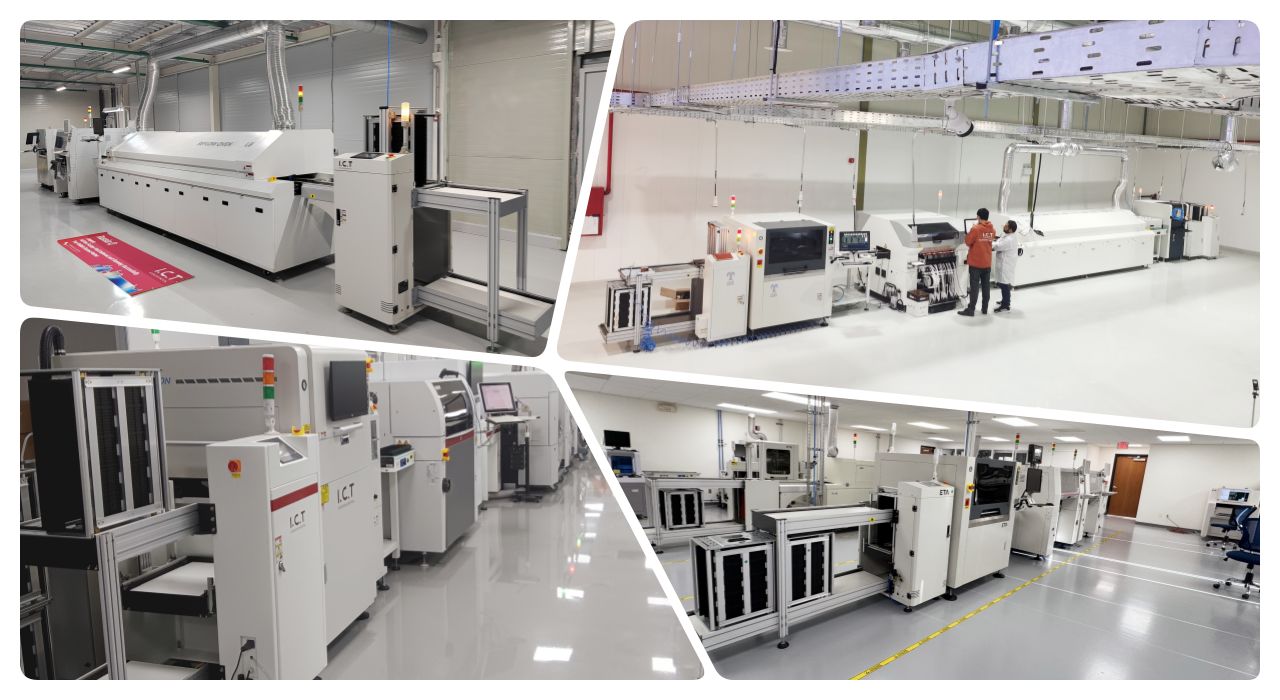

| لیست تجهیزات خط SMT
خط تولید PCBA با کیفیت بالا ICT دارای تجهیزات پیشرفته برای مونتاژ PCB کارآمد و دقیق است. خط SMT کاملاً خودکار شامل یک لودر، یک چاپگر خودکار برای کاربرد دقیق خمیر لحیم کاری، یک دستگاه انتخاب و جابجایی برای قرار دادن دقیق قطعات، یک کوره جریان مجدد برای لحیم کاری مطمئن و یک سیستم AOI برای بازرسی کامل نقص است. این خط تولید PCBA با کیفیت بالا، عملکرد روان، قابلیت اطمینان بالا و مونتاژ SMT کم هزینه را تضمین می کند و نیازهای مختلف صنعت را برآورده می کند.
| نام محصول | هدف در خط SMT |
|---|---|
| لودر PCB | به طور خودکار PCB های لخت را در خط بارگذاری می کند. |
| چاپگر خمیر لحیم | خمیر لحیم کاری را روی پدهای PCB با دقت چاپ می کند. |
| دستگاه را انتخاب و قرار دهید | قطعات را به طور دقیق روی PCB ها نصب می کند. |
| اجاق گاز | لحیم کاری را ذوب می کند تا اتصالات جامد ایجاد کند. |
| دستگاه AOI | اتصالات لحیم کاری و عیوب قرارگیری را بررسی می کند. |
| دستگاه SPI | ارتفاع و کیفیت خمیر لحیم کاری را بررسی می کند. |
| تجهیزات قابلیت ردیابی | داده های تولید را ضبط و ردیابی می کند: دستگاه علامت گذاری لیزری / نصب کننده برچسب / چاپگر جوهر افشان |
| دستگاه تمیز کردن SMT | برای تمیز کردن PCB ها، شابلون ها، فیکسچرها، نازل ها و غیره استفاده می شود. |
| دستگاه مسیریابی PCB | PCBA را به محصول نهایی برش دهید |
| ویدئوی موفقیت مشتری
مشتری منبع تغذیه خط SMT کاملاً خودکار ما را روزانه اجرا می کند. گواهی ویدیویی: لودر تا تخلیه کننده در عمل با جاساز JUKI که 50k CPH را می رساند. آنها کارایی یک اپراتور و شروع 3 روزه را ستایش می کنند. DIP یکپارچه تا PCBA کامل گسترش می یابد. بازده نسبت به دستی 20 درصد افزایش یافت. قابلیت اطمینان SMT Line Machine زمان خرابی را به ساعت ها در سال کاهش می دهد.
| مشارکت چرخه حیات
ICT مدیر پروژه را برای خط SMT کاملاً خودکار تعیین می کند. تراز 3 روزه در محل و اجرای آزمایشی. برنامه درسی 7-15 روزه: برنامه نویسی، PM، عیب یابی. دروازه اینترنت اشیا امکان نگهداری پیش بینی را فراهم می کند. تیم جهانی 15 ساله قطعات را در 8 انبار ذخیره می کند. به روز رسانی نرم افزار رایگان سالانه.
| صدای کاربران
مشتریان رفع فوری از راه دور برای خط SMT کاملاً خودکار را برجسته می کنند. ماژول های JUKI ماه ها بدون توقف کار می کنند. جعبه ها از حمل و نقل اقیانوسی دست نخورده باقی می مانند. پاسخگویی کمتر از 4 ساعت در سراسر جهان. ماشین خط SMT به طور مداوم از سرعت نامی تجاوز می کند.
| استانداردهای انطباق
علامت CE ایمنی الکتریکی RoHS مواد سبز را تأیید می کند. ISO9001 کنترل فرآیند را درایو می کند. منطق نوار نقاله ایمن ثبت اختراعات. اثبات خط SMT کاملاً خودکار قابل اعتماد.
| اکوسیستم فناوری اطلاعات و ارتباطات
سه کارخانه، 12000 متر مربع، 89 پرسنل، 20 مهندس. رشد 25 ساله به 1600 مشتری در 72 کشور خدمات می دهد. R&D داخلی ماشین خط سفارشی SMT را می سازد. ورودی دقیق، در فرآیند، QC نهایی. انبارهای جهانی، مراکز خدمات، دفاتر شعب. چشم انداز: پلت فرم الکترونیکی با ارزش متقابل.
