SCM1-D
SAMSUNG
| مقدار: | |
|---|---|
| راه حل فشرده SMT

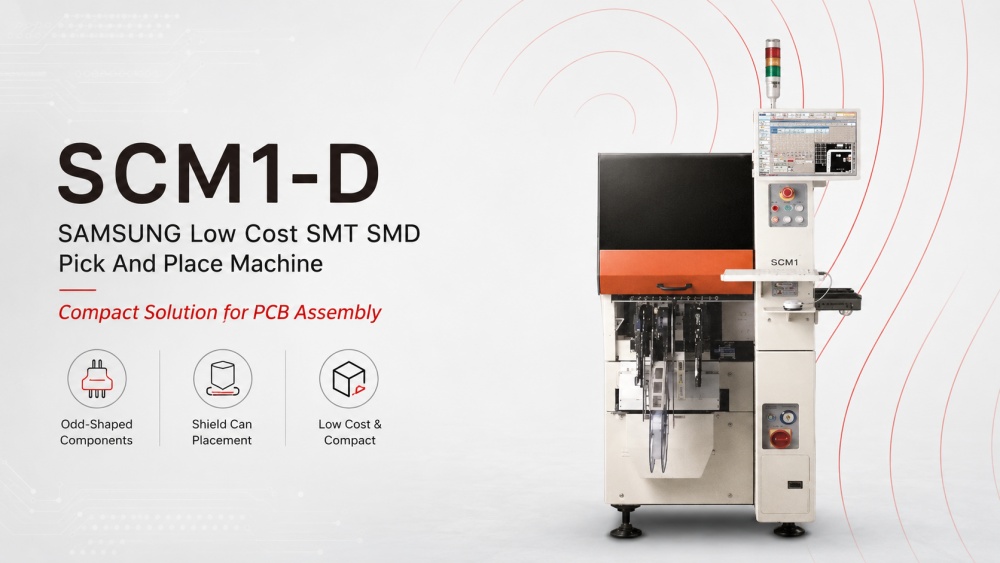

SCM1-D SAMSUNG ارزان قیمت SMT SMD Pick And Place برای کارخانه های مونتاژ PCB طراحی شده است که به یک راه حل باریک و کاربردی برای قرار دادن قوطی های محافظ و اجزای عجیب و غریب نیاز دارند. برای مشتریانی که خواهان یک ماشین جمع و جور با قابلیت تولید انعطاف پذیر و عملکرد آسان تر هستند مناسب است. دستگاه از بازرسی قرار دادن سپر، استفاده از فیدر مخلوط و برش نوار اختیاری پشتیبانی می کند. بدنه باریک آن به کاهش ناحیه SMT در خط کمک می کند، که در مواقع محدود بودن فضای کارخانه مفید است. SCM1-D بهعنوان یک دستگاه کمهزینه انتخاب و مکان SMT، میتواند به کارخانهها کمک کند تا بدون سرمایهگذاری روی یک نصبکننده بزرگ با سرعت بالا، قطعات خاص را قرار دهند. فناوری اطلاعات و ارتباطات همچنین میتواند از برنامهریزی، نصب، آموزش و آزمایش تولید کامل خط SMT پشتیبانی کند.
| معرفی مدل
مدل پرسرعت: SM471Plus Chip Mounter
SM471Plus یک نصب کننده تراشه با سرعت بالا است که در خطوط تولید SMT برای قرار دادن قطعات پایدار و کارآمد استفاده می شود. برای کارخانه هایی که نیاز به قرار دادن سریع قطعات تراشه، آی سی های کوچک و قطعات SMD عمومی دارند، مناسب است. در مقایسه با تجهیزات ساده ارزان قیمت، SM471Plus بیشتر بر روی سرعت، تعادل خط و تولید انبوه پایدار متمرکز است. این می تواند با چاپگر خمیر لحیم کاری، SPI، اجاق باز جریان، AOI و ماشین های جابجایی PCB برای ایجاد یک فرآیند کامل SMT کار کند. برای مشتریانی که پس از شروع به کار با دستگاه SMT SMD Pick And Place ارزان قیمت SAMSUNG SCM1-D به خروجی بالاتری نیاز دارند، SM471Plus را می توان به عنوان یک گزینه قرارگیری ارتقا یافته برای نیازهای تولید بزرگتر در نظر گرفت.
مدل سرعت متوسط انعطاف پذیر: SM481Plus Flexible Mounter
SM481Plus یک دستگاه قرار دادن SMT انعطاف پذیر برای مشتریانی است که هم به سرعت و هم محدوده قطعات نیاز دارند. این می تواند اجزای مختلف SMD را مدیریت کند و برای تولید PCB مخلوط مناسب است. این مدل اغلب زمانی استفاده می شود که خط تولید شامل لوازم الکترونیکی مصرفی، بردهای کنترل، بردهای LED، بردهای برق یا محصولات ارتباطی باشد. ارزش آن نه تنها در سرعت قرار دادن، بلکه در اجرای پایدار، تغییر آسان تر تولید و سازگاری بهتر با مدل های مختلف PCB است. برای کارخانهای که از دستگاه SMD Pick And Place برای مونتاژ PCB استفاده میکند، SM481Plus میتواند به بهبود انعطافپذیری تولید کمک کند. ICT می تواند این دستگاه را با سیستم های چاپ، بازرسی، جریان مجدد و پردازش PCB مطابق با فرآیند مشتری مطابقت دهد.
نصب کننده چند منظوره SM482Plus
SM482Plus یک دستگاه قرار دادن چند منظوره است که برای کاربردهای گسترده تر قطعات طراحی شده است. برای کارخانه هایی که نیاز به قرار دادن انواع قطعات مختلف در یک خط تولید دارند مناسب است. این مدل زمانی مفید است که مشتریان محصولاتی با BOM های پیچیده تر، اجزای بزرگتر یا طرح های متنوع تری تولید کنند. این از قرارگیری پایدار برای بسیاری از برنامه های SMT پشتیبانی می کند و می تواند همراه با ماشین های دیگر در یک خط کامل SMT استفاده شود. برای مشتریانی که SCM1-D را با تجهیزات سطح بالاتر مقایسه میکنند، SM482Plus زمانی که تولید به انعطافپذیری بیشتر و قابلیت قرارگیری بالاتر نیاز دارد، گزینه قویتری است. این می تواند از مونتاژ PCB در الکترونیک، قطعات خودرو، کنترل صنعتی و سایر زمینه های تولیدی پشتیبانی کند.
محلول تخته بلند DECAN L2
DECAN L2 برای تولید PCB طولانی و برد بزرگ SMT طراحی شده است. این برای تابلوهای روشنایی LED، تابلوهای کنترل بلند، تابلوهای روشنایی خودرو، تابلوهای صنعتی و سایر محصولاتی که نیاز به محل قرارگیری بزرگتری دارند، مناسب است. در مقایسه با پایههای استاندارد، زمانی که طول PCB به یک نیاز کلیدی تبدیل شود، DECAN L2 به کارخانهها انعطافپذیری بیشتری میدهد. این می تواند با چاپگرهای برد بلند، نوار نقاله، اجاق های جریان مجدد و ماشین های AOI برای تشکیل یک خط تولید کامل کار کند. برای مشتریانی که به دنبال دستگاه انتخاب و مکان SAMSUNG یا راه حل Hanwha برای اندازه های خاص تخته هستند، DECAN L2 یک انتخاب قوی است. ICT می تواند به طراحی خط کامل بر اساس اندازه PCB، ظرفیت و طرح کارخانه کمک کند.
| مشخصات
| مورد مشخصات | SCM1-D |
|---|---|
| نام محصول | SCM1-D Pick And Place Machine |
| نوع ماشین | جایدهنده اجزای عجیب و غریب |
| کاربرد | مونتاژ PCB / قرار دادن قوطی محافظ / قرار دادن اجزای عجیب و غریب |
| عملکرد اصلی | قرار دادن قوطی های محافظ و اجزای خاص شکل |
| سرعت | 2,400 CPH, 1 Spindle / 3,000 CPH, 2 Spindle |
| ساختار | 1 گانتری × 25 اسپیندل |
| ساختار اختیاری | 1 دروازه × 1 اسپیندل |
| اندازه PCB | حداقل L50 × W50 mm / حداکثر. L295 × W250 میلی متر |
| عرض دستگاه | 680 میلی متر |
| اندازه کامپوننت | 1005 ~ □45 میلی متر، H15 میلی متر |
| تشخیص مولفه | تشخیص نور پشت |
| بازرسی مکان | بازرسی قرار دادن قوطی سپر |
| حالت تولید | دو خط تولید مختلط |
| پشتیبانی از سطح PCB | همان PCB سطح بالا / پایین تولید |
| نوع فیدر | استفاده ترکیبی از فیدر برقی و فیدر پنوماتیک |
| سر دیسپنسر | یک نازل و یک دیسپنسر |
| نوار برش | نوار برش داخلی، اختیاری |
| فیدر برچسب | اختیاری |
| مزیت اصلی | هزینه کم، اندازه فشرده، قرار دادن اجزای عجیب و غریب انعطاف پذیر |
| مورد مشخصات | HM520 HS | HM520 MF |
|---|---|---|
| مدل | HM520 HS | HM520 MF |
| نوع ماشین | نصب کننده مدولار با سرعت بالا | نصب مدولار چند منظوره |
| پیکربندی | 20 دوک × 2 دروازه | 6 دوک × 2 دروازه |
| سرعت قرار دادن | 80000 CPH | 60000 CPH |
| دقت قرار دادن | ± 25 میکرومتر @ Cpk ≥ 1.0، تراشه | ± 40 میکرومتر @ Cpk ≥ 1.0، تراشه / ± 30 میکرومتر @ Cpk ≥ 1.0، IC |
| محدوده کامپوننت | 0201 ~ □6 میلی متر | 0402 ~ □55 میلی متر |
| ابعاد ماشین | L 890 × D 2,370 × H 1,930 میلی متر | L 890 × D 2,370 × H 1,930 میلی متر |
| مزیت اصلی | قرار دادن قطعات تراشه با سرعت بالا | قرار دادن اجزای مخلوط انعطاف پذیر |
| برنامه پیشنهادی | تولید انبوه قطعات تراشه کوچک | تولید با انواع قطعات گسترده تر و قطعات بزرگتر |
| پارامتر | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| سرعت قرار دادن (بهینه) | 78000 CPH | 40،000 سانتی متر در ساعت | 30000 CPH | 56000 CPH |
| تعداد اسپیندل | 10 دوک / سر (1 دروازه ای) | 6 دوک / سر (1 دروازه ای) | 6 دوک / سر (1 دروازه ای) | 6 دوک / سر (2 دروازه) |
| دقت قرار دادن (تراشه) | ±40 میکرومتر (0402) | ±40 میکرومتر (0402) | ±40 میکرومتر (0402) | ± 28 میکرومتر (03015) |
| دقت قرار دادن (IC) | ± 50 میکرومتر | ± 30 میکرومتر | ± 30 میکرومتر | ± 25 میکرومتر |
| محدوده کامپوننت | 0402 ~ □14mm (H12mm) | 0402 ~ □42mm (H15mm) | 0402 ~ □55mm (H15mm) | 0402 ~ □21mm (H12mm، تا □55mm انتخابی) |
| حداکثر اندازه PCB (استاندارد) | 510 × 460 میلی متر | 460 در 400 میلی متر | 740 × 460 میلی متر | 510 × 460 میلی متر |
| حداکثر اندازه PCB (اختیاری) | 610 × 460 میلی متر | 1500 × 460 میلی متر | 1200 × 510 میلی متر | تا 1200 در 460 میلی متر |
| ظرفیت فیدر (8 میلی متر) | 120ea | 120ea | 120ea | 120ea |
| سیستم چشم انداز | پرواز پرواز | چشم انداز مرحله | چشم انداز مرحله | پرواز پرواز |
| محصولات مرتبط SMT بیشتر
ICT خطوط کامل SMT با کیفیت بالا را فراتر از دستگاه انتخاب و مکان SMT ارائه می دهد . ما راهحلهای کامل تولید PCBA شامل لودرهای خلاء برای چاپگرهای خمیر لحیم کاری خودکار برای , جابجایی تخته برای کاربرد دقیق، اجاقهای جریان مجدد چند ناحیهای برای لحیم کاری قوی، و سیستمهای AOI پیشرفته برای تشخیص عیوب است. این ماشین ها به طور یکپارچه در خطوط محکم و کارآمد با هم کار می کنند. این راهاندازی بازدهی بالا، هزینه کم و عملکرد قابل اعتماد را برای صنایعی مانند خودروسازی، پزشکی، روشنایی و لوازم الکترونیکی مصرفی ارائه میکند. تابلوها برای استفاده در دنیای واقعی آماده هستند. ما برنامه ریزی و پشتیبانی کامل را برای ساخت سیستم تولید SMT ایده آل شما ارائه می دهیم.
SCM1 -D SAMSUNG ارزان قیمت SMT SMD Pick And Place را می توان همراه با سایر ماشین های تولید SMT استفاده کرد تا فرآیند مونتاژ PCB کامل تری را تشکیل دهد. ICT می تواند لودر SMT، چاپگر استنسیل خودکار، دستگاه SPI، نوار نقاله PCB، نصب کننده SMT، اجاق گاز، دستگاه بازرسی AOI، روتر PCB و دستگاه تمیز کننده PCBA را ارائه دهد. این ماشین ها فرآیند بارگذاری PCB، چاپ خمیر لحیم کاری، بازرسی خمیر، قرار دادن قطعات، لحیم کاری، بازرسی نوری، جداسازی و تمیز کردن را پوشش می دهند. برای کارخانه هایی که از SCM1-D برای قرار دادن قوطی سپر یا قطعات عجیب و غریب استفاده می کنند، تجهیزات مربوطه باید به دقت مطابقت داده شوند. یک خط SMT خوب مانند یک تیم است: یک ماشین نمی تواند کل بازی را به تنهایی حمل کند.
| نام محصول | هدف در خط SMT |
|---|---|
| خط تولید SMT کلید در دست | خط SMT با قابلیت ردیابی کاملاً خودکار ترکیه. |
| لودر مجله SMT | به طور خودکار PCB های لخت را در خط بارگذاری می کند. |
| چاپگر استنسیل PCB اتوماتیک | خمیر لحیم کاری را روی پدهای PCB با دقت چاپ می کند. |
| نصب کننده تراشه خودکار SMT | قطعات را به طور دقیق روی PCB ها نصب می کند. |
| فر مجدد SMD | لحیم کاری را ذوب می کند تا اتصالات جامد ایجاد کند. |
| تجهیزات بازرسی PCB | دستگاه های بازرسی SMT مانند AOI، SPI، اشعه ایکس و بازرس استنسیل. |
| تجهیزات قابلیت ردیابی | داده های تولید مانند را ضبط و ردیابی می کند دستگاه علامت گذاری لیزری PCBA |
| ویدئوی موفقیت مشتری
ICT پشتیبانی فنی را برای مشتری در ازبکستان فراهم کرد که یک کارخانه بزرگ تولید لوازم الکترونیکی برای مادربردهای رایانه، SSD، محصولات حافظه و محصولات الکترونیکی مرتبط ایجاد کرد. از مرحله اولیه پروژه تا نصب، اشکال زدایی و آزمایش تولید، تیم ICT از نزدیک با مشتری همکاری کرد تا به اجرای روان هر دو خط SMT و DIP کمک کند. خط SMT شامل یک چاپگر شابلون ICT-5151، چهار دستگاه قرار دادن SMT، اجاقهای جریان مجدد سری Lyra، سیستمهای جابجایی SPI، AOI و PCB بود. خط DIP شامل یک خط درج دستی، دستگاه درج فرم فرد JUKI، دستگاه لحیم کاری موج ICT-Acrab350 و سیستم نوار نقاله بود. پس از آزمایش، مشتری بازخورد مثبتی در مورد خدمات ICT، سرعت پاسخگویی و کیفیت تجهیزات داد.
| خدمات و پشتیبانی آموزشی
ICT پشتیبانی کاملی را برای مشتریانی ارائه می دهد که دستگاه SCM1-D SAMSUNG Low Cost SMT SMD Pick And Place یا یک خط تولید کامل SMT را انتخاب می کنند. قبل از تحویل، تیم ما می تواند به بررسی اندازه PCB، نوع جزء، ظرفیت تولید، فضای کارخانه و جریان فرآیند کمک کند. پس از رسیدن تجهیزات، مهندسان فناوری اطلاعات و ارتباطات می توانند از نصب، تنظیم ماشین، راه اندازی نرم افزار، آموزش برنامه، تست تولید و آموزش اپراتور پشتیبانی کنند. برای SCM1-D، آموزش می تواند شامل تنظیم قرار دادن قوطی سپر، استفاده از فیدر، بازرسی محل، گزینه برش نوار، تعمیر و نگهداری روزانه و عیب یابی اساسی باشد. ما همچنین به مشتریان کمک میکنیم بفهمند SCM1-D چگونه با چاپگرها، نوار نقالهها، SPI، AOI، اجاقهای جریان مجدد و سایر ماشینهای SMT کار میکند.
| بازخورد مشتری
بسیاری از مشتریان ICT را انتخاب می کنند زیرا ما نه تنها از تامین تجهیزات، بلکه از عملیات واقعی کارخانه نیز پشتیبانی می کنیم. در طول پروژه های خارج از کشور، مشتریان اغلب مهندسان ما را برای آموزش واضح، ارتباط بیمار و حل سریع مشکلات تحسین می کنند. آنها همچنین بازخورد مثبتی در مورد کیفیت دستگاه، آزمایش پایدار، بسته بندی دقیق و پاسخ سریع پس از فروش ارائه می دهند. برای پروژه های SMT، پشتیبانی سریع بسیار مهم است زیرا یک مشکل ماشین ممکن است خط کامل را تحت تاثیر قرار دهد. ICT در طول نصب، تولید آزمایشی و تولید انبوه اولیه، ارتباط نزدیک با مشتری را حفظ می کند. برای مشتریانی که ماشین انتخاب و مکان کامپوننت با شکل عجیب و غریب را انتخاب میکنند، این پشتیبانی به کاهش ریسک پروژه کمک میکند و راهاندازی تولید را بسیار روانتر میکند.
| گواهینامه ها و استانداردها
فناوری اطلاعات و ارتباطات بر ایمنی محصول، کنترل کیفیت و قابلیت اطمینان طولانی مدت تمرکز دارد. تجهیزات و راه حل های خط SMT ما می توانند الزامات گواهینامه رایج مانند CE، RoHS، ISO9001 و اسناد ثبت اختراع مرتبط را پشتیبانی کنند. این گواهی ها به مشتریان کمک می کند تا ایمنی تجهیزات، کنترل ساخت و مدیریت کیفیت کارخانه را ارزیابی کنند. قبل از حمل و نقل، ICT عملکرد دستگاه، عملکرد الکتریکی، ظاهر، لوازم جانبی و حفاظت از بسته بندی را بررسی می کند. برای حمل و نقل خارج از کشور، بسته بندی پایدار نیز بسیار مهم است زیرا دستگاه باید پس از حمل و نقل طولانی مدت با خیال راحت وارد شود. چه مشتری SCM1-D، یک ماشین قرار دادن حفاظ قوطی یا یک خط تولید کامل SMT را انتخاب کند، فناوری اطلاعات و ارتباطات از تست دقیق و فرآیندهای کیفیت قبل از تحویل پیروی می کند.
| درباره شرکت و کارخانه ICT
ICT یک ارائه دهنده راه حل کارخانه SMT با تجربه در SMT، DIP، پوشش، توزیع، لحیم کاری، بازرسی، و تجهیزات جابجایی PCB است. ما تیم های تحقیق و توسعه، تولید، مهندسی و خدمات خود را داریم. در طول سال ها، ICT به سرعت رشد کرده و به بیش از 1700 مشتری در بیش از 80 کشور خدمات ارائه کرده است. کارخانه ما از فرآیندهای مدیریت کیفیت دقیق و تست ماشین قبل از حمل و نقل پیروی می کند. برای مشتریانی که یک کارخانه مونتاژ PCB جدید می سازند، ICT می تواند انتخاب ماشین، طرح خط، برنامه ریزی فرآیند، نصب، آموزش و پشتیبانی فنی طولانی مدت را ارائه دهد. با دستگاه SMT SMD Pick And Place SCM1-D SAMSUNG، مشتریان می توانند فرآیند SMT انعطاف پذیرتری را برای قرار دادن قطعات خاص بسازند.
