ICT-U2
I.C.T
| مقدار: | |
|---|---|

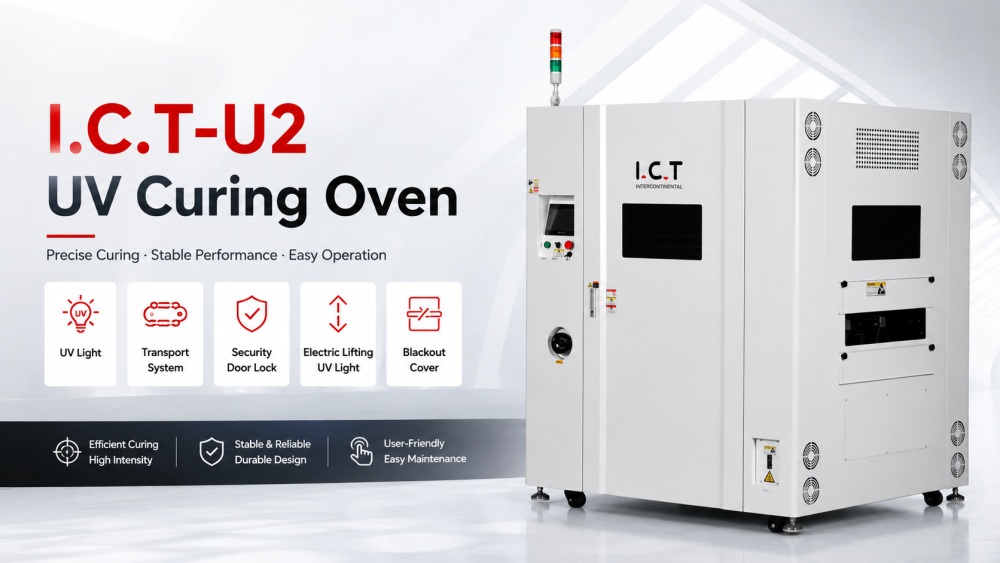

اجاق ماوراء بنفش ICT-U2 برای پخت سریع و یکنواخت چسب ها، جوهرها، پوشش ها و مواد حساس به UV بر روی PCB های SMT ساخته شده است. دارای یک آرایه لامپ UVA با قدرت بالا با تنظیم ارتفاع مستقل، پانل های بازتابنده برای استفاده کارآمد از انرژی، و یک سیستم نوار نقاله نچسب که توسط موتورهای پله ای برای حمل و نقل پایدار هدایت می شود. این کوره PCB تا عرض 500 میلیمتر و ارتفاع 100 ± میلیمتر را در خود جای میدهد و بار 5 کیلوگرمی را در هر تخته تحمل میکند. خنک کننده مستقل دمای خروجی ایمن را تضمین می کند. این سیستم پخت مداوم را فراهم می کند، عیوب را کاهش می دهد و به طور یکپارچه در خطوط تولید SMT SMD ادغام می شود.

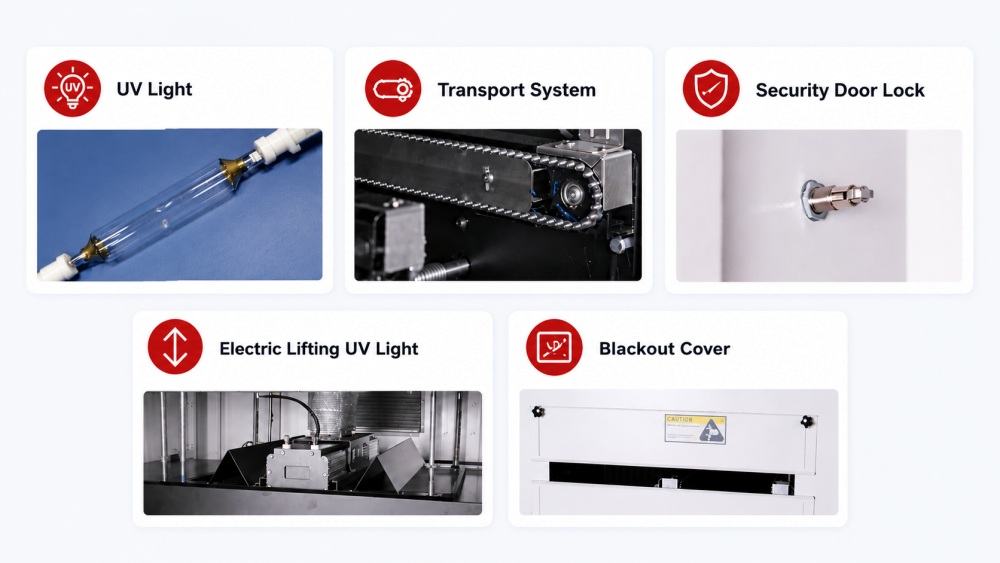

لامپ های UV تابش یکنواخت با انرژی با شدت بالا را فراهم می کنند. هر لامپ را می توان به طور مستقل برای ارتفاع و زمان نوردهی کنترل کرد. پانل های انعکاسی باعث افزایش استفاده از UV و کاهش مصرف انرژی می شوند. کنترل دمای PID دقت ±1 درجه سانتیگراد را تضمین می کند. ویژگی های ایمنی شامل تشخیص عیب لامپ، حفاظت در برابر دمای بیش از حد، و هشدارهای یکپارچه است. این سیستم پخت سریع و پایدار چسب ها و پوشش ها را تضمین می کند و از تولید PCB SMT با کارایی بالا و در عین حال یکپارچگی برد پشتیبانی می کند.
سیستم نوار نقاله از زنجیر روکش تفلون با درایو موتور پله ای استفاده می کند. محدوده سرعت قابل تنظیم از 0.5 تا 3.5 متر در دقیقه است و سیستم موقعیت دقیق برد را تضمین می کند. سنسورهای فیبر نوری ورود و خروج PCB را تشخیص می دهند و از گیر کردن و تغذیه نادرست جلوگیری می کنند. این طرح از تخته هایی تا ارتفاع ± 100 میلی متر، عرض 500 میلی متر و تا 5 کیلوگرم در هر تخته پشتیبانی می کند. مناطق خنک کننده دمای خروجی پایین را حفظ می کنند و استرس حرارتی را کاهش می دهند. این ترکیب قابلیت اطمینان بالا و عملکرد پخت ثابت را در سراسر خط تولید PCB SMT تضمین می کند.
| مشخصات:
| مشخصات | ICT-U2 |
| حمل | زنجیره پین بلند فولاد ضد زنگ ، طول 35b پین 5 میلی متر ، زبانه های استیل ضدزنگ را اضافه کنید. |
| سیستم کنترل | PLC + صفحه نمایش لمسی |
| سرعت نقاله | 0.5 تا 3.5 متر در دقیقه |
| مقدار نور UV | 1 مجموعه |
| قدرت نور UV | 6 کیلووات بر مجموعه |
| منبع نور UV | گروه UVA |
| طول نور UV | 630 میلی متر، طول قوس 500 میلی متر |
| طول موج اصلی | 365 نیوتن متر |
| حداکثر ارتفاع PCBA | ± 100 میلی متر |
| عرض PCBA | 50 ~ 500 میلی متر ، تنظیم دستی ، مقاومت در برابر وزن 5 کیلوگرم |
| روش خنک کننده | خنک کننده هوا |
| تامین برق | 3 فاز، 380 ولت 50 هرتز |
| بعد (l*w*h) | 1500*1100*1720mm |
| وزن | حدود 450 کیلوگرم |
* داده ها در دمای محیط 25 درجه سانتیگراد و رطوبت 60٪ به دست می آیند.
| نه | قسمت | اختیاری |
| سیستم تنظیم عرض ریل | تنظیم خودکار عرض موتور | |
| تابع گزینه | خط برگشت تخته |
* فناوری اطلاعات و ارتباطات همچنان روی کیفیت و عملکرد کار می کند ، مشخصات و ظاهر ممکن است بدون اطلاع خاص به روز شود.
| لیست تجهیزات خط پوشش PCBA
ICT-U2 با پوشش و خط توزیع کامل SMT ICT یکپارچه می شود. تجهیزات مرتبط شامل دیسپنسرهای جت، ماشینهای پوشش منسجم، اجاقهای پخت UV، نوار نقالههای PCB، بازرسی AOI، و سیستمهای جدا کردن پانل است. اجاق گاز کنترل شده را کنترل می کند، در حالی که دستگاه های پوشش دهنده از سطوح وسیع تری محافظت می کنند. AOI کیفیت را تأیید می کند و جداسازی صفحه مدار چاپی نهایی را جدا می کند. این ماشینها با هم یک جریان کاری پیوسته را تشکیل میدهند که توان عملیاتی را بهینه میکند، ضایعات مواد را کاهش میدهد و از پخت و خشککردن ثابت PCB اطمینان میدهد.
| نام محصول | هدف در خط پوشش PCBA |
|---|---|
برای محافظت در برابر گرد و غبار، ضد آب و ضد انفجار، پوشش های محافظ دقیقی را روی بردهای مدار اعمال می کند. | |
پوشش ها را با نور مادون قرمز یا UV سفت می کند و محافظت بادوام و قوی را تضمین می کند. | |
برای پردازش کارآمد، بردهای مدار را به آرامی از طریق خط پوشش منتقل می کند. | |
PCB را برای خط تولید تهیه و ذخیره می کند و ورودی و خروجی صاف را تضمین می کند. | |
| پوشش منسجم AOI | کیفیت پوشش را بازرسی می کند و عیوب را برای اطمینان از استانداردهای بالا تشخیص می دهد. |
| ویدئوی موفقیت مشتری
در آوریل 2026، ICT یک خط تولید کامل SMT را برای یک تولید کننده الکترونیک خودرو پرتغالی مستقر کرد. مهندسین نصب در محل، کالیبراسیون خط و آموزش عملی اپراتور را انجام دادند. آنها تیم را در مورد عملکرد کوره، حمل و نقل نوار نقاله و تعمیر و نگهداری معمول راهنمایی کردند. مشتری نصب صاف، عملکرد قابل اعتماد فر، و آموزش واضح و عملی را تحسین کرد. اپراتورها قادر بودند خط را به طور موثر مدیریت کنند و از پخت ثابت در تمام انواع PCB و پوششها در طول تولید اطمینان حاصل کنند.
| خدمات و پشتیبانی آموزشی
ICT از کل عملیات کارخانه SMT پشتیبانی می کند، نه فقط فرهای جداگانه. قبل از تحویل، مهندسان نوع PCB، مواد، خروجی هدف، فضای کاری و توسعه آینده را بررسی می کنند. پس از نصب، پشتیبانی شامل راه اندازی، آموزش اپراتور، راهنمایی تعمیر و نگهداری و بهینه سازی فرآیند است. مهندسان از ادغام صاف فر UV Curing Oven با پوشش، توزیع، بازرسی، جابجایی، و تجهیزات جدا کردن پانل اطمینان میدهند. کارخانههای جدید از طرحبندی تا تولید آزمایشی راهنمایی دریافت میکنند. کارخانجات موجود از بهبود گردش کار، عملکرد متعادل خط و پخت قابل اعتماد SMT PCB با توان بالا سود می برند.
| آنچه مشتریان ما می گویند
مشتریان به فناوری اطلاعات و ارتباطات برای راهنمایی عملی و واکنش سریع اهمیت می دهند. مهندسان دستورالعمل های واضحی را ارائه می دهند، خطاها را کاهش می دهند و آمادگی اپراتور را تسریع می کنند. بسته بندی محافظ حمل و نقل ایمن در مسافت های طولانی را تضمین می کند. سوالات فنی که در حین نصب یا تولید بوجود می آیند به سرعت توسط تیم های هماهنگ فروش و مهندسی رسیدگی می شود. مشتریان هنگام راهاندازی خطوط جدید، حفظ توان عملیاتی بالا و دستیابی به پخت ثابت و با کیفیت بالا برای چسبها، جوهرها و پوششها، اعتماد به نفس پیدا میکنند.
| گواهینامه ها و استانداردها
کوره ماوراء بنفش ICT-U2 دارای گواهینامه CE و مطابق با استانداردهای ایمنی بین المللی است. کنترل کیفیت شامل بازرسی قطعات، تایید مونتاژ، تست عملکرد، تایید بسته بندی، ردیابی حمل و نقل، سوابق نصب و خدمات پس از فروش است. رویه های جامع عملکرد قابل اطمینان و قابل تکرار پخت را تضمین می کند، ریسک عملیاتی را به حداقل می رساند و نتایج با کیفیت بالا را در تولید PCB SMT حفظ می کند.
| درباره شرکت و کارخانه ICT
ICT راه حل های کاملی را برای SMT، DIP، پوشش، توزیع، مونتاژ، روباتیک و کارخانه های هوشمند ارائه می دهد. تیمهای تحقیق و توسعه، تولید، مهندسی، فروش و خدمات داخلی از برنامهریزی تا تولید ثابت از مشتریان پشتیبانی میکنند. ICT با تامین تجهیزات، نصب، آموزش و بهینه سازی فرآیند به مشتریان جهانی خدمات ارائه کرده است. فراتر از تحویل ماشینها، ICT به ساخت کارخانهها از 0 به 1 کمک میکند و خطوط موجود را از 1 به 10 ارتقا میدهد و سیستمهای تولید PCB SMT مقیاسپذیر، دقیق و قابل اعتماد را ارائه میدهد.
