| دستگاه روتر SMT PCBA درون خطی برای جداسازی دقیق صفحه
دستگاه مسیریاب PCBA SMT Inline ICT IR350 برش با دقت بالا را برای پانل های PCBA پیچیده ارائه می دهد. این روتر PCB پیشرفته که برای صنایع سخت مانند الکترونیک خودرو، تلفن های هوشمند، دستگاه های پزشکی و هوافضا طراحی شده است، جداسازی تمیز و بدون استرس بردها را تضمین می کند. طراحی دو سکوی قوی و سیستم کنترل هوشمند آن امکان تولید مداوم را در حالی که تحملهای محدود را حفظ میکند، فراهم میکند. با سرعت برش تا 100 میلیمتر بر ثانیه و دقت تکرار 0.01 میلیمتر، این دستگاه به تولیدکنندگان کمک میکند عملکرد را بهبود بخشند، نقصها را کاهش دهند و الزامات کیفیت سختگیرانه را برآورده کنند. این دستگاه روتر SMT PCBA چه با بردهای نازک 0.5 میلی متری و چه پانل های ضخیم تر تا 4.0 میلی متر کار کند، عملکرد ثابت و قابل اعتمادی را ارائه می دهد که خطوط تولید الکترونیک مدرن نیاز دارند.
| نشان

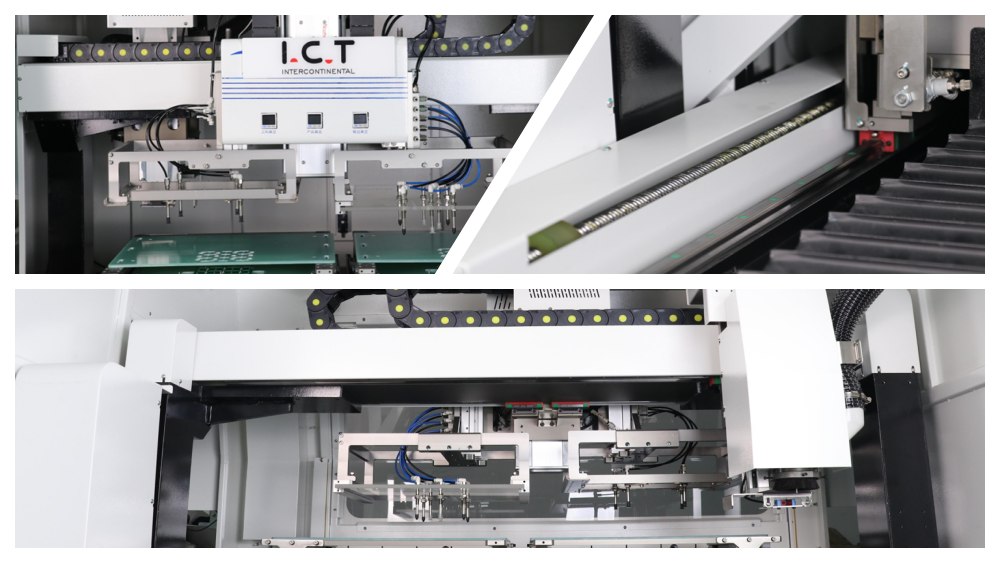

سیستم بینایی و تراز پیشرفته
سیستم دید با کیفیت بالا به صورت کواکسیال با فرز برش برای کالیبراسیون آسان دوربین و موقعیت یابی دقیق کار می کند. انواع علائم PCB را تشخیص می دهد و تصحیح نقطه مقابل بصری را ارائه می دهد. این فناوری هوشمند هر بار مسیرهای مسیریابی دقیق را تضمین می کند، حتی با طراحی های پیچیده تخته. همراه با واردات CAD و بهینه سازی مسیر سریع، این سیستم از برنامه نویسی آفلاین و اسکن کل برد پشتیبانی می کند. این قابلیتها، روتر PCBA را برای نیازهای مختلف تولید بسیار انعطافپذیر کرده و در عین حال کیفیت برش عالی را حفظ میکند.

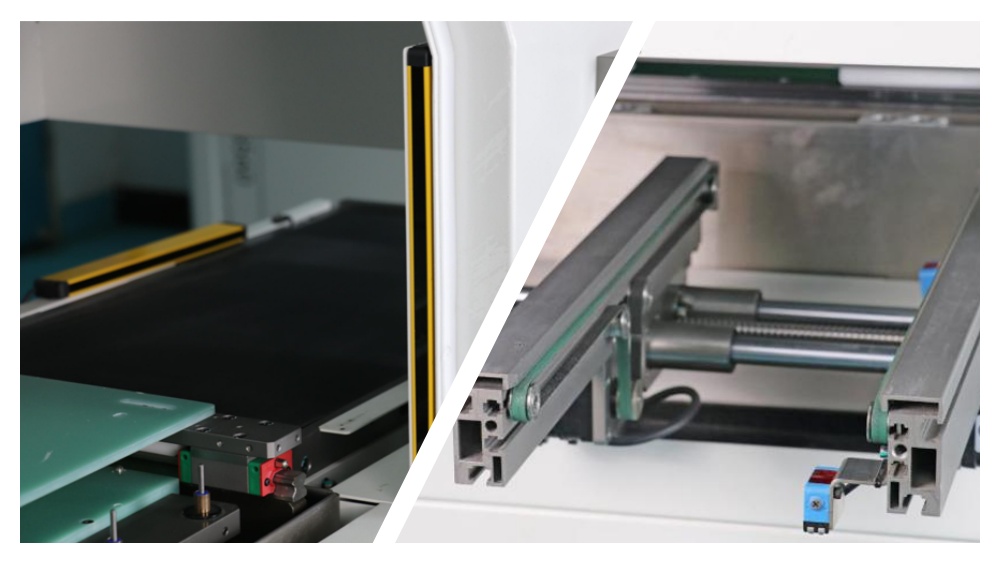

سیستم حرکت پایدار با قطعات ممتاز
سروو موتورهای پاناسونیک وارداتی همراه با میله های پیچی با دقت بالا حرکتی صاف و دقیق را در محورهای X، Y و Z ارائه می دهند. ساختار مکانیکی قوی تر و ضخیم تر، پایداری کلی دستگاه را در حین کار با سرعت بالا تا حد زیادی بهبود می بخشد. این طراحی قوی لرزش را کاهش میدهد و قابلیت اطمینان طولانیمدت را تضمین میکند و دستگاه روتر SMT PCBA Inline را برای استفاده صنعتی مداوم در برنامههای مسیریابی PCBA با حجم بالا ایدهآل میکند.

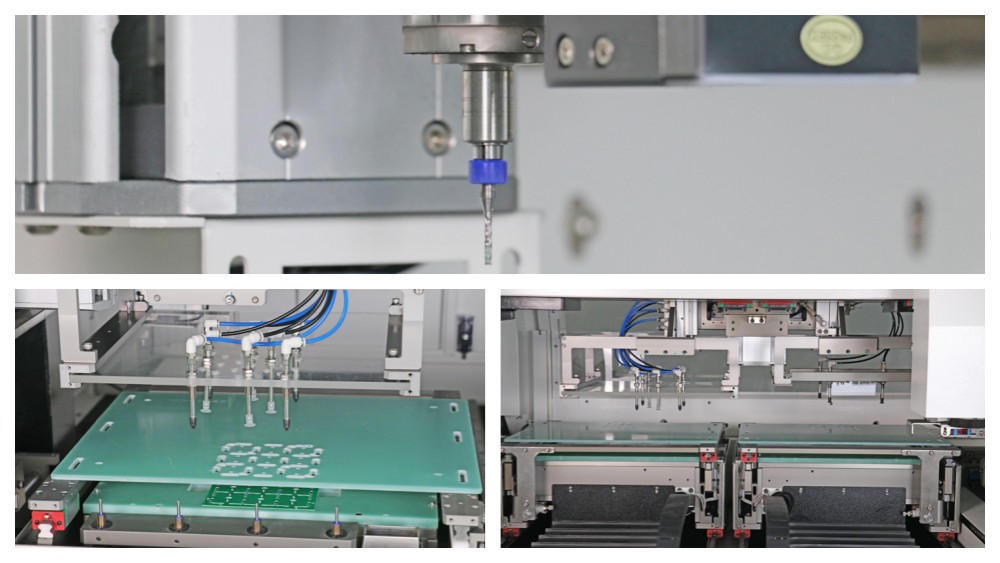

مدیریت ابزار هوشمند و ویژگی های ایمنی
تشخیص شکستگی ابزار استاندارد به طور خودکار به اپراتورها در صورت شکستن یا فرسودگی فرز هشدار می دهد. این دستگاه همچنین دارای قابلیت تعویض خودکار ابزار است که تولید را بدون وقفه ادامه می دهد. نظارت بر حسگر در زمان واقعی از عملکرد مداوم با ابزارهای آسیب دیده جلوگیری می کند. عناصر ایمنی مانند سنسورهای کنترل دسترسی و پرده های نور اختیاری بیشتر از اپراتورها محافظت می کنند. این عملکردهای هوشمند باعث افزایش کارایی و کاهش اشتباهات پرهزینه می شود.

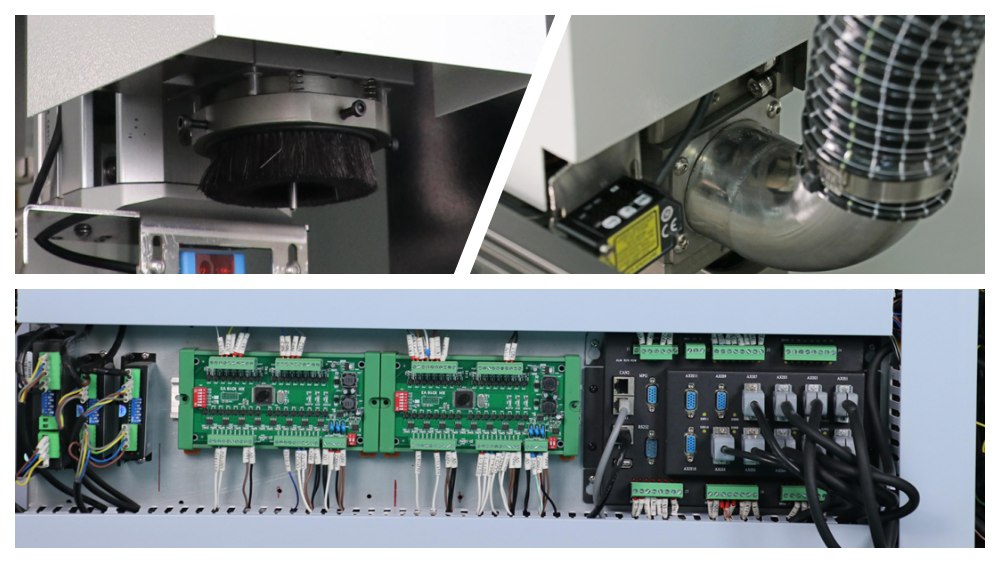

طراحی کارآمد دو پلت فرم و حذف گرد و غبار
ساختار دو پلت فرم اجازه عملکرد مستقل در هر دو طرف را می دهد و راندمان تولید را به طور قابل توجهی افزایش می دهد. لامپهای آزاد شونده سریع و تنظیم انعطافپذیر، تغییر را سریع و آسان میکنند. یک جمع کننده گرد و غبار خلاء مجزا قدرتمند با مکش بالا و صدای کم، محل کار را تمیز نگه می دارد. تفنگ هوای یونی اضافی و حذف استاتیک گرداب حلقوی به طور موثر الکتریسیته ساکن را حذف کرده و از چسبندگی گرد و غبار روی PCB ها جلوگیری می کند.
دستگاه قرار دادن خودکار PCBA IC
1. تغذیه خودکار: تغذیه خودکار محصولاتی که پس از دریافت سیگنال از دستگاه جلو در صفحه قرار می گیرند.
2. اسکن کد خودکار: CCD اندازه محصول را تشخیص می دهد و عملکرد اسکن کد را همزمان دارد.
3. تشت اتوماتیک: CCD نازل مکش را هدایت می کند تا به طور خودکار محصولات OK را به تابه بمکد.
4. تشخیص خودکار کد NG: محصولات NG به طور خودکار در صفحه NG قرار می گیرند و کد NG و صفحه چنگال در جعبه معیوب قرار می گیرند.
5. سینی چیدن خودکار: سینی های خالی را به طور خودکار عرضه می کند و سینی های کامل را روی هم می چیند.
6. AGV به طور خودکار در سینی های خالی تغذیه می شود و سینی های پر را از بین می برد.
فرآیند:
| مشخصات
| مشخصات | پارامتر |
| مدل | ICT-IR350 |
| اندازه PCB | 350 × 310 میلی متر |
| شماره پلت فرم | پلتفرم های دوتایی |
| ضخامت PCB | 0.5 ~ 4.0 میلی متر |
| حالت پشتیبانی PCB | فیکسچر چند منظوره، فیکسچر ویژه |
| سرعت برش X,Y | 0 ~ 100 میلی متر بر ثانیه |
| تکرار دقت | 0.01 ± میلی متر |
| برش دقیق | 0.05 ± میلی متر |
| روش رانندگی X، Y، Z | سروو موتور AC |
| حالت کنترل X، Y، Z | کنترلر CNC |
| اندازه کاتر فرز | 0.8 ~ 3.0 میلی متر |
| سرعت اسپیندل | حداکثر 80000 دور در دقیقه |
| عملیات و ذخیره سازی داده ها | سیستم کامپیوتر صنعتی |
| ولتاژ (ماشین اصلی) | 220 ولت، 50/60 هرتز |
| منبع تغذیه (دستگاه اصلی) | 1.5 کیلو وات |
| تامین فشار هوا | 4.5 کیلوگرم بر سانتی متر مربع |
| ابعاد (L×W×H) | 1450 × 1330 × 1641 میلی متر |
| وزن (با جاروبرقی) | تقریبا 1000 کیلوگرم |
| روش جمع آوری گرد و غبار | جاروبرقی |
| حجم هوا جاروبرقی | 28 ~ 35 متر مکعب در دقیقه |
| ابعاد جاروبرقی | 650 × 750 × 1500 میلی متر |
| ولتاژ جاروبرقی | 380 ولت، 50/60 هرتز، 3 کیلو وات |
* ICT روی کیفیت و عملکرد، مشخصات و ظاهر ممکن است بدون اطلاع خاصی به روز شود.
| لیست تجهیزات خط SMT
راه حل های کامل خط تولید SMT ICT شامل لودر/ تخلیه کننده، چاپگر خمیر لحیم کاری، ماشین های انتخاب و جاسازی، SPI، AOI، اجاق های جریان مجدد و سایر تجهیزات ضروری است. هنگامی که این سیستمها با دستگاه روتر SMT PCBA Inline جفت میشوند، یک خط تولید کاملاً خودکار و با راندمان بالا ایجاد میکنند که کیفیت ثابت و حداکثر توان عملیاتی را برای خودرو، لوازم الکترونیکی مصرفی و کاربردهای صنعتی ارائه میدهد.
| ویدئوی موفقیت مشتری
نصب موفق در محل در پرتغال در آوریل 2026، یک مهندس فناوری اطلاعات و ارتباطات به پرتغال سفر کرد تا نصب و آموزش در محل را برای یک خط تولید کامل SMT که خدمات الکترونیک خودرو، از جمله سیستمهای روشنایی و کنترل خودرو را ارائه میکند، تکمیل کند. مشتری هم از عملکرد تجهیزات و هم از آموزش حرفه ای ارائه شده بسیار راضی بود. آنها فرآیند راهاندازی روان و راهنماییهای واضح را ستایش کردند که به تیم آنها کمک کرد تا به سرعت بر عملکرد و نگهداری روزانه تسلط پیدا کنند. این پروژه موفق بیشتر پشتیبانی فنی قوی ICT و تعهد به موفقیت مشتری در سراسر جهان را نشان می دهد.
| خدمات و پشتیبانی آموزشی
خدمات حرفه ای و پشتیبانی آموزشی ما خدمات جامع نصب، راه اندازی و آموزش عملی را ارائه می دهیم تا اطمینان حاصل شود که تیم شما می تواند از روز اول تجهیزات را به طور موثر کار کند. مهندسان با تجربه ما پشتیبانی فنی مداوم، بهینه سازی فرآیند و راهنمایی تعمیر و نگهداری منظم را ارائه می دهند. چه به کمک در محل یا پشتیبانی از راه دور نیاز داشته باشید، ICT آماده است تا به شما کمک کند تا عملکرد تجهیزات را به حداکثر برسانید و به اهداف تولید بلندمدت دست یابید.
| آنچه مشتریان ما می گویند
مشتریان به طور مداوم مهندسان ما را به دلیل حرفه ای بودن و توانایی های حل سریع آنها تحسین می کنند. بسیاری کیفیت عالی و پایداری تجهیزات ما را به همراه بسته بندی دقیق که تحویل ایمن را تضمین می کند برجسته می کنند. آنها همچنین از زمان پاسخ سریع ما هر زمان که سؤالات فنی پیش می آید، قدردانی می کنند. یکی از مشتریان خاطرنشان کرد که دستگاه روتر SMT PCBA از نظر دقت و قابلیت اطمینان فراتر از انتظارات است.
| گواهینامه ها و استانداردها
تجهیزات ما مطابق با استانداردهای بین المللی کیفیت و ایمنی، از جمله گواهینامه های CE، RoHS و ISO9001 است. ما همچنین چندین اختراع برای فناوری های نوآورانه داریم. این مدارک نشان دهنده تعهد ما به ارائه راه حل های ایمن، قابل اعتماد و سازگار با محیط زیست است که مشتریان می توانند در محیط های تولیدی تقاضا اعتماد کنند.
| درباره شرکت و کارخانه ICT
ICT یک ارائه دهنده راه حل تجهیزات الکترونیکی حرفه ای با تیم تحقیق و توسعه خود، امکانات تولید مدرن و فرآیندهای کنترل کیفیت دقیق است. با بیش از 25 سال تجربه در صنعت و رشد سریع، ما از بیش از 1600 مشتری در 72 کشور پشتیبانی کرده ایم. تیم اختصاصی مهندسین و فضای کارخانه بزرگ ما به ما اجازه می دهد تا راه حل های کامل کارخانه را با پشتیبانی خدمات پس از فروش عالی و پشتیبانی فنی جهانی ارائه دهیم.
