ICT-5700
I.C.T
| مقدار: | |
|---|---|

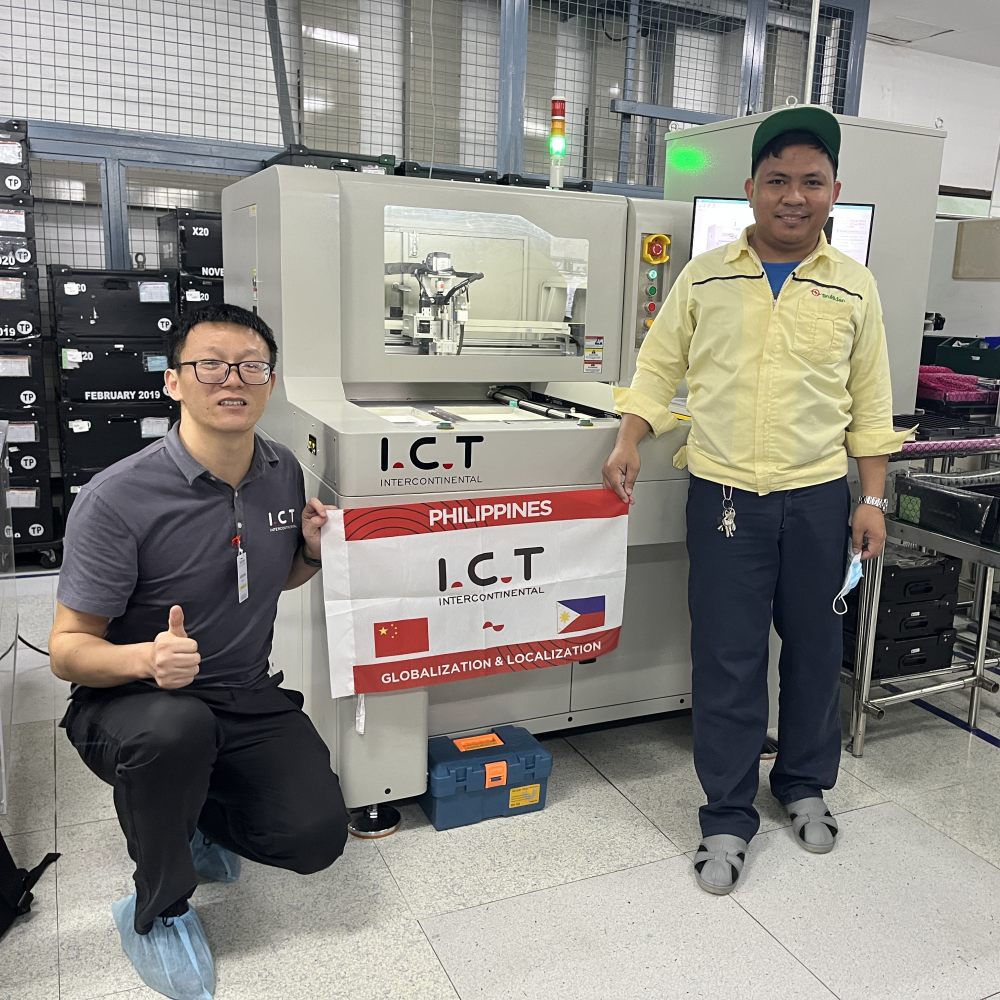

| دستگاه روتر PCBA آفلاین با دقت بالا
روتر PCBA آفلاین سری ICT-5700 جداسازی دقیق و کم فشار را برای زمینه های الکترونیکی مختلف از جمله گوشی های هوشمند، پوشیدنی های هوشمند، لوازم الکترونیکی خودرو و دستگاه های پزشکی ارائه می دهد. دارای یک سیستم دید CCD جدید برای اصلاح تراز بصری و یک دوک با سرعت بالا که تا 80000 دور در دقیقه برای برش های سریع و دقیق می رسد. طراحی دو پلتفرم امکان پردازش همزمان محصولات مختلف یا ترکیب در یک پلت فرم بزرگ برای تخته های بزرگتر را فراهم می کند. ویژگیهای ایمنی مانند پردههای نور و توقف اضطراری از اپراتورها محافظت میکنند، در حالی که تفنگ هوای یونی تختهها را از آلودگی ساکن و گرد و غبار تمیز نگه میدارد. نرم افزار با کاربری آسان و اجزای قابل اعتماد، روتر PCBA آفلاین را برای خطوط تولید کارآمد مناسب می کند.
| نشان
سیستم انتقال
سیستم انتقال از سروو موتورهای پاناسونیک وارداتی به همراه میله های پیچی با دقت بالا و ریل های راهنما از PMI یا HIWIN استفاده می کند. این تنظیمات حرکت صاف و دقیق را تضمین می کند. ساختار قوی تر و ضخیم تر، پایداری ماشین را در حین کار بهبود می بخشد. زنجیر مخزن انعطاف پذیر سیم ها را مرتب نگه می دارد و آنها را از تداخل محافظت می کند. ماژول X-axis دارای طراحی منحصر به فرد ضد گرد و غبار است که نیازهای تعمیر و نگهداری را کاهش می دهد و عمر قطعه را افزایش می دهد. این ویژگیها باعث میشود روتر آفلاین PCBA برای استفاده طولانیمدت در محیطهای تولیدی پرتقاضا قابل اعتماد باشد.
سیستم روتر
سیستم روتر شامل یک دوربین CCD با کیفیت بالا به صورت کواکسیال با فرز برای کالیبراسیون آسان و موقعیت یابی دقیق است. تشخیص شکستگی ابزار استاندارد در صورت ساییدگی یا شکستگی کاتر فوراً به اپراتورها هشدار می دهد. یک تعویض خودکار اختیاری ابزار اجازه کار مداوم بدون توقف را می دهد و کارایی را افزایش می دهد. تفنگ هوای یونی، مواد استاتیک را از سطح PCB حذف می کند تا از جذب گرد و غبار جلوگیری کند. یک دوک با سرعت بالا از RSK یا NSK استرس برش را کاهش می دهد، دقت بالا، اینرسی کوچک و پاسخ سریع را برای برش های تمیز در روتر PCBA آفلاین ارائه می دهد.
سیستم پلت فرم
سیستم پلت فرم دارای کنترل محور Y توسط ریل های کشویی و موتورهای سروو برای پایداری عالی است. اقدامات ایمنی شامل دکمه های توقف اضطراری دو طرفه، یک پوشش ایمنی استاندارد و پرده های سبک است. دکمه های استارت در هر دو طرف برای عملکرد ایمن نیاز به فشار دادن همزمان دارند. پایه متخلخل لانه زنبوری مکش قوی و سازگاری با PCB های مختلف را فراهم می کند. این طراحی دو پلتفرمی از وسایل چند منظوره یا ویژه پشتیبانی میکند، که امکان جابجایی کارآمد بردهای مختلف را فراهم میکند و در عین حال ایمنی اپراتور را در روتر PCBA آفلاین حفظ میکند.
سیستم کنترل
سیستم کنترل از یک کامپیوتر صنعتی با یک کنترلر CNC اختصاصی برای دقت و پایداری بالا استفاده می کند. این قابلیت ضد تداخل قوی در تنظیمات کارخانه ارائه می دهد. داده های تولید با گزارش های گزارش برای مدیریت کیفیت قابل ردیابی است. این رابط با استانداردهای CE مطابقت دارد و یادگیری آن ساده است و تغییرات سریع برنامه را امکان پذیر می کند. یک CCD کواکسیال نظارت بصری در زمان واقعی را فراهم می کند. این عناصر کارکرد روتر PCBA آفلاین را آسان کرده و عملکرد ثابت را حفظ می کنند.
نمایش جزئیات
جزئیات کلیدی شامل یک فن کانوکشن برای خنککننده، حسگرهای ایمنی درب جانبی برای محافظت و یک رابط ESD برای جلوگیری از آسیبهای ساکن است. تعویض خودکار اختیاری ابزار از عملکرد بدون توقف پشتیبانی می کند. یک سنسور تشخیص چاقوی شکسته وضعیت برش را در زمان واقعی نظارت می کند. پایه های پنوماتیکی خود قفل شونده پشتیبانی پایدار درب را تضمین می کند. این طراحی های متفکرانه ایمنی، راحتی و قابلیت اطمینان را در استفاده روزانه از روتر PCBA آفلاین افزایش می دهد.
| مشخصات
| مدل | ICT-5700M | ICT-5700L | ICT-5700LL |
| اندازه PCB (سکوی دوگانه، اندازه خاص اختیاری) | 290*350 میلی متر | 350*450 میلی متر | 450*500 میلی متر |
| ضخامت PCB | 0.3 ~ 6.0 میلی متر | ||
| وزن (با جاروبرقی) | 1000 کیلوگرم | ||
| بعد | 1075*1430*1460mm | 1125*1530*1460mm | 1225*1530*1460mm |
| روش جمع آوری گرد و غبار | جاروبرقی | ||
| حجم هوای جاروبرقی | 28 تا 35 سانتی متر در دقیقه | ||
| ابعاد جاروبرقی | 640*785*1760mm | ||
| ولتاژ گرد و غبار | 380 ولت، 50/60 هرتز، 3 کیلووات | ||
| لیست تجهیزات خط SMT
ICT خط تولید PCBA واقعی با کیفیت بالا را می سازد. لودر جاروبرقی تخته را تمیز می کند. چاپگر خودکار خمیر را درست قرار می دهد. Placer set chip true. بسیاری از مناطق با جریان مجدد لحیم کاری سخت می شوند. AOI خوب همه را بد می بیند. خط محکم بمان بازده بالا هزینه کم بدون بازی. برای کار سخت چراغ سلامت ماشین. هیئت مدیره آمده دنیای واقعی آماده است. ما کامل برگشتیم
| نام محصول | هدف در خط SMT |
|---|---|
| خط SMT | خط مونتاژ تمام خودکار SMT کلید در دست |
| لودر PCB | به طور خودکار PCB های لخت را در خط بارگذاری می کند. |
| چاپگر خمیر لحیم | خمیر لحیم کاری را روی پدهای PCB با دقت چاپ می کند. |
| دستگاه را انتخاب و قرار دهید | قطعات را به طور دقیق روی PCB ها نصب می کند. |
| اجاق گاز | لحیم کاری را ذوب می کند تا اتصالات جامد ایجاد کند. |
| ویدئوی موفقیت مشتری
یک مشتری از الجزایر، متخصص در تلفن های همراه، برای پذیرش ماشین از کارخانه ما بازدید کرد. آنها بیش از ده پانل و اجزای PCB آوردند. تیم ما یک نمایش کامل تولید را با استفاده از خط کامل SMT اجرا کرد: چاپگر تمام اتوماتیک، SPI برای بازرسی لحیم کاری، جایگر RX-8 برای قطعات کوچک، RS-1R برای قطعات بزرگتر، فیدر سینی برای پوشش محافظ، اجاق جریان مجدد، AOI برای بررسی کیفیت، و در نهایت روتر PCBA آفلاین ICT-5700 برای جداسازی دقیق برد. این فرآیند به آرامی اجرا شد و کارایی بالا و برش های تمیز را به اثبات رساند. مشتری از نتایج و عملکرد دستگاه راضی بود.
| خدمات و پشتیبانی آموزشی
ICT پشتیبانی کامل از جمله نصب، آموزش در محل و تعمیر و نگهداری مداوم را ارائه می دهد. مهندسان با تجربه ما اپراتورها را در استفاده ایمن و کارآمد از روتر PCBA آفلاین راهنمایی می کنند. ما آموزش های دقیقی در مورد برنامه نویسی، تغییرات ابزار و مراقبت روزانه ارائه می دهیم. کمک از راه دور و تامین سریع قطعات یدکی زمان خرابی را به حداقل می رساند. با مراکز خدمات در سراسر جهان، ما از پاسخ سریع به هر گونه مشکل اطمینان میدهیم. این پشتیبانی کامل به مشتریان کمک می کند تا به تولید روان و حداکثر ارزش ماشین دست پیدا کنند.
| توصیفات مشتری
بسیاری از مشتریان مهندسان ماهر ما را برای حل سریع مشکلات و راهنمایی حرفه ای تحسین می کنند. آنها از عملکرد قابل اعتماد و دقت تجهیزات ما قدردانی می کنند. بسته بندی ایمن و دقیق تضمین می کند که ماشین ها در شرایط عالی می رسند. پاسخ سریع به سوالات اعتماد قوی ایجاد می کند. به طور کلی، مشتریان به کیفیت بالا و پشتیبانی عالی از ICT اهمیت می دهند
| گواهینامه ها و استانداردها
ICT دارای گواهینامه های کلیدی از جمله CE برای ایمنی، RoHS برای استانداردهای زیست محیطی و ISO9001 برای مدیریت کیفیت است. ما همچنین دارای چندین اختراع برای فناوری نوآورانه هستیم. این گواهی ها تعهد ما را به محصولات قابل اعتماد، ایمن و باکیفیت که الزامات جهانی را برآورده می کنند، ثابت می کند.
| درباره شرکت و کارخانه ICT
ICT دارای امکانات تحقیق و توسعه و تولید خود با تیم بزرگی از مهندسان است. این شرکت در سال های اخیر به سرعت رشد کرده است و به بیش از 1600 مشتری در بیش از 72 کشور خدمات ارائه می دهد. کارخانه مدرن ما از فرآیندهای تست دقیق و سیستم های مدیریت کیفیت پیروی می کند. این تضمین می کند که هر دستگاه، از جمله روتر آفلاین PCBA، استانداردهای بالایی را رعایت می کند. ما برای موفقیت بلندمدت مشتری بر نوآوری و خدمات جهانی تمرکز می کنیم.
