DECAN F2
SAMSUNG DECAN F2
| مقدار: | |
|---|---|

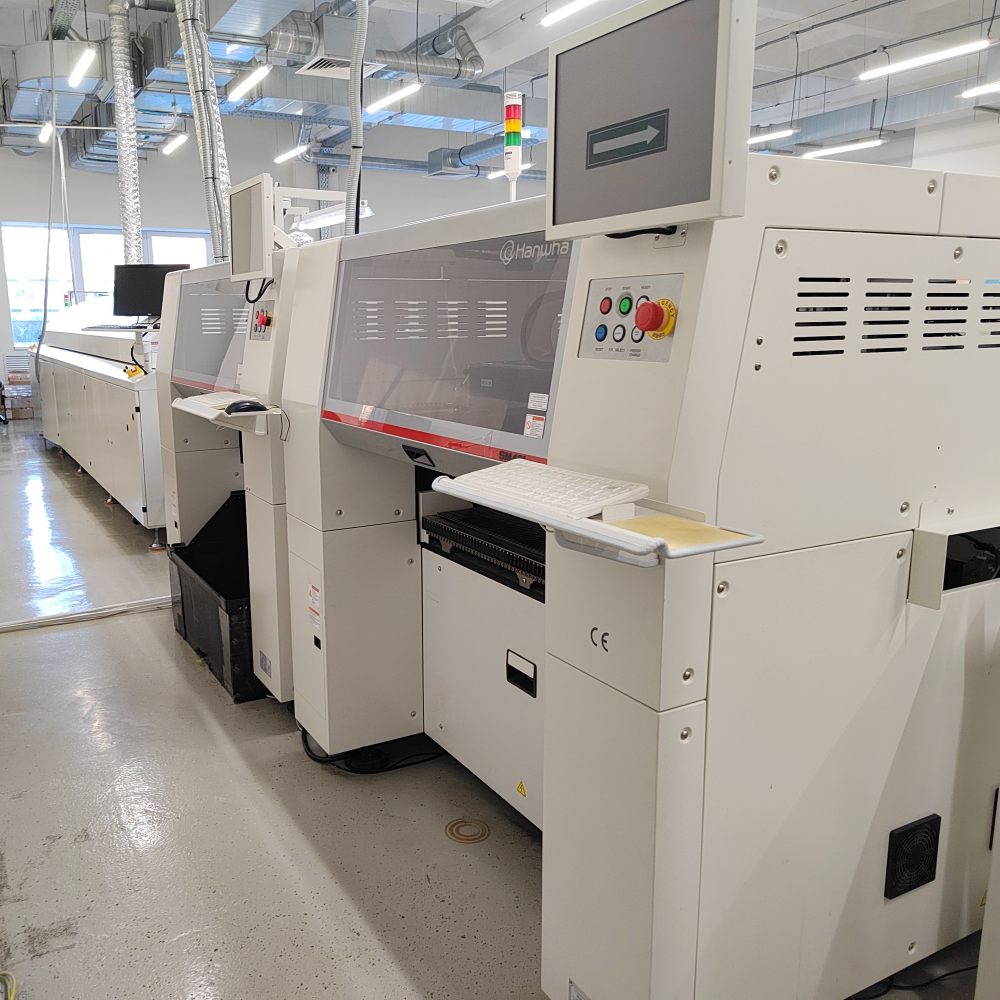

| ماشین انتخاب و مکان اتوماتیک جامد
کارگران در کارخانه ها برای نیازهای تولید روزانه به دستگاه انتخاب و مکان اتوماتیک Hanwha اعتماد دارند. هر مدلی قطعات مفیدی مانند دید در حین پرواز را به اشتراک میگذارد که اجزاء را بدون توقف سر میخواند، و فیدرهایی که سبکهای برقی و پنوماتیکی را با هم ترکیب میکنند، بنابراین مدلهای قدیمی هنوز کار میکنند و در هزینه صرفهجویی میکنند. یادگیری و تغییر کنترل ها آسان است. این ماشینها اندازههای مختلف برد و انواع قطعات با نتایج ثابت را دارند. ICT این ماشینهای انتخاب و مکان خودکار را میفروشد و برنامهریزی خط، ساخت و آموزش تیم را مدیریت میکند تا کارخانهها قوی شروع شوند و در سراسر جهان مشغول بمانند.
| معرفی مدل
مدل پرسرعت: SM471Plus
SM471Plus دارای یک دروازه با ده اسپیندل در هر سر است تا در نوسان کامل به 78000 CPH برسد. Flying vision تراشه های کوچک 0402 را به نقاط ± 40 میکرومتر و IC ها را به ± 50 میکرومتر هدایت می کند. سازندگان تلفن و ابزار از این دستگاه انتخاب و مکان ارزان برای جابجایی های طولانی مدت استفاده می کنند. تختههای معمولی با ابعاد 510x460 میلیمتر مناسب هستند و در صورت نیاز به کار، فضا برای بزرگتر شدن دارند.
مدل متوسط سرعت انعطاف پذیر: SM481Plus
SM481Plus دارای یک دروازه با نگه داشتن شش دوک در هر سر برای 40000 CPH در قطعات تا 42 میلی متر است. Stage vision قرار دادن آی سی را تا 30±30 میکرومتر محکم می کند. کارخانه های خودروسازی و فروشگاه های لوازم خانگی این ماشین انتخاب خودکار را برای دسته هایی انتخاب می کنند که اندازه آنها اغلب تغییر می کند. حالت تک لاین، تختهها را به طول 1500 میلیمتر برای تنوع شغلی واقعی میبرد.
مدل چند منظوره: SM482Plus
با شش دوک در یک دروازه، SM482Plus 30000 CPH را حتی در شکل ها و تخته های عجیب و غریب تا 1200x510 میلی متر نگه می دارد. Stage vision IC ها را در ±30μm قفل می کند. تیم های روشنایی و صنعتی زمانی که قطعات بزرگ یا عجیب می شوند و خط همچنان باید هر روز صاف کار کند، آن را انتخاب می کنند.
مدل انعطاف پذیر پیشرفته: DECAN L2
DECAN L2 دو دروازه با شش دوک را برای قرار دادن 56000 CPH در قطعات به ارتفاع 55 میلی متر تنظیم می کند. دید پرواز با تراشه های کوچک ± 28 میکرومتر برخورد می کند. مغازه های LED و خطوط صفحه بزرگ این دستگاه ارزان قیمت را برای خطوط و تخته های دوگانه تا 1200 میلی متر که به خروجی روزانه سنگین نیاز دارند، انتخاب می کنند.
| مشخصات
| پارامتر | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| سرعت قرار دادن (بهینه) | 78000 CPH | 40،000 سانتی متر در ساعت | 30000 CPH | 56000 CPH |
| تعداد اسپیندل | 10 دوک / سر (1 دروازه ای) | 6 دوک / سر (1 دروازه ای) | 6 دوک / سر (1 دروازه ای) | 6 دوک / سر (2 دروازه) |
| دقت قرار دادن (تراشه) | ±40 میکرومتر (0402) | ±40 میکرومتر (0402) | ±40 میکرومتر (0402) | ± 28 میکرومتر (03015) |
| دقت قرار دادن (IC) | ± 50 میکرومتر | ± 30 میکرومتر | ± 30 میکرومتر | ± 25 میکرومتر |
| محدوده کامپوننت | 0402 ~ □14mm (H12mm) | 0402 ~ □42mm (H15mm) | 0402 ~ □55mm (H15mm) | 0402 ~ □21mm (H12mm، تا □55mm انتخابی) |
| حداکثر اندازه PCB (استاندارد) | 510 × 460 میلی متر | 460 در 400 میلی متر | 740 × 460 میلی متر | 510 × 460 میلی متر |
| حداکثر اندازه PCB (اختیاری) | 610 × 460 میلی متر | 1500 × 460 میلی متر | 1200 × 510 میلی متر | تا 1200 در 460 میلی متر |
| ظرفیت فیدر (8 میلی متر) | 120ea | 120ea | 120ea | 120ea |
| سیستم بینایی | پرواز پرواز | چشم انداز مرحله | چشم انداز مرحله | پرواز پرواز |
| محصولات مرتبط SMT بیشتر
ICT خطوط کامل SMT را در اطراف دستگاه انتخاب و مکان خودکار با لودرهای خلاء ایجاد می کند که گرد و غبار را از روی تخته ها پاک می کند، چاپگرهایی که خمیر را یکنواخت و درست پخش می کنند، کوره هایی با نواحی مختلف برای اتصالات جامد و بررسی های AOI که مشکلات را زود تشخیص می دهند. همه قطعات محکم به هم میپیوندند تا جریان کار ثابت باشد. کل این راهاندازی تختههای خوبی را جمعآوری میکند، ضایعات را کاهش میدهد و در کارخانههای ماشین، پزشکی، نور و لوازم الکترونیکی خانگی نگه میدارد. محصولات نهایی آماده استفاده هستند و ما برنامه ریزی و پشتیبانی را از ابتدا تا انتها هدایت می کنیم.
| نام محصول | هدف در خط SMT |
|---|---|
| خط SMT | خط SMT با قابلیت ردیابی کاملاً خودکار ترکیه مانند خط مونتاژ پیل ال ای دی SMD |
| لودر PCB | به طور خودکار PCB های لخت را روی خط بارگذاری می کند |
| چاپگر خمیر لحیم | خمیر لحیم کاری را روی پدهای PCB با دقت چاپ می کند. |
| دستگاه را انتخاب و قرار دهید | قطعات را به طور دقیق روی PCB ها نصب می کند. |
| اجاق گاز | لحیم کاری را ذوب می کند تا اتصالات جامد ایجاد کند. |
| دستگاه بازرسی | دستگاه های بازرسی SMT مانند 3D AOI ، SPI، اشعه ایکس و بازرس شابلون. |
| تجهیزات قابلیت ردیابی | داده های تولید مانند Qr-code-Laser-marking-printing-Machine را ضبط و ردیابی می کند |
| ویدئوی موفقیت مشتری
مهندسان فناوری اطلاعات و ارتباطات به تاجیکستان رفتند تا یک کارخانه LED راه اندازی کنند. این سفارش دارای دو خط کامل SMT با استفاده از چندین ماشین انتخاب خودکار، به علاوه خطوط مونتاژ DIP، پوشش، توزیع و لامپ LED بود. این ویدئو ورود ایمن جعبه، ماشین سازی، درس های کارگر محلی را ضبط می کند و در ابتدا بسیاری از انواع LED را به خوبی اجرا می کند. اپراتورها سریع یاد گرفتند. مالک با تشکر صادقانه برای شروع سریع و نتایج با کیفیت قوی به پایان رسید.
| خدمات و پشتیبانی آموزشی
ICT خدمات و آموزش کامل را با هر دستگاه انتخاب و مکان خودکار ارائه می دهد. ما نیازهای شما را مطالعه می کنیم، خطوط را برنامه ریزی می کنیم، تجهیزات کشتی را ارسال می کنیم، آن را تنظیم می کنیم و به صورت عملی آموزش می دهیم. مهندسان برای کمک یا تعمیر به هر جایی می آیند. کارهای بعدی تنظیمات بهتر و بخشهای جدید را پوشش میدهد تا خطوط را قوی نگه دارد و تعداد کمی را متوقف کند. گیاهان از دانش فنی و پشتیبان برای اجراهای خوب طولانی برخوردار می شوند.
| توصیفات مشتری
مالکان اغلب از مهندسان فناوری اطلاعات و ارتباطات برای آموزش شفاف و آرام در محل تشکر می کنند. آنها برای جابجایی ثابت به دستگاه انتخاب و مکان خودکار تکیه می کنند. بسته بندی قوی در سفرهای طولانی از قطعات جدا می شود و پاسخ ها سریع می آید. آموزش به تیم ها کمک می کند تا تخته های خوبی را به زودی با ضرر کم بسازند.
| گواهینامه ها و استانداردها
ICT علائم اصلی جهانی را حفظ می کند که مراقبت و کیفیت را نشان می دهد: CE برای استفاده ایمن، RoHS برای قطعات تمیز، ISO9001 برای مراحل کنترل خوب. پتنت ها از ایده های جدید ما در کار SMT محافظت می کنند. این علائم به خریداران میگوید هر ماشین انتخاب و مکان خودکاری را به خریداران میگوید و به رعایت قوانین سخت برای اعتماد، ایمنی و راههای سبز کمک میکند.
| درباره شرکت و کارخانه ICT
ICT با 89 کارگر و 20 مهندس در چین صاحب تحقیق، ساخت و ساخت مغازه است. ما پس از شروع سال 2012 به سرعت رشد کردیم. امروزه بیش از 1600 خریدار در 72 کشور از کمک کامل خط الکترونیک ما استفاده می کنند. بررسیهای دقیق و روشهای باکیفیت در هر مرحله انجام میشود تا تجهیزات جامد به مکانهای دور و آماده برای کار برسد.
