| دستگاه لحیم کاری دو موجی بدون سرب سری W
دستگاه لحیم کاری دو موجی بدون سرب سری W از ICT یک محصول بالغ است که از طریق آزمایش گسترده بازار تصفیه شده و مورد اعتماد مشتریان در سراسر جهان است. این تجهیزات لحیم کاری دو موج DIP با فناوری دو موج خود برتری دارد و لحیم کاری دقیق را برای PCB های پیچیده ارائه می دهد و در عین حال عملکرد گرمایش و کنترل دما عالی را حفظ می کند.
با حداکثر اندازه PCB 400 میلی متر، ظرفیت دیگ لحیم کاری 180 کیلوگرم و ارتفاع انتقال 750±20 میلی متر، برای لحیم کاری دو موج DIP بدون سرب ایده آل است. طراحی صرفه جویی در انرژی آن هزینه ها را کاهش می دهد و با استانداردهای CE، CCC و UL مطابقت دارد. ICT نصب، نگهداری و آموزش جهانی را فراهم می کند و عملکرد بهینه را برای خط تولید شما تضمین می کند.
| نشان

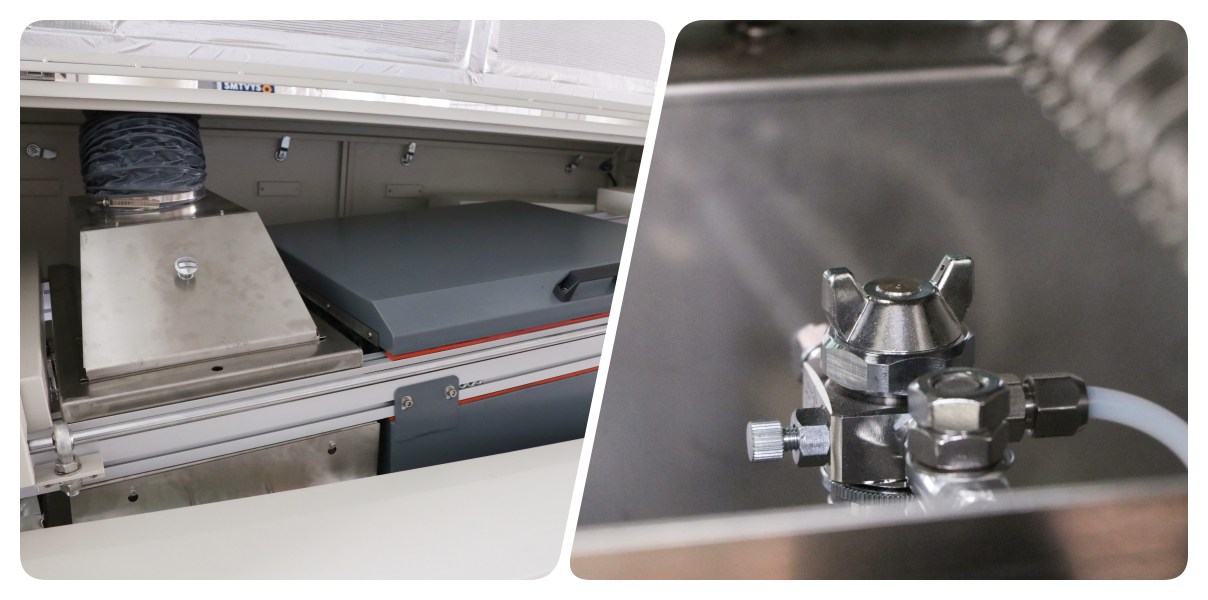

این سیستم لحیم کاری DIP Dual Wave بدون سرب مجهز به نازل‌های ژاپنی کورودا، اتمیزاسیون قابل تنظیم را برای اسپری یکنواخت و مطمئن ارائه می‌کند. کنترل PLC امکان مدیریت دقیق زمان اسپری، سرعت و جریان FLUX را با تنظیمات دیجیتالی برای جریان و عرض قابل ثبت می دهد. این سیستم ضایعات را به حداقل می رساند و از عملیات سازگار با محیط زیست پشتیبانی می کند.
دستگاه لحیم کاری موج دوگانه دارای یک سیستم دو موج منحصر به فرد است که لحیم کاری دقیق را برای قطعات از طریق سوراخ و روی سطح امکان پذیر می کند. این طراحی اتصالات با کیفیت بالا را روی PCB های پیچیده تضمین می کند و آن را به انتخابی عالی برای کاربردهای دستگاه لحیم کاری غوطه ور تبدیل می کند. امواج قابل تنظیم با اندازه های مختلف تخته سازگار است و تطبیق پذیری و کارایی در تولید را افزایش می دهد.

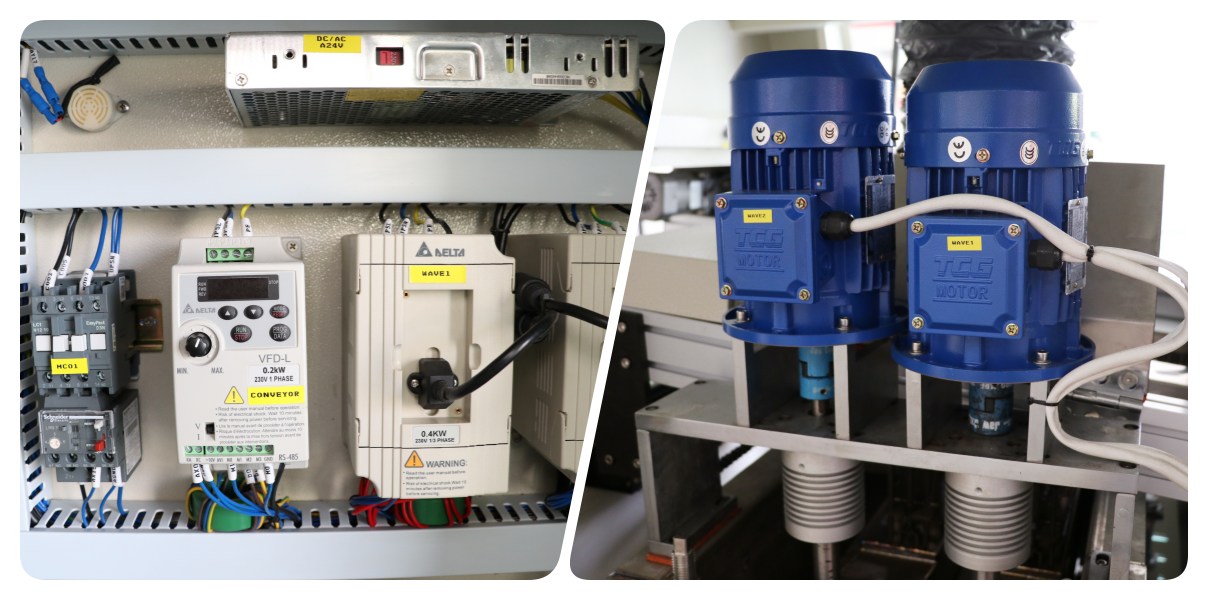

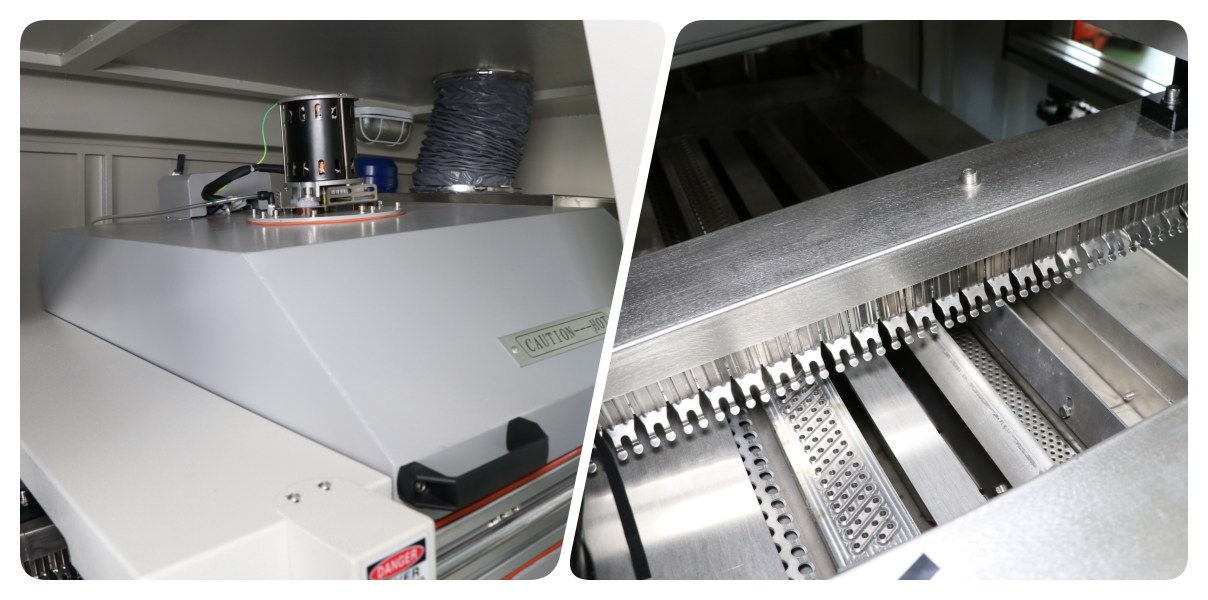

ایمنی با محافظت در برابر دمای بیش از حد شخص ثالث و لایه‌های ایمنی متعدد در اولویت قرار دارد و از عملکرد ایمن تجهیزات لحیم کاری DIP Dual Wave اطمینان حاصل می‌کند. طراحی گرمایش افقی از تداخل بین مناطق جلوگیری می کند و یک منحنی دمای پایدار را ارائه می دهد که برای مجموعه های الکترونیکی حساس بسیار مهم است.
| لیست تجهیزات خط DIP
| مدل | W4 | W3 | W2 |
| ابعاد: (میلی متر) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| وزن (کیلوگرم) | حدود 1500 کیلوگرم | حدود 1200 کیلوگرم | حدود 790 کیلوگرم |
| منبع تغذیه | 3P5W، 380/220V 50Hz | 3P5W، 380/220V 50Hz | 3P5W، 380/220V 50Hz |
| قدرت راه اندازی | 32 کیلووات | 24 کیلووات | 16 کیلووات |
| قدرت عملیات | 12 کیلو وات | 9 کیلو وات | 7 کیلو وات |
| سیستم کنترل | PLC | ||
| سیستم اسپری | |||
| روش انتقال | استپ موتور | ||
| فشار | 0.25Mpa--0.4Mpa | ||
| جریان لوکس | 10-100 میلی لیتر در دقیقه | ||
| قطر اگزوز | Φ200mm | ||
| ظرفیت اگزوز | 25 متر مکعب در دقیقه | ||
| سیستم پیش گرم کردن | |||
| حالت پیش گرم کردن | هوای گرم | ||
| حالت کنترل | PID + SSR | ||
| منطقه پیش گرمایش | 4 | 3 | 2 |
| طول پیش گرم کردن | 1800 میلی متر | 1600 میلی متر | 1200 میلی متر |
| دمای پیش گرم کردن | (دمای اتاق) -250 درجه سانتی گراد | ||
| زمان گرم کردن (دقیقه) | تقریباً 15 دقیقه (تنظیم 150 درجه سانتیگراد) | ||
| سیستم نقاله | |||
| اندازه PCB: LxW (mm) | حداقل: 80x60mm; حداکثر: 400x300 میلی متر | ||
| سرعت نقاله | 0-2000 (mm/min) | ||
| ارتفاع نقاله | 750+/-20 (mm) | ||
| انگشت | پنجه قلاب دوتایی (استاندارد) | ||
| کنترل عرض نوار نقاله | به صورت دستی | ||
| زاویه نوار نقاله | 4 تا 7 درجه | ||
| سیستم لحیم کاری | |||
| سبک دیگ لحیم کاری | درایو موتور مکانیکی | ||
| مواد دیگ لحیم کاری | تیتانیوم کامل (استاندارد FT) | ||
| دمای دیگ لحیم کاری | 300 درجه سانتیگراد | ||
| ظرفیت دیگ لحیم کاری | 350 کیلوگرم بدون سرب | 300 کیلوگرم بدون سرب | بدون سرب 250 کیلوگرم |
| دیگر | |||
| سیستم تمیز کردن انگشت | برس بزنید | ||
| لیست تجهیزات خط DIP

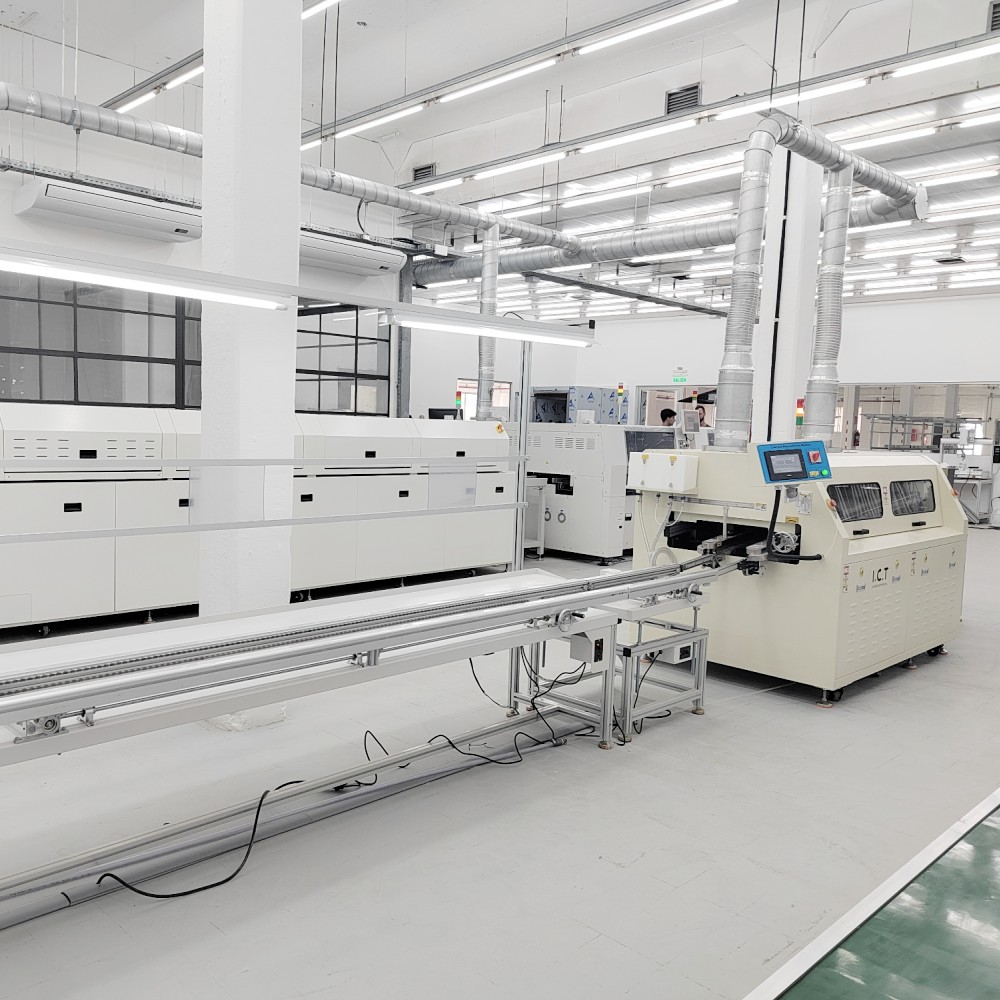

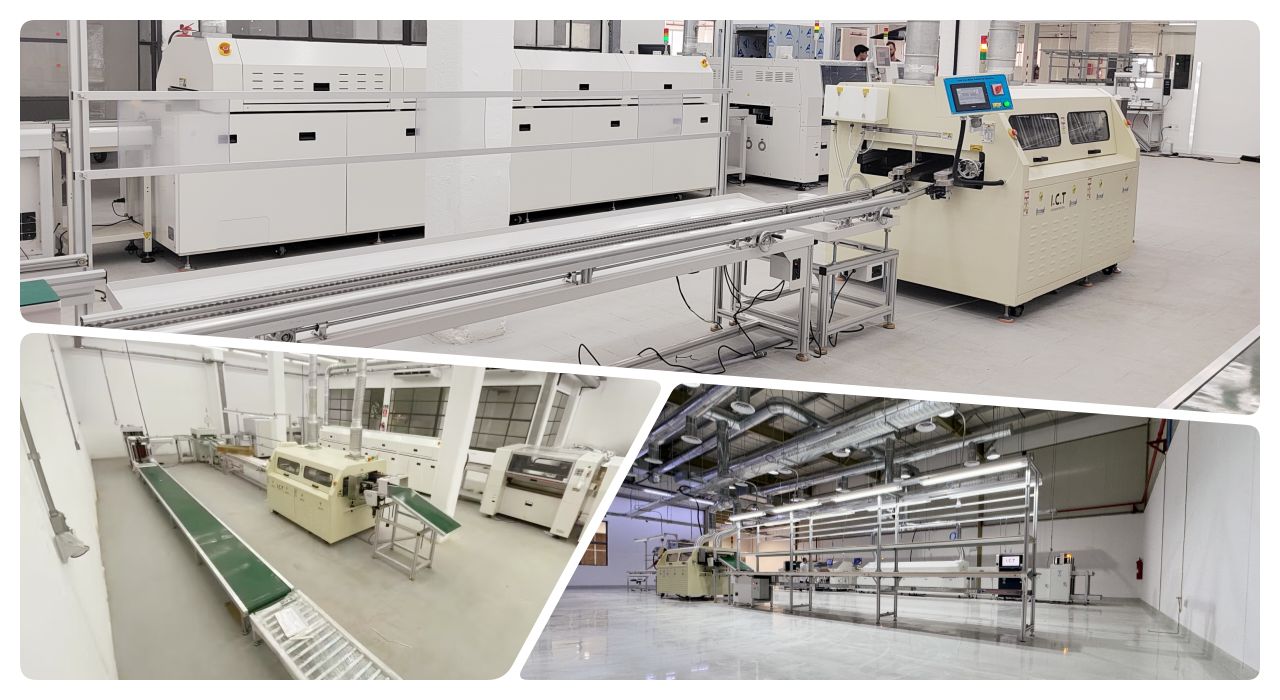

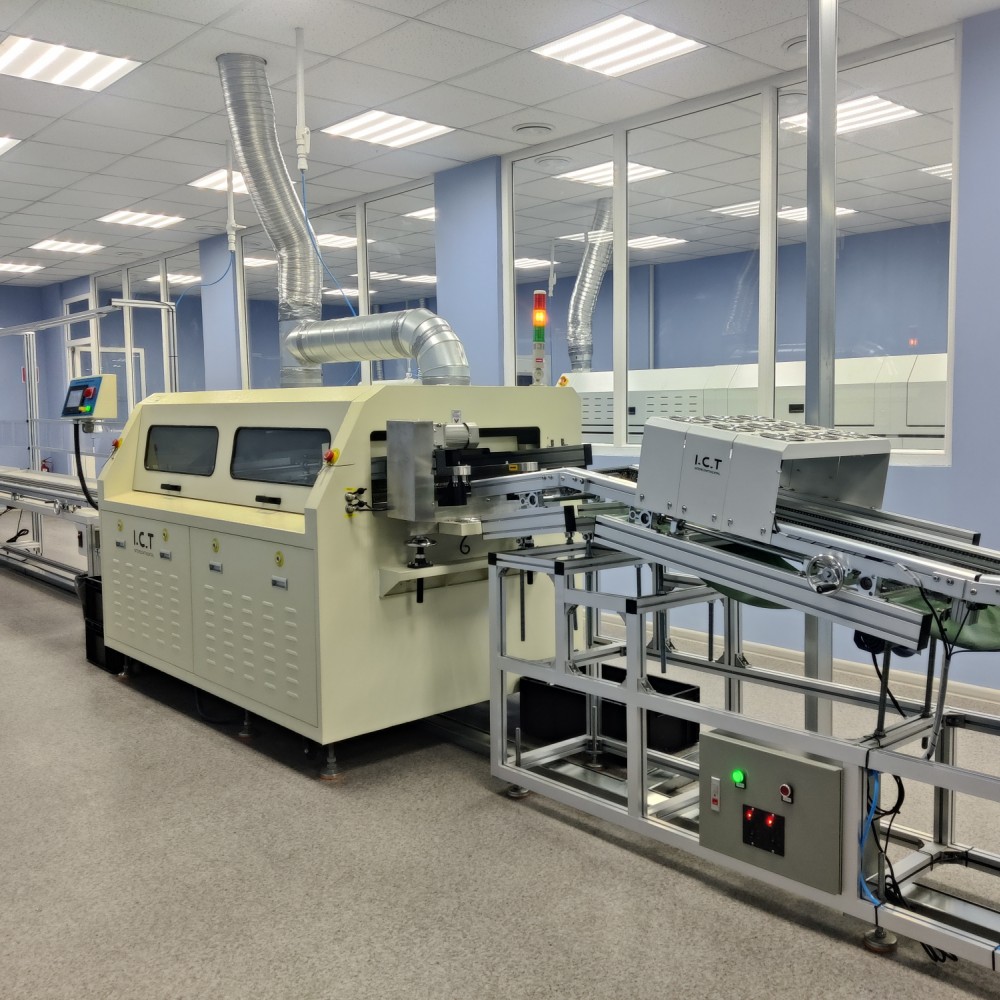

خط تولید DIP ما ابزارهای پیشرفته ای را برای مونتاژ PCB کارآمد و دقیق ارائه می دهد. خط DIP کاملاً خودکار شامل یک خط درج DIP برای قرار دادن دقیق قطعات، یک بارگذار موج برای ورود صاف PCB، یک تخلیه کننده موج برای خروج ایمن، و یک خط تسمه مونتاژ برای بررسی نهایی است. این خط تولید PCB DIP با کیفیت بالا عملکرد پایدار، درج THT قابل اعتماد و مونتاژ مقرون به صرفه را تضمین می کند و نیازهای صنایع مختلف را برآورده می کند. با طراحی های ماژولار و پشتیبانی جهانی از فناوری اطلاعات و ارتباطات، بهره وری را برای کارهای از طریق سوراخ افزایش می دهد.

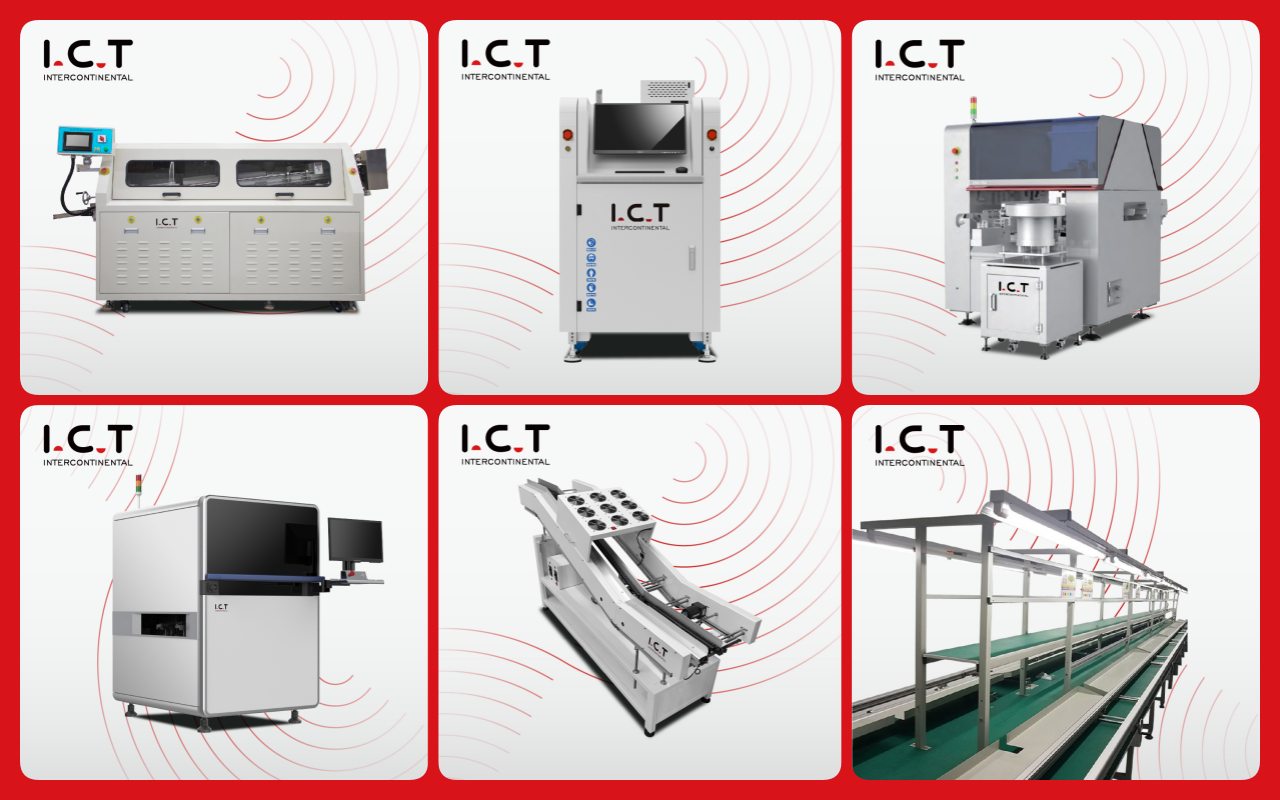

| نام محصول | هدف در DIP Line |
|---|---|
به طور خودکار قطعات را روی PCB ها با دقت برای خط تولید DIP قرار می دهد. | |
لحیم کاری را ذوب می کند تا اتصالات جامد روی PCB ها در طول فرآیند THT plug-in ایجاد کند. | |
برای مونتاژ دقیق THT، لحیم کاری را به صورت انتخابی در مناطق خاص اعمال می کند | |
اتصالات لحیم کاری و عیوب قرارگیری روی PCB مونتاژ شده DIP را بررسی می کند. | |
کیفیت لحیم کاری داخلی و عیوب پنهان در قطعات THT را بررسی می کند. | |
تست کننده فناوری اطلاعات و ارتباطات | عملکرد الکتریکی و اتصال PCB مونتاژ شده را آزمایش می کند. |
PCB ها را برای مونتاژ و بازرسی کارآمد از طریق خط DIP به راحتی حمل می کند. |
| ویدئوی موفقیت مشتری
در سال 2024، دو مهندس فناوری اطلاعات و ارتباطات به اروگوئه سفر کردند تا به یک سازنده کنتور هوشمند کمک کنند، همانطور که در ویدئویی با بازخورد مثبت مشتریان نشان داده شده است. این ویدئو تجهیزاتی از جمله لودرهای تخته‌ای، ماشین‌های قرار دادن 471 و 481، Lyra622، AOI، نوار نقاله‌های گوشه‌ای، ماشین لحیم کاری موج دوگانه W2، ایستگاه‌های اتصال، خطوط تسمه قاب مواد، خطوط غلتکی و میزهای کار را نشان می‌دهد. مشتریان تخصص مهندسان و عملکرد قابل اعتماد دستگاه را تحسین کردند و به بهبود راندمان تولید برای کنتورهای هوشمند اشاره کردند.
| خدمات تخصصی و آموزش
ICT خدمات و آموزش های گسترده ای را برای دستگاه لحیم کاری موج دوگانه از جمله نصب، نگهداری و راهنمایی عملیاتی ارائه می دهد. شبکه جهانی مهندسین ما که 72 کشور را در بر می گیرد، پشتیبانی در محل و آموزش سفارشی برای به حداکثر رساندن کارایی ارائه می دهد. ما با 25 سال تجربه و تیمی متشکل از 20 مهندس، ارتقاهای فنی و بهینه سازی فرآیند را ارائه می دهیم. بر اساس تأسیسات 12000 متر مربعی Dongguan، ما از کمک به موقع اطمینان می‌دهیم و ICT را به شریکی قابل اعتماد برای نیازهای لحیم کاری موج دوگانه DIP بدون سرب تبدیل می‌کنیم.
| نظرات مشتریان
مشتریان برای مهندسین فناوری اطلاعات و ارتباطات به دلیل مهارت‌های حرفه‌ای و پاسخ‌های سریع، به‌ویژه در طول پشتیبانی خارج از کشور در اروگوئه، ارزش زیادی قائل هستند. دستگاه لحیم کاری موج دوتایی به دلیل کیفیت و کارایی جوش ثابت آن که یک دارایی کلیدی برای وظایف دستگاه لحیم کاری غوطه ور است، ستایش می شود. بسته بندی محکم ما تحویل ایمن را تضمین می کند، در حالی که واکنش سریع ما به مسائل فنی - اغلب در عرض چند ساعت حل می شود - امتیاز بالایی کسب می کند. مشتریان از راه حل های نوآورانه ما قدردانی می کنند و ICT را به عنوان یک شریک قابل اعتماد در تولید جهانی الکترونیک می دانند.
| گواهینامه های کیفیت
دستگاه لحیم کاری موج دوگانه ICT دارای پتنت های CE، RoHS، ISO9001 و چندین اختراع است که نشان دهنده انطباق با استانداردهای جهانی ایمنی و کیفیت است. این گواهینامه ها که در کارخانه پیشرفته 12000 متر مربعی ما تأیید شده است، اطمینان از تجهیزات لحیم کاری دو موج DIP را تضمین می کند. فن آوری های ثبت شده ما دوام و عملکرد را افزایش می دهد و به مشتریان اطمینان می دهد که ICT را برای نیازهای تولید خود انتخاب کنند.
| درباره شرکت و کارخانه ICT
ICT پیشرو در تولید لوازم الکترونیکی با تحقیق و توسعه و تولید داخلی است و تیم بزرگی را به کار گرفته است که طی 25 سال به سرعت رشد کرده است. پارک صنعتی 12000 متر مربعی ما در Dongguan که به بیش از 1600 مشتری در 72 کشور خدمات می دهد، دارای کنترل کیفیت دقیق و یک سیستم مدیریت قوی است که واحدهای دستگاه لحیم کاری موج دوگانه را تولید می کند. ما با هشت شعبه و صندوق ثبت شده 30 میلیون دلاری، راه حل های نوآورانه ای را در سطح جهانی ارائه می دهیم. تعهد ما به تعالی، مشتریان را از راه‌اندازی تا بهینه‌سازی پشتیبانی می‌کند و فناوری اطلاعات و ارتباطات را به یک نام قابل اعتماد در صنعت تبدیل می‌کند.
