ICT-7900
I.C.T
X-RAY machine
| مقدار: | |
|---|---|
| دستگاه بازرسی اشعه ایکس PCB ICT X-7900
ICT X-7900 یک دستگاه اس ام تی آفلاین PCB Xray Inspection با کارایی بالا است که برای کارخانه های مدرن SMT ساخته شده است. به سرعت حفره های BGA، اتصالات سرد، ترک ها، لحیم کاری از دست رفته، مشکلات اتصال سیم و آلاینده های داخلی که AOI معمولی نمی تواند ببیند را آشکار می کند. با بزرگنمایی سیستم 1000×، مشاهده شیب 60 درجه، تجزیه و تحلیل خالی با یک کلیک، و برنامه نویسی کامل CNC، اپراتورها نتایج شفاف و قابل تکرار تقریباً بدون آموزش دریافت می کنند. این دستگاه بازرسی اشعه ایکس PCB در کمتر از 1 μSv/h بسیار ایمن می ماند و دارای گواهینامه های CE، ISO9001 و RoHS می باشد.
| نشان

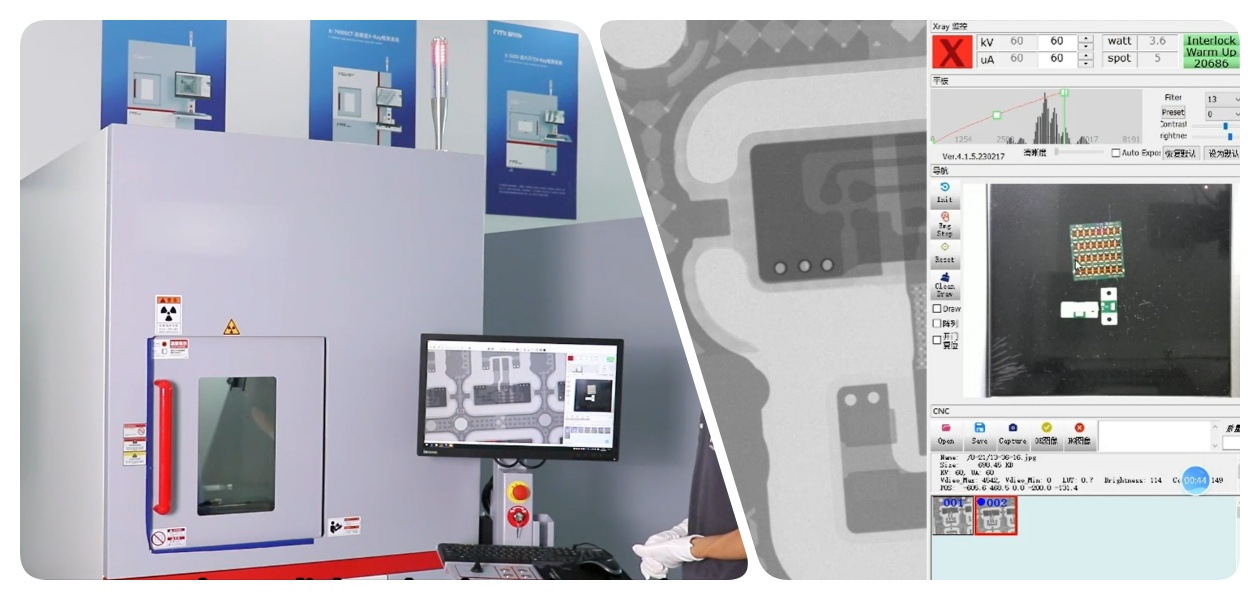

در هسته این دستگاه SMT بازرسی Xray PCB یک آشکارساز صفحه تخت دیجیتال با وضوح بالا 1536×1536 به اضافه یک لوله پریمیوم اشعه ایکس بسته Hamamatsu از ژاپن قرار دارد. تصحیح بلادرنگ و بهره قابل تنظیم تصاویری کاملاً تیز از توپهای لحیم کاری کوچک و سیمهای طلا ارائه میدهد. خنک کننده داخلی و نظارت بر دما همه چیز را در طول مدت طولانی ثابت نگه می دارد. مهندسان SMT دوست دارند که چگونه این دستگاه بازرسی Smt Pcb Xray Xray بررسی های داخلی پیچیده را به تصمیمات ساده و قابل اعتماد در هر تغییر تبدیل می کند.
یک بار آن را تنظیم کنید و دستگاه PCB Xray Inspection SMT را تماشا کنید که صدها برد را به طور خودکار با استفاده از مسیرهای CNC یا حالت آرایه اسکن می کند. برنامهنویسی کلیک ماوس، محافظت در برابر برخورد، و حرکت نرم XYZ، راهاندازی را آسان کرده است. آشکارساز کج شدن 60 درجه عیوب را از هر زاویه ای تشخیص می دهد. ایده آل برای PCBA با حجم بالا، باتری لیتیومی، خودرو و خطوط LED که سرعت و خروج صفر را می طلبند. این دستگاه بازرسی PCB xray توان عملیاتی را بدون کاهش دقت افزایش می دهد.
فقط کافیست یک دکمه را فشار دهید و دستگاه PCB Xray Inspection SMT فوراً اندازه حباب، میزان خالی شدن و ارتفاع بالا رفتن لحیم کاری را محاسبه می کند. شبیهسازی رنگ باعث میشود مشکلات روی صفحه ظاهر شوند تا اپراتورها در عرض چند ثانیه مشکلات را تشخیص دهند. همراه با کنترل جوی استیک بصری و ناوبری بصری، بررسیهای سخت کیفیت را به تماسهای سریع/عقب تبدیل میکند. کارخانه ها در سراسر جهان به این دستگاه بازرسی Smt Pcb Xray Xray اعتماد دارند تا استانداردهای سختگیرانه IPC را هر روز رعایت کند.
| مشخصات
| قسمت | مدل | ICT X-7900 |
| تیوب اشعه ایکس | نوع | منبع اشعه ایکس میکروفوکوس هدف بازتابنده محصور |
| ولتاژ | 130 کیلو ولت | |
| جریان الکتریکی | 300uA | |
| اندازه نقطه کانونی | 3 میکرومتر | |
| حداکثر توان ورودی | 39 وات | |
| زاویه پرتو ایکس (مخروط) | 105 درجه | |
| فاصله از فوکوس تا جسم | 10 میلی متر | |
| صفحه تخت | منطقه تصویربرداری | 160mm*160mm |
| اندازه واحد حساس به نور | 85 میکرومتر | |
| قطعنامه | 1644*1648 پیکسل | |
| زاویه شیب آشکارساز | 0-60 درجه | |
| نرخ فریم تصویر (1×1) | 30 فریم بر ثانیه | |
| پلت فرم | حداکثر اندازه در حال بارگذاری | 540mm*540mm |
| حداکثر منطقه بازرسی | 510mm*510mm | |
| حداکثر وزن بارگیری | 10 کیلوگرم | |
| چرخش پلت فرم | چرخش سکوی 360 درجه (اختیاری) | |
| ماشین | ورق سربی داخلی | صفحه سربی با ضخامت 5 میلی متر (تابش جداسازی) |
| بعد | 1110mm(L)*1350mm(W)*2000mm(H) | |
| وزن | 1050 کیلوگرم | |
| کامپیوتر | نمایشگر LCD 24 اینچی با صفحه نمایش عریض / پردازنده I5 / 4G حافظه / هارد دیسک 250G | |
| قدرت | AC110/220V، 10A، 1300W |
* فناوری اطلاعات و ارتباطات همچنان روی کیفیت و عملکرد کار می کند ، مشخصات و ظاهر ممکن است بدون اطلاع خاص به روز شود.
| لیست تجهیزات خط SMT
خط تولید PCBA با کیفیت بالا ICT دارای تجهیزات پیشرفته برای مونتاژ PCB کارآمد و دقیق است. خط SMT کاملاً خودکار شامل یک لودر، یک چاپگر خودکار برای کاربرد دقیق خمیر لحیم کاری، یک دستگاه انتخاب و جابجایی برای قرار دادن دقیق قطعات، یک کوره جریان مجدد برای لحیم کاری مطمئن و یک سیستم AOI برای بازرسی کامل نقص است. این خط تولید PCBA با کیفیت بالا، عملکرد روان، قابلیت اطمینان بالا و مونتاژ SMT کم هزینه را تضمین می کند و نیازهای مختلف صنعت را برآورده می کند.
| داستان موفقیت مشتری
ویدیوی ما شما را با طراحی بیرونی براق و نکات کلیدی فروش دستگاه ICT X-7900 PCB Xray Inspection SMT آشنا میکند. درها را باز می کند تا لوله هاماماتسو ممتاز و آشکارساز دیجیتال داخل آن آشکار شود. سپس عملکرد زنده را نشان میدهد: اسکن دستهای خودکار بردهای PCBA، اندازهگیری فوری فضای خالی، نماهای شیب 60 درجه از اتصالات BGA، و تصویربرداری شفاف در شرایط واقعی کارخانه. مشتریان دقیقا می بینند که تشخیص عیب چقدر سریع و آسان می شود.
| آموزش و پشتیبانی حرفه ای
ICT پشتیبانی کاملی را برای هر دستگاه PCB Xray Inspection SMT ارائه می دهد. مهندسین ما نصب حرفه ای در محل، آموزش دقیق اپراتور و کالیبراسیون سریع را انجام می دهند. قطعات یدکی 24 ساعته، عیب یابی از راه دور، و به روز رسانی نرم افزار مادام العمر رایگان، زمان خرابی را نزدیک به صفر نگه می دارد. برنامه های تعمیر و نگهداری منظم و مراکز خدمات جهانی تضمین می کنند که دستگاه شما برای سال ها مانند نو کار می کند. ما مطمئن می شویم که از روز اول حداکثر ارزش را دریافت می کنید.
| ستایش مشتری
مشتریان مدام به ما می گویند که چقدر عاشق مهندسان واکنش سریع و تجهیزات سنگی ما هستند. آنها تصاویر واضح، عملکرد آسان، بسته بندی صادراتی ضد گلوله و پشتیبانی فنی سریع رعد و برق PCB Xray Inspection SMT را ستایش می کنند. بسیاری می گویند خدمات دوستانه و عملکرد قابل اعتماد ما آنها را به شرکای طولانی مدت ICT تبدیل کرده است. بررسی های پنج ستاره همچنان وارد می شوند!
| گواهینامه ما
هر دستگاه ICT PCB Xray Inspection SMT دارای گواهینامه CE، RoHS، ISO9001، گواهی تابش AERB و چندین پتنت نوآوری است. این علامتهای معتبر جهانی تعهد ما را به ایمنی، مراقبت از محیطزیست و فناوریهای پیشرفته ثابت میکند. کارخانجات در اروپا، ایالات متحده آمریکا و آسیا هنگام تایید تجهیزات جدید برای خطوط SMT خود بدون هیچ سوالی آنها را می پذیرند.
| درباره ICT و کارخانه ما
از سال 2012، ICT با 12000 متر مربع تحقیق و توسعه و پردیس تولیدی ما در Dongguan، چین، به سرعت رشد کرده است. نزدیک به 90 عضو تیم و 20 مهندس هر ماشینی را تحت سیستم های کیفیت دقیق طراحی، ساخت و آزمایش دقیق می کنند. ما در حال حاضر بیش از 1600 مشتری را در 72 کشور با راه حل های کامل SMT تامین می کنیم. با ICT شریک شوید و به یک رهبر جهانی ثابت شده بپیوندید که بر موفقیت شما متمرکز است.
