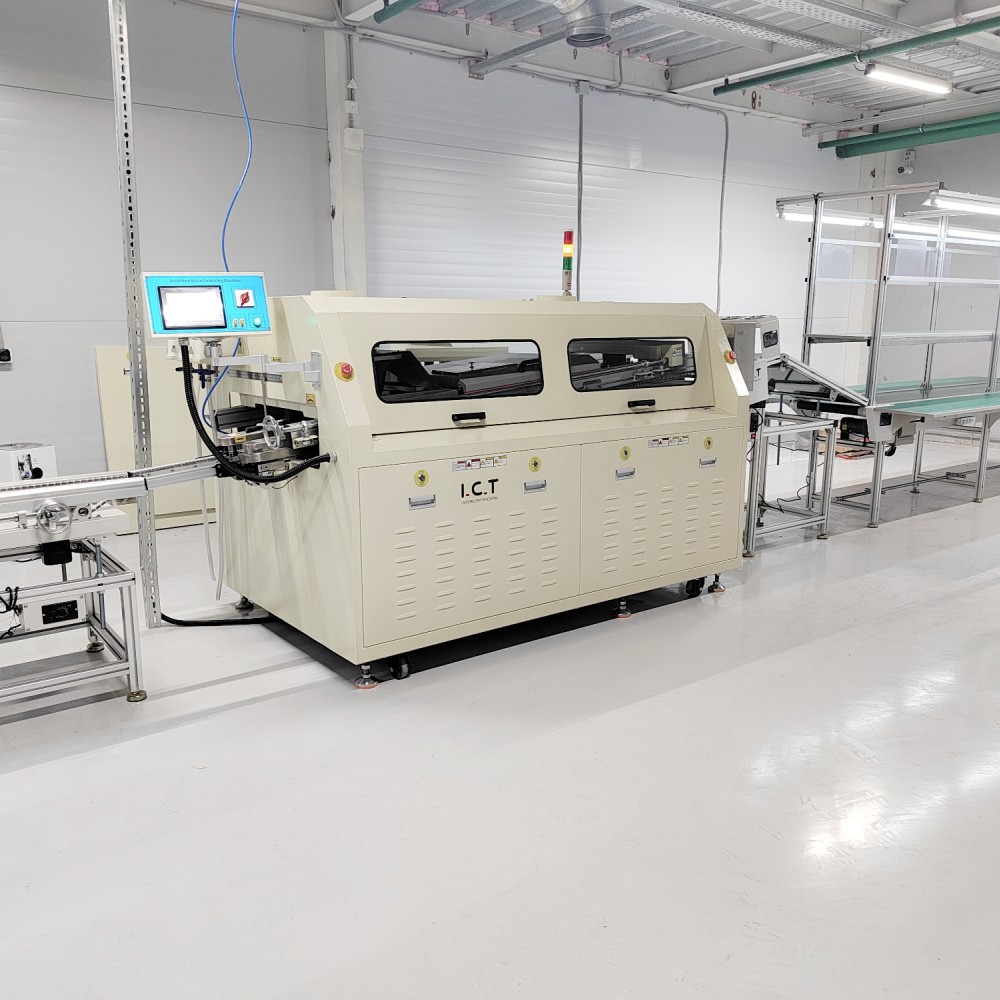

| دستگاه لحیم کاری موج بدون سرب Smt – دستگاه موج لحیم کاری حرفه ای
دستگاه لحیم کاری موج بدون سرب سری ICT ICT دستگاه لحیم کاری اصلی برای خطوط تولید SMT DIP است. این دستگاه لحیم کاری smt از نازل دقیق کورودا ژاپنی برای پوشش شار دقیق، مناطق گرمایش افقی کاملا مستقل برای کنترل دمای پایدار و طراحی صرفه جویی در انرژی استفاده می کند که توان معمولی را تنها در 7 کیلو وات نگه می دارد. حفاظت از نیتروژن اختیاری مطابق با استانداردهای بدون سرب با کیفیت بالا است. این دستگاه لحیم کاری موج بدون سرب Smt که به طور گسترده در الکترونیک خودرو، متر هوشمند و محصولات مصرفی استفاده می شود، عملکرد فوق العاده ای را برای خطوط مدرن SMT DIP ارائه می دهد.
| نشان
نازل ژاپنی Kuroda با منطقه اتمیزه قابل تنظیم و فیلتر هرمی لایه شار یکنواخت و کم مصرف را در هر چرخه ارائه می دهد. فلومتر دیجیتال و مخزن فشار پایدار مصرف شار را به نصف کاهش می دهد و محفظه را تمیز نگه می دارد - یک مزیت عمده برای دستگاه لحیم کاری موج بدون سرب Smt در تولید مداوم THT.
محافظت در برابر دمای بیش از حد مستقل شخص ثالث به علاوه کنترل حلقه بسته PLC+PID چندین لایه ایمنی را فراهم می کند. نظارت بر زمان واقعی و توقف اضطراری فوری از اپراتورها و تجهیزات در طول کارکرد 24 ساعته دستگاه لحیم کاری موج DIP محافظت می کند.
مناطق گرمایش افقی مستقل با مسیر هوای گرم بسته و صفحات یکسو کننده دمای کاملاً یکنواخت را در کل تخته تضمین می کنند. گرم کردن فقط حدود 15 دقیقه طول می کشد و قدرت معمولی در 7 کیلو وات باقی می ماند - مقرون به صرفه ترین گرمایش در میان دستگاه های موج لحیم کاری مشابه.
| لیست تجهیزات خط DIP
| مدل | W4 | W3 | W2 |
| ابعاد: (میلی متر) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| وزن (کیلوگرم) | حدود 1500 کیلوگرم | حدود 1200 کیلوگرم | حدود 790 کیلوگرم |
| منبع تغذیه | 3P5W، 380/220V 50Hz | 3P5W، 380/220V 50Hz | 3P5W، 380/220V 50Hz |
| قدرت راه اندازی | 32 کیلووات | 24 کیلووات | 16 کیلووات |
| قدرت عملیات | 12 کیلو وات | 9 کیلو وات | 7 کیلو وات |
| سیستم کنترل | PLC | ||
| سیستم اسپری | |||
| روش انتقال | استپ موتور | ||
| فشار | 0.25Mpa--0.4Mpa | ||
| جریان لوکس | 10-100 میلی لیتر در دقیقه | ||
| قطر اگزوز | Φ200mm | ||
| ظرفیت اگزوز | 25 متر مکعب در دقیقه | ||
| سیستم پیش گرم کردن | |||
| حالت پیش گرم کردن | هوای گرم | ||
| حالت کنترل | PID + SSR | ||
| منطقه پیش گرمایش | 4 | 3 | 2 |
| طول پیش گرم کردن | 1800 میلی متر | 1600 میلی متر | 1200 میلی متر |
| دمای پیش گرم کردن | (دمای اتاق) -250 درجه سانتی گراد | ||
| زمان گرم کردن (دقیقه) | تقریباً 15 دقیقه (تنظیم 150 درجه سانتیگراد) | ||
| سیستم نقاله | |||
| اندازه PCB: LxW (mm) | حداقل: 80x60mm; حداکثر: 400x300 میلی متر | ||
| سرعت نقاله | 0-2000 (mm/min) | ||
| ارتفاع نقاله | 750+/-20 (mm) | ||
| انگشت | پنجه قلاب دوتایی (استاندارد) | ||
| کنترل عرض نوار نقاله | به صورت دستی | ||
| زاویه نوار نقاله | 4 تا 7 درجه | ||
| سیستم لحیم کاری | |||
| سبک دیگ لحیم کاری | درایو موتور مکانیکی | ||
| مواد دیگ لحیم کاری | تیتانیوم کامل (استاندارد FT) | ||
| دمای دیگ لحیم کاری | 300 درجه سانتیگراد | ||
| ظرفیت دیگ لحیم کاری | 350 کیلوگرم بدون سرب | 300 کیلوگرم بدون سرب | بدون سرب 250 کیلوگرم |
| دیگر | |||
| سیستم تمیز کردن انگشت | برس بزنید | ||
| لیست تجهیزات خط DIP
خط تولید DIP ما ابزارهای پیشرفته ای را برای مونتاژ PCB کارآمد و دقیق ارائه می دهد. خط DIP کاملاً خودکار شامل یک خط درج DIP برای قرار دادن دقیق قطعات، یک بارگذار موج برای ورود صاف PCB، یک تخلیه کننده موج برای خروج ایمن، و یک خط تسمه مونتاژ برای بررسی نهایی است. این خط تولید PCB DIP با کیفیت بالا عملکرد پایدار، درج THT قابل اعتماد و مونتاژ مقرون به صرفه را تضمین می کند و نیازهای صنایع مختلف را برآورده می کند. با طراحی های ماژولار و پشتیبانی جهانی از فناوری اطلاعات و ارتباطات، بهره وری را برای کارهای از طریق سوراخ افزایش می دهد.
| نام محصول | هدف در DIP Line |
|---|---|
به طور خودکار قطعات را روی PCB ها با دقت برای خط تولید DIP قرار می دهد. | |
لحیم کاری را ذوب می کند تا اتصالات جامد روی PCB ها در طول فرآیند THT plug-in ایجاد کند. | |
برای مونتاژ دقیق THT، لحیم کاری را به صورت انتخابی در مناطق خاص اعمال می کند | |
اتصالات لحیم کاری و عیوب قرارگیری روی PCB مونتاژ شده DIP را بررسی می کند. | |
کیفیت لحیم کاری داخلی و عیوب پنهان در قطعات THT را بررسی می کند. | |
تست کننده فناوری اطلاعات و ارتباطات | عملکرد الکتریکی و اتصال PCB مونتاژ شده را آزمایش می کند. |

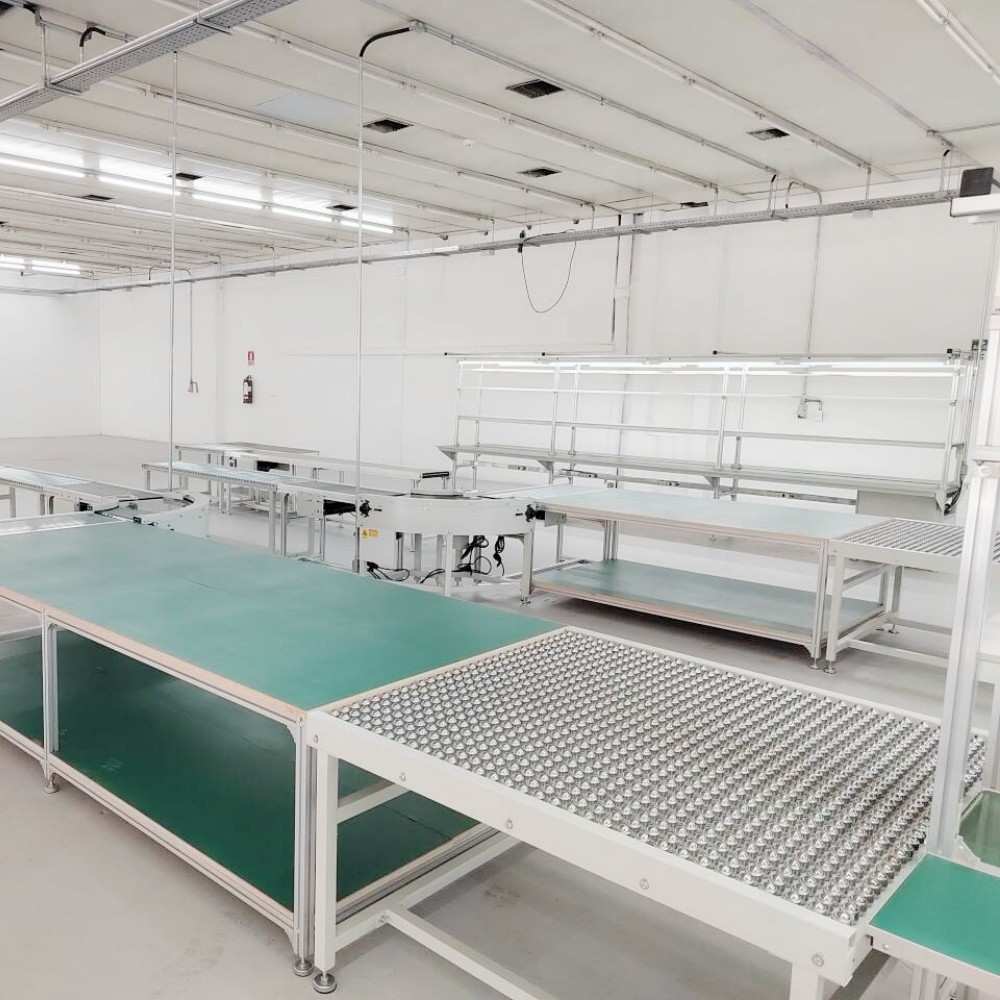

PCB ها را برای مونتاژ و بازرسی کارآمد از طریق خط DIP به راحتی حمل می کند. |
| ویدئوی موفقیت مشتری

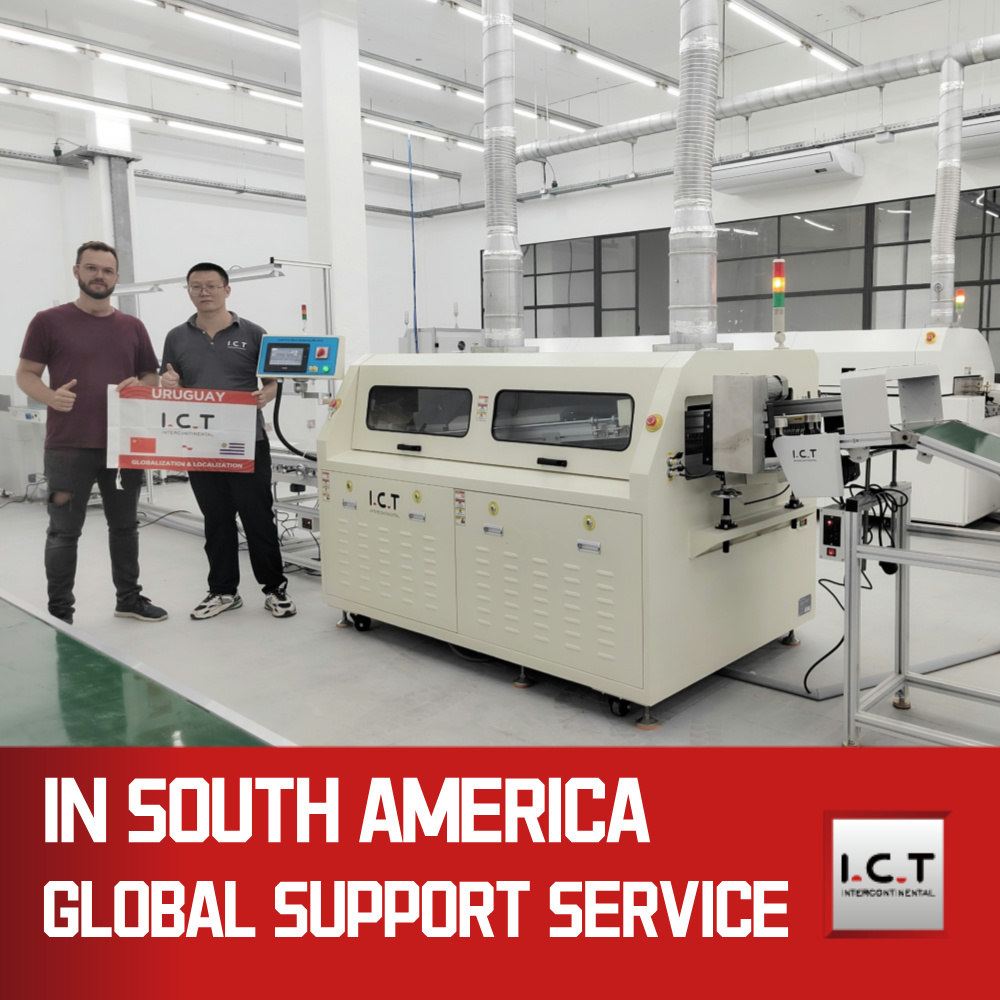

یک کارخانه متر هوشمند در اروگوئه به یک دستگاه لحیم کاری smt قابل اعتماد برای رسیدگی به تخته های پیچیده با اجزای بزرگ در خط DIP خود نیاز داشت. ما دستگاه لحیم کاری موجی بدون سرب Smt سری W را تهیه کردیم و مهندسان را برای نصب و آموزش کامل فرستادیم. این دستگاه تولید کامل را تنها با 7 کیلو وات با ایرادات صفر و اتصالات کامل آغاز کرد. مشتری از دستگاه غوطه ور لحیم کاری فیلم گرفت و نحوه عملکرد روزانه آن را به طور چشمگیری به اشتراک گذاشت. این پروژه الگویی برای بسیاری از تولیدکنندگان لوازم الکترونیکی در منطقه شده است.
| خدمات تخصصی و آموزش
ICT با هر دستگاه لحیم کاری موج بدون سرب Smt به عنوان شروع همکاری طولانی مدت رفتار می کند. ما مشاوره رایگان طرحبندی کارخانه، تنظیم فرآیند در محل، دورههای آموزشی به زبان محلی، ارتقاء نرمافزار مادامالعمر و قطعات یدکی را از 8 انبار جهانی ارائه میکنیم - تضمین میکنیم که خط SMT DIP شما به حداکثر بازدهی با حداقل خطر میرسد.
| ستایش مشتری

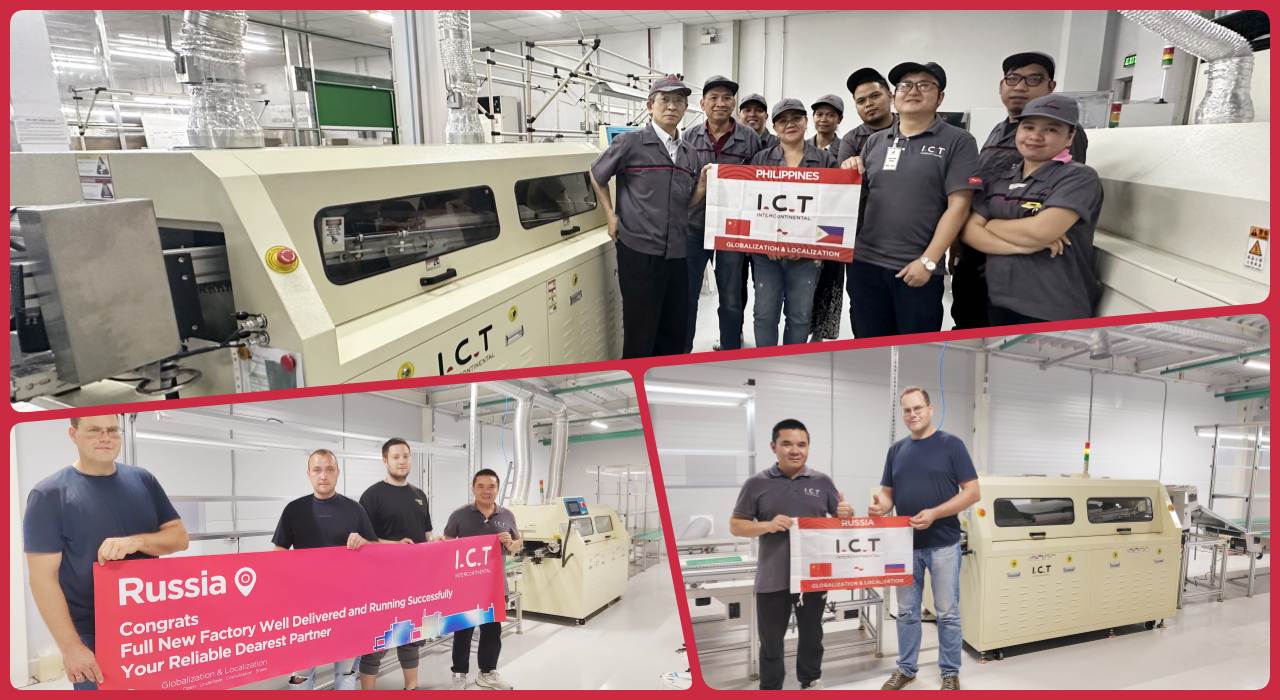

کارخانهها در سرتاسر جهان دستگاه لحیم کاری موج بدون سرب Smt ما را به دلیل عملکرد روزانه محکم، مصرف برق بسیار کم و نتایج لحیم کاری عالی بر روی تختههای پیچیده ستایش میکنند. آنها به ویژه به جعبههای صادراتی چوبی اشاره میکنند که پس از حمل و نقل طولانی، پشتیبانی از راه دور فوری از دفتر مرکزی، دست نخورده به دست میرسند، و اینکه چقدر دستگاه به راحتی با تجهیزات SMT DIP موجود کار میکند.
| گواهینامه های کیفیت
هر دستگاه لحیم کاری موج بدون سرب ICT Smt دارای گواهینامه های CE، CCC، UL، RoHS و ISO9001 به همراه چندین پتنت در سیستم های گرمایشی و شار صرفه جویی در انرژی است که به مشتریان اطمینان کامل در انطباق جهانی و برتری فنی می دهد.
| درباره شرکت و کارخانه ICT
ICT – قابل اعتمادترین شریک عزیز شما از سال 2012، ICT با 12000 پارک صنعتی در Dongguan و 8 مرکز خدمات خارج از کشور، یک پلت فرم جهانی ارزش متقابل برای تولید لوازم الکترونیکی ایجاد کرده است. 89 پرسنل شامل 20 مهندس ارشد و 30 میلیون دلار سرمایه ثبت شده ما را قادر می سازد تا بر تمام جزئیات از طراحی تا تحویل تسلط داشته باشیم. با ارائه خدمات به بیش از 1600 مشتری در 72 کشور با ارزشهای 'صداقت، ساده، باز، هماهنگی، اشتراکگذاری'، ما مطمئنترین دستگاه موج لحیم کاری و راهحلهای کامل SMT DIP را در سراسر جهان ارائه میکنیم.
