ICT-Acrab350
I.C.T
| مقدار: | |
|---|---|
| دستگاه لحیم کاری اتوماتیک DIP سری Acrab ICT
این دستگاه لحیم کاری DIP خودکار ایستگاه اصلی خطوط مونتاژ مدرن THT و خطوط تولید DIP است. سه مدل از عرض PCB 350 میلی متر، 450 میلی متر یا 615 میلی متر پشتیبانی می کنند. تخته ها را از ماشین های درج دریافت می کند، شار اعمال می کند، به طور کامل پیش گرم می شود، با موج دوگانه لحیم می شود و به آرامی خنک می شود. نیتروژن اختیاری، پیش گرمایش بالا، تنظیم عرض الکتریکی باعث رشد آن با خط شما می شود. قدرت عملیاتی به 8-10 کیلو وات کاهش می یابد. طراحی بدون ابزار باعث می شود که خط DIP بدون توقف طولانی کار کند.
| نشان
واحد اسپری کامل روی ریل های صاف به جلو می لغزد. دو نازل ژاپنی کورودا، که توسط موتورهای پله ای حرکت می کنند، دقیقاً طبق برنامه ریزی شار پوشش می دهند. جریان، سرعت، زاویه، چگالی - همه دادهها ذخیره میشوند. چرخه تمیز کردن خودکار به تنهایی شروع می شود. فولاد ضد زنگ 316 همه چیز را تمیز نگه می دارد. کشو بسته می شود و دستگاه لحیم کاری DIP خودکار منتظر برد بعدی از خط درج می شود.
سه منطقه مستقل به 1800 میلی متر اضافه می شود. هوای گرم و مادون قرمز با هم کار می کنند. دما در پانزده دقیقه به 250 درجه سانتیگراد می رسد. پنبه با دمای بالا هر نقطه را در دو درجه نگه می دارد. هر ناحیه مانند یک کشو بیرون میآید. بخاری ها بدون ابزار تغییر می کنند. هنگامی که تخته های ضخیم تر از خط درج THT می آیند، پیش گرمای اختیاری در عرض چند دقیقه نصب می شود.
زنجیر بدون سر و صدا حرکت می کند. تخته های انگشتی تیتانیومی دو قلاب تا عرض 615 میلی متر. دستگاه ورودی ثبت شده هر برد را از لودر هدایت می کند. سرعت در دو میلی متر در دقیقه دقیق می ماند. انگشتان در حین تولید خود را تمیز می کنند. عرض به صورت دستی یا الکتریکی تغییر می کند. این نوار نقاله کل خط تولید DIP را روان نگه می دارد.
قابلمه چدنی با روکش لعاب دارای لحیم کاری 500-700 کیلوگرمی بدون سرب. ارتفاع موج دوگانه کمتر از 0.5 میلی متر متغیر است. کانال اتوماتیک زباله زباله ها را به طور مداوم حذف می کند. حفاظت اختیاری نیتروژن اکسیداسیون را به شدت کاهش می دهد. مفاصل روشن و قوی ظاهر می شوند. دستگاه لحیم کاری DIP خودکار نتایج عالی را برای هر کار دستگاه لحیم کاری موج PCB در خط مونتاژ THT ارائه می دهد.
فن های پرقدرت از لحظه ای شروع می شوند که تخته ها موج را ترک می کنند. خنک کننده اختیاری پایین برای تخته های چند لایه فعال می شود. دما به سرعت پایین می آید. قطعات هیچ تنش گرمایی دریافت نمی کنند. سطح لحیم کاری صاف می شود. تابلوها خنک و آماده برای ایستگاه بعدی در خط DIP خارج می شوند. دستگاه لحیم کاری شیب خودکار هر چرخه را به آرامی به پایان می رساند.
صفحه لمسی اعداد واضح را نشان می دهد. PC و PLC دما را در زمان واقعی مانیتور می کنند. PID+SSR منحنی ها را دقیق نگه می دارد. حالت آماده به کار در حین مکث شروع می شود و قلع را ذخیره می کند. سوابق هشدار به حل سریع مشکلات کمک می کند. میل لنگ دستی اضطراری بدون برق کار می کند. گواهینامه CE و UL استاندارد است. اپراتورها دستگاه لحیم کاری خودکار DIP را به سرعت یاد می گیرند و کاملاً به آن اعتماد می کنند.
| لیست تجهیزات خط DIP
| مدل | Acrab 350 | اکراب 450 |
| بعد (میلی متر) | 4420X1420X1750 | 4420X1520X1750 |
| منبع تغذیه | 3P5W، 380/220V 50Hz | 3P5W، 380/220V 50Hz |
| قدرت راه اندازی | 33 کیلووات | 33 کیلووات |
| قدرت عملیات | 8 کیلو وات | 8 کیلو وات |
| سیستم کنترل | PC+PLC | PC+PLC |
| منطقه پیش گرمایش | 3 | 3 |
| طول پیش گرم کردن | 1800 میلی متر | 1800 میلی متر |
| دمای پیش گرم کردن | (دمای اتاق) -250 درجه سانتی گراد | (دمای اتاق) -250 درجه سانتی گراد |
| عرض PCB (میلی متر) | 50-350 میلی متر | 50-450 میلی متر |
| انگشت | انگشت فشار دادن فنری (استاندارد)؛ گزینه: انگشت فشار دادن بهار، انگشت دهان اردک | |
| ظرفیت دیگ لحیم کاری | 500 کیلوگرم بدون سرب | |
| وزن دستگاه (کیلوگرم) | حدود 1600 کیلوگرم | حدود 1900 کیلوگرم |
* فناوری اطلاعات و ارتباطات همچنان روی کیفیت و عملکرد کار می کند ، مشخصات و ظاهر ممکن است بدون اطلاع خاص به روز شود.
| لیست تجهیزات خط DIP

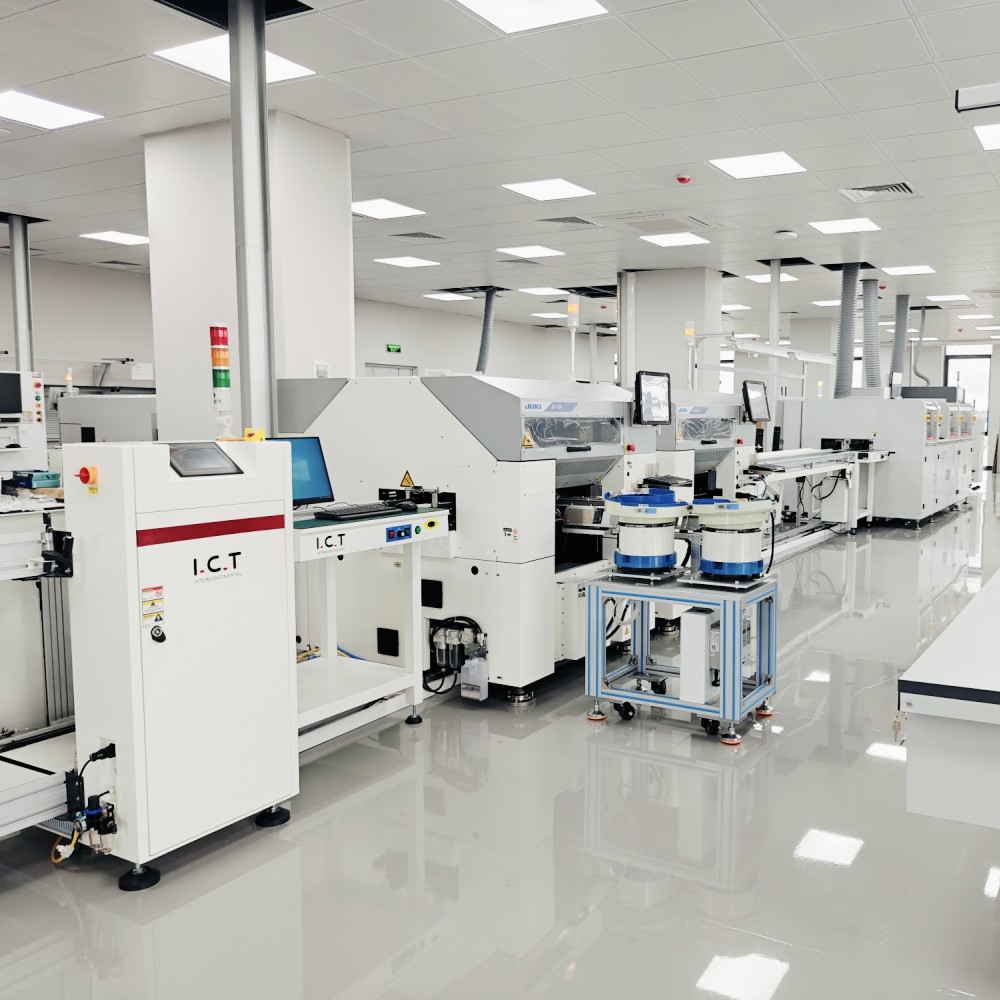

ICT یک خط تولید DIP کامل و منعطف را برای مونتاژ از طریق سوراخ با کارایی بالا فراهم می کند. این سیستم شامل ماشین درج اتوماتیک برای قرار دادن قطعات دقیق، موج لودر و تخلیه کننده برای انتقال صاف PCB، دستگاه لحیم کاری موج قابل اعتماد، و خط تسمه مونتاژ برای بازرسی و آزمایش نهایی است. طراحی ماژولار امکان تغییرات آسان طرح و ارتقاءهای آینده را فراهم می کند. با عملکرد پایدار، نرخ شکست پایین و پشتیبانی کامل تیم جهانی ICT، این خط DIP به کارخانهها کمک میکند تا هزینه نیروی کار را کاهش دهند، عملکرد را بهبود بخشند و نیازهای مختلف تولید را به سرعت برآورده کنند.
| نام محصول | هدف در DIP Line |
|---|---|
| دستگاه درج اتوماتیک | به طور خودکار قطعات را روی PCB ها با دقت برای خط تولید DIP قرار می دهد. |
لحیم کاری را ذوب می کند تا اتصالات جامد روی PCB ها در طول فرآیند THT plug-in ایجاد کند. | |
برای مونتاژ دقیق THT، لحیم کاری را به صورت انتخابی در مناطق خاص اعمال می کند | |
اتصالات لحیم کاری و عیوب قرارگیری روی PCB مونتاژ شده DIP را بررسی می کند. | |
دستگاه ورودی برد و دستگاه خروجی برد | |
| DIP جانبی | محصولات جانبی خط تولید DIP |
| ویدئوی موفقیت مشتری
مهندسان ICT برای پشتیبانی از خطوط مونتاژ چندگانه THT وارد مکزیک شدند. یک مشتری خودرو در حال حاضر دو نوع PCBA مختلف را بر روی یک دستگاه لحیم کاری DIP اتوماتیک Acrab تنها با تغییر وسایل اجرا می کند. خط تولید کامل DIP - درج، لودر، دستگاه لحیم کاری موج PCB، تخلیه کننده و بازرسی - به آرامی کار می کند. مشتری ویدیویی ضبط کرد که رضایت کامل از عملکرد تجهیزات و خدمات سریع ما در محل را نشان میداد.
| خدمات تخصصی و آموزش
ICT خدمات کامل یک مرحله ای را برای هر خط تولید DIP ارائه می دهد: برنامه ریزی، تامین تجهیزات، نصب، آموزش، بهینه سازی فرآیند، قطعات یدکی و پشتیبانی فنی مادام العمر. 20 مهندس مستقر در سراسر جهان به صورت 24 ساعته پاسخگو هستند. مشتریان به سرعت به 99.5 درصد بازده پاس اول می رسند و با کمک مداوم ما آن را برای سال ها حفظ می کنند.
| نظرات مشتریان
مشتریان در سراسر جهان از خدمات یک مرحله ای ICT ابراز رضایت می کنند. آنها برای راه حل های کامل خط DIP، پشتیبانی فنی سریع جهانی، عملکرد تجهیزات قابل اعتماد، آموزش حرفه ای و مشارکت طولانی مدت ارزش قائل هستند. بسیاری از کارخانهها پس از انتخاب دستگاه لحیم کاری خودکار و پشتیبانی کامل خط مونتاژ THT، عملکرد بالاتر، هزینه کمتر و نگرانی صفر را گزارش میکنند.
| گواهینامه های کیفیت
هر دستگاه لحیم کاری DIP اتوماتیک ICT دارای گواهینامه CE، RoHS، ISO9001:2015 و اختراعات متعدد است. هر واحد آزمایش 72 ساعته بار کامل و بازرسی دقیق کیفیت را در کارخانه Dongguan ما قبل از ارسال به هر خط تولید DIP تکمیل می کند.
| درباره شرکت و کارخانه ICT
ICT که در سال 2012 در Dongguan، چین تاسیس شد، به یک شریک راه حل کامل کارخانه SMT & DIP تبدیل شده است. نزدیک به 90 کارمند و 20 مهندس در یک مرکز مدرن 12000 متر مربعی کار می کنند. ما تجهیزات اصلی را در داخل طراحی و تولید می کنیم، به بیش از 1600 مشتری در 72 کشور خدمات ارائه می دهیم و هشت مرکز خدمات در خارج از کشور را نگهداری می کنیم. از خطوط درج THT تا تکمیل خطوط تولید DIP، ما به کارخانهها در ساخت، ارتقا و بهینهسازی با مشارکت بدون ریسک کمک میکنیم.
