ICT-SS550P1
I.C.T
| مقدار: | |
|---|---|
| دستگاه لحیم کاری موج انتخابی برای PCB - SS550P1

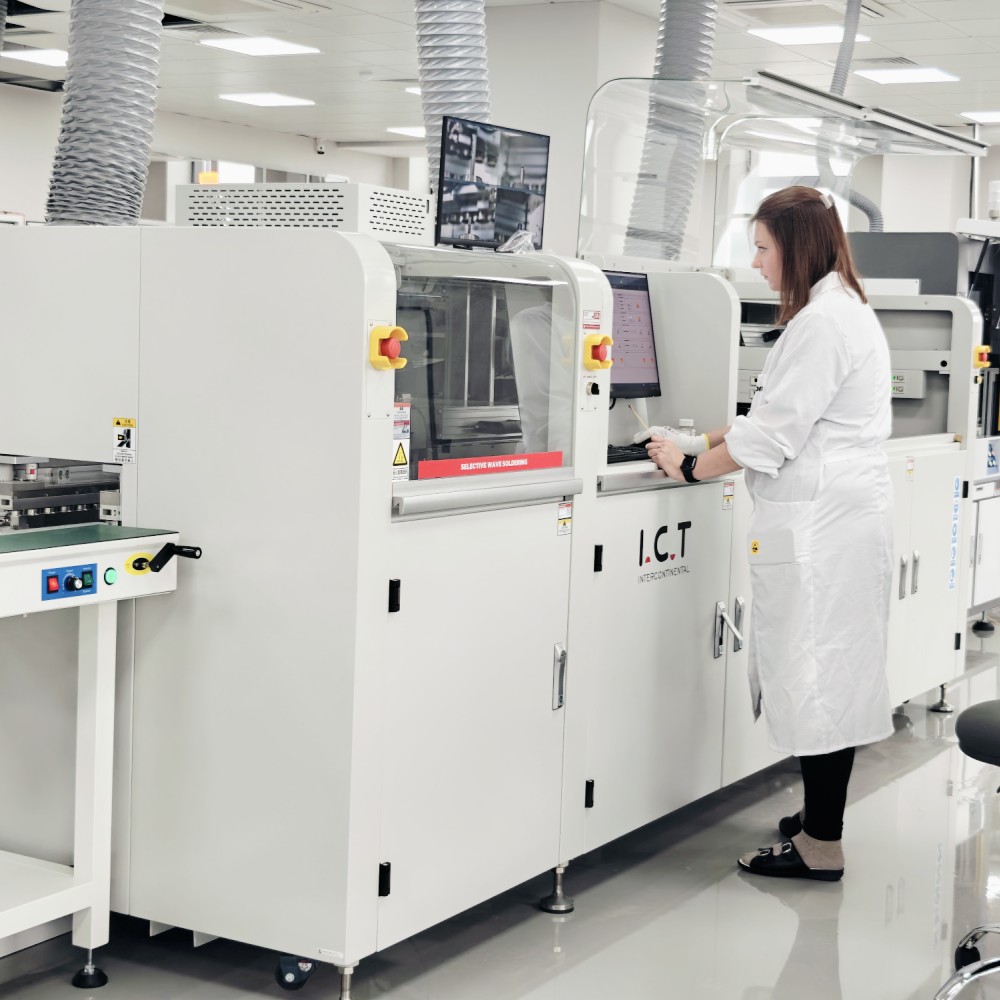

دستگاه لحیم کاری موج انتخابی برای PCB از ICT، ساخت چین، یک راه حل برتر برای لحیم کاری از طریق سوراخ است. طراحی شده برای صنایعی مانند خودرو و الکترونیک، PCB ها را در حالی که پلت فرم اسپری و لحیم حرکت می کند ثابت نگه می دارد و دقت را تضمین می کند. کنترل کامل رایانه شخصی تنظیماتی مانند دما و نوع شار را برای نتایج ثابت ذخیره می کند. طراحی مدولار آن متناسب با هر خطی است، با کالیبراسیون خودکار و افزایش کیفیت تراز CCD. به عنوان یک دستگاه لحیم کاری انتخابی ICT، مورد اعتماد بیش از 1600 مشتری در 72 کشور جهان است که از اکتبر 2025 توسط 26 سال تخصص فناوری اطلاعات و ارتباطات پشتیبانی می شود.
| لیست تجهیزات خط DIP
دستگاه لحیم کاری موج انتخابی برای PCB دارای یک سیستم شار هوشمند برای تحویل دقیق است. یک شیر پالس فرکانس بالا آلمانی نقاط شار ریز را با محتوای جامد زیر 10 درصد اسپری می کند و ضایعات را کاهش می دهد. یک نازل پلت فرم XY با دقت 0.02 میلی متر و یک سینی برای تمیز کردن باقی مانده ها، تعمیر و نگهداری آسان را تضمین می کند. مخازن فشار و قطعات SMC ژاپنی جریان را ثابت نگه می‌دارند، با گیج‌های قابل مشاهده برای بررسی سریع، که آن را برای کمال PCB ایده‌آل می‌کند.
سیستم پیش گرمایش در این دستگاه لحیم کاری انتخابی ICT تخته ها را به طور موثر آماده می کند. مادون قرمز قابل تنظیم پایین و هوای داغ بالا در عرض 15 دقیقه به 150 درجه سانتیگراد می رسند، با استفاده از پنبه با درجه حرارت بالا برای پایداری قطعات با مارک بالا. طراحی افزونه بدون ابزار زمان خرابی را کاهش می دهد. این تنظیم جوش های قوی را تضمین می کند و آمادگی PCB را برای لحیم کاری افزایش می دهد.
سیستم لحیم کاری در دستگاه لحیم کاری موج انتخابی برای PCB با فناوری پیشرفته برتری دارد. یک پمپ PRECIMETER سوئدی یک موج لحیم کاری پایدار را با نرم افزار کنترل دما و جریان N2 حفظ می کند. قابلمه فولادی ضد زنگ با پوشش ضد خوردگی سریع گرم می شود، در حالی که N2 برای اتصالات تمیز، رسوبات را کاهش می دهد. این PCB های پیچیده را با قابلیت اطمینان بالا مدیریت می کند.
سیستم انتقال جریان PCB صاف را در این دستگاه لحیم کاری انتخابی ICT تضمین می کند. ساخته شده با پروفیل ها و غلتک های محکم، بارهای 20 کیلوگرمی را با گیره های جانبی و بالایی پشتیبانی می کند. موتورهای ژاپنی آن را به طور قابل اعتمادی هدایت می کنند و خطوط مدولار را نصب می کنند. مبادله آنلاین تولید را به حرکت در می آورد، که برای مونتاژ PCB عالی است.
کنترل در دستگاه لحیم کاری موج انتخابی برای PCB با سیستم Keyence PLC با استانداردهای CE قوی است. قطعات جهانی و کابل های Cat-6 عملکرد سریع و پایدار را با ردیابی داده ها برای بررسی کیفیت تضمین می کنند. با نیازهای تولید سازگار است و از دقت PCB پشتیبانی می کند.
سیستم عامل دستگاه لحیم کاری انتخابی ICT را با برنامه ریزی CCD هدایت شده ساده می کند. حالت تصویر مختصات را با نظارت در زمان واقعی با یک کلیک تأیید می کند. انگلیسی یا چینی را با به‌روزرسانی‌های WiFi از طریق MES انتخاب کنید. داده ها هر نقطه لحیم کاری را ردیابی می کنند و استفاده را برای کارهای PCB آسان می کند.
| مشخصات
| دستگاه لحیم کاری موج انتخابی آنلاین | ||||
| مدل | ICT SS540 | ICT SS550 | ICT SS550P1 | ICT SS550P2 |
| ماژولار آنلاین | اسپری + پیش گرمایش و لحیم کاری | اسپری + پیش گرم + لحیم کاری | اسپری + پیش گرم + لحیم کاری + لحیم کاری | اسپری + پیش گرم + لحیم کاری + لحیم کاری + لحیم کاری |
| سیستم لحیم کاری | ||||
| مقدار نازل | 1 | 1 | 2 | 3 |
| مقدار قابلمه لحیم کاری | 1 مجموعه | 1 مجموعه | 2 مجموعه | 3 مجموعه |
| دیگ دوتایی (اختیاری) | n/a | گزینه | گزینه | گزینه |
| قدرت دیگ لحیم کاری | 2.35 کیلووات | 2.35 کیلووات | 4.70 کیلووات | 7.05 کیلووات |
| سیستم شار | ||||
| مخزن ذخیره شار | 1L | 1L | 2L | 2L |
| پشتیبانی از شار | زنگ هشدار ، اتوماتیک | |||
| نازل اسپری | شیر جت آلمان (پاشش نقطه ای و خطی) 1 ست | |||
| اندازه نازل اسپری | 130um (گزینه 180um، 210um) | |||
| سرعت اسپری | 0 ~ 20mm/s | |||
| سرعت حرکت نازل اسپری | 0 ~ 400mm/s | |||
| سیستم پیش گرم کردن | ||||
| حالت پیش گرم کردن | هوای گرم و IR | هوای گرم و IR | هوای گرم و IR | هوای گرم و IR |
| منطقه پیش گرم کردن | L500*W500mm | L500*W500mm | L500*W500mm | L500*W500mm |
| منطقه پیش گرمایش | هوای داغ بالا: 2، IR پایین: 1 | |||
| قدرت پیش گرمایش پایین | حداکثر 12 کیلو وات | |||
| قدرت پیش گرمایش بالا | حداکثر 6 کیلو وات | |||
| زمان گرم کردن | تقریباً 15 دقیقه (تنظیم 150 درجه سانتیگراد) | |||
| حالت کنترل | PC+PLC | |||
| سیستم حمل و نقل | ||||
| اندازه PCB (با فیکسچر) | 120 * 60 ~ 500 * 500 میلی متر | |||
| تعویض PCB | آنلاین | |||
| ترخیص بالای PCB | 120 میلی متر | |||
| ارتفاع حمل و نقل | 900 ± 20 میلی متر | |||
| عرض حمل و نقل | 60 ~ 500 میلی متر | |||
| ابعاد: میلی متر | L1850 * W1850 * H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | L2600*W1950*H1480 |
| وزن | تقریبا: 800 کیلوگرم | تقریبا: 1200 کیلوگرم | حدودا: 1300 کیلوگرم | تقریبا: 1500 کیلوگرم |
| لیست تجهیزات خط DIP
خط تولید DIP ما ابزارهای پیشرفته ای را برای مونتاژ PCB کارآمد و دقیق ارائه می دهد. خط DIP کاملاً خودکار شامل یک خط درج DIP برای قرار دادن دقیق قطعات، یک بارگذار موج برای ورود صاف PCB، یک تخلیه کننده موج برای خروج ایمن، و یک خط تسمه مونتاژ برای بررسی نهایی است. این خط تولید PCB DIP با کیفیت بالا عملکرد پایدار، درج THT قابل اعتماد و مونتاژ مقرون به صرفه را تضمین می کند و نیازهای صنایع مختلف را برآورده می کند. با طراحی های ماژولار و پشتیبانی جهانی از فناوری اطلاعات و ارتباطات، بهره وری را برای کارهای از طریق سوراخ افزایش می دهد.
| نام محصول | هدف در DIP Line |
|---|---|
به طور خودکار قطعات را روی PCB ها با دقت برای خط تولید DIP قرار می دهد. | |
لحیم کاری را ذوب می کند تا اتصالات جامد روی PCB ها در طول فرآیند THT plug-in ایجاد کند. | |
برای مونتاژ دقیق THT، لحیم کاری را به صورت انتخابی در مناطق خاص اعمال می کند | |
اتصالات لحیم کاری و عیوب قرارگیری روی PCB مونتاژ شده DIP را بررسی می کند. | |
کیفیت لحیم کاری داخلی و عیوب پنهان در قطعات THT را بررسی می کند. | |
تست کننده فناوری اطلاعات و ارتباطات | عملکرد الکتریکی و اتصال PCB مونتاژ شده را آزمایش می کند. |
PCB ها را برای مونتاژ و بازرسی کارآمد از طریق خط DIP به راحتی حمل می کند. |
| ویدئوی موفقیت مشتری

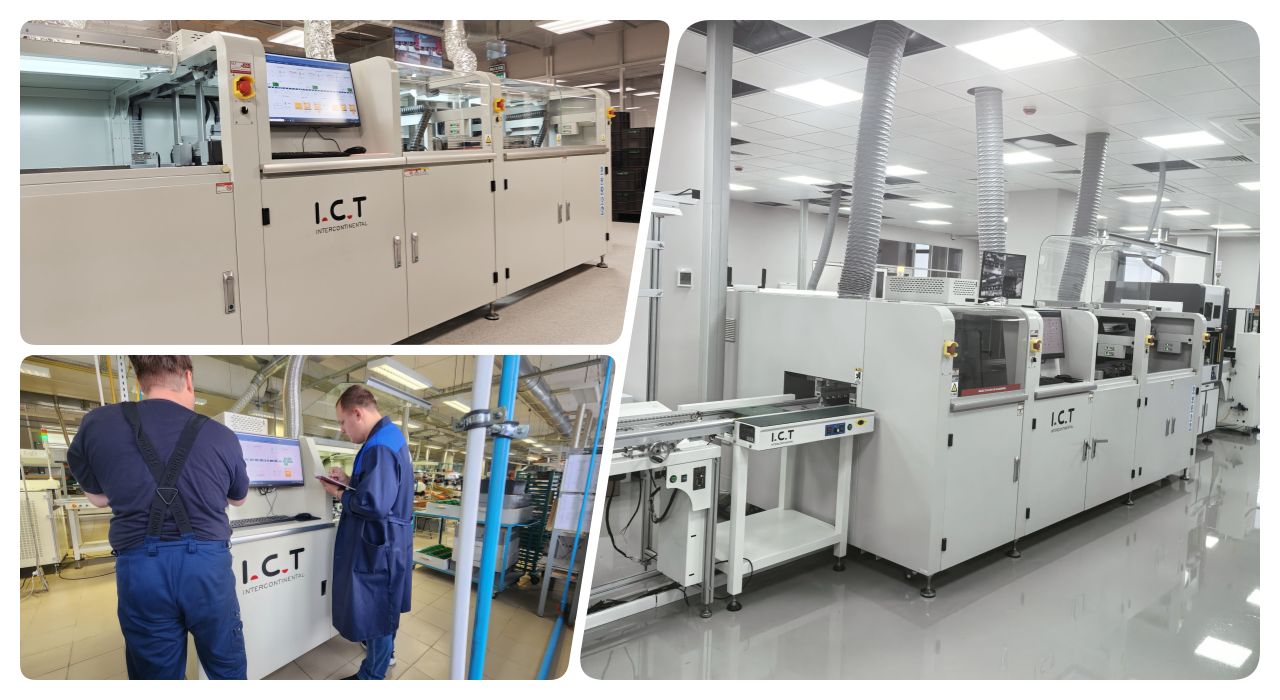

مهندسان فناوری اطلاعات و ارتباطات از یک مشتری اروپایی برای پشتیبانی از دستگاه لحیم کاری موج انتخابی برای راه اندازی PCB بازدید کردند. این ویدئو اسپری شار دقیق و لحیم کاری ثابت روی PCB خودرو را با کالیبراسیون خودکار که ثبات را تضمین می‌کند به نمایش گذاشت. مهندسان تیم را آموزش دادند و تنظیمات را تنظیم کردند و کیفیت تولید را افزایش دادند. مشتری تخصص ICT را ستود و خروجی PCB خود را با این دستگاه لحیم کاری انتخابی ICT افزایش داد.
| خدمات و آموزش حرفه ای
ICT خدمات کاملی را برای دستگاه لحیم کاری موج انتخابی PCB با نصب در محل و کمک 24/7 ارائه می دهد. مهندسان آموزش در مورد بهره برداری و نگهداری، به علاوه کمک از راه دور متناسب با نیازهای شما ارائه می دهند. با 26 سال در SMT، ما خط شما را بهینه می کنیم. برنامه‌های بلندمدت شامل بررسی‌ها، صاف نگه داشتن تولید PCB شما می‌شود.
| ستایش مشتری
مشتریان مهارت‌های مهندسان فناوری اطلاعات و ارتباطات را با دستگاه لحیم کاری موج انتخابی برای PCB تحسین می‌کنند، که رفع سریع ارائه می‌کند. نرخ عبور بالا و لحیم کاری تمیز دستگاه، با بسته بندی ایمن که تحویل ایمن را تضمین می کند، تحت تاثیر قرار می دهد. حل سریع مشکل خطوط را ادامه می‌دهد، با یکی می‌گوید: «پشتیبانی ICT فوق‌العاده است»، ایجاد اعتماد.
| گواهینامه های صنعت
دستگاه لحیم کاری موج انتخابی برای PCB دارای گواهینامه های CE، RoHS و ISO9001 است که مطابق با استانداردهای جهانی است. پتنت های ICT در زمینه فناوری موج و شار نوآوری را برجسته می کند. این گواهینامه ها لحیم کاری PCB قابل اعتماد و سازگار با محیط زیست را با دستگاه لحیم کاری انتخابی ICT تضمین می کند.
| درباره شرکت و کارخانه ICT
ICT با تحقیق و توسعه داخلی و سه کارخانه، SMT را رهبری می کند، که در طی 26 سال به 89 کارمند افزایش یافته است. ما به بیش از 1600 مشتری در 72 کشور خدمات ارائه می دهیم و دستگاه های لحیم کاری موج انتخابی را برای PCB با آزمایش دقیق و سیستم های کیفیت ارائه می دهیم. پشتیبانی جهانی ما از دستگاه لحیم کاری انتخابی ICT پشتیبانی می کند. ما روزانه نوآوری می کنیم و مشارکت هایی را برای موفقیت PCB شما تقویت می کنیم.
