ICT خط تولید DIP تمام اتوماتیک برای تولید الکترونیک

به اشتراک گذاشتن برای:

I.C.T خط تولید DIP تمام اتوماتیک برای تولید الکترونیک

I.C.T خط مونتاژ DIP تمام اتوماتیک برای تولید الکترونیک

آیا به یک خط مونتاژ شیب PCB قابل اعتماد نیاز دارید؟راه حل های باکیفیت ما از فناوری پیشرفته و یک تیم ماهر برای اطمینان از مونتاژ کارآمد و دقیق با نتایج با کیفیت در هر بار استفاده می کنند.برای تمام نیازهای خود به مونتاژ شیب PCB به ما اعتماد کنید.

مدل:
خط تولید I.C.T DIP
نام تجاری:
I.C.T
کد:
DIP Production Line

وضعیت در دسترس بودن:

مقدار:



پرس و جو به سبد اضافه کن

I.C.T خط تولید DIP تمام اتوماتیک برای تولید الکترونیک

نمای کلی

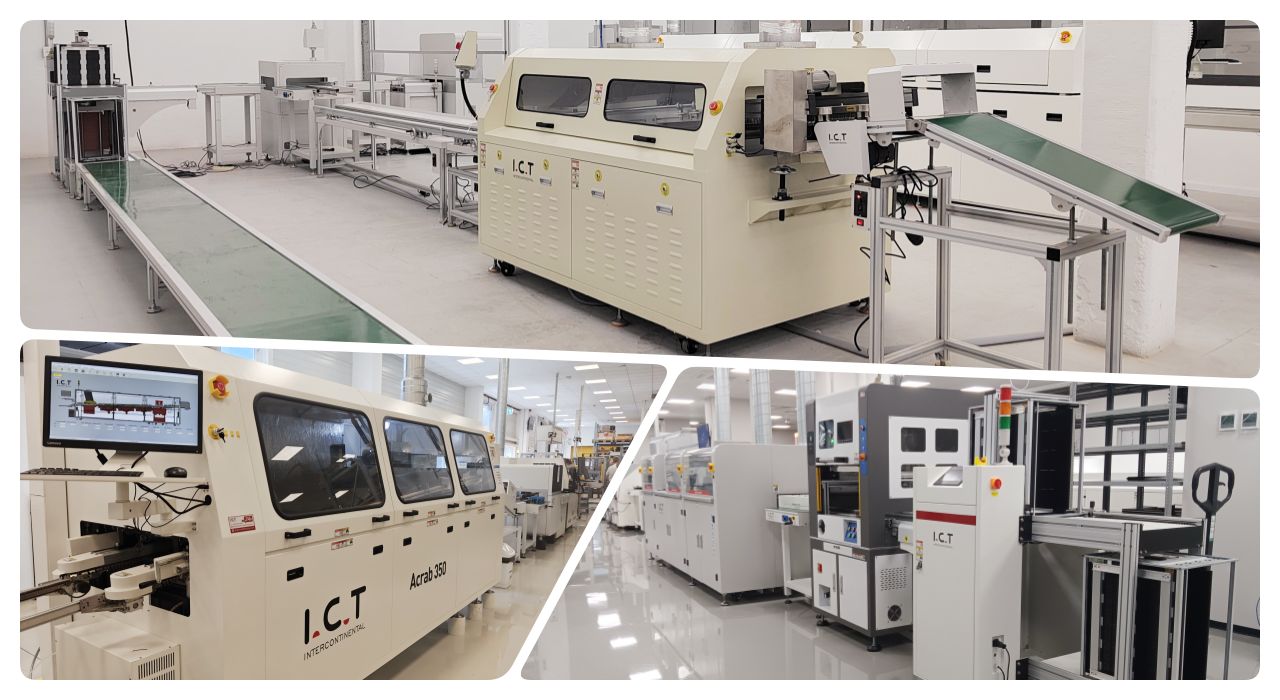

خط تولید استاندارد DIP با خط ورودی 6 متری

خط تولید ICT DIP 01

خط درج 3 متر * 3 → Wave Loader → Wave Soldering Machine → Wave Unloader

برای راه حل های DIP Line بیشتر با ما تماس بگیرید >>>>

توضیحات محصول

ساخت بردهای مدار چاپی با کیفیت بالا (PCB) شامل فرآیندهای فشرده مانند بازرسی دقیق، کار مجدد، نصب و لحیم کاری انتخابی است. برای مقابله با این چالش ها، I.C.T DIP کاملاً خودکار را ارائه می دهد تولید خط. این سیستم برای به حداقل رساندن هزینه ها، افزایش دقت و بهره وری، و ساده سازی عملیات ساخت و بازرسی PCB شما از ابتدا تا انتها طراحی شده است.

خط درج DIP (دستی و خودکار)

تجهیزات دستی یا خودکار قطعات را در سوراخ های از پیش سوراخ شده روی PCB وارد می کنند. DIP استاندارد تولید خط به طور معمول دارای سه خط درج 3 متری است که از قرار دادن قطعات کارآمد و دقیق اطمینان می دهد.

* یک یا هر دو طرف در کنار نوار نقاله.

* زنجیر موتور محور تایوان

* طول استاندارد 3 متر است، با یک ایستگاه کاری در هر متر، در مجموع سه ایستگاه کاری.

* روشنایی 40 وات، لامپ توسط FSL، سیم 1.5⊃2;، کنترل فرعی.

PCB Wave Loader

Wave Loader وظیفه انتقال خودکار برد PCB با قطعات درج شده به دستگاه لحیم کاری موج را بر عهده دارد. عملکرد دستی را کاهش می دهد و راندمان تولید را بهبود می بخشد.

* بارگیری خودکار برد PCB، کاهش عملکرد دستی.

* فرآیند لحیم کاری موج اتصال دقیق.

* بهبود راندمان تولید.

جزئیات بیشتر>>

دستگاه لحیم کاری موج و دستگاه لحیم کاری موج انتخابی

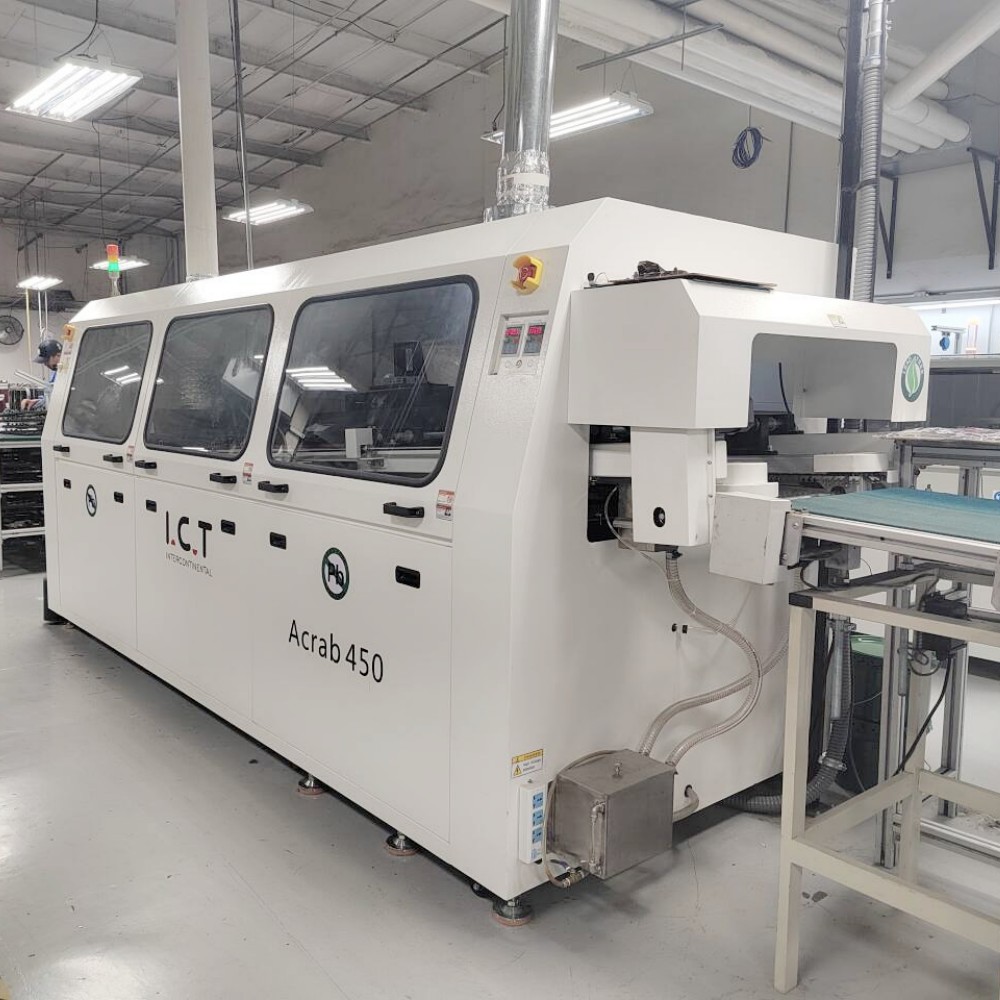

دستگاه لحیم کاری موج

دستگاه لحیم کاری موج انتخابی

لحیم کاری موجی یکی از تجهیزات اصلی خط تولید DIP است. لحیم کاری موجی باعث می شود که پین های اجزا با عبور برد PCB از میان تاج لحیم ذوب شده، محکم به پد روی PCB متصل شوند. این فرآیند بسیار مهم است زیرا می تواند چندین اتصال لحیم کاری را به طور همزمان انجام دهد و از کیفیت و قوام لحیم کاری اطمینان حاصل کند. لحیم کاری

علاوه بر لحیم کاری موجی سنتی، خط تولید DIP ممکن است شامل لحیم کاری موج انتخابی نیز باشد. این فرآیند عمدتاً برای قطعات یا قطعاتی که نیاز به اجتناب از تماس مستقیم با موج دارند، مانند قطعاتی که قبلاً با استفاده از فناوری نصب سطحی (SMT) نصب شده اند، مانند تراشه های بسته بندی شده QFN استفاده می شود.

در خط تولید DIP، لحیم کاری موج انتخابی با ارائه انعطاف پذیری برای برآوردن الزامات مختلف مونتاژ PCB، لحیم کاری موج سنتی را تکمیل می کند.

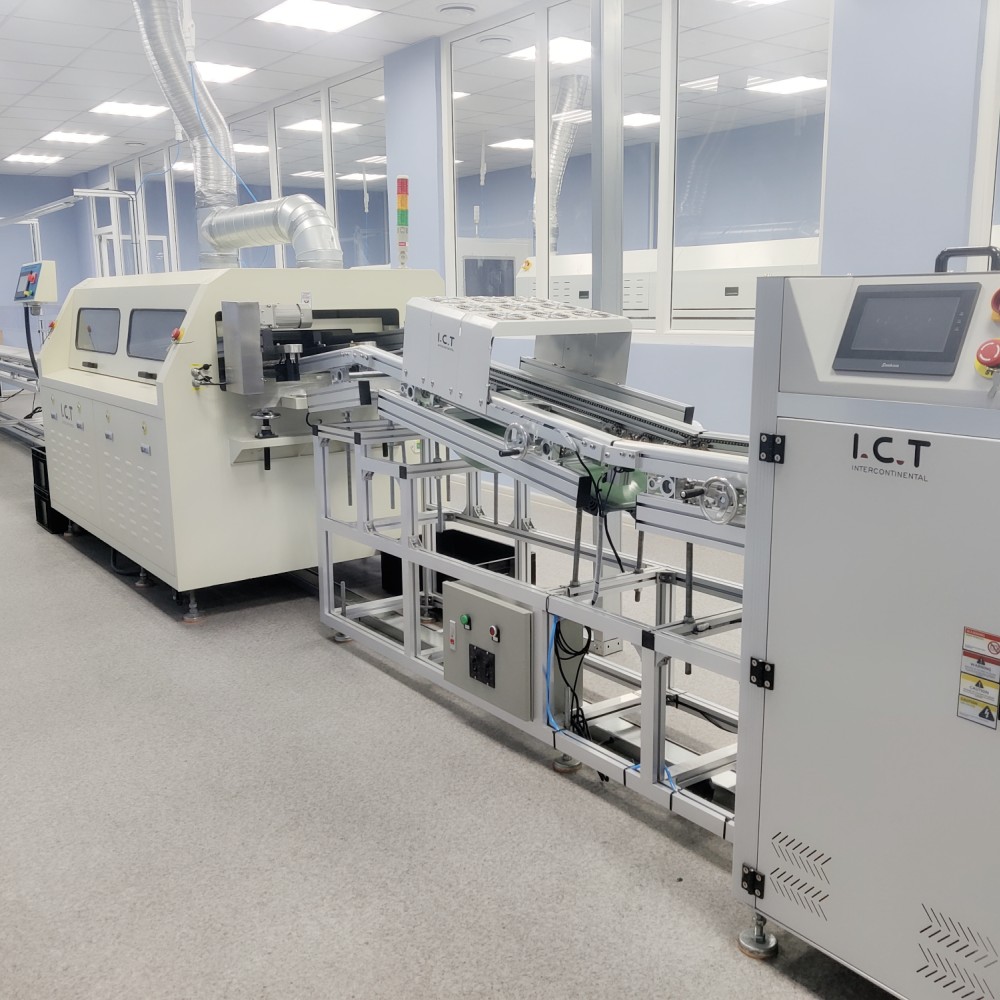

PCB Wave Unloader

بعد از لحیم کاری کامل می شود، PCB توسط دستگاه لحیم کاری موج دریافت می شود و به فرآیند بعدی منتقل می شود. این تضمین می کند که برد مدار چاپی جوش داده شده می تواند ایمن و سریع به مرحله بعدی برای مونتاژ یا آزمایش بعدی منتقل شود.

سوالات متداول: خط تولید DIP

س: چه کاری می توانیم برای شما انجام دهیم؟

A: مجموع ماشین آلات SMT و SMT / DIP / راه حل پوشش، پشتیبانی فنی و خدمات حرفه ای.

س: آیا شما یک شرکت تجاری هستید یا یک تولید کننده؟

A: خدمات OEM و ODM در دسترس هستند.

س: تاریخ تحویل شما چیست؟

A: تاریخ تحویل حدود 45 روز پس از دریافت پرداخت است، زمان خاص به سفارش بستگی دارد.

س: چرا ما را انتخاب کنید؟

A: تامین کننده پیشرو SMT در چین؛ تضمین تجارت تا 560000 دلار + تیم خدمات پس از فروش حرفه ای.

س: آیا خدمات پس از فروش ارائه می دهید؟

A: I.C.T خدمات پس از فروش جامعی از جمله پشتیبانی نصب، راه اندازی، آموزش و نگهداری را ارائه می دهد.

س: آیا می توان تجهیزات را سفارشی کرد؟
